【10.1长假折腾汇报】----自制2.35：1幕布遮幅系统~！

mega

小影院建成这几年，俺自得其乐，感觉业余生活有了寄托[s:97] 。

10.1又至，按照惯例，时不时再抽风折腾一下。这次的目标是幕布遮幅系统~！[s:6]

目前流行的视频格式主要有1.85：1和2.35：1两种，即常说的宽屏与超宽屏。我们常用的影院幕布是1.78：1的，而现在采用2.35：1比例的电影节目已经完全占据了主流。每当观看2.35：1影片时，总有一个烦恼像苍蝇一样挥之不去：画面上下两边的灰边太太太烦人了~！[s:29]

去年在器材展上看到2.35：1幕布的效果后，心动不已----眼前只有绚丽的色彩舞动与纯黑的背景，再无分神扰心的灰边干扰，正点~！。无奈10w的价格非我目前能够承受，购置成品2.35：1幕布的计划值得作罢。但是从那时起，改造出幕布遮幅系统的计划慢慢浮出水面了~



[ 本帖最后由 mega 于 2008-10-7 19:39 编辑 ]

NOTHING

交易区新帖推荐

期待~~期待[s:20]

mega

原帖由 lemeng5666100 于 2008-10-7 09:57 发表
这两个是15寸的吗？怎么感觉这么小呢

请大家不要关注上图除幕布以外的其他设备，只是借用改图的幕布例子，音箱等设备与本主题无关[s:15]

amingdvd2002

字幕在那里显示？？？

mega

产生灰边的原因很简单：就是投影机的黑位能力还不够好，无图像的部分投射在白色幕布上，只能产生接近黑色，而不能达到纯黑。以目前来看无论是dlp、lcos还是lcd投影系统，都有这个问题。

既然这个问题暂时无法解决，就只能从幕布上着手改造。遮幅系统无非就是要用黑色不反光的帘子遮住灰边，这样投影机灰色影像就会投射在黑色帘子上，从而产生深沉的纯黑，灰边也就消失了~

所用方法一共三个步骤：

1.制作遮幅帘

2.调整字幕位置至2.35：1的画面里

3.将画面下移到幕布最下面，并拉上遮幅黑帘。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

先说第一步。

经过几次考虑，最终确定了一个简单易行且成本低廉的方法：做一个和幕布等宽的黑帘子，紧贴幕布，可以自由上下拉伸，兼顾1.78：1和2.35：1节目。

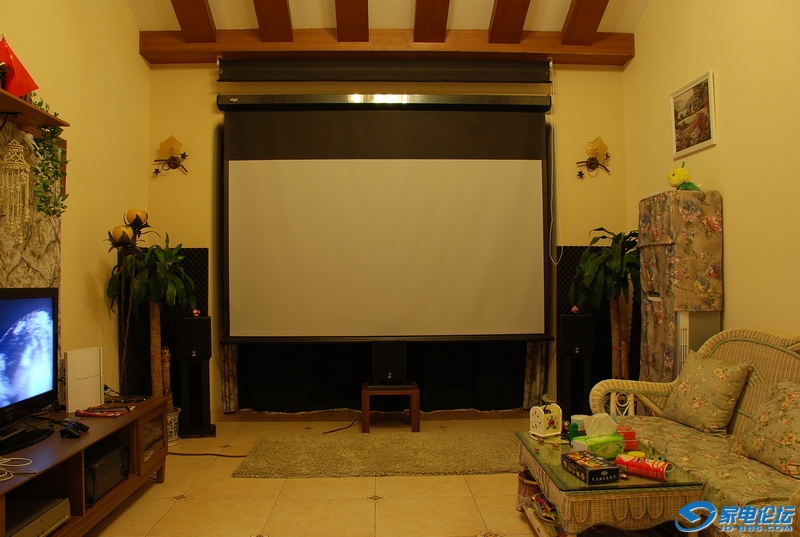

大家请看图：这个是平时1.78：1的状态。请注意上面那个卷帘~

观看16：9节目以及打ps3等游戏时，就使用这种常规状态。

[ 本帖最后由 mega 于 2008-10-7 19:39 编辑 ]

mega

交易区新帖推荐

原帖由 amingdvd2002 于 2008-10-7 10:14 发表
字幕在那里显示？？？

莫急，我慢慢说~

mega

当需要播放2.35：1节目时，把帘子下拉到相应位置，即可在幕布方面做好2.35：1的准备。[s:68]

至此，第1步完成。

[ 本帖最后由 mega 于 2008-10-7 11:16 编辑 ]

mega

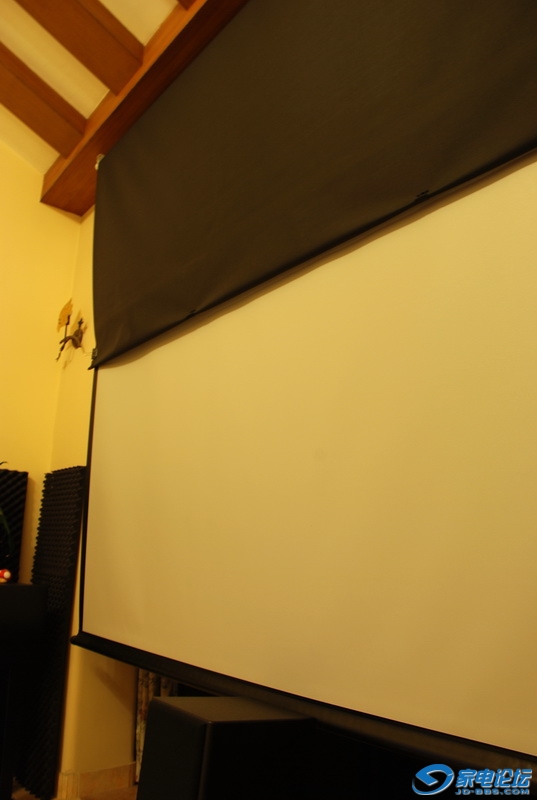

从侧面观看的效果

爱我家

下面的灰边呢?

mega

现在，2.35：1系统的第一步：幕布方面的准备已经完成了。

接下来还有两步，上面已经有朋友关心字幕的问题了，那我就先说这个[s:68] 。

确实，字幕位置是实现2.35：1系统的关键，字幕必须在2.35：1的画面内出现才可以~！

但是现实情况令人郁闷，为了照顾最常见的1.78：1系统，无论dvd还是bd，大部分影片的字幕都会无情地出现在下方灰边里，导致2.35：1系统难以投入使用:Q 。

[ 本帖最后由 mega 于 2008-10-7 19:40 编辑 ]

mega

原帖由 爱我家 于 2008-10-7 10:37 发表
下面的灰边呢?

这个是第三步了:victory:。

mega

原帖由 mega 于 2008-10-7 10:39 发表
现在，2.35：1系统的第一步：幕布方面的准备已经完成了。

接下来还有两步，上面已经有朋友关心字幕的问题了，那我就先说这个[s:68] 。

确实，字幕位置是实现2.35：1系统的关键，字幕必须在2.35：1的画面内出现 ...

接着说。

现在的任务就是将字幕上移，调到画面里。

环顾一下，市面上的蓝光机似乎没有这个功能，我们只能对此表示遗憾。下面只能将目光投向神机ps3[s:6]

ps3可以用两种方法播放bd，第一种是众所周知的播放bd碟片，就像用bd机一样简单。这种方法也不能重新调整字幕的位置，这里就不加讨论了。

另一种方法也已经广为流行，甚至已经成为我国天朝现阶段bd播放最广为流传的解决方案：usb硬盘虚拟avchd文件，直接由ps3读取。

这个方案的权威教程可以见此链接http://www.jd-bbs.com/thread-282755-1-1.html（思路网站做了屏蔽，请将左边这个链接里的jd-bbs改为silu即可）。

可以简化成以下2步：

1.下载remux视频文件及相应字幕，网上随处可寻，只要网速够快。http://www.gooffe.com/joey/silu.php

2.使用Tsmuxer软件，将remux视频文件及字幕整合成avchd文件格式。.关键是这一点：将字幕位置的数值调整到150。

看似复杂，其实对于有一点电脑基础的人来说极其简单，相信论坛里的烧友都是爱折腾的人，这个动手能力肯定不成问题~

[ 本帖最后由 mega 于 2008-10-7 12:16 编辑 ]

mega

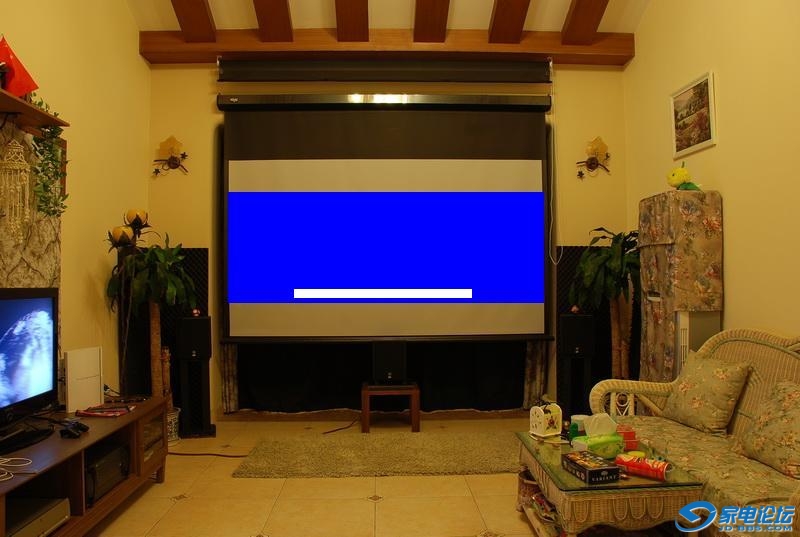

经过以上操作，画面及字幕位置已经如图所示：

NEC显示器

看第一张图我还以为MEGA又换喇叭了

mega

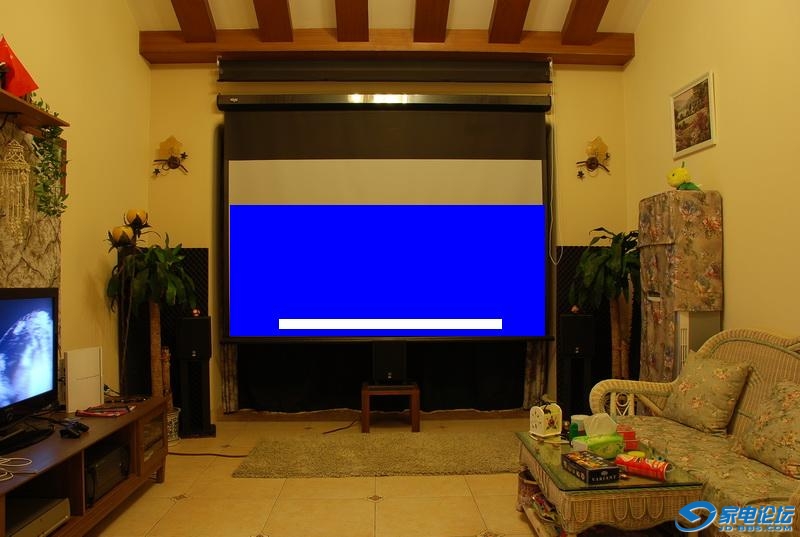

下面就是最后一步，将视频和字幕一并移到幕布下方，并拉上黑帘~。

实现这个功能，需要靠投影机来配合，目前市面上基本所有的投影机都可以完成这个任务。

甚至于我用的hc3000，该机并没有镜头位置调整功能。但是此机可以将视屏在一定幅度上下移动，正好可以满足此需求。

如果是带有镜头调整功能的机器应该会更加方便。

[ 本帖最后由 mega 于 2008-10-7 11:36 编辑 ]
