摩哈曼卡顿AVR354
摩哈曼卡顿AVR354

购买哈曼卡顿AVR354已有一年有余，对其表现比较满意，看电影很爆，但听音乐还差一点，于是打开机盖一探究竟，前几次因结构复杂，未敢动手，这次终于壮胆大卸八块，主要对电容做了调整，音乐听感大有改善，尤其是高音，通透亮丽，大快人心，唯一的遗憾就是感觉看电影时动态有少许压缩，但影响不大。摩机主要分两大部分：10UF/35V. 共26只

1.

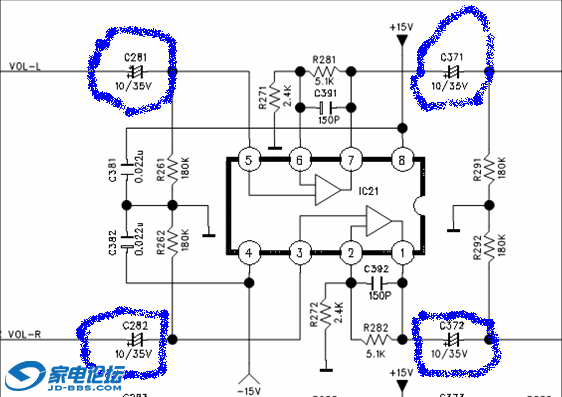

前级解码板IC CS49700解码后经运放JRC2068输出的8声道电容，原电容为国产KOSHIN 10uf/50V 电解，更换为ELNA SILMIC 10UF/35V. 共8只，电路如图：
    这是音乐信号经音量控制IC
NJW1197CW后的FR 和 FL的信号通道，比其他声道多了个JRC 2068M 做阻抗变换，所以多出了两个电容，连上图共更换ELNA SILMIC 10UF/35V 26只：

2009-9-2 19:16
其他6个声道：

2009-9-2 19:15
2，后级电容：
后级七声道完全相同：
将7个输入耦合电容（10uf/50V）换为国产捷登红色圆柱形MKP 6.8uf并联一只水蓝色RIFA
PHE426 MKP
0.1UF/300V ; 将7个负反馈电容换为日本NICHICON MUSE KZ
100uf/25V系列,原本并联RIFA
PHE426 MKP 0.1UF/300V,无奈后级板背面空间有限,将后级的退偶电容(220uf/63V)换为 Philips 1000uf/63V,并联汤姆逊 104. 最后给后继滤波的4个大电解;分别为2只 12000uf/63V 和2只8200uf/63V并上4个RIFA
PHE426 MKP 0.1UF/300V。此次摩机告一段落。原本想换原机运放NJM2068M为AD828AR 和OPA2132U，都是贴片元件，难度太大，只能放弃。
    另外，拆卸解码板时要小心，因为连线和固定点较多，务必记住连线位置，希望对有此机的朋友有所帮助，并欢迎拍砖指正，因数码相机坏了，所以无照片。

[ 本帖最后由 HARMANUSER 于 2009-9-15 18:36 编辑 ]

HARMANUSER

经过十几天的试听,动态不足的毛病已荡然无存,声音通透,靓丽,乐感更好

alecningbo

楼上的牛

HARMANUSER

交易区新帖推荐

但是后级板的铜皮易脱落,尤其是耦合电容,要小心

letgohl

PM个哈曼354功放，不含iPod/iPhone Bridge II底座，要变压器，北京上门自提价！

合适的话过来看看，谢谢！

HARMANUSER

[s:6]

onlyll

PM个哈曼354功放，含iPod/iPhone Bridge II底座，要变压器，北京丰台送货！

lan726

想买全套家电，学习一下

wetdays

机子原来带的电源线是美式三头的吗？送的变压器能换美式插座吗？

blueskylsh

"前级解码板IC CS49700解码后经运放JRC2068输出的8声道电容，原电容为国产KOSHIN 10uf/50V 电解，更换为ELNA SILMIC 10UF/35V. 共8只"
不是说是美国货吗？难道生成的时候采购的是中国生产的电容。大家都知道音响电容很重要，怎么那么多只电容都是选的中国产的电容？？？？？

没搞明白，思考，请高手回答

blueskylsh

PM 355价格

chunchao

PM个哈曼354功放，不含iPod/iPhone Bridge II底座，不要变压器价！

HARMANUSER

原帖由 blueskylsh 于 2009-9-27 11:26 发表
"前级解码板IC CS49700解码后经运放JRC2068输出的8声道电容，原电容为国产KOSHIN 10uf/50V 电解，更换为ELNA SILMIC 10UF/35V. 共8只"
不是说是美国货吗？难道生成的时候采购的是中国生产的电容。大家都知道音响电容 ...

该机是在中国产的，劳动力廉价，电容也是国产，降低成本，虽说音质还行，但要更好，还得换
