十年老帖: KAOSUN的CD老机诊所 - Vintage Portable CD Player Service Bulletin

qjw9705

david-ease 发表于 2016-4-15 19:01
嗯，D303的很多故障点都是电容漏液后腐蚀导致的。
电路板水洗，是100%安全的，电路板泡酒精，还真没有试 ...

还好，就是因为洗板水有腐蚀性  我才没有用洗板水泡。你说的那个是放到微波清洗机时间短可以用洗板水。我是用95%以上的酒精泡的 ，掉字的现象还没有。我也是边泡边刷  ，主要是没有设备来洗，呵呵

qjw9705

交易区新帖推荐

qjw9705 发表于 2016-4-18 10:52
还好，就是因为洗板水有腐蚀性  我才没有用洗板水泡。你说的那个是放到微波清洗机时间短可以用洗板水。我 ...

哦 ，你要用水，最好是蒸馏水。小面积洗不行， 303之前我就是把有电容的部分擦了擦，还是那样，后来弄得有些烦躁了，才干脆大洗的。然后现在就好了。你怕腐蚀可以时间上控制一下没有问题的，手机主板那么精密我都那么洗，洗的酒精最好是纯度高一些的。主板只要不通电没事的，洗完晾干的时间要久一些，保证绝对干了就OK.主要是控制时间。

david-ease

qjw9705 发表于 2016-4-18 12:37
哦 ，你要用水，最好是蒸馏水。小面积洗不行， 303之前我就是把有电容的部分擦了擦，还是那样，后来弄得 ...

你说你这台机器“把主板泡在酒精里面泡了一天，拿出来仔细的清洗了一遍”，我可没有这个勇气和胆量，所以我很佩服你，但我绝对不推荐这样做，呵呵。
我只敢用“自来水+洗洁精或沐浴露+废牙刷”来洗，
用蒸馏水洗那是无聊的有钱人才有可能做的事情，呵呵。

qjw9705

david-ease 发表于 2016-4-18 12:48
你说你这台机器“把主板泡在酒精里面泡了一天，拿出来仔细的清洗了一遍”，我可没有这个勇气和胆量，所以 ...

仁者见仁  智者见智吧    我的是泡了一天，才洗的    水我是不敢用    和你相反   呵呵

你好楼主。我机器MAGNAVOX（phillip）ZA6832
音量旋钮 在调整的过程总 耳机中噪音很大 而且一个耳朵有声音 一个耳朵 没有声音
调整过程中有这个情况 调整到位（比如1到2）后 噪音消失 但是有时还是会一个耳朵有声音 一个耳朵没有声音
要再动一动音量旋钮 就没问题了
这个应该怎么弄？
现在找不到可以维修的
想自己动手又对自己的动手能力担心
我在天津

xiangjiehui

交易区新帖推荐

顾老师，我有个d475光头组件是dax11，读盗版碟片很顺畅，上下选曲也很快。唯一不爽的是不能都刻录碟，刻录碟在d465上能正常读取的。我应该调整什么？谢谢你，希望能帮我
主板上有rv501 trv   rv502 tg  rv503 fg  还有个rv401 trv。
刻录碟放上去后 屏幕显示00 然后碟片飞快的旋转十来秒然后屏幕无任何显示。盗版碟放上去却是不紧不慢的转着，几秒后音乐就开始了


补充内容 (2016-5-4 14:31):
谢谢顾老师点评，更新一下给大家参考，取下光头组件，去眼镜店让丢超声波清洗机内5分钟，拿回来电吹风吹干净，上机刻录碟秒读。

zzyyss908

机型索尼D125,读碟咔咔响，读后耳机输出无声，LO输出声很小，求帮助!感谢

hstpsp11

顾老师松下xps900光头物镜聚焦不正常颤动，在s700上正常，po无声，lo正常故障能在那？an7097是什么电路？

hstpsp11

xps900的光头聚焦颤动，op无声lo正常，如何解决？他是用什么型的激光管？sony-d50用什么型的激光管？

david-ease

david-ease 发表于 2016-4-12 05:12
顾老师，
D303的Q421有什么特殊的要求吗？
最近帮朋友修改一台D303，检修后发现好几个管子都烧了，其中Q4 ...

顾老师：
1、经证实，Q421只是普通的NPN三极管，我把新买回来的普通NPN管换到到我自己一台正常的D303上面，是可以正常工作的，也不会发热。但把它换到有故障的这台D303上面，就会很快发热，工作不正常。
2、我之前也怀疑是Q420不正常导致，但把故障机器的Q420换到我自己一台正常的D303上面测试，是正常的，所以Q420没有问题。
3、故障机器的MPC1716FU的第10脚输出只有不到2V的电压，正常的D303 MPC1716FU的第10脚是4.2V，跟手册标注的一致。故当时很肯定是MPC1716芯片电源部分有问题，
      但后来机主给我寄来了D101和D111两台尸体给我拆MPC1716芯片替换，D303分别换替换了MPC1716FU和MPC1716AFU两块芯片，还是不正常，MPC1716FU的第10、11、12脚电压都明显偏低。12脚外围只有两个电阻和一个电容，都拆下测量是正常的。     难道新换上的两块MPC1716都分别是故障芯片？？？不会这么倒霉吧。
     而且新换上MPC1716后，Q421还是会很快发热。故障依旧。

      现在Q420是正常的、Q421是新换的、MPC1716也是替换过的，外围的电阻、电容、电感测量过也都是正常的。
故障现象依然是：
1、MPC1716的第10、11、12电压明显偏低。
2、Q421发热严重。（正常机器Q421不会发热）
3、整机电流偏高，service mode模式下，正常的D303电流只有280mA左右，而故障机器电流为380mA。说明机器某处可能还存在短路故障。
这一路电压其实很简单，但几乎把所有关键芯片都替换了，还是查不出故障点。
要崩溃了~~~~

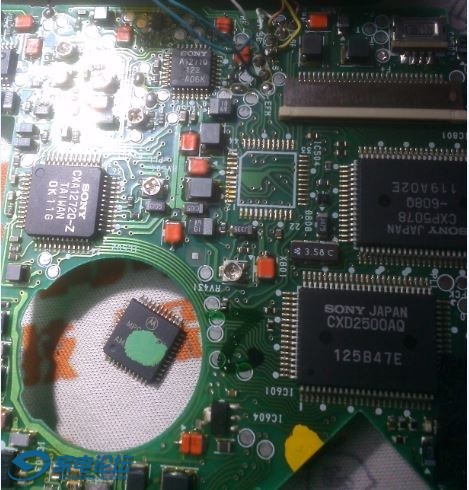

MPC1716已更换过2块了：

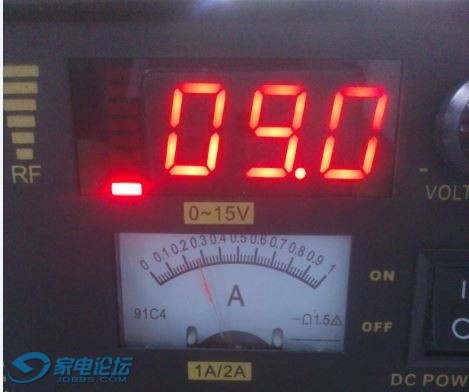

正常机器的电流为280mA左右

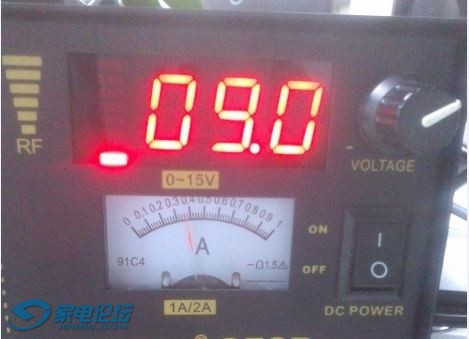

故障这台电流便高达到380mA

david-ease

david-ease 发表于 2016-4-12 05:12
顾老师，
D303的Q421有什么特殊的要求吗？
最近帮朋友修改一台D303，检修后发现好几个管子都烧了，其中Q4 ...

顾老师：
1、经证实，Q421只是普通的NPN三极管，我把新买回来的普通NPN管换到到我自己一台正常的D303上面，是可以正常工作的，也不会发热。但把它换到有故障的这台D303上面，就会很快发热。
2、我之前也怀疑是Q420不正常导致，但把故障机器的Q420换到我自己一台正常的D303上面测试，是正常的，所以Q420没有问题。
3、故障机器的MPC1716FU的第10脚输出只有不到2V的电压，正常的D303 MPC1716FU的第10脚是4V多，跟手册标注的一致。故当时很肯定是MPC1716芯片有问题，
      但后来机主寄来了D101和D111两台尸体给我拆MPC1716芯片替换，D303分别换替换了MPC1716FU和MPC1716AFU两块芯片，还是不正常，MPC1716FU的第10、11、12脚电压都明显偏低。12脚外围只有两个电阻和一个电容，都拆下测量是正常的。
难道新换上的两块MPC1716都分别是故障芯片？？？不会这么倒霉吧。
而且新换上MPC1716后，Q421还是会很快发热。故障依旧。


现在Q420是正常的、Q421是新换的、MPC1716也是替换过的，外围的电阻、电容、电感测量过也都是正常的。
故障现象依然是：
1、MPC1716的第10、11、12电压明显偏低。
2、Q421发热严重。（正常机器Q421不会发热）
3、整机电流偏高，service mode模式下，正常D303的电流只有280mA左右，而故障机器电流为380mA。说明机器某些地方还存在短路故障。
从电路上看，这一路电压很简单，但几乎把所有关键芯片都替换后，还是查不到故障点，现在实在查不到原因了。
崩溃啊~~~~

MPC1716已更换过2块了：


正常机器的电流只有280mA


故障机器电流有380mA

david-ease

另外，这台机器之前估计是接错过电源，除了3个必定漏液的点解外，C410曾经膨胀漏液过，D420 、Q418都是坏的。
当时更换了D420、Q418后，在干电池处输入3V电压试过是可以正常读碟的。
如果按照现在的检测结果，当时用电池是不可能读碟的，因为4V电压点电压只有2V左右。

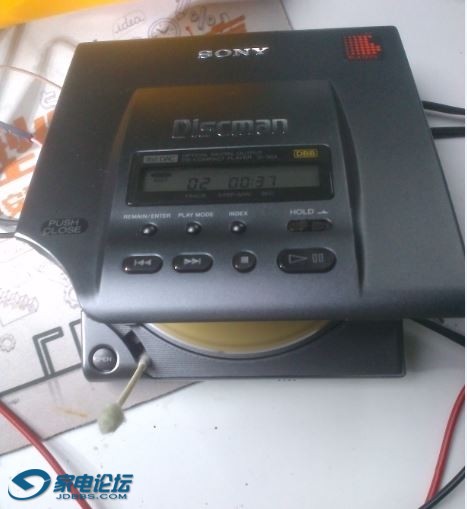

但当时确实用电池是可以读碟的，这点也很奇怪。这是当时最开始接入3V时能读碟时拍的照片：



后来机器放了2个星期，在等1716芯片和三极管到，再检修时就变成了用9V电源能读碟，用电池不能读。
9V能读碟，这一点容易理解，因为用9V电源时，4V电压点有3.8V左右电压。但用9V电源，读碟也不好了，估计光头性能也变差了。

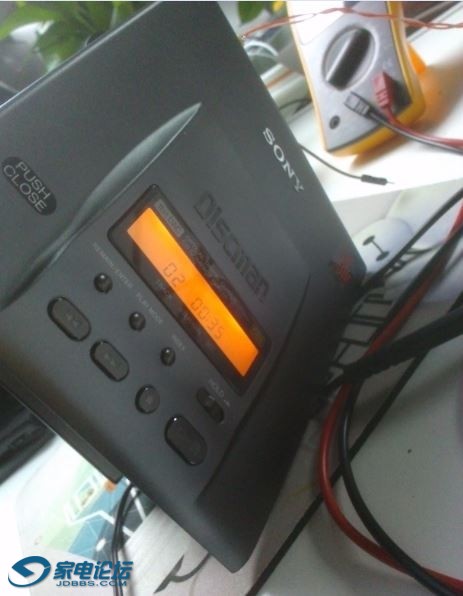

这是后来用9V时勉强能读碟时拍的照片：




再后来，更换了1716芯片，现在变成电机无动作了，4V电压点也还是不正常，更换的1716估计也是坏的，
哎，变态的D303，服了。

laxt

david-ease 发表于 2016-4-29 20:52
另外，这台机器之前估计是接错过电源，除了3个必定漏液的点解外，C410曾经膨胀漏液过，D420 、Q418都是坏的 ...

真正考验来了！这是增强技术的好机会！

alianse

顾大师，philips cd10 原来很好的，但是运输后开机就出现error 是什么原因，有时候又正常一会！

车神1998

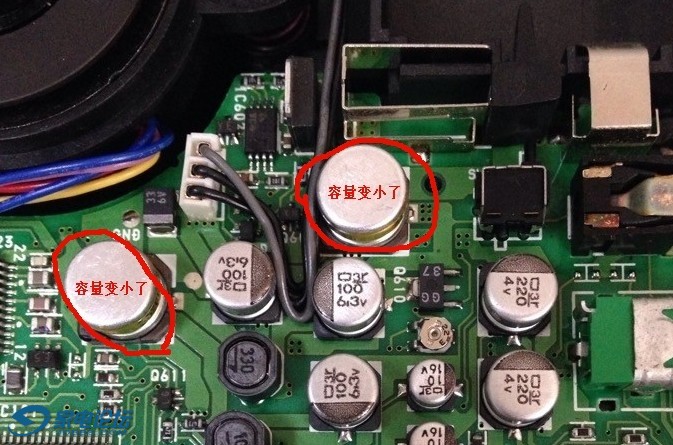

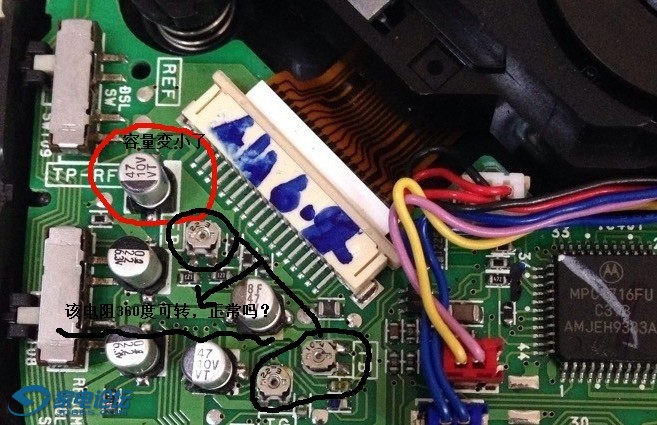

顾先生，你好。我的xp77,电机加速读碟，读不出，然后ERROR关机。检查system VCC,反复调节SFR601,涛声依旧，仍然保持0.5V无法增加。主板无任何漏液腐蚀，干净如新。右半部那堆电容认真反复测量，发现最大的那两个金色尼吉康一个轻微漏液(C411)，一个容量减半。100uf那6个容量全部正常。请问：1、图中两电容是否会影响system VCC？应该着重检查哪个电容？2、那个SFR601不锈钢可点电阻，怎么360度可旋转？是不是坏了？正常吗？3、光头排线附近那个C302，如果容量变小了，会有什么影响？初学者，虚心求教。
