十年老帖: KAOSUN的CD老机诊所 - Vintage Portable CD Player Service Bulletin

lleicam3 · 发表于 2012-5-16 09:49

再请教大师D10屏有透色.索尼还有那种型号的屏可直接互换.
另D5不读谍.打开仓盖,通开关.见光头发光,盘转.但见光头一下一下向上弹起很高.并带达一声.怎回事{:soso_e181:}

zl-zhy · 发表于 2012-5-19 22:28

kaosun您好，我收了一台SONY D125，电容漏液很严重，无法开机，电容全换了，但是把PCB上的布线腐蚀断了很多，现在断线点接的差不多了，终于能开机了，目前能进入TEST模式，但是有个疑问，用外接4.5V电源上电直接就进TEST模式还是要按PLAY键？我按下PLAY键之后才发现SC111280第24脚电平变低，10脚PWM信号出现，DC-DC转换器工作，而直接插电源不按PLAY键，24脚电平不为低，10脚无PWM信号，不知道是否正常，因为我怀疑可能还有断线没有查出来。

现在按手册调试发现PLL的TP测试点输出2.083MHz(IC601的25脚), 并不是手册提到的4.3218MHz, 查了电路图貌似时钟是D/A芯片TC9276F的15脚供给的16.9344MHz, 不知道是哪里出了问题，因为这个PLL好像没法调整。

装上光头和CD碟片，只按下PLAY键可看到碟片旋转，但用示波器观察FOK信号变高一下立刻下降，然后碟片就开始反向高速旋转，TEO也测试不到任何信号，我对CD不熟悉，刚开始修着玩，不知道是哪里出了问题，还望您能指导。

-清水无香- · 发表于 2012-5-19 22:41

大师，松下S505用什么光头型号啊

kaosun · 发表于 2012-5-20 10:23

-清水无香- 发表于 2012-5-19 22:41
大师，松下S505用什么光头型号啊

请你联系2大淘宝光头卖家比利心思和？？
型号是RAE001 想不起来了，差不多就是这个。

kaosun · 发表于 2012-5-20 10:27

zl-zhy 发表于 2012-5-19 22:28
kaosun您好，我收了一台SONY D125，电容漏液很严重，无法开机，电容全换了，但是把PCB上的布线腐蚀断了很多 ...

腐蚀的问题是麻烦的。请注意一定要用洗板水清洗主板，
使用全新或者确定正常的光头总成（含电机）进行测试。
主板各关键参数原则上以手册为主，各个关键点的电压幅度和波形，频率务必与手册一致。
晶振信号由数字滤波器产生，送DSP分频，输出4.3218M。

hello952 · 发表于 2012-5-23 11:14

交易区新帖推荐

本帖最后由 hello952 于 2012-5-24 10:05 编辑

没想到诊所4年了还在开张，kaosun好人，先赞一个！！！

我的问题：
1、松下S550CD随身听，用电池的时候会开机，液晶有显示，但是非常非常淡，开机后电机不转，光头似乎无激光发出，随后液晶显示no disc，自动关机。如果接入5V外接电源，所以一切全部正常，液晶显示清晰，刻录碟都可以秒读，声音完美。请问如何对电池供电部分进行修复？电池供电电路上的保险丝已检查过，外接电源口上的电池通断接口也检查过，这两个是没问题的，怀疑是电池升压部分的问题，这个我是菜鸟，不知从何处入手……

2、目前采取了一个应急的办法，在电池正极处飞线到外接电源正极处，然后装14500的3.7V锂电池供电，选择有二：一、14500的3.7V锂电一节加一个假电池，电压最高4.2V，最低3.6V左右；二、14500的3.7V锂电一节加一个镍氢电池，电压最高5.5V，最低4.8V左右。请问采用方案一好还是方案二好？S550电源标称为4.5V，如果电压低点会不会影响音质，如果电压超过20%又会不会影响寿命呢？

烦请kaosun大侠帮忙下啊……

kaosun · 发表于 2012-5-30 01:00

以松下350电路为例，其实电池和电源变压器的电源都是送进DC-DC电路（Q4,Q5），变压器正常的话说明DC-DC基本没有问题。重点考虑电池电压是否足够？接触点良好无氧化？另外鉴于屏暗问题，一般是CPU工作电压偏低。以350为例，CPU为日电D75308，电源脚为54脚，电压3.4V。你可以在电池和变压器不同情况下分别测试这个脚的电压。安全起见，建议用一个锂电池直接接AC插座，先观察一阵再说。

zhangyihang · 发表于 2012-5-30 01:41

6808的光头减震弹簧里不装胶垫行不行哈？三个胶垫就剩下一个了。、、、

hello952 · 发表于 2012-5-30 10:46

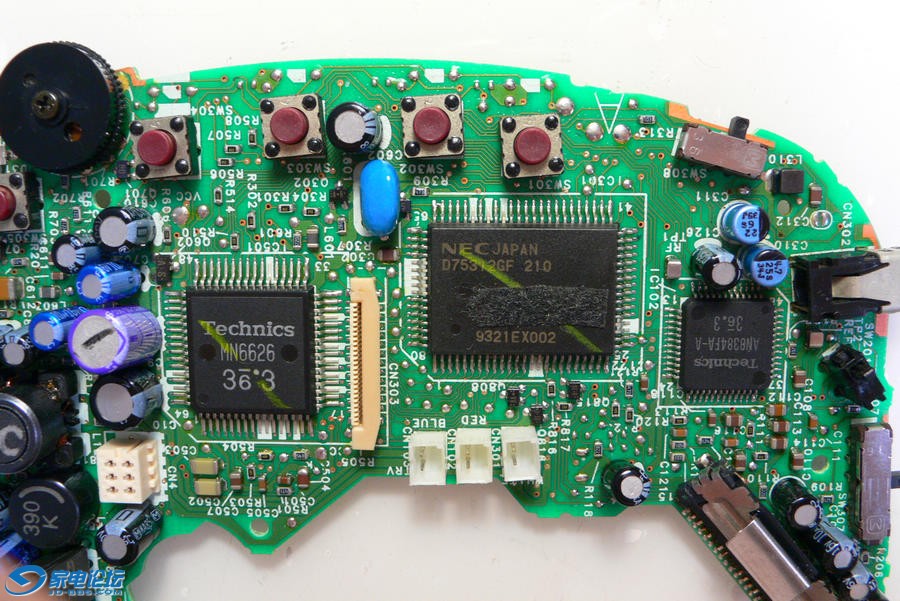

电池电压测过了，用新的碱性电池也试过，不行。电池仓虽有轻微腐蚀，但用万用表测过，接触是良好的。现在用锂电池直接接DC插座，但有一个新问题，DC供电部分的漏电流很大，大约在4.62ma，电池放在里面1天耗电约100mah，放5-6天就没电了……，所以还是想把电池供电部分修好。我想请教老师自行排查DC-DC电路，要测哪几个脚的电压？……没有S550的电路图，只好实拍电路照片如下……

还有，我发现3.7V接DC供电，推力好象差点，如果3.7+1.2=4.9V(最高可能有4.1+1.3=5.4V)供电会损伤机器吗？

bestboy168 · 发表于 2012-6-1 16:05

请问kaosun，SF-89S以及KSS-165A分别适合什么型号的CD机呢？

kaosun · 发表于 2012-6-3 10:14

bestboy168 发表于 2012-6-1 16:05
请问kaosun，SF-89S以及KSS-165A分别适合什么型号的CD机呢？

sf89用的机器不多。常见的有：SONY D303 D66 DT66 D350
sf89s 仅见JVC-P9，极难购买。

KSS165是老机器出厂的标头，与KSS167 KSS220 KSS221可直接代换。常见的机器：
SONY: D11 D2 D20 D33 D4 D150 D250 D100/D100T D555 D90 D99
kenwood: DPC-R7 90 92
等等。。。

kaosun · 发表于 2012-6-3 10:15

zhangyihang 发表于 2012-5-30 01:41
6808的光头减震弹簧里不装胶垫行不行哈？三个胶垫就剩下一个了。、、、

想尽一切办法，务必保证3个脚垫的高度一致。
可以找D33拆，似乎脚一样。其他老机上找找看看。

zhangyihang · 发表于 2012-6-3 12:55

kaosun 发表于 2012-6-3 10:15
想尽一切办法，务必保证3个脚垫的高度一致。
可以找D33拆，似乎脚一样。其他老机上找找看看。

谢谢

bestboy168 · 发表于 2012-6-3 13:18

本帖最后由 bestboy168 于 2012-6-3 13:25 编辑

kaosun 发表于 2012-6-3 10:14
sf89用的机器不多。常见的有：SONY D303 D66 DT66 D350
sf89s 仅见JVC-P9，极难购买。

sf89s可以代替sf89装在350/303上吗？我看了一下我手里的都是89s，没89.
D50/mk ii/ d25s都可以使用KSS165么？
谢谢前辈的回答，顺便问下前辈有没维修师傅推荐一个呢，小弟的动手能力差，刚拆坏了台D321，不敢再拆了~
要是前辈还接维修的机器就好了[s:143]

myrq · 发表于 2012-6-4 05:09

KAOSUN他老人家忙糊涂了。他想说的是SF89S对应XXX.而SF89.5S对应JVC极难买到
