十年老帖: KAOSUN的CD老机诊所 - Vintage Portable CD Player Service Bulletin

老黑子 · 发表于 2010-10-24 23:24

原帖由 kaosun 于 2010-10-24 23:04 发表
老黑子快来救驾！

遵命

但是这资料能google到啊，难道又是因为我只用google???

kaosun · 发表于 2010-10-24 23:41

交易区新帖推荐

不错不错，WWW.ALLDATASHEET.COM都没有这个劳什子。
希望对那个朋友有帮助。

mataty · 发表于 2010-10-25 00:10

楼主还在坚持,真是佩服极了,
又翻出来D475,正版和某些盗版能读,刻录的只能读铼德silver blue,读碟的时候竖起来要顺畅一点请问是什么问题?如何解决?

wangjue522 · 发表于 2010-10-25 12:50

感谢顾师傅，感谢老黑哥，还有gaogaoli122，我也用了google，啥也没找到，难道的找本电脑入门的书看看？呵呵。

[ 本帖最后由 wangjue522 于 2010-10-25 12:52 编辑 ]

myrq · 发表于 2010-10-25 15:28

为何找电脑书，找VCD维修入门呀[s:41]

mataty · 发表于 2010-10-25 18:21

交易区新帖推荐

原帖由 gaogaoli123 于 2010-10-25 00:15 发表
电机不行了，光头系统需要调整或者更换，但是先换个主轴电机再说光头，莱德那个盘子是质量很好的，专门为了音频CD准备的，坑点轨迹完整性和反光性很好，当然这不是我说的，是他们自己说的，实际上也真的如此，这个刻 ...

谢谢,那就懒得弄了,随便让它读读正版就好了.

kaosun · 发表于 2010-10-25 22:39

AR是NPN管子吧找个别的AR测量一下就知道了。

你的主电机驱动板是相当复杂的。
你先查查看4个PNP驱动管吧。

8218一般不会损坏。这个机器由于集成度低，分离原件使用过多造成电路
十分复杂，一时半会都解释不清楚。

kaosun · 发表于 2010-10-25 23:56

那个是Q731 PNP管子。是5V稳压电路，提供激光头光电接收器的电源，
间接给主电机驱动板提供高电平信号，其他不详。

ilovedyh · 发表于 2010-10-26 20:55

我翻出来一台D88。。。。成色95+的艳尸。。。。插电没反应。。。不通电。。。。咋办。。。。。。

kaosun · 发表于 2010-10-26 21:23

修啊！
从电源电路开始查，先查CPU电源电路。

kaosun · 发表于 2010-10-26 21:43

原帖由 gaogaoli123 于 2010-10-26 21:31 发表
顾兄赶快给我分析下呢，愁人啊，这东西真想修好它，蛮喜欢的

自己搜索一下呀，GOOGLE上好多8281的资料呢。

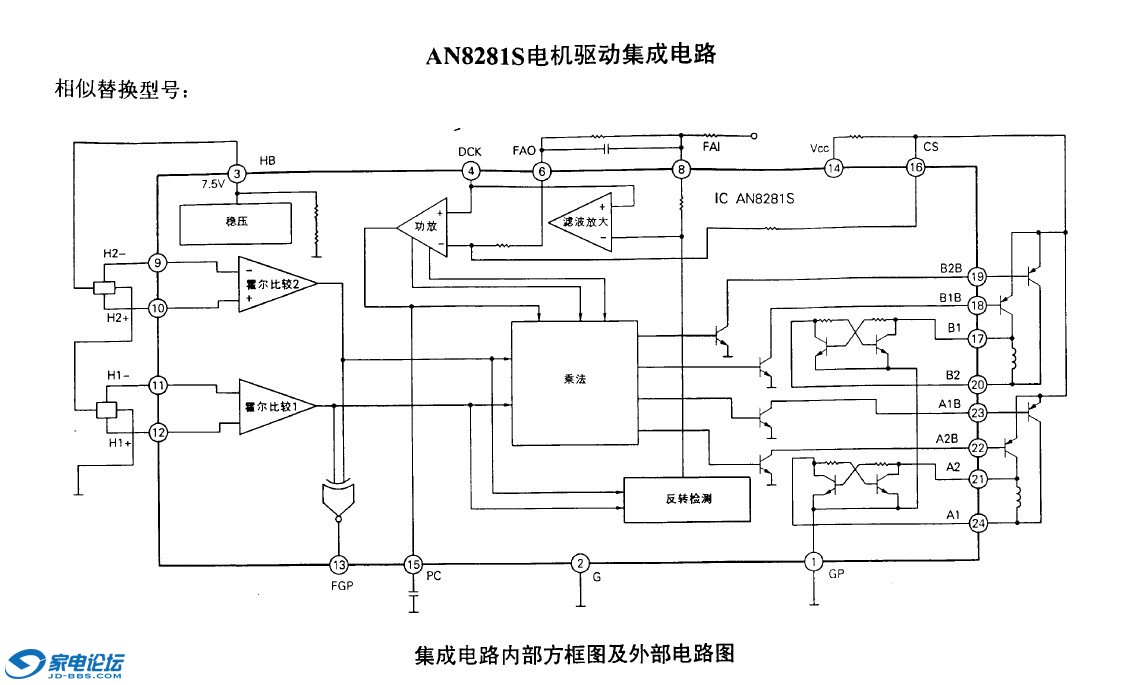

MN6617，数字信号处理器，内带CLV恒定线速度控制器，从脚65输出EC主轴转速信号给
主电机驱动小板，送入AN8281S脚8。

以AN8281S为核心的党中央，其实内部集成了两个线圈驱动电路，外部再用2组功率管做功放，推动2组4个线圈。
当与主转盘连接在一起的磁钢在驱动板线圈发出的交替磁场的驱动下发生旋转，变化的磁场将使两个霍尔元件发生电磁
变化，然后反馈进8281，使线圈交替产生磁场持续推动磁钢旋转。两个霍尔元件反馈的电压信号经放大后从8281脚13输出
返回到MN6617脚66，作为FG信号使6617可以监测主轴的转速，使转速可以得到精确的控制。

维修检测8281脚14电源7.8V，这个电压也同时加到4个驱动管的E，可以注意一下。

[ 本帖最后由 kaosun 于 2010-10-26 22:02 编辑 ]

kaosun · 发表于 2010-10-26 22:59

HIATCHI集成电路是HA开头，比如HA11485,和HD 如HD404818
TOSHIBA TA TC
PANASONIC/NATIONAL AN MN
SONY CX CXA CXD
SANYO LA LC
PHILIPS SA SAA
ATMEL AT
记得住吧？这个算是常识的。
XP3/7的静音室通过继电器实现的，有音频时机内就吧一声，继电器吸合，声音输出。
该继电器有双触点，可控制2个声道。下面就不需要我说了。

老黑子 · 发表于 2010-10-27 01:07

顾老师，RF信号这么清晰，光头会坏吗？[s:108]

kaosun · 发表于 2010-10-27 15:16

光头似乎还行，但是杂波太多，网格纹不清楚，DSP解调可能会失败。

老黑子 · 发表于 2010-10-27 16:05

原帖由 kaosun 于 2010-10-27 15:16 发表
光头似乎还行，但是杂波太多，网格纹不清楚，DSP解调可能会失败。

调节到满屏来看还不错的，呵呵

下面这个换了另外一个头，老师觉得这个比上面的好点还是差点？示波器辉度可没动过，只是电压灵敏度提升了一挡，这个头的电压输出幅度没有上面那个猛
