kaosun · 发表于 2010-10-18 16:06

恩，差不太多，谢谢兄弟帮顶！

老黑子 · 发表于 2010-10-18 16:08

交易区新帖推荐

原帖由 kaosun 于 2010-10-15 21:32 发表
最近不能安排呢。要不请GAOGAOLI或设备强大的老黑子先诊断一下？

谢谢顾师傅抬爱！

本人水平低劣，精力有限，玩无线电只是一个爱好而已，无意将其变成一个压力和负担。另外习惯了剥削他人剩余价值的生存方式，我也无法忍受依靠劳动创造价值了，还是让我自娱自乐拿自己的机器拆着玩吧，呵呵

我爱CD · 发表于 2010-10-18 16:21

标号5F的6脚贴片元件是复合三级管吗，可以用两只NPN型管组合吗，不好配，测量了好像是坏了，按三级管方法检测的

kakaku · 发表于 2010-10-18 16:23

[s:198] 赞一下顾老师的妙手回春

myrq · 发表于 2010-10-18 16:26

这兄弟果然深藏不漏[s:51]

myrq · 发表于 2010-10-18 16:29

交易区新帖推荐

再好好测，六条腿报销的概率不大。铁了心要换就拆其他尸体

hulalahu · 发表于 2010-10-18 19:32

果然厉害！是我记错了是东芝 XR-P9 对不住兄弟们了 [s:16] [s:16] 听说老黑子是示波器高手问一下像 D50MK2的话是如何用示波器调整那4个点位器的……………………

kaosun · 发表于 2010-10-18 20:28

原帖由 我爱CD 于 2010-10-18 19:32 发表
那现在激光电压不够啊，一伏都不到，有个标有5F的六脚贴片元件有一脚连接着激光管，还一个脚连接1271，请介绍下此管，如何判断是否损坏，就是一边三个脚的贴片元件，最开始都有光的，现在不知咋的没有光了，激光电压没上去

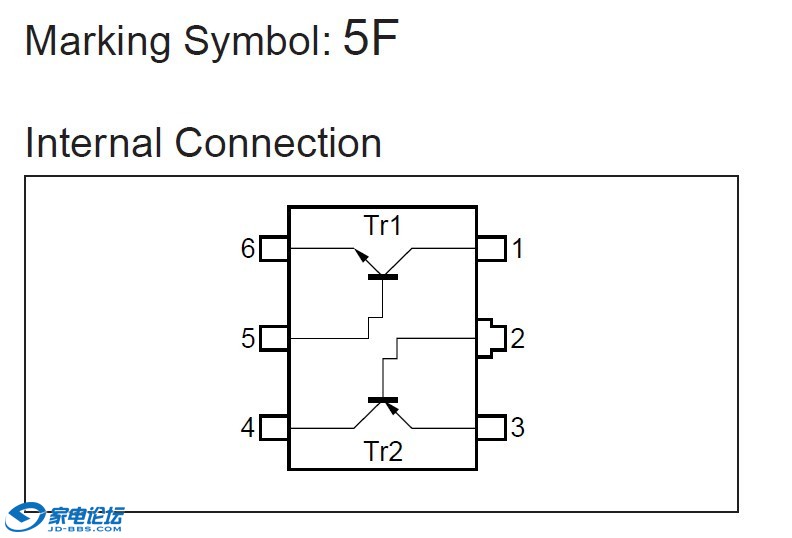

XN4609 复合双三极管，工厂缩略编号5F，生产厂家PANASONIC
内部电路等于2SD1328加2SB709A

[ 本帖最后由 kaosun 于 2010-10-18 20:30 编辑 ]

我爱CD · 发表于 2010-10-18 21:06

万分感谢大师的资料，按脚位测量了还真没有坏，等找到光头换了再看情况了

老黑子 · 发表于 2010-10-19 12:36

原帖由 hulalahu 于 2010-10-18 19:32 发表
果然厉害！是我记错了是东芝 XR-P9 对不住兄弟们了听说老黑子是示波器高手问一下像 D50MK2的话是如何用示波器调整那4个点位器的……………………

d50mk2我没有，只有台d55T应该跟d50mk2一样的，被人拿去估计拆配件了，不知道是否有比较意义，呵呵

看照片留底，d55t用的似乎是cxa1081/1082/1083系列，D50MK2是否也是用这套芯片？

老黑子 · 发表于 2010-10-19 16:08

如果是1082系列，在无光头替换的情况下，我会先查1082 7脚外接4.7U电容有无漏电或者容量下降，它变值会导致聚焦失常不读碟或者读碟慢

接下来我查32脚8.64MVCO信号，第30、31脚外接电位器及22U电容控制VCO频率，频率严重失调也可能影响读碟

另会去查17、36脚外接元件，它们变值会导致循迹不良，读碟不行

当然，一切开始之前，最好是先花点时间找出RF网图测试点，看看网图幅度是否够，是否清晰，判断出问题是否在光头和光头放大再说。cxa1081虽然没资料查，但是后续芯片很多都有资料查，找出RFO点是不难的，特别在机器已经可以进入闭环状态的情况下，甚至直接拿示波器一个脚一个脚点过去都可以找出来，呵呵

个人意见，仅供参考，更深入的问题还是请顾老师指点

hulalahu · 发表于 2010-10-19 18:14

很不错
呵呵 RF 点有标注我也用示波器看了和正常机器来比对幅度有点大…… 但是貌似这个眼图是不可调的…………

老黑子 · 发表于 2010-10-19 18:51

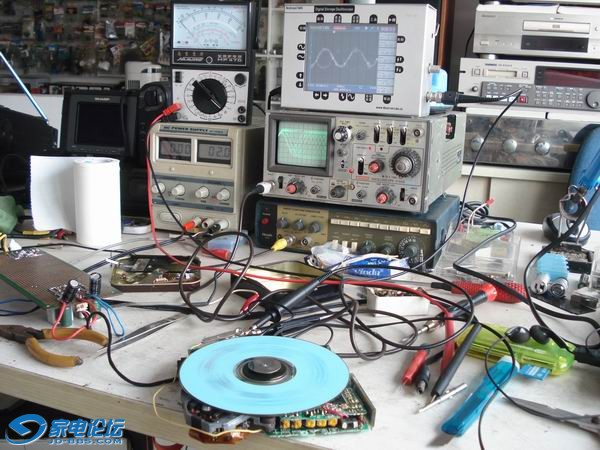

那个不是眼图，只是RF网图，呵呵，当正常播放的时候它是照片里面这个形状的，上面是数字机测量的波形，下面是模拟机测量的波形：调整大小 DSC01708.JPG

老黑子 · 发表于 2010-10-19 19:04

眼图又叫李沙育图，要根据维修手册，配合信号发生器和低通滤波器，在X轴输入信号发生器的标准信号，在Y轴输入CD机需要检测的信号，才能显示出调整需要的李沙育图。

一般情况下很少真的去弄眼图这东西，它对FB\TB\FG\TG的精调比较有用，但是通常情况下FB\TB\FG\TG却是不怎么调也问题不大。

通常都是看看RF网图，信号展开幅度够，信号清晰，说明激光发射功率和接收靶性能都还好，也说明整个光学组件位置还比较准确，比较干净。通常情况下只要良好的RF信号到了，机器还不能正常工作，那就查电路去吧，就别在光头上折腾了。

hulalahu · 发表于 2010-10-19 20:49

高手啊能加你QQ 不很多问题想请教下
