d250读碟慢

我的d250通电后电机启动慢,有时要等一会才启动,,转速刚开始很慢。光头来回几秒(有咔嚓声)才读得了碟,选曲会停一下。机器热过身以后正常一些,读的快点。是哪里出毛病了?请顾大师指点~

[ 本帖最后由 speedfu 于 2010-9-24 09:25 编辑 ]
回复 支持 反对

使用道具 举报

6

主题

2756

帖子

70

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2004-3-1
 楼主| 发表于 2010-9-23 20:52 | 显示全部楼层

回复 4130# lleicam3 的帖子

将冗余光头排线放在上电路板与后盖之间即可。
不要放在两层主板之间的间隙中。
自2011年3月开始停止受理所有CD机维修业务。请相互转告。有问题可以访问:www.kaosuncd.com
回复 支持 反对

使用道具 举报

6

主题

2756

帖子

70

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2004-3-1
 楼主| 发表于 2010-9-23 20:54 | 显示全部楼层

回复 4131# myrq 的帖子

在示波器上可以看出来当手摸排线时RF信号会变得模糊,声音开始带沙声,
再模糊解调失败,停止读盘。
自2011年3月开始停止受理所有CD机维修业务。请相互转告。有问题可以访问:www.kaosuncd.com
回复 支持 反对

使用道具 举报

6

主题

2756

帖子

70

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2004-3-1
 楼主| 发表于 2010-9-23 20:56 | 显示全部楼层

回复 4133# speedfu 的帖子

是主电机需要润滑?还是驱动芯片驱动不力?还是驱动电路本身的供电不足造成驱动电机不力?
先给主电机加油吧,再查1715脚4电源电压。
自2011年3月开始停止受理所有CD机维修业务。请相互转告。有问题可以访问:www.kaosuncd.com
回复 支持 反对

使用道具 举报

5

主题

57

帖子

20

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2010-9-19
发表于 2010-9-23 21:03 | 显示全部楼层
问下CT820 NE830的原装光头哪里有卖的
香港弦声音响
回复 支持 反对

使用道具 举报

6

主题

2756

帖子

70

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2004-3-1
 楼主| 发表于 2010-9-23 21:34 | 显示全部楼层

回复 4137# 有啊 的帖子

上淘宝几个大的光头店问问
自2011年3月开始停止受理所有CD机维修业务。请相互转告。有问题可以访问:www.kaosuncd.com
回复 支持 反对

使用道具 举报

9

主题

36

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
1
注册时间
2010-8-5
发表于 2010-9-24 00:38 | 显示全部楼层
原帖由 kaosun 于 2010-9-23 20:56 发表
是主电机需要润滑?还是驱动芯片驱动不力?还是驱动电路本身的供电不足造成驱动电机不力?
先给主电机加油吧,再查1715脚4电源电压。

和光头老化有关系吗?机器热过身以后读碟会快一些,读出来以后很少跳音。

[ 本帖最后由 speedfu 于 2010-9-24 09:23 编辑 ]
回复 支持 反对

使用道具 举报

141

主题

1678

帖子

9

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
1
注册时间
2008-5-1
发表于 2010-9-24 09:56 | 显示全部楼层
原帖由 kaosun 于 2010-9-21 23:43 发表
303这个机器的疑难杂症是比较多的,因此这个机器比较难修。。
光头能上下检索说明驱动芯片1716正常。
插上电源触碰门开关,光头应自动移动到中心位置。
不能移动的话要检查几点:
1: 1272 脚14 SL输出有无输出1V ...
再麻烦老师.查1272脚14对地0V.怎查.谢谢!
回复 支持 反对

使用道具 举报

6

主题

2756

帖子

70

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2004-3-1
 楼主| 发表于 2010-9-24 22:27 | 显示全部楼层

回复 4140# lleicam3 的帖子

D303 CXA1272脚37供电3.5V,SL OUT脚电压在不工作时输出1.8V,当输出低于1.8V给1716时,1716驱动光头向内直到光头
碰到限位开关把到位信号送回到1272,1272才停止SL信号给1715。
1272给1715的SL比1.8V越是低,SL电机就旋转得越快,即1.2V时电机转的比0.5V时慢。因为开机后光头向内到达限位点,
这时光头电机是全速旋转的,而正常播放时SL只是间或有一些个大于1.8V的电平,比如1.9V 2.0V,送给1715使光头电机
小幅度推动光头。
你现在要查,脚14的低电平,是SL确实在输出,还是其他原因比如对地短路造成SL没输出,无论是哪种情况,只要这个
低电平正确地加到1715脚41 EER2 (误差信号驱动2号通道),SL电机必然全速旋转。测试时也可以直接将41脚对地短接,
SL电机应全速旋转,以此测试驱动芯片本身及SL电机的好坏,然后再查1272脚14与1715脚41的连接有无问题。
自2011年3月开始停止受理所有CD机维修业务。请相互转告。有问题可以访问:www.kaosuncd.com
回复 支持 反对

使用道具 举报

6

主题

2756

帖子

70

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2004-3-1
 楼主| 发表于 2010-9-24 22:29 | 显示全部楼层

回复 4139# speedfu 的帖子

加热使读盘变好一般认为与电解电容有关。
但是D250这个机器从来没有电容问题。
故是否可以怀疑光头。
建议代换光头测试。
同时给主电机加油,正反面的轴承都要加。
有条件的话要做整机读盘调试。
自2011年3月开始停止受理所有CD机维修业务。请相互转告。有问题可以访问:www.kaosuncd.com
回复 支持 反对

使用道具 举报

20

主题

940

帖子

40

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
2
注册时间
2009-7-27
QQ
发表于 2010-9-25 02:08 | 显示全部楼层
顾老师,XP7的三线电源插头有什么好办法DIY个吗?呵呵,今天拣了个破烂机没插头用[s:118]

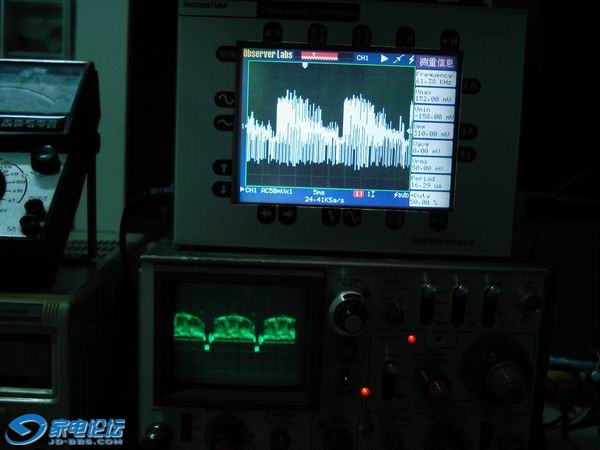

另外发张图,我终于找到台体积小巧的模拟示波器摆桌面了,呵呵,终于可以解决之前数字机根本看不到漂亮鱼网图的问题了,呵呵。模拟机看某些信号它就是爽啊!同一个信号在数字机上就是狗屎样..........
调整大小 DSC01660.JPG
回复 支持 反对

使用道具 举报

400

主题

2719

帖子

68

威望

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

交易诚信度
54
注册时间
2008-5-1
发表于 2010-9-25 03:03 | 显示全部楼层
原帖由 老黑子 于 2010-9-25 02:08 发表
顾老师,XP7的三线电源插头有什么好办法DIY个吗?呵呵,今天拣了个破烂机没插头用[s:118]


另外发张图,我终于找到台体积小巧的模拟示波器摆桌面了,呵呵,终于可以解决之前数字机根本看不到漂亮鱼网图的问题了 ...



没电源那就送我啦
长期QQ:232004779
回复 支持 反对

使用道具 举报

20

主题

940

帖子

40

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
2
注册时间
2009-7-27
QQ
发表于 2010-9-25 03:31 | 显示全部楼层
原帖由 WMJG 于 2010-9-25 03:03 发表



没电源那就送我啦

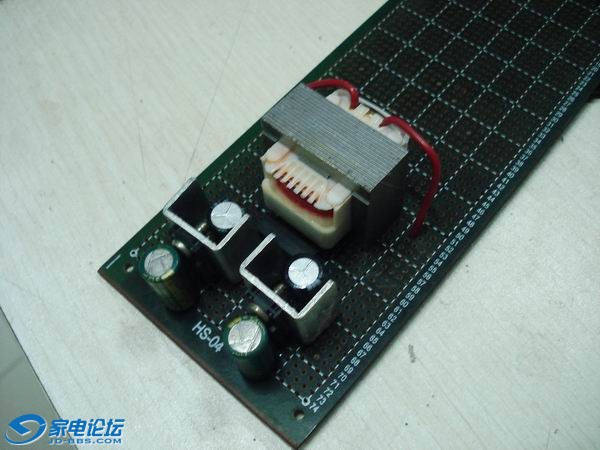

哈哈,电源随手就找废板拆点零件D了

真要用到电源,才发现自己的一堆小变压器丢得太可惜了,只找到个这么微型的小变压器,估计试试机应该能对付了吧,呵呵。

如果这么小的不行,明天用开关电源改装个双六的来,靠
调整大小 DSC01662.JPG
回复 支持 反对

使用道具 举报

9

主题

124

帖子

4

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
7
注册时间
2005-4-3
QQ
发表于 2010-9-25 11:57 | 显示全部楼层

路遥ROTEL RCD 855 读不了盘了,请大家出点主意

想问一下,我台路遥ROTEL  RCD855现在开机不能读碟,面板出现一个红色的英文单词(ERROR)  ,机子里有"卡卡"的两声. 现在开机要开上2个小时左右(预热???!!!)
每次都是这样.

这是什么问题呢,求教大家!!!

是不是光头老化了?要换了?那在广州的话搬去淘街修吗?大概要多少钱?
只說真話
回复 支持 反对

使用道具 举报

9

主题

124

帖子

4

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
7
注册时间
2005-4-3
QQ
发表于 2010-9-25 11:59 | 显示全部楼层
是不是要调光头功率?这个是RCD855的内部图,那个调电流的可调电阻在哪呢?
