原帖由 老先声 于 2010-4-14 19:32 发表
请问大师:
１．光头没激光,　是激光管老化还是烧穿?
２．光头的工作电流为４９mA，测电压算得电流为１４５mA，　没有调电阻.　是否光头已坏?
３．测光头的电压自动控制电路各脚值全不对．坏的光头对该电路各脚值有 ...

你这个是老款KSS110光头的驱动电路，是全分立元件电路。

1：确认运放正负电压是否正常？

2：运放的输出应该是+3V，输出负压的话Q1将把5V完全送到LD上去，LD能不死？

3：LD电流肯定不正常，可以认为损坏。将高低电平加到运放2个输入端测试运放是否损坏。

4：维修时可以把原光头脱开电路，接一个好的激光管到电路里，确认电路正常后再测试一下原光头是否损坏。

5：聚焦声大是激光管电流过大的表现。

kaosun · 发表于 2010-4-15 14:17

交易区新帖推荐

原帖由 SINCO 于 2010-4-15 01:31 发表
有台松下CT780，某天充电后出现如下故障：无论读什么碟，开始正常，但只要一过24秒，耳塞里就一定满是杂音。前进或后退到下一首，也同样是开始正常，一过24秒就杂音。杂音的大小随音量控制变化。
请问这是怎么回事呢 ...

打开或关闭电子防震再做一次测试。

一般认为数据存储器损坏。

老先声 · 发表于 2010-4-15 15:17

大师:

1：确认运放正负电压是否正常？

2：运放的输出应该是+3V，输出负压的话Q1将把5V完全送到LD上去，LD能不死？

3：LD电流肯定不正常，可以认为损坏。将高低电平加到运放2个输入端测试运放是否损坏。

4：维修时可以把原光头脱开电路，接一个好的激光管到电路里，确认电路正常后再测试一下原光头是否损坏。

5：聚焦声大是激光管电流过大的表现。

1. 换了一个同型号的旧激光管后, 各脚参数恢复正常. 原来的激光管坏了.
2. 现在有激光, 工作电流为52mA, 与激光头上的标定一致.
3. 问题是不读碟!
4. 按PLAY键, 主电机嚎叫着转的厉害, 嚎四声之后停机. 由于转的非常快, 所以CD有些抖.
问题:
1. 是否换上的旧激光管, 也老化了?
2. 主电机非正常转的原因可能是什么问题?
谢谢,
后补充:
兰色字为光头坏时的测量值!

[ 本帖最后由老先声于 2010-4-16 07:40 编辑 ]

SINCO · 发表于 2010-4-15 21:55

感谢大师的解答。
不过没办法做测试，CT780本身不带电子抗震开关，它的40秒电子抗震功能是开机就自动运作的，太杯具了。
这个月很杯具，回到家里，拿出闲置了2年的一堆数码音频产品，检查后发现一台EJ925不通电了。当时庆幸还有台CT780可以玩玩，没想到没过多久它也挂了。

GT-R · 发表于 2010-4-15 21:56

光牵插入的干活注意不是抽插的插是插入的插[s:41]

SINCO · 发表于 2010-4-15 22:12

交易区新帖推荐

光纤送人了.......
本来有根光纤配MD机的，因为几乎没用，所以......
玩MD的原因是喜欢它的录音效果，一直是将麦克风插入MD录自己唱卡拉OK[s:97]

kaosun · 发表于 2010-4-15 23:20

1: 如果你换上的管子即使是全新的话，也应该不读。因为换完管子后，激光的光束是要会偏差的，
  需要松开6象限光电接收IC的2个固定螺丝，重新调整激光束落到IC上的位置，这个操作精度要求
  非常非常高，业余情况下堪称MISSION IMPOSSIBLE.
2:我注意到你标在R24 R25上的电压，2.02V，（5.2-2.02）/19.5=163MA, 你这个电流给哪个激光
  管去用？如果52MA的话，5.2-0.052*19.5=4.186V
3: D50特别是MKII这样的机器，主轴是有3-4次主电机的全速加速。设计理念是在读盘钱转起来，
  缩短读盘时间，而不是读到盘再转起来。如果你用过正常的机器你会发现，主电机才转取来，速度
  还没有到最大，就已经读到光盘了，光盘转速马上就下来了，这样正常播放的转速是很低的。
  同样的设计理念造成很大的空转的还有D100，他使用的是皮带减速拖转盘的方式，动静跟使用
  同步皮带的D50MKII有一拼。

老先声 · 发表于 2010-4-16 07:28

回复 3242# 老先声的帖子
1: 如果你换上的管子即使是全新的话，也应该不读。因为换完管子后，激光的光束是要会偏差的，
需要松开6象限光电接收IC的2个固定螺丝，重新调整激光束落到IC上的位置，这个操作精度要求
非常非常高，业余情况下堪称MISSION IMPOSSIBLE.

大师:
换了激光管后还是四声嚎叫, 不读碟.
看了大师的指导后(松开6象限光电接收IC的2个固定螺丝) 决定试一把. 不试也是个死.
经过仔细微调节, 现在能读碟了(激动!!!!!!!!!!!!!!!!![s:41] [s:41] [s:41] ).

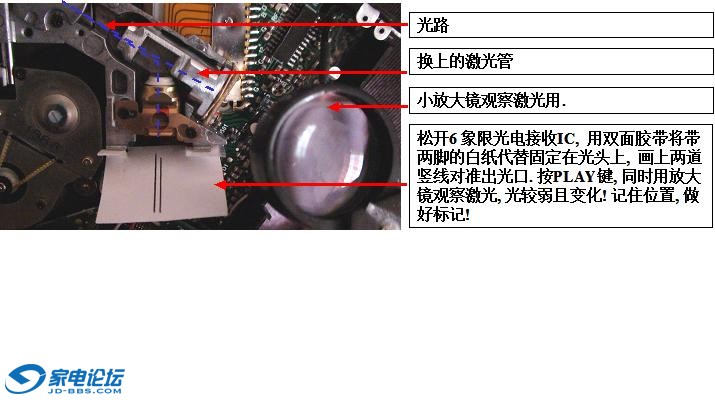

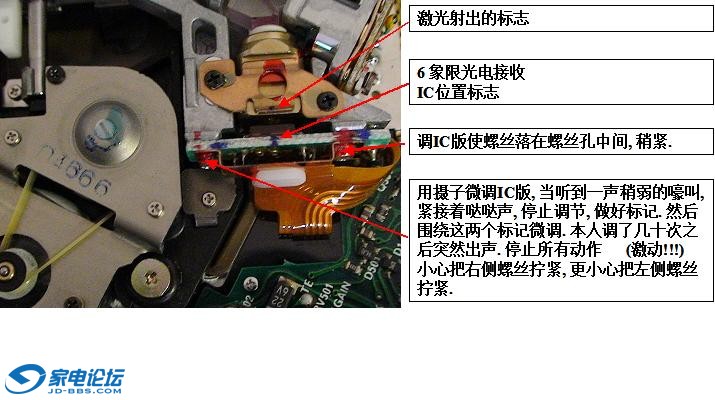

现将过程图解如下:


老先声 · 发表于 2010-4-16 07:29

[localimg=1002,646]1[/localimg]

老先声 · 发表于 2010-4-16 07:30

.....

[ 本帖最后由老先声于 2010-4-16 12:24 编辑 ]

robbie14 · 发表于 2010-4-16 07:56

大师傅，问一下我的z555问题，刚开机的时候耳机有2秒钟的电流啸叫声，开起来后声音一切正常。是不是耳机输出的那个电容坏的了？

习惯想念 · 发表于 2010-4-16 09:42

关注中......

kaosun · 发表于 2010-4-16 13:42

电容没有问题。
是开机MUTE电路损坏。

kaosun · 发表于 2010-4-16 13:44

可喜可贺啊！
如果可以做到正盗刻通吃就功德无量啦！

GT-R · 发表于 2010-4-16 13:49

原帖由 老先声 于 2010-4-16 07:28 发表

大师:
换了激光管后还是四声嚎叫, 不读碟.
看了大师的指导后(松开6象限光电接收IC的2个固定螺丝) 决定试一把. 不试也是个死.
经过仔细微调节, 现在能读碟了(激动!!!!!!!!!!!!!!!!![s:41] [s:41] [s:41] ).
现 ...

唷牛B
