到美国的Hi-End音响，一直以来都有两个“M”的说法。其中的一个就是麦景图，它几乎成了典型美国声的代表；另一个“M”则是Mark Levinson（马克列文森）。 这两个“M”有个共同特点，都以Hi-Fi放大器的设计闻名于音响界。马克列文森制作的音箱以REVEL命名，具有典型的西岸声特点，而马克列文森的声音融合了东西两岸的特点，代表了现代意义上的美国声

Revel开始了一款全新超低音扬声器的设计。Revel工程小组仔细地审视了所有能够想象得到的超低音扬声器设计的要素,以确
保生产出来的扬声器可以提供全面的音响表现与灵活性,以及同价位里其它产品所不具备的克服房间限制的能力。在Performa

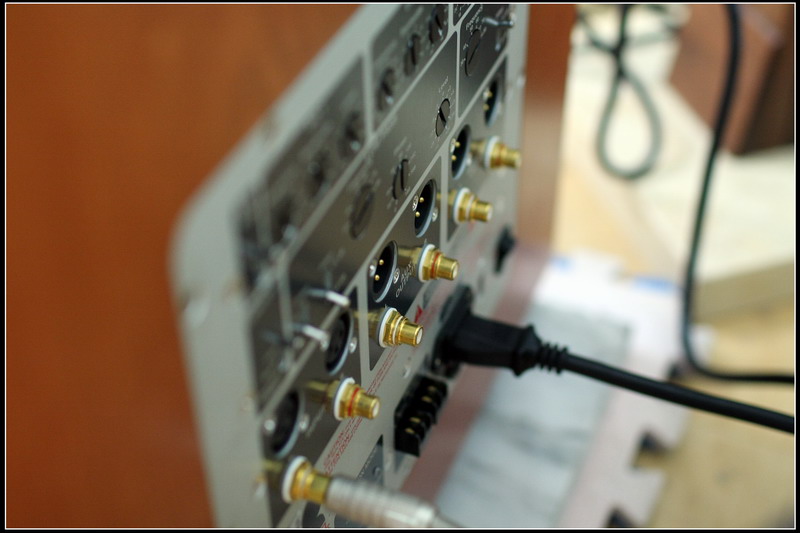

B15紧凑的箱体内，采用了一个Revel崭新设计的15寸单元及一个1000W的内置放大器。另外，它还备有非常灵活的输入与输出
端子,一个可以变换频率与控制相位的两路分音装置（可选滚降度），以及一个独特的可以调节频率、带宽和电平的三段式参
量均衡器。该均衡器连同Revel的低频优化设置软件(LFO)一起，是被设计用来安装与调校B15的，最终目的是为了让它克服房
间的不规则频响，并为用家提供超凡出众的低频音效。

喇叭单元

    Performa B15的设计目标包括：达到同级之中闻所未闻的卓越表现，决不采用任何有现货供应或是OEM的喇叭单元。通过
广泛使用我们精密的铸模与测量仪器，包括有限元分析和镭射光干涉测量技术,我们自行开发设计了Revel的喇叭单元。此外,
对大量的材料进行研究也是有必要的，因为它可以判定所设计的部件及具体的粘合剂，是否符合B15那比同类型中任何单元都
要长的冲程要求。这样做的结果便是一个峰值冲程达到3英寸的扬声器单元，而它在保证极佳的准确度和自然的音色之时，还
能获得声压极高的超低频输出。该崭新的扬声器单元具有以下特点：

*  76mm四层式音圈乃用量规值为23的铜线绕制而成,线圈架采用了双层压制的Kapton环。其结果便是非凡的功率承载力与毫
   无压缩的动态。
*  超长冲程的音圈能够在2.5英寸的长度范围内前后移动,而它的最大位移更可达3英寸,并获得下潜极深且厚实无比的低频。
*  采用调制环和T型磁极片设计的130盎司（3.7kg）特大磁体系统,可确保低频失真降至最低。磁极片与定心支片都具备良好
   的通风性能，进一步免除动态压缩。
*  混合了Kevlar纸浆的镁铝合金反转式球顶锥盆，拥有超强的刚性，并且无论在何种情况下都能达到完美的活塞运动。
*  重量级的铸铝盆架不但能提供一流的坚固性以消除共振，还可校正及维持磁体结构与活动单元之间的准确定位。

电气性能    放大器    B15内置了一台失真极低的1000瓦（rms）放大器，它具有1400瓦峰值功率的输出能力,并能在一个标准的听音室里释放出高达126dB的30Hz低频信号。该放大器采用了一个PWM(脉冲宽度调制)开关式供电系统，而为了达到最佳的效果,还结合了一个强有力的A/B类输出放大级。这台放大器包含了:平衡与单端立体声讯源输入，平衡与单端高通信号输出，以及平衡与单端全频辅助输出。由此,我们便可以很容易地将多个B15以"daisy chain"（菊链）形式连接。另外,放大电路还将不断地监查音圈温度、音频信号以及单元的冲程，以防止热过载。这样的一组闭环路系统所带来的好处是：极高的输出功率和极低的信号失真；完全没有与通常的限幅电路一起工作时可闻的声音压缩。该放大器还设有一个自动信号感知电路，它会不停地探测音频信号的有无，并在有需要的时候把电源全部打开；在没有信号需要处理的时候，它会将供电系统自动转入待机状态，以节约电能（待机状态的功耗仅16瓦）。

均衡器    B15采用了三个独立的可调频率、频宽和电平的参量均衡器，让你能够根据自己房间的频响特性，来对80Hz以下的低音进行细致的调整。这些控制按钮的调节范围分别是：18Hz--80Hz；0.1--1.0 oct，6dB--14.5dB。若要用此均衡器来进行调整，那么提供测量值的器材至少在20Hz仍有1/10 oct的分析力。每只B15将附送一张音频测试CD，它可与Revel的低频优化软件（LFO）一起配合使用。该低频优化软件自2001年第二季度起，便能从Revel的网站上获得。    分频器    B15的两路分音器可以用来变换频率、控制相位以及选择滚降度,并让B15的频响与其它影音器材达到完美的结合。低通滤波器设有开/关钮，24/48dB的滚降度切换，频率、相位及电平等多项调控功能。低通电平控制是为了将B15同其它的高通扬声器正确匹配所用；而高通滤波器会一直处于工作状态，它也具有频率调控与一个12/24dB的滚降度切换。

箱体    B15的箱体用上了1英寸(25mm)厚的MDF中纤板，低音单元的音室也配备了高强度的内部支架。Revel所有的喇叭箱体都是借由镭射光干涉测量设计而成，正因为如此，我们知道了箱体的最佳体积是多少,以及应该在什么地方加装内部支架效果才最好。另外，整块儿雕刻的1.5英寸厚的半圆弧形前障板,令超低音单元的安装变得更加扎实、稳固,而附在箱体底部的三颗坚固的铸铝支脚，也使B15能够与各类地面都做到良好的耦合。樱桃木、玫瑰木、西克莫木，以及黑灰这四种 Performa系列的木皮终饰，已能够适应大多数家居环境的装修格调。喇叭面网为B15的标准配件,每只一副。当然,你也可以把它取掉,比如在将B15放入会使声音的透明度受到影响的机柜里时。

摆位与系统优化        在300Hz以下，扬声器的摆位和听音者位置之间的关系，对声音的还原有着举足轻重的影响。所有房间都存在能加强或抵消某些频率的驻波，而这些复杂的特性曲线，连同在扬声器或是听音者外围引起的不良效应,便会对低频段构成巨大的音染。然而,即使是没有任何一套电子系统,可以完全地补偿房间的声学特性所带来的巨大影响，Revel的内置式参量均衡系统仍然提供了一个非常强大的工具，来帮助你补偿那些声学效应。每个房间会都有一些特殊的角落，在这些角落里,某些频率会抵消为"零"，它们就像是声波的"黑洞",用均衡器是填补不了的。最好的办法就是对扬声器和听音者的位置进行细心地调整。要想找到最佳的摆位，可以利用电脑模拟程式进行辅助，或是采用试错法（trial-and-error）测量。            如果真的可能,尽量在替扬声器与听音者找到最佳位置之后再用均衡器来调整。为了协助你找到这一最佳位置，我们建议你使用Revel的低频优化软件（LFO）来做高精度的室内频响测量。因为这套系统能够提供作低频测量所必需的高精度数据。传统的实时分析仪（RTA）或1/3oct测量都没有足够的解析度，常常会出现一些误导人的数据从而劣化音质。现在，只要使用了Revel的LFO专用信号测试碟,LFO就会把来自各只扬声器或听音者（麦克风）位置的测量结果展现出来。而且，Revel的这套优化系统还提供了一条非常便捷的途径，来保存每组测量数据并作记录，如此一来,用家便可以将多个摆位的效果互作比较。    其它的声学测试系统也同样可以用来帮助确定扬声器与听音者的位置,只要所选的器材在20Hz仍能够提供至少1/10 oct的分析力

Revel低频优化系统（LFO）        位于B15背面板上的三段式参量均衡器，乃专为用来补偿诸多房间内的不规则频响而设计,以便使低频音效达到一个前所未有的高度。今后，每只B15都会随附一张包含了测试信号的CD,以连同LFO软件一起使用。这套软件已在2001年的第二个季度完成,并发布在了Revel的网站上。当把它和B15附送的测试CD及测量器材一齐使用时,该软件系统便会引导用户通过一系列的步进式指导选项,告知用户如何恰当地使用B15的均衡器功能,以及怎样调整与设定三组均衡的参数值。需要特别注意的是:即使没有这款软件,B15还是能够单独工作的。但我们并不推荐在没有使用这套软件,或其它精密测量系统的情况下调整B15的均衡器。这套LFO设置软件只在会与Revel的PerformaB15一起使用才有效,其它的超低音喇叭则不行。    本站下载：Revel LFO 低频优化软件

点击放大

设定B15的输入电平    在安顿B15的时候，你必须在标有"Low Pass Level（低通电平）"的控制擎上设定输入电平。我们推荐你将它调到第四档--THX的参考设定值。此设定允许一组250毫伏 rms的讯号来驱动B15的放大器至满功率输出。也即是说,任何设计有佳的处理器或前级,都可以轻松地驱动B15达到满功率输出。另外,低通电平设定还会间接影响到B15的自动关闭功能。设置为第四档以后，自动关闭系统会在连续9分钟都没有音频信号的情况下,关闭B15的放大器部分。更高的电平设定可能反倒对自动关闭系统的探测电路不利,因为这会加大增益还有随之而来的噪声,而高于8的设定将导致易变的自动关闭/开启操作。有必要再提一下的是：在工作状态或者自动关闭模式下，如果没有音频信号需要处理,B15的功耗仅为 16瓦。因为它采用了一个由输入信号策动的非常规的PWM供电系统，所以在无信号时,它只会占用到很少量的电流。而对那些一般的超低音

喇叭内所采用的更加典型的线性供电系统来说，是不可能有这样的效果的,因为即便是没有信号，一台1000瓦放大器的功率损耗也不会低于100瓦。B 15在无信号时的低功耗特点与低通电平设定值无关。总结    一件产品如果要在同级中树立新的标准，那么它在设计的各个方面就必须能够提供更高一级的表现。B15就恰恰做到了这一点。    我们自行设计制造的具有革新意义的15寸低音单元，帮助B15达到了同级产品所不具备的低频延伸、质感、清晰度，以及强劲的输出。此外，它独一无二的参量均衡器及可调式分频系统，还为用户提供了空前的灵活性与可操控性。这些功能特点不仅让B15使用起来非常快捷方便，同时也让它在任何的听音室或家庭影院里，能够发挥出所有的潜力,并以此来克服困扰着其它大多数超低音扬声器的问题。规格    Revel扬声器的设计和规格制定采用了专门的测量方法。我们的研究已经发展出了一系列的测试方案，而这些方案也代表了我们在测量技术方面所取得的进步，同时还为我们达到音乐与电影音效的精确还原，做出了巨大的贡献。

[ 本帖最后由 NOTHING 于 2008-4-3 21:54 编辑 ]

PoorBear

交易区新帖推荐

[s:14] [s:14] 恭喜N版终于走上正路

NOTHING

我还没有调试。。。。。迫不及待的就开始视听。。。。。[s:19]

买喇叭是用来享受的，测试、调试 花费太多精力，过几天慢慢调整

啥？ 说说效果？为啥选revel b15a? 单元大呗，失真小呗。

因为我需要更震撼的低频，更深的下潜。 裤管生风 只是b15a最最基本的能力。

先透露一些小细节

1 速度快得惊人； 来去无踪
2 低频质感惊人！ 可以把它形容成有形状的低频，能感觉得到 物体的沉重感
3 细节惊人！层次分明

我可以认为 我找到了一个低频的新境界，类似这个档次的炮 例如 dd18等 根本用不着吹

我已经远远的把12“低音炮 抛弃在脑后了

不多说了~~~看片去啦~~~~~~~~！！！！！！！！！[s:97] [s:97] [s:97]

另：偶之用了最普通的连接，留给以后慢慢调整，慢慢享受声音提高带我无尽的欢快。[s:20] [s:20] [s:20] :victory: :victory: :victory:

[ 本帖最后由 NOTHING 于 2008-4-3 22:05 编辑 ]

NOTHING

第二章 是测试、调整； 过几天上 嘿嘿

第三章 烧友聚会、试听 安排下周

NOTHING

原帖由 洪爷大舌头 于 2008-4-3 21:49 发表
[s:97] [s:97] 肯定是中了那汤米的毒，有机会一定要来听听，看俺的DD15输了多少

欢迎，欢迎 我也一定要去您家回访、学习！[s:21] [s:68]

htlongcn

交易区新帖推荐

老大。。。最近够忙呼的啊。。。关注关注。。。[s:6] 我还在攒钱准备买骄阳HRS-12咧。。。[s:18]

seansk

nnd,放毒啊，改天去试听时叫上搬场公司[s:14]

clboy

核武器[s:65]

chase1980

关注这次n板的烧友聚会活动,这种极品炮,难得有机会视听的:victory:
照片的景深不要控制的这么犀利,看多了,疲劳的很[s:97]

[ 本帖最后由 chase1980 于 2008-4-3 22:20 编辑 ]

htlongcn

2万多的价格吧。。。:funk:

THX迷

难怪最近没有消息了，原来搞了这个啊[s:14]

chase1980

2万多的价格吧。。。

好像还不止吧....
这个炮的推力,可以能够感受到气流的震动了吧?

NOTHING

原帖由 THX迷 于 2008-4-3 22:26 发表
难怪最近没有消息了，原来搞了这个啊[s:14]

当我超人啊~~~累死了[s:14] [s:97]  不过还是非常值得的。。。。接下去 任务都排满了，一个接一个[s:97] [s:97] [s:97] [s:97]

洪爷大舌头

原帖由 htlongcn 于 2008-4-3 22:23 发表
2万多的价格吧。。。:funk:

[s:14] [s:14] 何止啊

NOTHING

原帖由 chase1980 于 2008-4-3 22:27 发表

好像还不止吧....
这个炮的推力,可以能够感受到气流的震动了吧?

简直就是空气压缩机[s:14] 。。。。当然喇叭、低音炮没有最好 只有更好

我已经非常、非常满意了
