AVR-247升级全过程图解——2010年3月28日补齐图片和升级软件

中尉

先要说的是，昨天gbdc朋友已经发了一个247的升级全攻略。看到后也就不打算再发这个升级过程帖了，gbdc朋友的帖子里已经说的很详细了。

上午有几个网友发来PM说还是没有看的太懂，问有没有全程的图解。恰好当时升级时一步步的都记录了下来。所以就还是把图片发出来，加了几句说明。让不太熟悉英文的朋友看的清楚一些。

这个帖子只是锦上添花而已，加分加精什么的，就不用了，凑个热闹吧[s:15]

[ 本帖最后由 中尉 于 2010-3-28 15:47 编辑 ]

中尉

交易区新帖推荐

点击这里：下载我上传的升级程序，比官网的速度快一些而且稳定

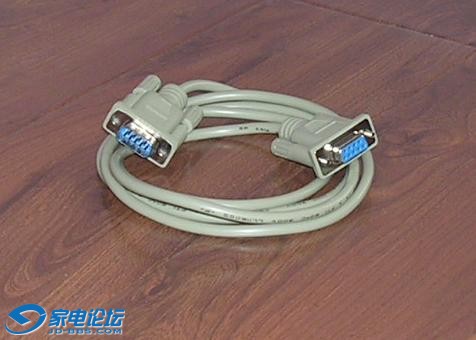

所需材料：一条串口数据线，公头对母头，9针对9孔。市场价：5元～15元

HK官方称：他们不保证由USB口转接的串口数据线一定能够升级成功。

***********************************************************************************************************

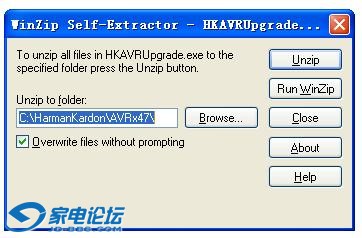

点击升级程序——一个自解压文件包。解压后文件存放路径最好不要更改。升级结束后，解压文件可以删除。




***********************************************************************************************************





解压缩后，进入C:\HarmanKardon\AVRx47，运行这个文件HK_Upgrader.exe


***********************************************************************************************************

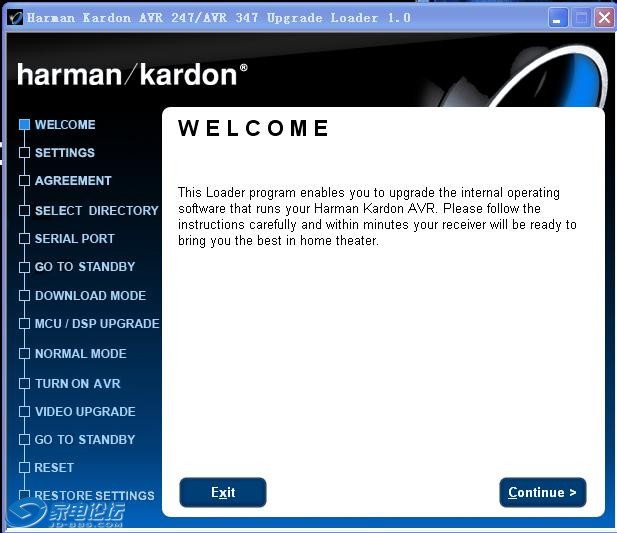

进入欢迎界面。点击下一步。


***********************************************************************************************************

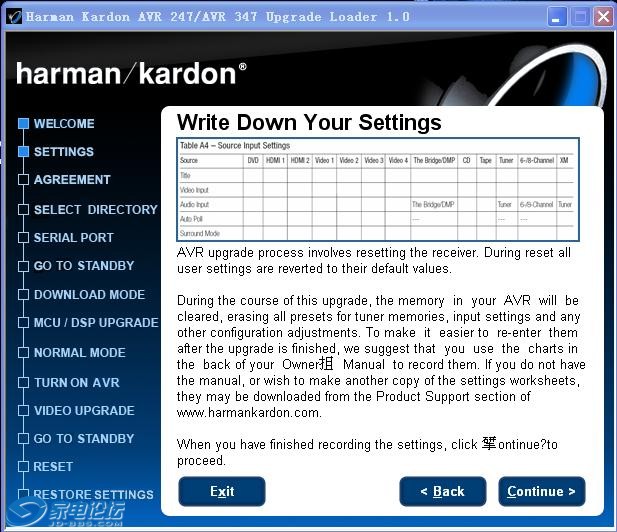

提示你记录之前的功放设置参数。点击下一步。

***********************************************************************************************************

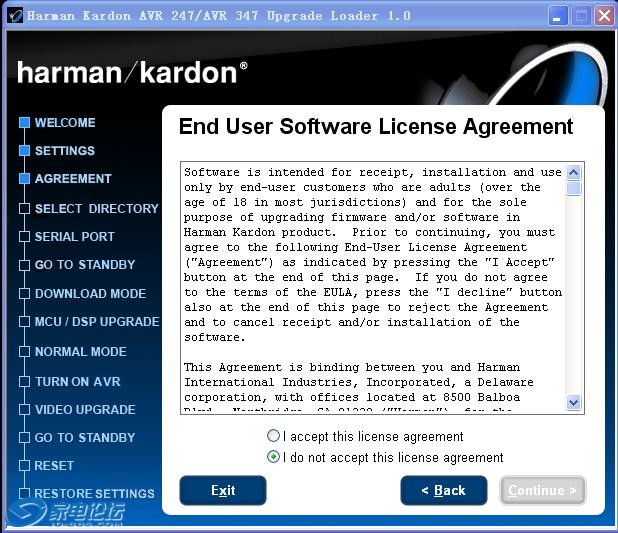

选择接受协议。点击下一步。

***********************************************************************************************************

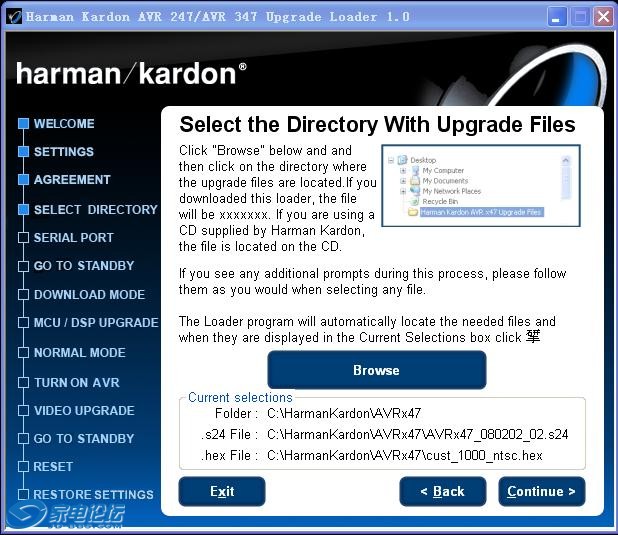

提示选择升级文件所在路径。点击Browse

***********************************************************************************************************

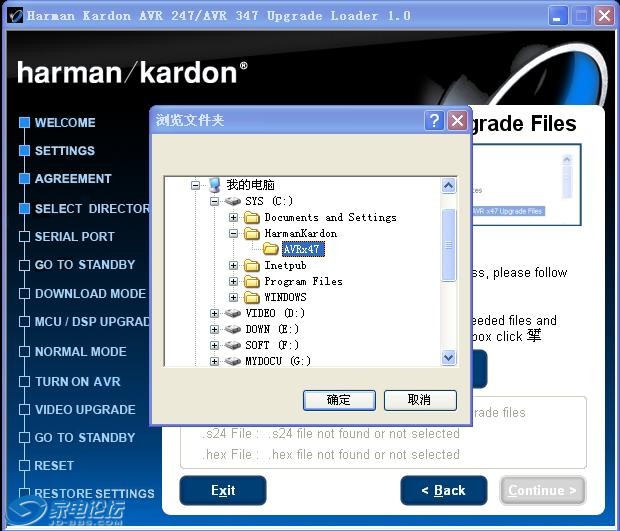

选择保存升级文件的文件夹，确定。


***********************************************************************************************************




系统提示找到升级所需文件。点击下一步。

***********************************************************************************************************

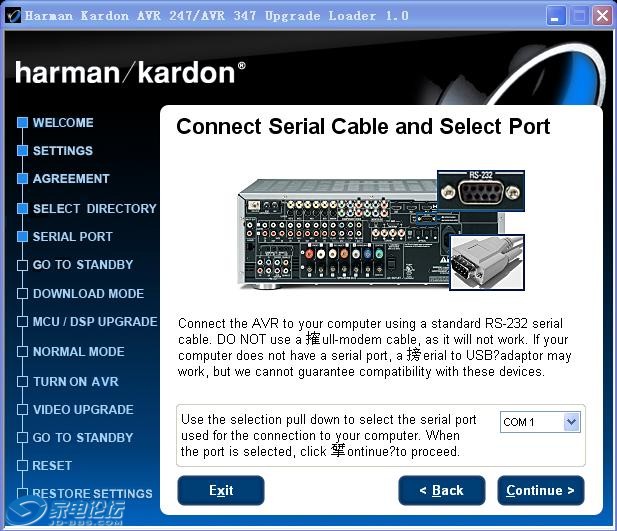

提示用串口线连接功放与计算机，并选择端口。
这里要注意的是：按照计算机操作规范，串口不允许热插拔。建议先连接PC一端，在确保功放关机状态下，再连接功放一端。
根据你在PC上连接的端口，选择是COM1口还是COM2口。
点击下一步。

***********************************************************************************************************

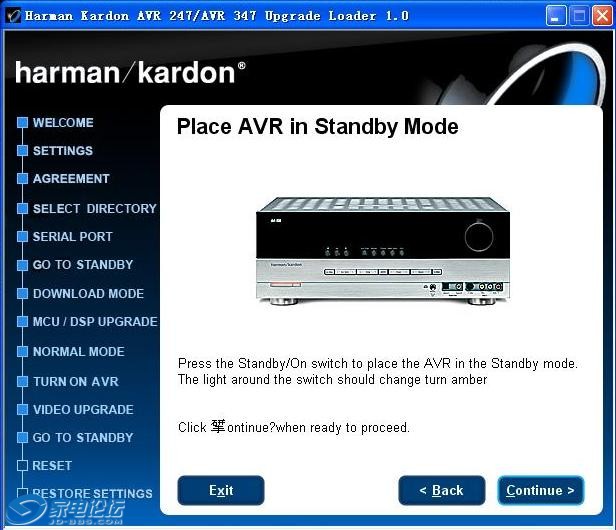

接通电源，使功放处于待机状态——电源指示类为桔黄色。

***********************************************************************************************************

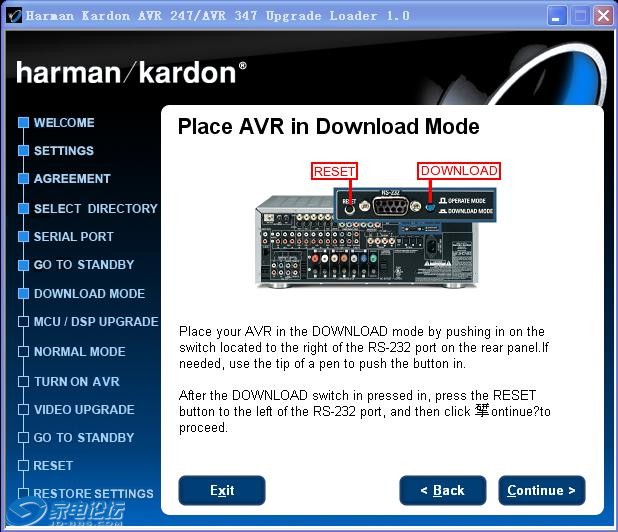

用笔芯等物，将串口右侧的开关按入（图中是用蓝色标出，实际机器内部是一个铁片）。可听到内有弹簧“哒”的一声。使之处于下载模式。
再按一下串口左侧的Reset重置钮，也有一声细小的“哒”声

***********************************************************************************************************

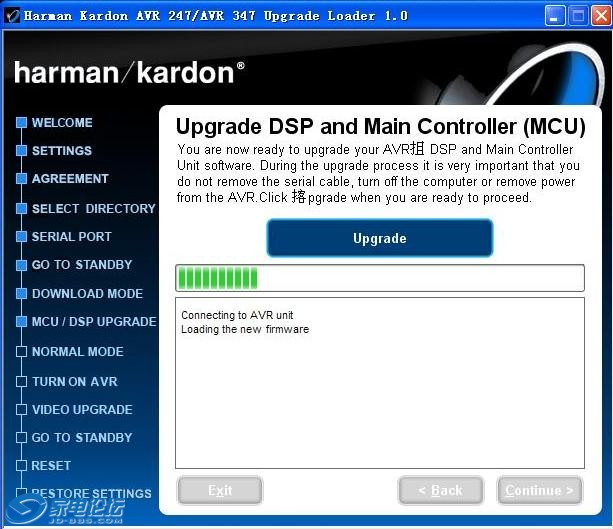

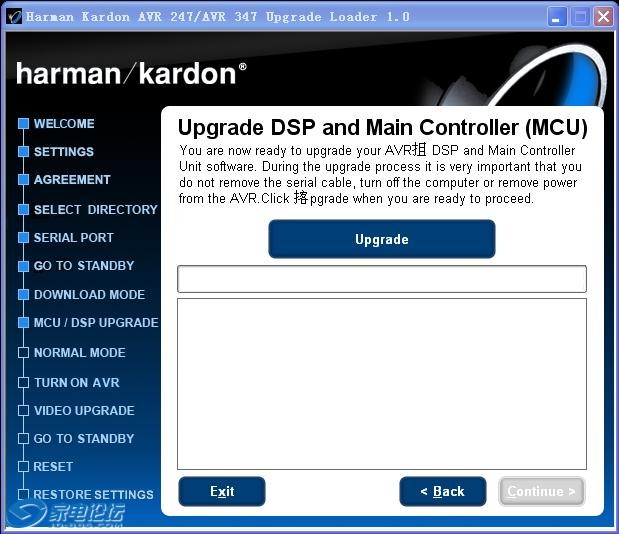

升级DPS程序及中控单元程序。点击Upgrade

***********************************************************************************************************



这一步的升级过程大约要持续1分钟多的时间——记不清了。


***********************************************************************************************************

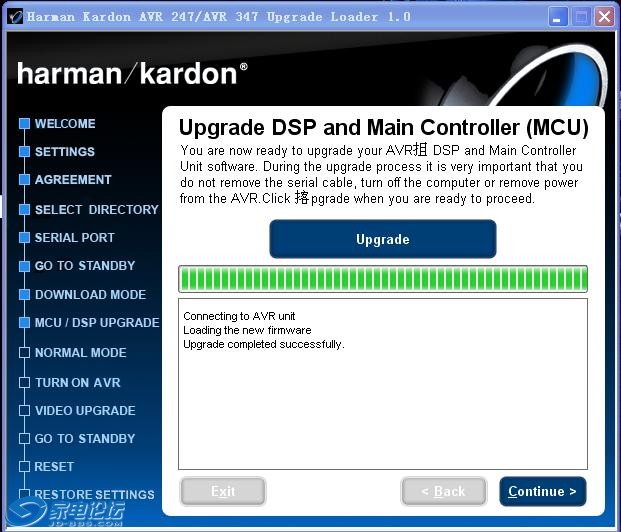

该步升级完成后，Continue 按扭亮起。继续。下一步。


***********************************************************************************************************




再按一次串口右侧开关，使其弹起，复到原位。
按一下Reset键。下一步。

***********************************************************************************************************

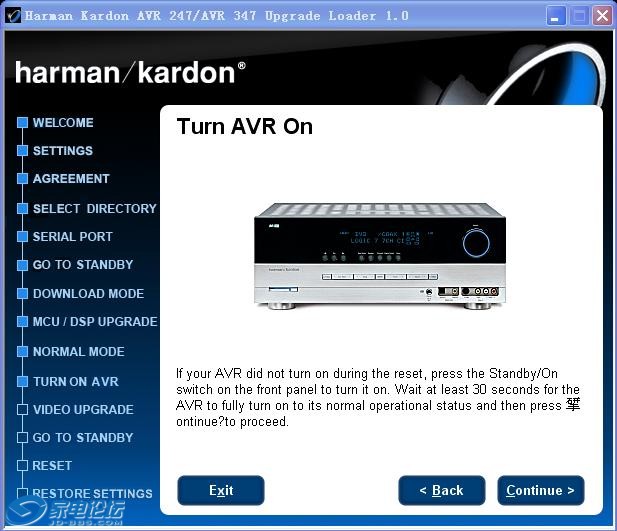

开机。电源指示灯为蓝色。点击下一步。

***********************************************************************************************************




进入视频组件升级步骤。点击 Upgrade。

***********************************************************************************************************

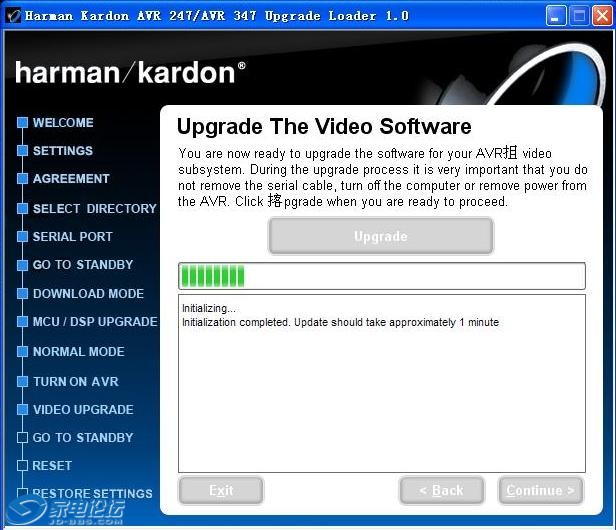

视频部分升级中。。。。

***********************************************************************************************************

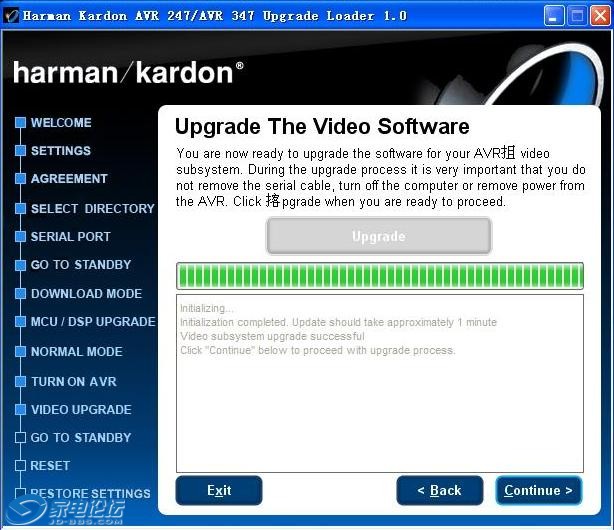

视频部分升级结束。点击下一步。


***********************************************************************************************************

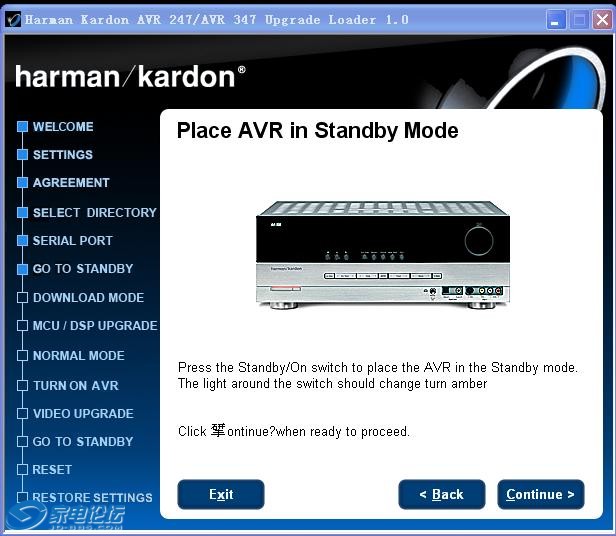

按下待机开关，使功放处于待机状态，电源指示灯为桔黄色。点击下一步。


***********************************************************************************************************




前面板Tone Mode按钮，按住，不要松开，保持5～7秒，直至机器自动开机，屏幕亮起，显示RESET字样后，即可松开。点击下一步。


***********************************************************************************************************

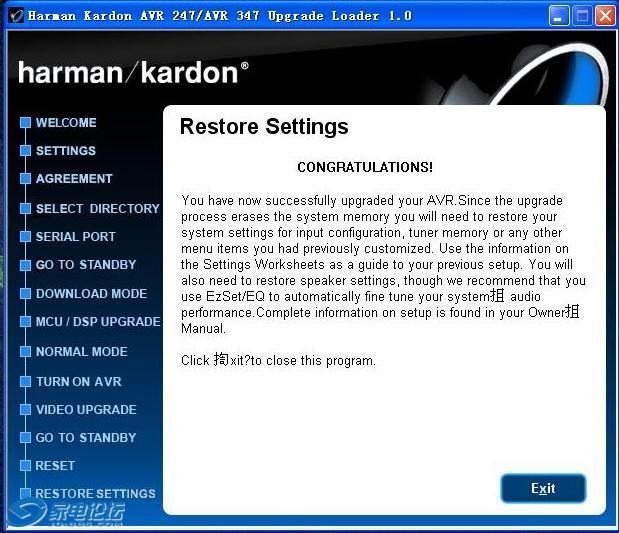

升级完成。退出。

[ 本帖最后由 中尉 于 2010-3-28 15:42 编辑 ]

xyy4102

直播中 插一脚

被激活

不错，但官方网站好像打不开啊。。请问兄的升级固件是在哪下载的？[s:6]

中尉

我这个程序就是官网上下载的。放心用吧。我当时下载还蛮顺利的，就是速度慢一点。

72716

交易区新帖推荐

提示你记录之前的功放设置参数。点击下一步。
为什么呢？不能升级后再自动EQ吗

中尉

原帖由 72716 于 2008-3-14 12:31 发表
提示你记录之前的功放设置参数。点击下一步。
为什么呢？不能升级后再自动EQ吗

尽信书则不如无书[s:15]    247提供的自动测定功能确实不错，但有时候我们还需要根据自己的实际听感，做出一定程序上的调节。 也有的朋友不愿意使用EQ，更愿意用自备的声压计等工具，完全自己来调整各个参数。这个时候就需要把之前自己设定的一些参数记录下来。  升级程序解压后，那个文件夹里有一个PDF格式的文件，“AVR 247 Settings WorkSheet”，就是官方提供的记录表格，打印出来即中记录。

heavyweight

如果能把110V的电源改造成220V的就好了[s:16]

中尉

原帖由 heavyweight 于 2008-3-14 13:26 发表
如果能把110V的电源改造成220V的就好了[s:16]

[s:14] 知足者常乐。HK提供了这东西，我是很知足了。

WWWW1371125

[s:20]

luorm

谢谢中尉了，这样就简单明了了，马上升级去！！
不知道升级后的新功能你用了没有？效果怎样？

柴可夫

试问一哈升级后效果如何[s:6]

angus

升级成功，前后10分钟搞定，不过现在要找一台带串口的笔记本电脑好难啊。

啊灰

哈哈....太感谢了....

aaa021

机器买来近二个多月.每天煲十多小时[s:97] 状态越来越好.没白买[s:97] 升级文件以下好.缺根线.希望有惊喜的飞跃:victory:
