发扬DIY，也修安桥TX-SR600!(编写过程中，受发图量限制，承蒙花姑版主鼎力支持）

wh9headcat

2003年购买的安桥TX-SR600,2007年开始间歇出现无声现象，上网查询为此机通病也，系输出继电器触点氧化所致。查的本坛高手自行修复此继电器，甚是佩服，但敝人认为采用除去触点氧化层的办法未为妥当，遂经过多时波折，托深圳友人华强购得该继电器，更换之。不敢独享，特发帖共享，供焊机派烧友指正。

[ 本帖最后由 wh9headcat 于 2008-3-5 20:51 编辑 ]

wh9headcat

交易区新帖推荐

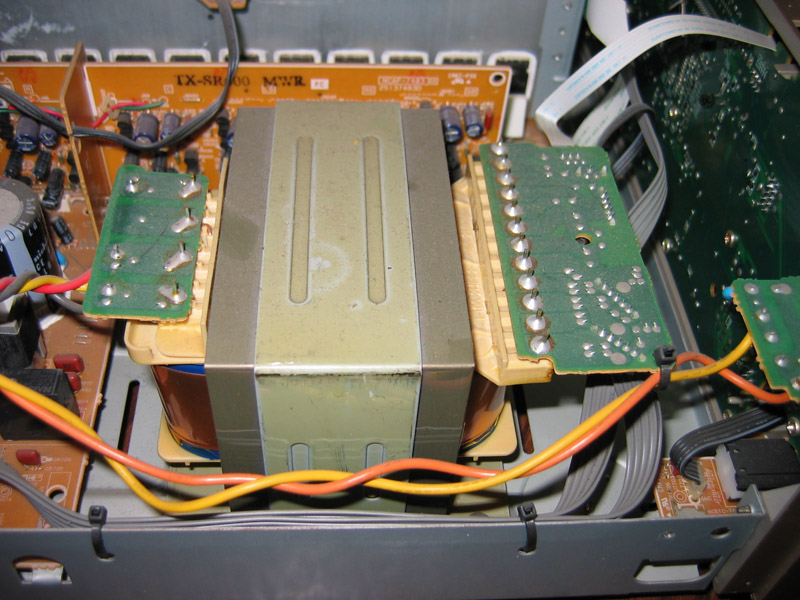

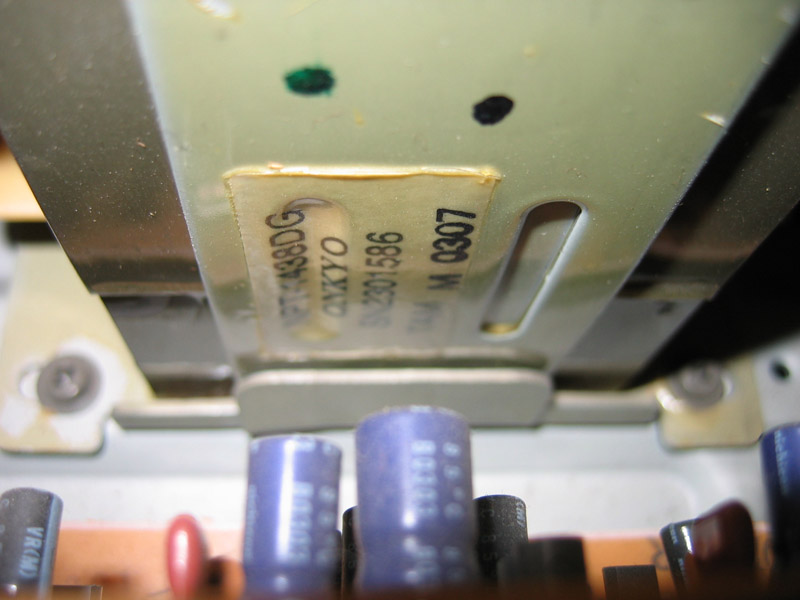

最沉的东东！变压器！

wh9headcat

电源部分！

montoya10

我是不是来的太早了？[s:14]

aotclotr

我的ONKYO也时不时会出现一下个别声道无声的问题，看来是ONKYO的老毛病和常见病啊

hans7

交易区新帖推荐

这种问题不单单安桥功放会出现，其它品牌也会出现的，只是大家知道出现在这种现象一般都是继电器出了问题。

花姑

楼主发图数量受限，俺来替他完成余下的部分。

功放部分：12支功率管，应该是每声道2支，构成甲乙类放大，共6个声道。

花姑

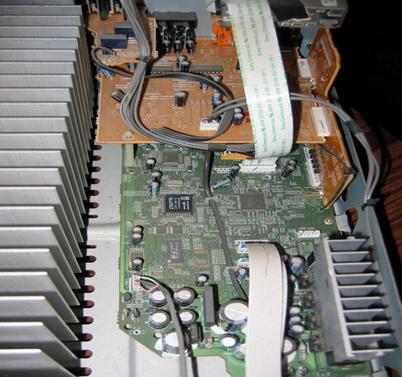

右侧的数字处理部分（下面绿色的板子），杜比/DTS/DSP
等等音效全部在这个板子上完成。

花姑

AAC 杜比
DTS
解码芯片。这就是这个机器的含金量所在。每个买家都是要为这个芯片里面的程序付专利费的。

花姑

还有一个，不知道是什么功能的。

花姑

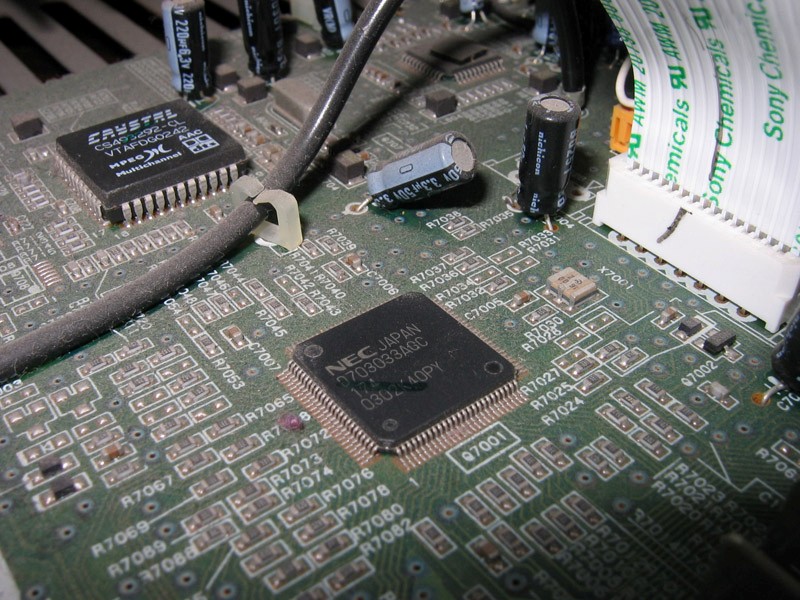

NEC的芯片，估计是主控CPU，或者是安桥自有的声场处理芯片

花姑

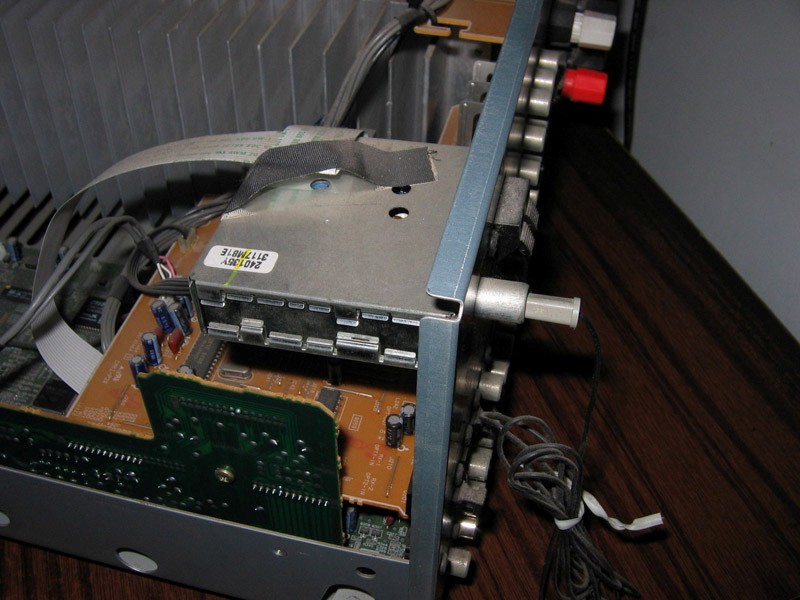

收音机模块，用屏蔽合罩住，防止外部干扰

花姑

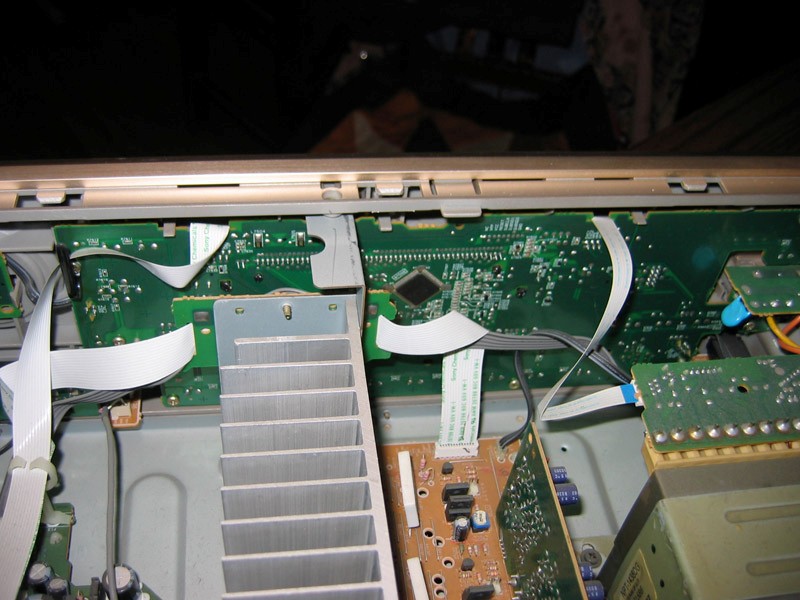

前面板的背后，没有完全拆开，中间黑色的芯片肯定是前面板显示控制及驱动。

花姑

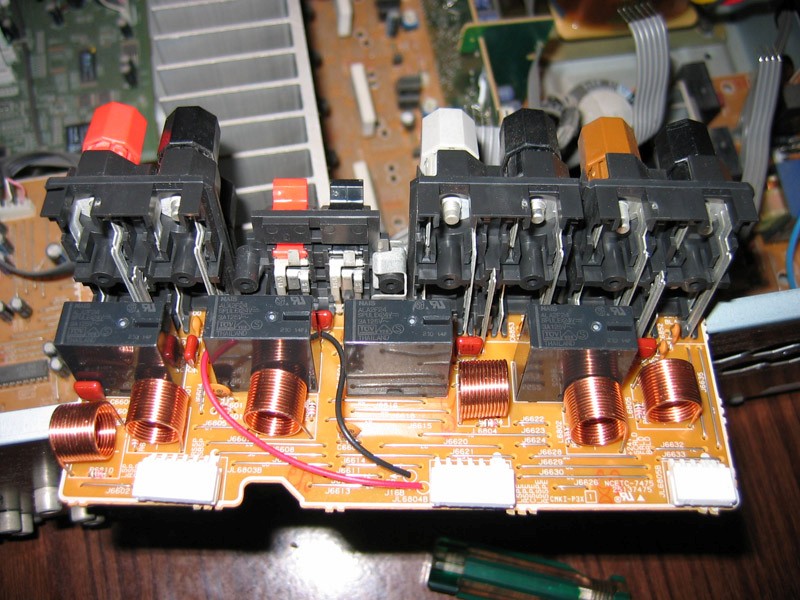

这次维修的关键：已经从后面板上拆下的输出接口板。现在上面还是存在故障的继电器

花姑

细看这个继电器，松下电工的ALA2F24。经查，该继电器触点镀金，所以敝人不同意前篇关于此继电器自行磨去氧化层的做法，相比换新，磨去氧化层的做法触点接触电阻较大。该继电器在深圳华强电子市场12元/一只购得(肯定被宰)。
