sony 红色ne20 拆解&修复 以上清晰大图 并且有小亢的独家个性化业余评测

亢龙_有悔

红色ne20收于托把，由于托把的失误损毁，变为两半[s:14] [s:14] [s:14] 。
现在我已基本修复，献上图片给大家看看，小弟弟一次修理，技术有限，欢迎拍转[s:14] [s:14] [s:14] 。特别感谢小松同志[s:21] 。
修复之前的请看6楼joee1023的帖子，谢谢joee1023。
joee1023上的图片中转轴处损毁的塑料托盘已经换成全新的。
盖住转轴的不锈钢盖片已经做好，现在补齐全部图片
1红色ne20的内部图片
。

内部1

这是芯片部位照片  我对电子方面了解较少  所以没动

内部2

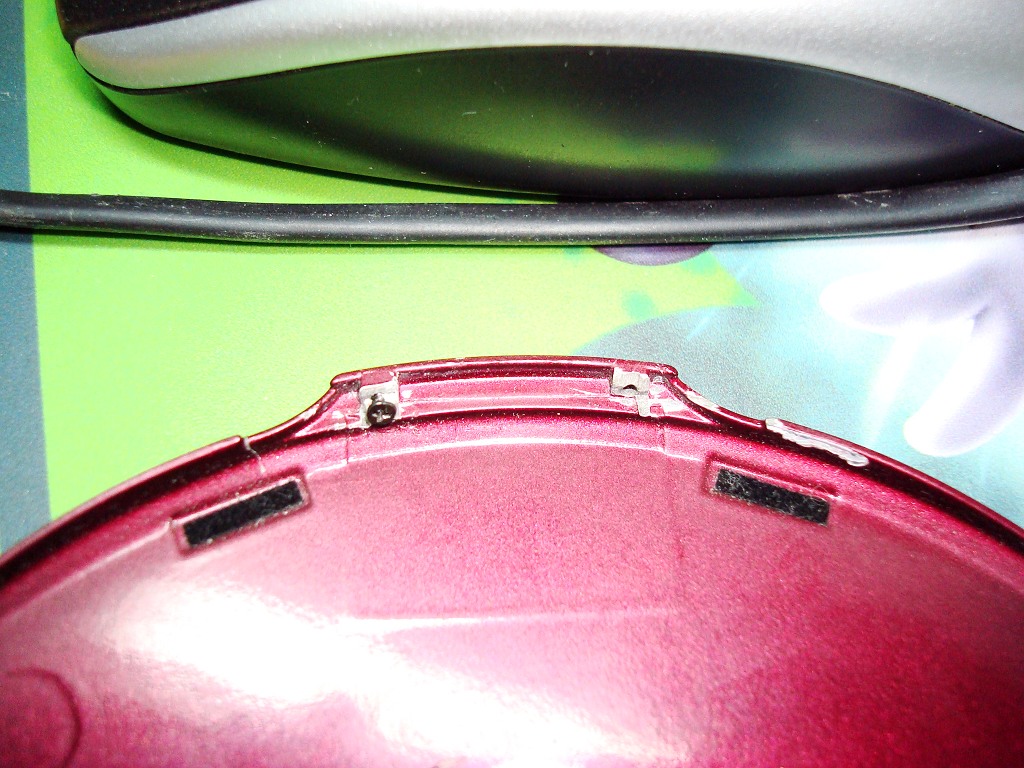

修复后的上盖：
1原来得上盖的两个门锁的卡子全部折了
我用的原料是 红色有机塑料   最成两个和原来卡子尺寸一样的塑料卡子
由于ne20机器的上盖是铝镁合金  考虑到胶水与合金的粘和性不是很好，所以在上盖内部打了两个直径1的眼，下入两个塑料楔子，把塑料卡子粘到了塑料楔子上。周围用环氧树脂风上，涂上红色乙烯。如图：

修复后的上盖1

修复后的上盖2

这是买的一个新的托盘   装上门锁的样子

托盘背面&门锁

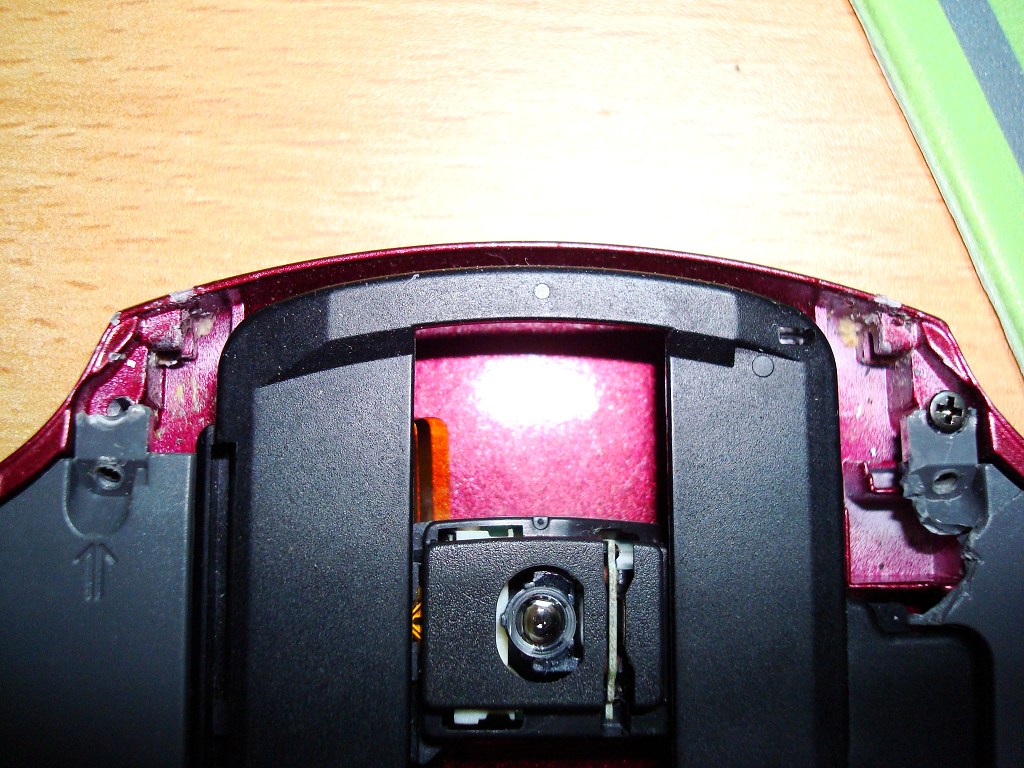

这是修复后内部的样子。
图内   最里面  反光  银色的不锈钢压片  是用来固定上盖的。还有一个功能，由于ne20上盖的弹簧力量很大，如果没有金属压片固定，强大的弹力会破坏塑料托盘的结构，导致解体。机器到我手时  压片并没有给我  压片是用32号1mm厚的钢板上磨床磨平  ，打眼，用钢锯找出大约的形状  再用钢锉找齐，再折制而成的
如图  （）忘记拍特写了  已经装上了   不想再拆下来   反复拆装对机器不好[s:14] [s:14]

修复后内部

修复后的样子。修复后  使用一切正常，上盖弹出顺滑。

修复后全部

再说点对ne20的感受：
一  先说外观  毋庸置疑红色的ne20最为淫荡 实际效果比图片的好看得多 但是漂亮的外观掩饰不住脆弱的本质
1  漂亮的表面就是一个指纹收集器[s:14]   需要经常擦拭
2  表面的漆容易脱落   需要小心爱护
3  超薄的设计相当轻便  裤兜大一点的话  很容易放进去  便携性相当好 但是抗压力一般
4  主机内部我认为有很多不好的设计，第一：内部结构复杂细小 越是复杂细小的东西越容易出现故障 （这是叫我们机械设计课的教授说的）                                                             第二：那两个金属亚片是为了挡住一部分空间  是上盖不会脱出 。同时分担弹簧对塑料托盘的力。
我认为  如果把弹簧的设计位置改改   减小对塑料托盘的力  会使ne20整个结构结识的多。因为这台ne20的分解  我认为由于外力导致内部结构受力失衡，弹簧的力全部作用在塑料托盘上导致6楼图中塑料托盘损毁的样子
                                                                     第三：门锁，这台机器机身金属上的所有螺丝扣都是机制很耐用，唯独门锁的使用的是自供丝螺丝，扣相当不耐用，这里使用机制扣没什么难度阿
（[s:14] [s:14] 我笨 理解不了sony的用意，毕竟人家的设计人员比我厉害得多了。这些只是我的个人见解）
5   5 5线控  优缺点分明的棒子   优点  功能齐全 显示细腻  支持多国文字（当然包括中文[s:14] ）

                                                       缺点   操作麻烦  通病容易串健   结构复杂  如果出现故障 维修很麻烦（这条553.5插口处的红线脱焊了，为了接上这条线 把55拆开再装上就花了30分钟[s:18]）
二    谈谈声音
很久以来  大家对ne20 d777  ej01 之类的还有ct570   ct810/820只见谁的声音好谁的不好争论不休。
在此我只是说说个人观点，我认为我的观点还是比较客观的。
首先  我是一个松下的坚决支持者[s:14] [s:14] [s:14] ct570/810/820之类都是我喜欢的机器，毕竟价格便宜量又足，结识，省电。我们学生用这些机器最合适了。松下的机器大部分都是体现光盘的本身，冷声机居多。我喜欢冷声[s:14] [s:14]
再说说正题，ne20
这款机器我以前有过白色版的，除了颜色产地和红色不同，声音是完全一样的[s:14] [s:14] [s:14] [s:14] 不存在版本差距
ne20给人的第一感觉声音很好  很暖  听的时间久了就发现  这是渲染出来的[s:14] 时间长了就会腻。
个人认为声音素质不如ej01但是清薄时尚是d发展的趋势，毕竟稍有是少数，广大的消费者才使多数，企业要生存（[s:14] 有点扯远了）
不过人性化的个人设定倒是不错的满足了大家不同的听声喜好，这点值得推广
推力明显不足，耗电量大，不过考虑到体积，这就不算什么缺点了[s:14]
先写到这，有新的感想再补充


[ 本帖最后由 亢龙_有悔 于 2008-2-17 21:51 编辑 ]

亢龙_有悔

不留占位

joee1023

上图

[ 本帖最后由 tottal 于 2008-2-18 16:55 编辑 ]

yangran84158

真是 善解人衣  啊！~[s:97]

joee1023

我日

这照相水平太垃圾了点吧...

xueyue11

小弟弟一次修理，技术有限，欢迎拍转


[s:18] [s:18] [s:18]

[s:14] [s:14]

[s:20]

joee1023

你就不能把焦点对准了
再按快门?

亢龙_有悔

我那是三年前买的手机照的
相机没在家[s:29] 先凑合看

-李鬼-

我恨你…

xueyue11

都是高手，都会修理，厉害啊[s:20]

破磁带

[s:20]

-李鬼-

我离开天津了…

亢龙_有悔

原帖由 -李鬼- 于 2008-2-15 12:18 发表
我恨你…

恨我干什么？

是药三分毒

顶你动手能力。鄙视故意不让看清怎么整的[s:14]

joee1023

图我上了
