一套对调整高清很有帮助的片子

farsight

这是一张我在网上偶然发现的投影调试片，一共有7张。我觉得这一张最有用，大家把注意力集中到白衣黑裙和相对应的负片上，如果你可以在正负片上同时看清楚衣裙上的皱褶，你的投影的亮度和对比度就调的差不多了。
原片是1280X720的，不过我传不上来。
大家可以到
http://www.xyhd.tv/2007/10/how-to/calibrate-your-hdtv-with-free-test-patterns-with-sexy-girls/
去下载。点击 “Download and install the Test Slates” 就行了

[ 本帖最后由 farsight 于 2007-11-22 15:12 编辑 ]

csxwolf

还有好几张，怎么用

farsight

等我有一点时间，把每一张都翻译出来。

moonzhou

的确得翻译一下，这些图片好像都很有用。第一个好像是调试变形的。其他的就不明白了，好像得有一个标准进行对照，可我手里也没有专业显示器。[s:11]

farsight

这些片子的原图都是1280×720 的。正好是720P 的规格。

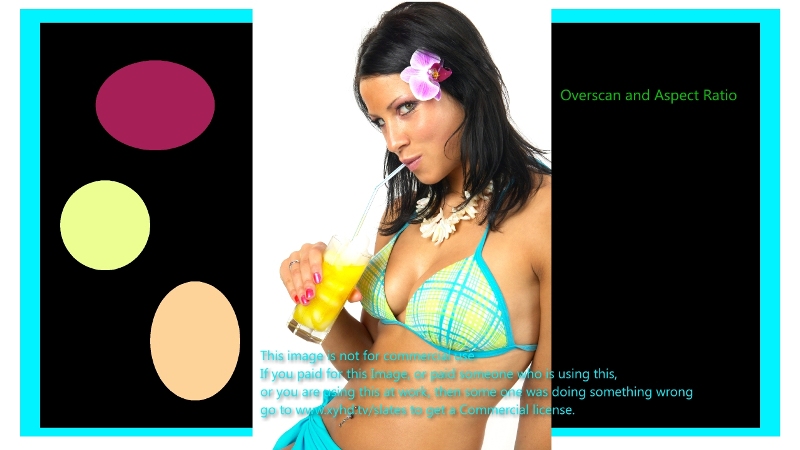

第一张：过扫描和屏宽比（aspect ratio)
左边的三个圆是用来判断Aspect Ratio的：如果中间那个是“圆”的，就是16：9的，如果上面那个是“圆”的，就太窄了（4：3）。要是下面一个是“圆”的，你的机器大概是从火星上买来的。[s:97]
黑，青和白色三层是用来看过扫描的。5%过扫描时，可以看见一条很窄的白框（在这个帖子里看不到白边，因为背景也是白的，但从中间的人像上可以看到图的最外围在哪里），最好这个白框的宽度在四边都是一样宽的。如果你不能看到青色边框的任何一个部分，机器的过扫描就会超过10%。如果你可以在白框外面看到黑边（这个对平板之类有用，投影好像很难判断），那你的图像就不够大。

[ 本帖最后由 farsight 于 2007-11-22 10:32 编辑 ]

farsight

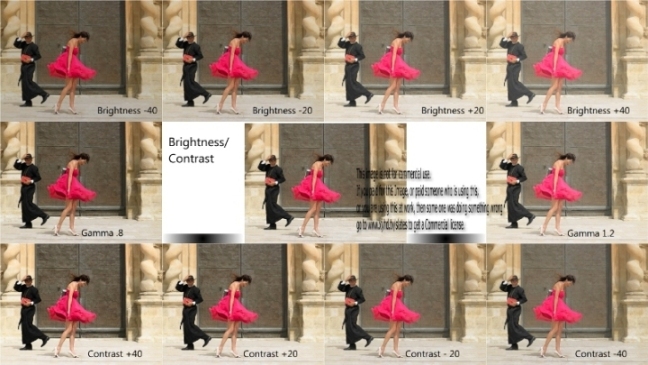

2.亮度和对比度
这张片子是调亮度和对比度的。中间的那一张是你的机器当前设置的效果，上面是亮度加减的效果，下面是对比度加减的效果。中间是“Gamma"。这相当于把调到某一范围的效果同时演示给你看。那个效果最好，就向那个方向调整。
这里的20，40等数字是个相对值，其假定是你的机器的调整范围是-128 -- 128.

[ 本帖最后由 farsight 于 2007-11-22 11:57 编辑 ]

farsight

3.色彩和色饱和度
这张和上一张一样，中间是当前设置的效果，上面是色调，下面是饱和度。数字的意思也同样是相对的。

[ 本帖最后由 farsight 于 2007-11-22 12:11 编辑 ]

farsight

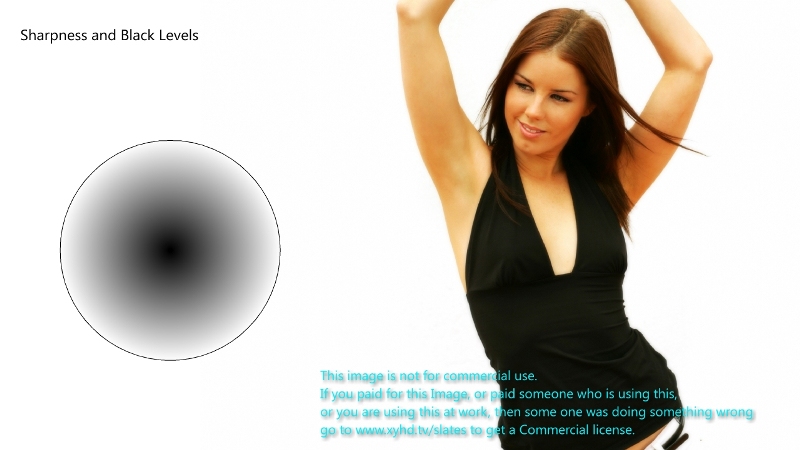

4.锐度和黑度

这张图的标题是锐度和黑度，不过我们主要集中到锐度上来，不过两者是有联系的。如果你的设置太亮，白的部分就会有一种渗过去的效果。所以要注意你的图像的黑度来保证要有锐度，而不仅仅是黑。如果你的锐度是对的，你的图像的黑色圆圈的边缘就不会有任何”卷“起来的效果。如果锐度太高，你会看到在黑边旁边有一个很亮的百边。如果锐度太低，圆圈就会有一个稍稍发灰的边缘

[ 本帖最后由 farsight 于 2007-11-22 12:54 编辑 ]

farsight

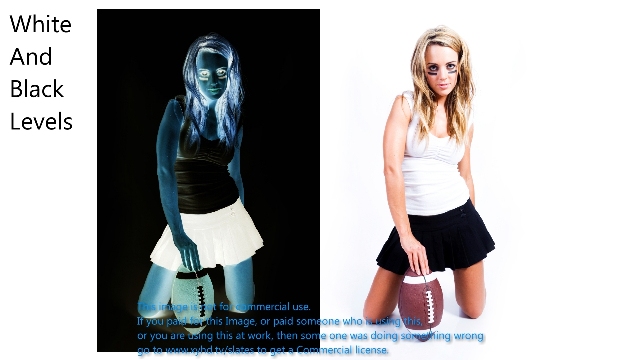

5 黑白水平
不是每一台机器都有这个调整功能。在理想的情况下，，你应该能够看到黑裙子上和白衣服上的皱褶。那个负片可以帮助你找到这些皱褶。不是所有的机器都可以做到同时看到这两者。如果看古道，就把黑的地方的细节调低一些。

---我自己的一点体会：HD70上同时看到黑裙白衣上的细节。更高的要求应该是同时在负片上也看到这些细节。这可以通过调整亮度和对比度来做到。

[ 本帖最后由 farsight 于 2007-11-22 13:10 编辑 ]

farsight

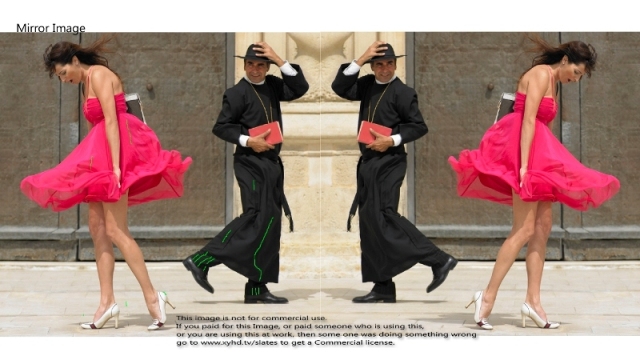

6.the Mirror Image

这张图是用来检验前面调整的效果的。一些应该注意的细节在左边的图上被用绿线标识出来，这些细节，如果调整的好，都可以表现出来。如那个牧师裤子上的条纹，两块地砖之间的界线，高跟鞋的边缘，以及透过连衣裙可以隐约看到的身影。

[ 本帖最后由 farsight 于 2007-11-22 13:22 编辑 ]

farsight

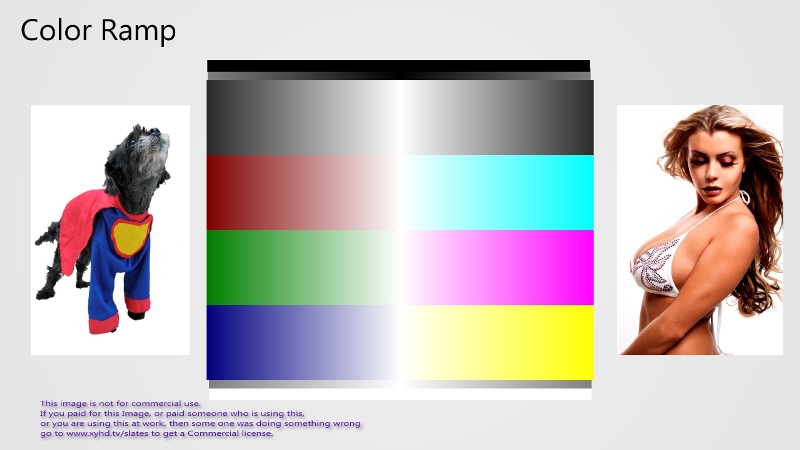

7.Color Ramp

这张片子几乎肯定会让你感到沮丧。这张片子里的颜色应该是完全平滑过渡的，不过只有高档的CRT才能做到这一点。
你可以利用这张片子来同时调整各个项目，但对你的眼力的要求比前面的片子的要求要高。

-------我没有严格一句一句的翻译过来，只是给大家提供一个参考。

[ 本帖最后由 farsight 于 2007-11-22 13:37 编辑 ]

jdyisjdy

好铁，参考一下！

lglglg

真的很有用。关注。

argo

不错、不错！[s:6]

moonzhou

多谢多谢！
我记得在一本什么杂志上看见过调试投影的DVD碟。
其中一个比较印象深刻的地方是，它通过屏幕上的黑白框来调整机器的对比度。大家是否接触过这类软件或dvd？
要是有的话，给推荐一下，谢谢！
