马兰士DLP投影VP-11S1H简测
马兰士VP-11S1曾在06 CES展会上亮相，采用TI公司的HD2+DC3 DMD芯片，支持1080p分辨率，对比度为5000：1，亮度700流明，镜头为科尼卡美能达制造，具备变焦功能。图像处理系统为GENNUM VXP，具备两路HDMI输入接口。
KM镜头继续专业升级了的VP-11S1H，几乎所有范畴都是一样，所以有些地方在这个报告上将不再累赘，不过有几个VP11-S1H过人之处，我仍然想借一点点篇幅再阐述一下。
首先，此机的镜头一样是使用了由Konica Minolta特别订制的光学镜组。事实上，我必需再三强调，一部投影机的画质，镜头的质素是有著决定性的影响，如果镜组光学质素差，不单会降低画面的解像感，差的镜头甚至会令到画面变形及影响颜色重现，最重要的会减低了光泡的光效率，所以镜头是非常重要的。
然而，Konica Minolta的镜组的质素是绝对可以让人放心的，我试过近投至远投，全程都几乎没有变形，也几乎没有四角色散，影像也是清晰透彻，充满立体感。

[ 本帖最后由 一叶知秋a 于 2007-11-17 13:59 编辑 ]

一叶知秋a

交易区新帖推荐

一支靓镜覆盖短投至中投与前作一样，这部机是中短距投影，投80寸距离为2．55米至3．76米，投100寸则是3．2、米至4．71米，所以也很适合香港普遍的居住环境。Lens Shift方面也是一样，只提供垂直手动调节。至於噪音方面，厂方没有提供数据，但实际聆听，其噪音即使是用光度较强的光力也很细，相信就算将投影机放近观影位置影响也不大，这种噪音水平估计应该低於30dB。

光泡力度稍逊
VP11-S1H跟其前代机一样，使用了200W高压水银灯，但流明为700ANSI,这对於市面上一般都过1000ANSI亮度的投影机而言，光力的确是有点不足。实际量度，尽开光圈下，匹配上Stewart Grey Hawk Reference 16:9 96寸浅灰梗幕，亮度刚好为12fL(foot Iambert)，根据SMPT巨(SocietyOf  Motion Picture and Television Engineers)的规格，商业电影院的投影机最亮点(没有装菲林下)亮度标准为16fL，不过家庭影院中，一般都不一定要去到16fL，尤其是有些朋友喜欢看一些比较柔和的画面，所以由12fL到18fL都是合符标准的。
不过，如果想要看光亮一点的画面，有两个方法，第一是投细一点画面尺寸，第二是使用较高增益的屏幕，例如Stewart的Studiotek 130等。

一叶知秋a

不要拣伽玛D及E
Marantz VPll-S1H投影机多年来都提供了极丰富调校选项。今次当然也没有例外，先讲伽玛选项，这部投影机提供了多达8项预设伽玛，包括预设A至E再加Standard、Theater、Dynamic三项，不过其中D及E是把伽玛曲线扭曲了以获取『感觉上』更强的对比度，所以最好不要采用，而A至C的伽玛则是介平1．8至2．2之间，结果我选用了最接近标准2．2的伽玛C。

一叶知秋a

6500K不是标准？
色温方面颇具玩味，VPll—S1H的预设色温一共有六项，包括1-5及HB(High Bright)，色温读数如下：可以见到的是，『2』的色温几乎就是6500k了!不过单用肉眼观看．也觉得它偏绿，结果用RGB Level一看，果然绿色偏多，那为什么色温K仍然是6500呢?这个要详细解释会长篇大论，而且太复杂了。来日有机会再跟大家分享吧，简单解说是色温K仅反映CIE表上X轴数掳，在X轴上0.314位置的任何一点色温都是6500K。
因此，我们一直以来说『6500K是标准』其实是有点逻辑上的错误，事实为『标准是6500K，但6500K不是标准，只是概括了标准而已』。真正白色的标准是X及丫轴的交接点『D65』，X轴为0．314，丫轴为0．3240由上一代的VPl2-S4、VPll-S1，其色温都非常准确，不过今次则不准了，需要调校过才能准确达到D65，不过要调校也十分容易，而且表现也十分稳定，实属高水准。
CIE色域仅绿色稍微偏离
CIE色域的量度，VPll-S1H再次高分过关，在HDTV的色域内，红色及蓝色完全达标，即使最难达到标准，人眼最敏感的绿色，也只是轻微偏离。

一叶知秋a

真实对比度
对比度方面，与之前的版本差不多。0IRE时(最黑)是0.008fL(0.027cd/m2)，100 IRE时(最光)是10．2fL(34．948cd/m2)，真实对比度为1275：1，同样地，0.008fL是非常的黑，相信能满足对黑位有极高要求的用家。
支援1080/24p
VP11-S1H采用DLP DMD 0．95寸Dark Chip 3版本，是目前德州仪器最顶级的单片式1080p显像元件。其影像处理芯片为GENNUM VXP，不论是HDMI抑或色差都能顺利接收1080i／p的讯号，处理、080p的画面时Overscan为0％，即是1920x1080的画面能点对点悉数显示。
新功能方面，VPll-S1H能全面支援1080/24p显示，看《X-MEN：Last Stand》蓝光碟，动作显得十分流畅。

一叶知秋a

交易区新帖推荐

色彩偏移问题
数码式投影机，几乎全部都有色彩偏移(Color-Shifting)问题，在表现光亮画面时会偏色，主要是偏冷色，Color—Shifting的出现是因为Pixel在强光时出现失真(Clipping)，如果不理会它的话，那画面的光亮地方都出现严重偏冷色，但将对比度降低去解决这问题的话，画面动态又会削弱了。因此，这个是两难的处境，VPll-S1H也有出现Color-Shifting，但不算严重，Contrast在21以下都没有出现Clipping。
色彩偏移问题
数码式投影机，几乎全部都有色彩偏移(Color-Shifting)问题，在表现光亮画面时会偏色，主要是偏冷色，Color—Shifting的出现是因为Pixel在强光时出现失真(Clipping)，如果不理会它的话，那画面的光亮地方都出现严重偏冷色，但将对比度降低去解决这问题的话，画面动态又会削弱了。因此，这个是两难的处境，VPll-S1H也有出现Color-Shifting，但不算严重，Contrast在21以下都没有出现Clipping。

一叶知秋a

处理1080i 视频讯号为了能更精确客观地测试高清势代的播放机及投影机，我拣来了HQV的HD  HQV Benchmark BlU-Ray及HD-DVD测试评分光碟，作为测试的工具。当中主要是以1080i Video Source及Film Source测试播放机及投影机倍线器的i/p转换能力。
以Blu-Ray测试1080i Video。『Video Resolution Loss Test』中所有垂直及水平的三种扫描线全部都顺利过关，至於白线打圈测试移动斜线会否起锯齿的『Jaggles Test』亦都一样高分过关。
转换了AVIA Pro的NTSC 480i『Jaggies Test』，看几个片段，包括赛车场Pan Shot等，斜线都几乎能全部锁定了。
一般而言，1080i Video比较考机，很多时倍线器都会在Video Source时出问题，结果全部都过关，这的确反映出VP11-S1H Scaler的利害。
处理1080i 电影讯号
HQV Benchmark BlU-Ray中的『Film Resolution Loss Test』，移动的三种垂直及水平扫描线，只有一格未能完全锁定,这个测试是非常严格的，我利用这个Test Pattern看过三、四部1080p的投影机，暂只有VPll-S1H及SIM2的D80投影机表现最为理想，只有一格最密的水平扫描线在移动及停止的瞬间锁不定而已。

一叶知秋a

处理画面杂讯优良
HQV Benchmark Blu-Ray还有一项测试是杂讯干扰，不论在标清SD抑或是现在HD高清年代，Noise仍然是对画面有著重大的影响，因此，控制干扰仍然是器材必需要处理的一环。
Samsung BD-P1000的NR关掉，由Marantz VPll-S1H负责，播出极多Noise的画面时，只需要将NR轻微提高即可减少讯噪，不过NR过多又会影响画面的流畅度，所以NR最多只可推大数级而已。不过如果播放机的处理及质素更佳的话，投影机上的NR理应关掉。经过了一大轮充满理论的测量及测试之後，终於来到了主观的部份了。

高密度高解像力
播放《踢挞小企鹅》(HapPY Feet)Blu—Ray碟，找一些雪山远景测试其解像力，结果都非常理想，由雪地上的雪粒到雪山的山脉，抑或是企鹅身上的软毛，都丝毫毕现，而且清晰之余也不会过Sharp、起边及出现干扰等，而且画面讯噪及解像度之间的平衡控制得非常之好。再看《时凶感应》(deja vu)日版Blu-Ray碟，个人颇喜欢这套电影，是导演Tony Scout近十年罕有的佳作，至於为什么要买日版有繁体中文字幕，翻译跟港版DVD是一样的。看此片的一些Wide Shot，例如新奥尔良风灾後的实景，该地的颓垣败瓦清晰易见，越是清晰，越是感觉到风灾对该地的破坏是何等利害。再看男女主角的近写，可以看到其他投影机所未能表达的『立体感』，这应该归功於KM制作的镜头拥有超高质素。

一叶知秋a

颜色自然 肤色红润
颜色方面，我先找来了《幽灵车神》（Ghost Rider)Blu-Ray碟，试前段一些马戏班外的景色，这一段颜色比较暖，试过一些造色较差的DLP投影机，即使调校好後，黄色仍然会偏绿，不过VPll-S1H当然没有这个问题，黄色就是黄色，男女主角在草原上定情，草地也一样翠绿。
换了看日本BS HD档，看日本四人女子组合Zone早两年红白的演出，她们穿着的鲜红色制服，经由VP11-S1H播放非常抢眼，红色不会变成枣红色，四位美少女的肤色也是白里透红的，非常靓，非常自然，DLP投影机很少能呈现到这么自然的色彩。
快动作反应一样快
处理快动作，也是颇考DLP投影机的，看《铁金刚智破皇家赌场》(Casino Royale)，看一些高速移动镜头，也很难见到烂尾或拖尾。一些中速Pan Shot烂尾也不明显，基本上做到了DLP最高质素的画面反应了。
黑场够黑  白场够白
试《Ghost Rider》中大量的黑暗场景，黑位本身已经是DLP的强项，Marantz的黑位更加是强中之强，所以暗场一句到尾就是实净。
至於白场，我找回了《Happy Feet》试雪景，虽然本刊的VPll-S1H光泡用了逾二百小时，最亮点刚好达标，但老实说当实际观看时，在本刊的全黑不反光房间中，雪景也一样够力，而且最光的地方仍然看到所有细节。此外，VP11-S1H向来做得也十分出色的就是彩虹效应极少，在一些白色多而且动作大的画面时，拥有『彩虹眼』的我也很难看到彩虹，单Ch巾DLP看来只有Marantz能将彩虹控制到如此少的地步。

一叶知秋a

总结
Marantz VPll-S1H HDMI 1.3的目录上可以看到Deep Color选项，可是手上并没有能支援Deep Color的播放机，所以未有测试到Deep Color的利害。不过这一年来对投影机的认知又增长了一点点，加上高清世代已经到临，所以今次测试这部机後，对它的实力有更深一层的认识，更为明白它贵在哪些地方，当然，市面上越来越多平价1080p DLP投影机面世，即使Marantz自家也推出了1080p DLP平价版VP15-S1，但讲到绝对质素，我相信VP11-S1H仍然是稳守住同级的霸主地位。

一叶知秋a

Marantz VPll-SlH l080p DLP投影机规格：
显像元件：DMD 1寸1920X1080 Dark Chip 3
光泡：200W高压水银灯
亮度：700ANSI Lens Shift：有
投影距离：2.8-9.8米
对比度：6500：1
HDMI输入X2、色差输入X 2等
色彩飞轮：7色6速
光泡寿命：2000小时
尺寸(HXWXD）15.9X40.6×48.3(cm)
重量：13kg

一叶知秋a

来源http://www.av-pj.com/info.asp?articleid=1632
感谢[s:20] 【作者】：小强   【编辑】：Anndy   [s:20] [s:20] [s:20] [s:20] [s:20]

[ 本帖最后由 一叶知秋a 于 2007-11-13 16:26 编辑 ]

一叶知秋a

美图大家赏 肢解JVC高清投影机DLA-HD1内部图
      前几天我们发布了一篇光源JVC1080P 高清投影机DLA-HD1的测试文章，详尽的介绍了这款投影机的性能特点。为了能让广大的烧友更细腻的了解这款投影机的细节特征以及内部构造情况，以便能全方位的加深对这款投影机的认识，今天我们我就和大家一起来鉴赏一下DLA-HD1的整机的分解图片，保证让大家大过眼福。

    DLA-HD1属于 D-ILA家用投影机系列，可以看作是2004年末投入市场的"DLA-HD11K/HD11KL/HD12K/HD12KL"投影机的后续产品，运用的是与索尼SXRD投影机相同的LCOS技术，核心为JVC新开发的第二代0.7英寸D-ILA芯片，物理分辨率1920×1080，该机运用的是与索尼SXRD投影机相同的LCOS技术，核心为JVC新开发的第二代0.7英寸D-ILA芯片，借助这款投影机的问世，JVC也成为了LCOS阵营内继索尼外全球第二家开发出1080P投影机的企业。

一叶知秋a

内容导航：

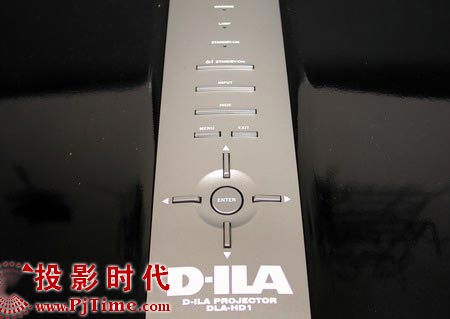

JVC高清投影机DLA-HD1顶部按钮图，所有按钮都是整齐排列有序

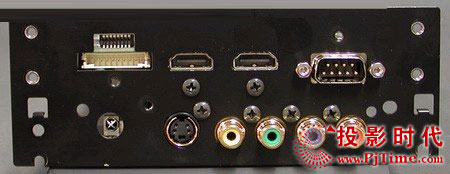

JVC DLA-HD1家用投影机 背面接口

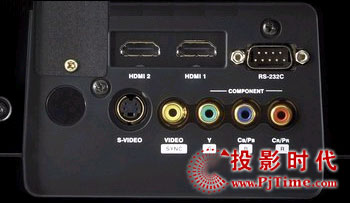

JVC DLA-HD1家用投影机 接口放大特写

    在端子设置方面，DLA-HD1也考虑的非常周到，共设置有两组 HDMI端子、一个复合视频 RCA (Y/Pb/Cr)、S-Video端子和一个组合 RCA端子，为了便于对投影机进行控制，该机还设置有一个RS232C控制接口。

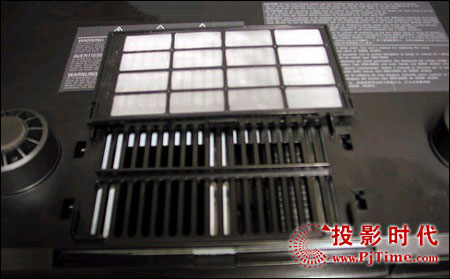

JVC高清投影机DLA-HD1的底部散热口

   此处，我们仅从外观上看到JVC DLA-HD1家用投影机的外部散热口，在第5页，我们将从内部结构详细看到该投影机的排风体系原理。

一叶知秋a

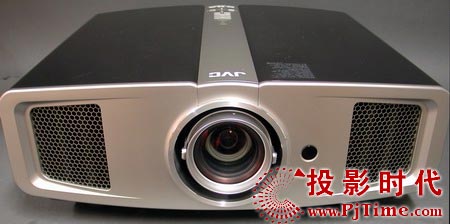

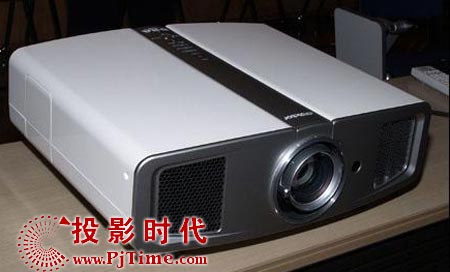

没有拆箱前的DLA-HD1投影机整体图
