我的听音室装修之----专用地线篇（一）

wsrp

我的听音室装修之----专用地线篇（一）

新房子入手近一年了，筹划了大半年的时间进行装修准备，终于在九月动工了！装修的一个重要部份就是专用听音室的设计与装修．我愿把这部份过程进行现场转播并与大家分享，好了，就先从电源入手把：

一．专用地线的设置
　　　关于电源地线，有很多种敷设法，造价有高有低，也可以利用小区建筑物的公共接地，但一般小区的公共接地的阻抗都在4欧左右，并切可能有杂波出现。因此，我下决心自已做一个专门的接地，要求接地的地阻抗小于2欧。因此专门委托了成都一家专业公司代为施工。
    下面就看图吧：

(家电网太慢了,不要怪我上图慢哈....)

[ 本帖最后由 wsrp 于 2007-10-8 11:21 编辑 ]

wsrp

交易区新帖推荐

我的房子在一、二楼，车库也在楼下，刚好在车库边上就有一条长十来米，宽2米的绿化带，正好用来做接地；

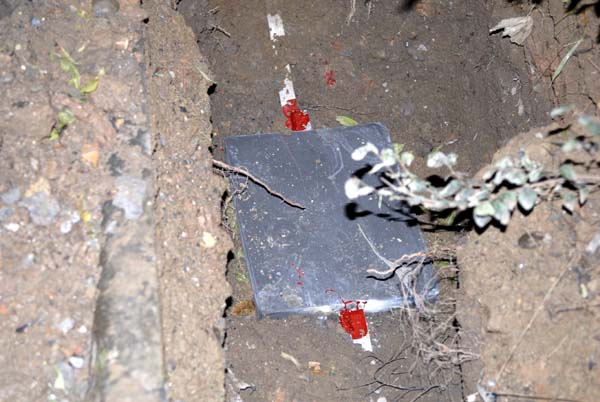

一共用了四个专用接地模块（一般情况下用两块就可以了，根据不同地域的土质不同，可适当增减），向下挖了1米深的土坑...

[ 本帖最后由 wsrp 于 2007-10-8 14:26 编辑 ]

wsrp

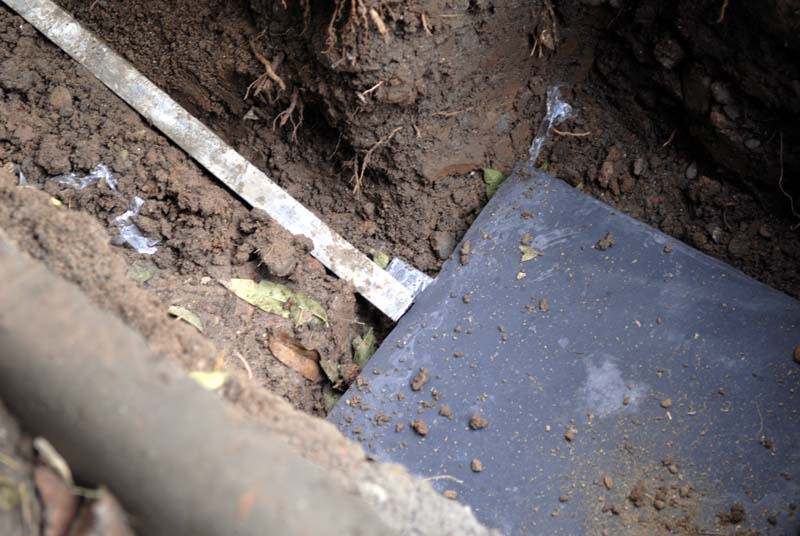

专用的接地模块，模块之间用热浸锌扁钢进行焊接，接处要刷防锈漆....

[ 本帖最后由 b29-mk 于 2007-10-8 14:44 编辑 ]

b29-mk

点击阅览
应该有的[s:15]

dcs972

好帖！加分！
[s:20] 有条件的朋友处理好地线这一关，对于发烧质素提高帮助不小！

wsrp

交易区新帖推荐

上传有限制了，只有明天再上传了.....:Q

b29-mk

地线与地水平面落差越大越好
一欧姆的理想数据值是由殊种材料凑为一起
就拿你坑侧中的那条管道就有干扰
最好方园十里无工业噪源点
哎.......

wsrp

原帖由 b29-mk 于 2007-10-8 14:51 发表
地线与地水平面落差越大越好
一欧姆的理想数据值是由殊种材料凑为一起
就拿你坑侧中的那条管道就有干扰
最好方园十里无工业噪源点
哎.......

Ｂ版指点得对，可理想的敷设条件基本上是水中花、镜中月了，我辈就只好尽人事了，其它的就听天由命吧！！！

wsrp

先把文字上了，以后再补图了。。。

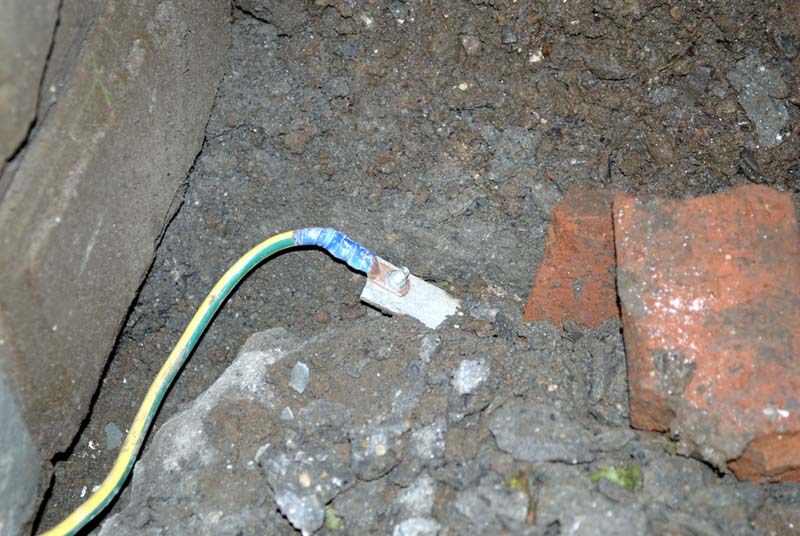

接地极采用双极接地法，一极焊接在建筑物主体钢精上，另一极用３５平方的铜线接入室内“等电位联接箱”中，再从“等电位联接箱”用３５平方的铜线接入听音室的专用配电箱中就ＯＫ了.

[ 本帖最后由 wsrp 于 2007-10-9 10:50 编辑 ]

wsrp

关于电源线与墙插
　　由于小区的入户线（从电表出来到家用配电箱）只有１０平方大，因此，我也就从配电箱中拉了一组１０平方的铜线到听音室的专用配电箱（由于距离较远３５米多，没有同时拉几组专线，只是拉了一组总线）．
　　由听音室的配电箱再分出８组６平方的铜线到墙插，这８组线用的是倍耐力电源线
　　墙插用的是美国禾宝８３００墙插
    听音室配电箱里用了８只德国产的西门子漏电保护开关，其中４０Ａ的两只，２５Ａ的６只

[ 本帖最后由 wsrp 于 2007-10-8 16:08 编辑 ]

b29-mk

原帖由 wsrp 于 2007-10-8 15:50 发表
关于电源线与墙插
　　由于小区的入户线（从电表出来到家用配电箱）只有１０平方大，因此，我也就从配电箱中拉了一组１０平方的铜线到听音室的专用配电箱（由于距离较远３５米多，没有同时拉几组专线，只是拉了一组 ...

其实将这段认真做就非常不错了
你做得对[s:20]
再者你使用的高档器材抗一般音频干扰均比低档器材强N倍,本身它都带有一定消化其消噪能力
特别是全平衡对称电路设计对其是很有效的,当然将接插头各端子部份换成佬锂金属正如你所处理地那样是再好不过:victory:

zxmwy

呵呵，王兄搞真格的了！
人家说地线用地网最好？和你的方法有什么区别？

乐林8t

哈哈，好！发烧的精神来了，要表扬一下wsrp 的实践[s:20]

wsrp

原帖由 zxmwy 于 2007-10-10 18:30 发表
呵呵，王兄搞真格的了！
人家说地线用地网最好？和你的方法有什么区别？

地网用于土质导电良好的地域,我们这里原来是河滩地，且地质导电情况不太好，所以就用了专用的接地模块....
还有，用地网你还要考虑地网线的抗氧化和腐蚀能力，建议用接地模块

wsrp

原帖由 乐林8t 于 2007-10-10 19:47 发表
哈哈，好！发烧的精神来了，要表扬一下wsrp 的实践[s:20]

谢谢乐林兄的支持...
