[其它] 您也可以成为线材DIY高手!!!进阶篇

[复制链接]

5

主题

201

帖子

14

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
1
注册时间
2001-11-21
 楼主| 发表于 2007-9-1 11:52 | 显示全部楼层
1. 加强抑震式

可以采用各类型的材料,如珍珠棉、发泡的EVA,海绵,或高弹性的橡胶等等,
我们这里提供参考是用空调机铜管用的保温泡绵管,弹性不错的,对这种材质就不太了解,
在上次DIY线材的基础上作修改,

[ 本帖最后由 凯韵鸣 于 2007-9-1 12:22 编辑 ]

保温泡绵

保温泡绵

保温泡绵特写

保温泡绵特写

线材裹得不太美观

线材裹得不太美观

导线裹得太厚

导线裹得太厚

用珍珠棉再次将导体裹好

用珍珠棉再次将导体裹好

套进线材后

套进线材后

套进保温泡绵的完成效果

套进保温泡绵的完成效果
回复 支持 反对

使用道具 举报

5

主题

201

帖子

14

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
1
注册时间
2001-11-21
 楼主| 发表于 2007-9-1 11:53 | 显示全部楼层
保温用的泡绵管一般在空调机配件商店有售,这次用的是直径15mm、1.8米长,每条1.8元。
回复 支持 反对

使用道具 举报

5

主题

201

帖子

14

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
1
注册时间
2001-11-21
 楼主| 发表于 2007-9-1 12:13 | 显示全部楼层

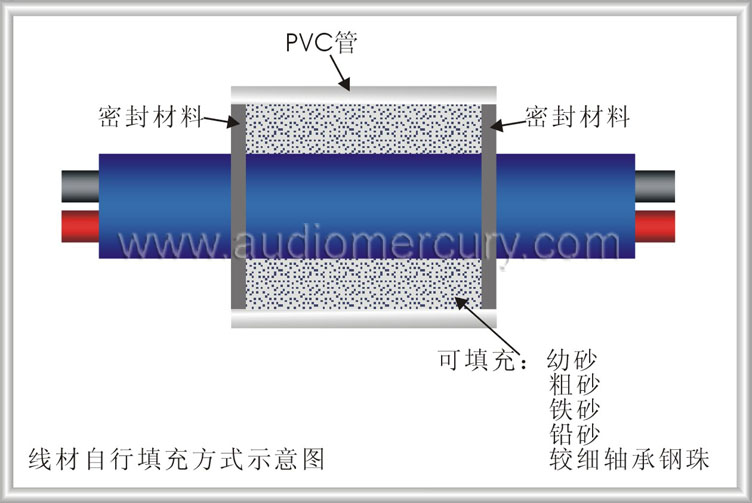

2. 线材自行填充方式

由于未找到相关填充材料,
只好简单拍几张图片,提供示意图参考

[ 本帖最后由 凯韵鸣 于 2007-9-1 12:21 编辑 ]
回复 支持 反对

使用道具 举报

88

主题

4127

帖子

388

威望

核心会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

积极参与奖

交易诚信度
12
注册时间
2004-8-29
QQ
发表于 2007-9-1 12:15 | 显示全部楼层
[s:20] [s:20]
音联邦
回复 支持 反对

使用道具 举报

5

主题

201

帖子

14

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
1
注册时间
2001-11-21
 楼主| 发表于 2007-9-1 12:18 | 显示全部楼层
具体操作步骤:

1).先将PVC管的一端密封,可以用玻璃胶、热熔胶或其他密封材料,
2).灌入适量的填充材料,将另一端密封即可,示意图中介绍的材料比较容易找到,
3).至于填充量,则视乎不同的线材材质,及个人听感取向而定,
4).PVC管的长度可长可短,要结合线材的声音特点及通过试验才知实际尺寸,
5).PVC管的直径视乎线材的外径及填充量而定,

注:到五金店买PVC胶管时,本来要买内径是25mm管壁较厚的管,但店员不肯剪1.5米给我,
无奈之下买了1米长的洗衣机排水管作示范,敬请注意!
油浸线也是同样方式,密封性要求更高,
用这方法制作的电源线建议只使用于前级或CD机,不建议使用于功放,因功放的微调较更为复杂

[ 本帖最后由 凯韵鸣 于 2007-9-1 12:21 编辑 ]
香港弦声音响
回复 支持 反对

使用道具 举报

5

主题

201

帖子

14

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
1
注册时间
2001-11-21
 楼主| 发表于 2007-9-1 12:20 | 显示全部楼层
3. 线材DIY有源屏蔽方式

手头也没有要应用材料,
只好用示意图来介绍,
这是比较流行的玩法,
简单理解这种方式,是在线材的外层加入直流电,形成直流电场作屏蔽,隔离外界干扰,
直流电的供应可以用干电池和直流电源(一般称变压器),
个人倾向用直流电源,原因是它的直流电场比干电池稳定些,且加入LED灯构成回路,
相关实施:
1.找一个9V~12V的直流电源和适合套线用的金属网(铜网或镀锡网),一般工业电器的商店有售,
2.套好金属网在线材的外面,然后将正极接上,
3.LED灯的一端和金属网连上,另一端和直流电源的负极连接,灯亮后就大功告成,
4.最好能在金属网外面加上绝缘层,以防短路。
回复 支持 反对

使用道具 举报

5

主题

201

帖子

14

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
1
注册时间
2001-11-21
 楼主| 发表于 2007-9-1 12:26 | 显示全部楼层
友情提示:
以上的三种方式,会为DIY线材增加不少乐趣,
需注意以下几点:
1. 前提必须以安全至上,因电源线负载强电量
2. 这些方式不仅只应用在BONASP-530线材,还可以应用在其他的散线,
3. 这些方式不仅只应用在电源线方面,更可延伸到讯号线、音箱线及各种用途的线材,
4. 这些方式会对声音产生改变,但并不表示一定会靓声或符合您个人听音品味,
5. 仅供个人用途,不作商业销售,
6. 仅为线材DIY的应用,不代表BONA会推出

本人没有试过方式2和方式3,如各位通过试验后请发贴详解,
方式1+方式3估计是比较有玩头,
各方友好若有其他线材DIY方式,不妨拿出来和大家分享,
常言道:独乐不如众乐!

[ 本帖最后由 凯韵鸣 于 2007-9-1 12:33 编辑 ]
回复 支持 反对

使用道具 举报

14

主题

561

帖子

38

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
9
注册时间
2003-10-31
发表于 2007-9-1 12:42 | 显示全部楼层
原帖由 发穷烧 于 2007-8-30 19:43 发表
发两张与LZ制作略有不同的图。大家分享。
用于REGA BRIO3功放,推VEGEN IMAGE-1MKII音箱,原来略微剌耳的高频没有了,正如所料的低频沉了下来,力水好象也足了。不错,不错。

该图可以打一成语:削足适履。[s:97]
回复 支持 反对

使用道具 举报

6

主题

384

帖子

7

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
5
注册时间
2003-9-26
发表于 2007-9-1 13:40 | 显示全部楼层
呵呵,多谢凯韵鸣分享。现在知道怎么DIY有源屏遮线了!
回复 支持 反对

使用道具 举报

5

主题

201

帖子

14

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
1
注册时间
2001-11-21
 楼主| 发表于 2007-9-1 14:31 | 显示全部楼层
原帖由 哈奇奇 于 2007-9-1 13:40 发表
呵呵,多谢凯韵鸣分享。现在知道怎么DIY有源屏遮线了!


搞定后,别忘记上图分享你的杰作[s:97] [s:97] [s:97]
回复 支持 反对

使用道具 举报

5

主题

201

帖子

14

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
1
注册时间
2001-11-21
 楼主| 发表于 2007-9-1 20:42 | 显示全部楼层
不错的方法,大家分享
回复 支持 反对

使用道具 举报

0

主题

7

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2007-8-27
发表于 2007-9-12 22:05 | 显示全部楼层

惹事了,还请LZ帮忙。

上次制作的那条电源线被朋友打劫,刚刚来电话要我用一条2米的去换,不然就没收我那条。你看这不是惹事吗?
回复 支持 反对

使用道具 举报

5

主题

201

帖子

14

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
1
注册时间
2001-11-21
 楼主| 发表于 2007-9-13 20:39 | 显示全部楼层
原帖由 发穷烧 于 2007-9-12 22:05 发表
上次制作的那条电源线被朋友打劫,刚刚来电话要我用一条2米的去换,不然就没收我那条。你看这不是惹事吗?


今天收到你的汇款,货已发,请注意收货。
回复 支持 反对

使用道具 举报

17

主题

1232

帖子

112

威望

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

交易诚信度
3
注册时间
2006-4-19
发表于 2007-9-13 21:52 | 显示全部楼层
[s:20] [s:20]
回复 支持 反对

使用道具 举报

5

主题

333

帖子

46

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2001-11-21
发表于 2007-9-13 22:07 | 显示全部楼层
奸人和托儿
鼓吹线材能改善音质的不是奸人就是文盲。
