[原创]平板电视绝配的廉价HTPC主板AMD690G是否支持H.264的720p和1080i硬件加速的测试

小小爱因斯坦

目前很多朋友都想为自已的平板电视(LCD/PDP)配一台廉价的PC主机，目前的情况，我认为 AMD X2 系列CPU 加 AMD 690G 主板是绝配！

AMD 690G主板集成显卡带DVI或HDMI输出，支持 480p/720p/1080i的 MPE2/H264/VC1硬解压，集成 HD 7.1声道的声卡，集成千兆网卡。

AMD 690G主板最关键两个字：便宜，现在市场主流的690G主板也就不到500元。

AMD X2 系列CPU，性能也不错，关键两个定：便宜，呵呵，60纳米技术的 AMD X2的65W TDP功耗民也是得到大家认同的。

另外，集成主板的优势，还有两点就是低功耗和低噪音，节能静音廉价高性能的HTPC，当然AMD组合称王。


---------------------------------------------------------------------------------------------------------------------

1楼首贴的测试过程很枯燥，有兴趣的可细看，或直接到2楼的回贴中去看测试结果

---------------------------------------------------------------------------------------------------------------------

AMD 690G 支持h.264硬件解码一说，在网上看了多篇文章，有人说支持，有人说不支持，如何定论，百思不得其解。

毛主席说得好，实践是检验真理的唯一标准，那我自己也搞个测试，看看到底是怎么回事。呵呵！

按 AMD(ATI)的说法，安装了驱动AVOIO就会自动打开硬件加速，因为在多个视频解码器设置里，打开或关闭硬件加速都是一样的效果，

690G 按ATI官方说法支持 480p/720p/1080i 的 h.264硬件解码，但我个人认为严格地说应该是硬件加速，因为真正的硬件解码不需要CPU的。

G90G 的h.264下的480p硬件加速已经有人证实，但690G 集成的X1250显卡真的具有 720p/1080i的硬件加速功能吗?

一个有趣的现象，在控制面板显示的属性中有关硬件加速的设置已经被锁住，奇怪？ATI 为什么这样做呢？



由于无法通过应用程序或ATI 的CCC控制中心关闭硬件加速,所以我想到一个测试办法,应该可以测到 690G是否真的具备ATI所说硬件解码功能，

一是通过调节CPU的频率，通过降频到低端CPU频率和超频提高CPU主频，来看GPU在h.264解码中所起的作用，

二是通过调节GPU的频率，来测试同样主频下，GPU频率提高（即速度性能提高）后，GPU在h.264解码中的作用。


下面开始我自己的测试，欢迎大家一起来讨论

硬件设备:

CPU:   AMD X2 4800+ ( 65nm )
内存：金邦 DDR2-800 白金条 1G x 2 双通道
主板：双敏 U690GM-HDMI PRO, 集成 X1250 显卡（分配256M内存作为显存)
硬盘：希捷 SATA 80G

软件环境：

操作系统： Windows Vista Ultimate 简本中文版
显卡驱动： ATI 催化剂 7.4版 for vista32 (驱动程序版本具体为 8.360.00)
播放软件： Media Player Classic
视频解码： CyberLink H264/AVC decoder (PDVD7.x)
音频解码： CyberLink Audio decoder

备注: 虽然AMD X2 系列 + CoreAVC视频解码的效率要更高点,为了测试更有可比性,所以仍选用了大家平时测试时爱用的PowerDVD 7.x的解码器。

测试视频：

720p  :  [兄弟连].Band.Of.Brothers.eps07.2001.HDRE.x264.dts-SiLU.mkv       码率： 5M  bps
1080i :  [南极大冒险].Eight.Below.HDTV.1080i.h264.orbitlee@silu.disk3.mkv  码率： 9M  bps
1080p :  [深蓝]Deep.Blue.HDTV.1080P.H264.DTS.orbitlee@silu.disk1.0001.ts   码率： 21M bps


计划通过调节GPU频率和CPU频率来进行测试

1) X1250 GPU 默认 400mhz ，
   CPU 调频至 X2 3000+ ( 200 x 8 )、X2 3600+ (200x9.5) 、X2 4200+ (200x11) 、X2 4800+ （200x12.5）、X2 5400+ (224x12.5)

2) X1250 GPU 超频 520mhz ，
   CPU 调频至 X2 3000+ ( 200 x 8 )、X2 3600+ (200x9.5) 、X2 4200+ (200x11) 、X2 4800+ （200x12.5）、X2 5400+ (224x12.5)


备注说明： 由于有后台程序运行和打开了多个程序窗口，在未播放视频时 cpu 的占用率为 2% - 4% 。

           测试《深蓝》时，由于是只下载了300M片段，所以开始播放是海豚跳出大浪扑面，CPU占用瞬间冲上峰值,

           播放视频的前几秒，cpu占用都冲得很高，估计这不是视频码率高的原因引起的，而是程序播放,硬盘读写的原因。

           随后的“几个大浪”才真实反应了测试情况。


1. X1250 GPU 默认 400mhz , 降频至 X2 3000+ ( 200 x 8 = 1.6 G ) ，内存频率 643 MHz

( 我想这个 X2 3000+ 1.6G 相当于 Athlon64 3000+ 1.8G 吧 )

Everest 4.10.0009版检测的硬件信息:
CPU 类型       DualCore AMD Athlon 64 X2
CPU 别名       Brisbane-512
CPUID CPU名称  AMD Athlon(tm) 64 X2 Dual Core Processor 4800+
CPU 时钟频率   1607.2 MHz  (原始频率: 2500 MHz)
CPU 倍频       8.0x
CPU 前端总线   200.9 MHz  (原始频率: 200 MHz)
内存总线       321.4 MHz  (DDR2内存频率 623 MHz)
DRAM:FSB 比值  CPU/5
内存计时       5-6-6-15  (CL-RCD-RP-RAS)    Command Rate (CR)   2T
GPU 代码名称   RS690  (Integrated 1002 / 791E, Rev 00)
GPU 时钟频率   401 MHz  (原始频率: 400 MHz)


1.1  X1250 GPU 默认 400mhz , X2 3000+ ( 200 x 8 ) ，内存频率 643mhz
H.264 720p  :  [兄弟连].Band.Of.Brothers.eps07.2001.HDRE.x264.dts-SiLU.mkv
CPU占用率在14%-45%，平均30%左右
实际观看效果：流畅




1.2  X1250 GPU 默认 400mhz , X2 3000+ ( 200 x 8 ) ，内存频率 643mhz
H.264 1080i  :  [南极大冒险].Eight.Below.HDTV.1080i.h264.orbitlee@silu.disk3.mkv
CPU占用率在40%-80%，平均 60% 左右
实际观看效果：流畅




1.3  X1250 GPU 默认 400mhz , X2 3000+ ( 200 x 8 ) ，内存频率 643mhz
H.264 1080p :  [深蓝]Deep.Blue.HDTV.1080P.H264.DTS.orbitlee@silu.disk1.0001.ts
CPU占用率在88%-99%，平均 96 %左右，连续卷起的几个大波浪CPU占用在93%-98%之间。
实际观看效果：基本流畅，虽然没有画面破损，但其中几码率峰值时的视频的速度明显有停顿感，估计帧数降到15/秒帧以内了。




2.  X1250 GPU 默认 400mhz , 降频至 X2 3600+ ( 200 x 9.5 = 1.9 G ) ，内存频率 763 MHz

Everest 4.10.0009版检测的硬件信息:
CPU 类型        DualCore AMD Athlon 64 X2 3600+
CPU 别名        Brisbane-512
CPUID CPU名称   AMD Athlon(tm) 64 X2 Dual Core Processor 4800+
CPU 时钟频率    1908.6 MHz  (原始频率: 2500 MHz)
CPU 倍频        9.5x
CPU 前端总线    200.9 MHz  (原始频率: 200 MHz)
内存总线        381.7 MHz (DDR2内存频率 763 MHz)
DRAM:FSB 比值   CPU/5
主板芯片组      AMD 690G, AMD Hammer
内存计时        5-6-6-15  (CL-RCD-RP-RAS) Command Rate (CR)  2T
显示卡          ATI RS690 Chipset
GPU 代码名称    RS690  (Integrated 1002 / 791E, Rev 00)
GPU 时钟频率    401 MHz  (原始频率: 400 MHz)


2.1  X1250 GPU 默认 400mhz , X2 3600+ ( 200 x 9.5 ) ，内存频率 763mhz
H.264 720p  :  [兄弟连].Band.Of.Brothers.eps07.2001.HDRE.x264.dts-SiLU.mkv
CPU占用率在14%-43%，平均25%左右
实际观看效果：流畅





2.2   X1250 GPU 默认 400mhz , X2 3600+ ( 200 x 9.5 ) ，内存频率 763mhz
H.264 1080i  :  [南极大冒险].Eight.Below.HDTV.1080i.h264.orbitlee@silu.disk3.mkv
CPU占用率在40%-70%，平均 55%左右
实际观看效果：流畅






2.3   X1250 GPU 默认 400mhz , X2 3600+ ( 200 x 9.5 ) ，内存频率 763mhz
H.264 1080p  :  [深蓝]Deep.Blue.HDTV.1080P.H264.DTS.orbitlee@silu.disk1.0001.ts
CPU占用率在80%-90%，平均 85 %左右 ，连续卷起的几个大波浪CPU占用在82%-88%之间。
实际观看效果：流畅






3.  X1250 GPU 默认 400mhz ,降频至 X2 4200+ ( 200 x 11 = 2.2 G ) ，内存频率 737 MHz

Everest 4.10.0009版检测的硬件信息:
CPU 类型        DualCore AMD Athlon 64 X2 4200+
CPU 别名        Brisbane-512
CPUID CPU名称   AMD Athlon(tm) 64 X2 Dual Core Processor 4800+
CPU 时钟频率    2209.8 MHz  (原始频率: 2500 MHz)
CPU 倍频        11.0x
CPU 前端总线    200.9 MHz  (原始频率: 200 MHz)
内存总线        368.3 MHz  (DDR2内存频率 737 MHz)
DRAM:FSB比值    CPU/6
内存计时        5-6-6-15  (CL-RCD-RP-RAS)  Command Rate (CR)  2T
GPU 代码名称    RS690  (Integrated 1002 / 791E, Rev 00)
GPU 时钟频率    401 MHz  (原始频率: 400 MHz)


3.1  X1250 GPU 默认 400mhz , X2 4200+ ( 200 x 11 ) ，内存频率 737 Mhz
H.264 720p  :  [兄弟连].Band.Of.Brothers.eps07.2001.HDRE.x264.dts-SiLU.mkv
CPU占用率在12%-32%，平均20%左右
实际观看效果：流畅




3.2   X1250 GPU 默认 400mhz , X2 4200+ ( 200 x 11 ) ，内存频率 737 Mhz
H.264 1080i  :  [南极大冒险].Eight.Below.HDTV.1080i.h264.orbitlee@silu.disk3.mkv
CPU占用率在30%-60%，平均 50%左右
实际观看效果：流畅




3.3   X1250 GPU 默认 400mhz , X2 4200+ ( 200 x 11 ) ，内存频率 737mhz
H.264 1080p :  [深蓝]Deep.Blue.HDTV.1080P.H264.DTS.orbitlee@silu.disk1.0001.ts
CPU占用率在70%-82%，平均 77 %左右 ，连续卷起的几个大波浪CPU占用在 74%-80%之间。
实际观看效果：流畅




4.  X1250 GPU 默认 400mhz , 原始频率 X2 4800+ ( 200 x 12.5 = 2.5 G ) ，内存频率 717 MHz

Everest 4.10.0009版检测的硬件信息:
CPU 类型        DualCore AMD Athlon 64 X2 4800+
CPU 别名        Brisbane-512
CPUID CPU名称   AMD Athlon(tm) 64 X2 Dual Core Processor 4800+
CPU 时钟频率    2511.3 MHz  (原始频率: 2500 MHz)
CPU 倍频        12.5x
CPU 前端总线    200.9 MHz  (原始频率: 200 MHz)
内存总线        358.8 MHz   (DDR2内存频率 717 MHz)
DRAM:FSB比值    CPU/7
内存计时        5-6-6-15  (CL-RCD-RP-RAS)  Command Rate (CR)  2T
GPU 代码名称    RS690  (Integrated 1002 / 791E, Rev 00)
GPU 时钟频率    401 MHz  (原始频率: 400 MHz)

4.1  X1250 GPU 默认 400mhz , X2 4200+ ( 200 x 12.5 ) ，内存频率 717 Mhz
H.264 720p  :  [兄弟连].Band.Of.Brothers.eps07.2001.HDRE.x264.dts-SiLU.mkv
CPU占用率在10%-30%，平均20%左右
实际观看效果：流畅



4.2   X1250 GPU 默认 400mhz , X2 4200+ ( 200 x 12.5 ) ，内存频率 717 Mhz
H.264 1080i  :  [南极大冒险].Eight.Below.HDTV.1080i.h264.orbitlee@silu.disk3.mkv
CPU占用率在30%-51%，平均 40%左右
实际观看效果：流畅




4.3   X1250 GPU 默认 400mhz , X2 4800+ ( 200 x 12.5 ) ，内存频率 717mhz
H.264 1080p :  [深蓝]Deep.Blue.HDTV.1080P.H264.DTS.orbitlee@silu.disk1.0001.ts
CPU占用率在60%-75%，平均 68% 左右 ，连续卷起的几个大波浪 CPU占用在 66%-73%之间。
实际观看效果：流畅




5.  X1250 GPU 默认 400mhz , 超频至 X2 5400+ ( 224 x 12.5 = 2.8 G ) ，内存频率 800 MHz

Everest 4.10.0009版检测的硬件信息:

CPU 类型        DualCore AMD Athlon 64 X2 5400+
CPU 别名        Brisbane-512
CPUID CPU名称   AMD Athlon(tm) 64 X2 Dual Core Processor 4800+
CPU 时钟频率    2798.5 MHz  (原始频率: 2500 MHz, overclock: 12%)
CPU 倍频        12.5x
CPU 前端总线    223.9 MHz  (原始频率: 200 MHz, overclock: 12%)
内存总线        399.8 MHz (DDR2频率: 800 MHz)
DRAM:FSB比值    CPU/7
内存计时        5-6-6-15  (CL-RCD-RP-RAS)   Command Rate (CR)    2T
GPU 代码名称    RS690  (Integrated 1002 / 791E, Rev 00)
GPU 时钟频率    401 MHz  (原始频率: 400 MHz)



5.1  X1250 GPU 默认 400mhz , X2 5400+ ( 224 x 12.5 ) ，内存频率 800 Mhz
H.264 720p  :  [兄弟连].Band.Of.Brothers.eps07.2001.HDRE.x264.dts-SiLU.mkv
CPU占用率在7%-27%，平均18%左右
实际观看效果：流畅




5.2   X1250 GPU 默认 400mhz , X2 5400+ ( 224 x 12.5 ) ，内存频率 800 Mhz
H.264 1080i  :  [南极大冒险].Eight.Below.HDTV.1080i.h264.orbitlee@silu.disk3.mkv
CPU占用率在25%-47%，平均 39%左右
实际观看效果：流畅



5.3   X1250 GPU 默认 400mhz , X2 5400+ ( 200 x 12.5 ) ，内存频率 800 Mhz
H.264 1080p :  [深蓝]Deep.Blue.HDTV.1080P.H264.DTS.orbitlee@silu.disk1.0001.ts
CPU占用率在56%-68%，平均 62% 左右 ，连续卷起的几个大波浪 CPU占用在 60%-65%之间。
实际观看效果：流畅




GPU 超频的结果出来了, GPU核心频率提高到 520 mhz 后, 播放720p/1080i的H.264时CPU的占用率下降了,但播放1080p的H.264的CPU占用率没有发生变化.再次验证了 690G 支持 720p/1080i 的h.264硬件加速.





[ 本帖最后由 小小爱因斯坦 于 2007-5-19 17:09 编辑 ]

小小爱因斯坦

第一组测试数据统计,690G x1250 GPU核心频率为400mhz, CPU主频变化时的CPU占用率的情况

H.264 MPG4-AVC 片源	平均 码率	CPU型号	X2 3000+	X2 3600+	X2 4200+	X2 4800+	X2 5400+
		CPU主频	1.6 G	1.9 G	2.2 G	2.5 G	2.8 G
		GPU核心频率	400Mhz	400Mhz	400Mhz	400Mhz	400Mhz
		内存显存频率	643MHz	763MHz	737MHz	717MHz	800MHz
720P	5M bps	CPU占用平均值	30%	25%	20%	20%	18%
		波动幅度	14%-45%	14-43%	12%-32%	10%-30%	7%-27%
1080i	9M bps	CPU占用平均值	60%	55%	50%	40%	39%
		波动幅度	40-80%	40-70%	30%-60%	30%-51%	25%-47%
1080p	21M bps	CPU占用平均值	96%	85%	77%	68%	62%
		波动幅度	88%-98%	80%-90%	70%-82%	60%-75%	56-68%

大家注意看表中数据,有以下几点值得关注:

1) H.264 720P 的测试中, 当CPU 为 X2 4200+/4800+/5400+时, CPU占用率并没有随CPU的主频增加而下降,而是保持在20%左右，如果GPU不具备H.264的硬件加速，都由CPU独立完成软件解压，那实际情况应该是，当CPU主频不断增加时，CPU的占用率应应该逐渐减少。而实际情况并不是这样。

这个测试结果反映出 CPU 和 GPU 是一起互相协助完成的H.264的解码工作，解码工作的部分内容由于 ATI avoio的硬件加速驱动必须指定给GPU，然后由CPU协助GPU一起共同完成，所以当到达一个临界点后，无论CPU主频如何提升，也不能继续降低CPU的占用率。

这就说明，X1250的GPU支持H.264的720p硬件加速功能，更客观地说，支持 H.264的720p硬件解码的部分工作。

备注： X2 5400+的测试结果虽然是18%,由于AMD CPU内存控制器的原因, DDR2-800的内存频率在此时达到了800MHz,也就是说显存频率在这组测试中提高到了800Mhz,因此X1250的GPU性能也相应提高,若排除这个因素,在x2 5400+下的测试结果也应该是 20%。

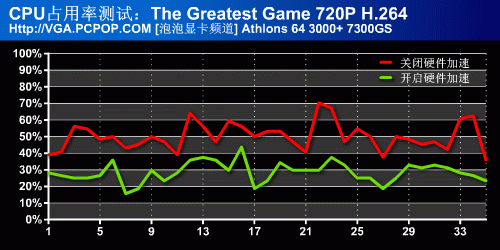

2) 从网上的测试结果来看，Athlon64 3000+(主频1.8G)加上nvida 7300GS在播放h.264 720p视频在没有开启硬件加速的CPU占用率平均在50％左右。但开启硬件加速之后CPU占用率则下降到30％，降幅达到20％。由于在我的测试中，我把CPU降频到了1.6G，相当于 Athlon64 X2 3000+，单从CPU性能上来讲，应该和Athlon64单核3000+差不多。我的测试结果是，在 X2 3000+的测试下，CPU占用率在30%，达到了 Athlon64单核3000+加上nvida 7300GS的水平，这样看来，690G集成的X1250的h.264 720p的硬件加速功能和Nvida的7300GS的硬件加速功能在同一个水平线上。

3) H.264 1080i 的测试中，我发现当CPU为 X2 4800+ 和 5400+时， CPU的占用率均为40%(X2 5400+的39%和显存频率提高有关)，同上面分析的类似原因，我初步认为 690G 的 X1250 支持 H.264的1080i硬件加速。

4) 从网上对 Athlon64单核3000+和ATI或NVIDA其他支持硬件加速的显卡搭配测试中，在没有开启硬件加速的情况下，播放H.264 1080i的视频占用基本上都是接近100%，根本不能顺利播放H.264的1080i视频，但在启用搭配显卡的硬件加速后，CPU占用率很快降到60%以下。基于这一点，从我对 Athlon64 X2 3000+的测试结果看，进一步确认了690G的X1250支持H.264的1080i硬件加速。

5) 在对 H.264 1080p的测试中，我发现当CPU的主频不断以300Mhz为增量单位向上增加时，CPU的占用率也几乎是8%左右的速度在下降，下降趋势也逞一条直线，这条直线的略有波动应该由于内存频率和内存带宽的变化引起的，这就说明690G的 X1250在现有CPU主频测试范围内显示出不支持 H.264的1080p硬件加速。

GPU 超频的结果也出来了, GPU核心频率提高到 520 mhz 后, 播放720p/1080i的H.264时CPU的占用率下降了,但播放1080p的H.264的CPU占用率没有发生变化.再次验证了 690G 支持 720p/1080i 的h.264硬件加速.

[ 本帖最后由 小小爱因斯坦 于 2007-5-19 17:11 编辑 ]

doctor007

这块主板的集成显卡输出的显示信号很差，2d的低通几乎全省了，我的5900显卡输出的信号比它不知清晰多少倍了。

yangsunny21

楼主真的辛苦了。谢谢！！

小小爱因斯坦

原帖由 doctor007 于 2007-5-14 13:56 发表
这块主板的集成显卡输出的显示信号很差，2d的低通几乎全省了，我的5900显卡输出的信号比它不知清晰多少倍了。

实践是检验真理的唯一标准，请问你自已做过对比测试否？ 呵呵。廉价的含义是什么，是性价比啊，呵呵，一分钱一分货的道理谁都懂的。

另问，请你看我的这个贴子？ 我认为该主板的集成显卡的HDMI输出已经让我非常满意了！

[原创]PDP看电脑视频【VGA 1360x768 满屏点对点】PK【HDMI 1360x768 满屏】

http://www.jd-bbs.com/viewthread.php?tid=1352845&extra=page%3D2

zjh036

顶顶强技术贴

耳朵想唱歌

这种内容充实的好文章，要顶！

西西线材

强贴，要顶，支持楼主做这种测试，比较辛苦。

giantland

楼主辛苦了，最近正准备购买一台htpc，请推荐下配置，谢谢！

闲散山人

做这样的测试真的很不容易，辛苦了!

小小爱因斯坦

原帖由 giantland 于 2007-5-14 15:16 发表
楼主辛苦了，最近正准备购买一台htpc，请推荐下配置，谢谢！

配件	描述	稳定vista配置	超频装xp配置
CPU	AMD双核 AM2 X2 4800+盒装65纳米(超频并安装xp,用 X2 3600+)	990	580
主板	昂达/七彩虹/捷波/双敏 690G-HDMI接口主板	480	480
内存	金邦 DDR2-800 1G x 2 (若安装xp系统,则 512M x 2 够用了)	700	350
硬盘	日立 SATA2 250G	540	540
光驱	先锋/华硕/三星 16XDVD 黑/白	160	160
键鼠	罗技无影手(2.4G无线遥控)	200	200
机箱	任意普通HTPC机箱(带MPC遥控,能安装标准电源,便于静音散热)	350	350
电源	长城 静音大师  250W	160	160
合     计		3580	2820
注: X2 3600+,用盒装自带的正品风扇，CPU不加压可稳上2.2G,相当于X2 4200+,安全范围内略微加压,可超到4800+以上。

         安装vista系统的内存条一定要 2 根 1G 的组成双通道， 安装 xp 系统，2 根 512M  组成双通道即可。

[ 本帖最后由 小小爱因斯坦 于 2007-5-14 16:13 编辑 ]

小小爱因斯坦

原帖由 闲散山人 于 2007-5-14 15:38 发表
做这样的测试真的很不容易，辛苦了!

的确比较累，万事开头难了，开头做好了，后面就相对轻松容易了。

CoffeeBeer

感兴趣。请问12楼配置风扇噪音如何？声卡有光纤输出么？另请推荐一款带前置显示的机箱，谢谢。

[ 本帖最后由 CoffeeBeer 于 2007-5-14 18:34 编辑 ]

请问罗技的无影手具体型号？鼠标和键盘实际距离能达到几米？电池是否耐用？谢谢！

另外，楼主在另一帖中提到“PV65C 对 1360x768的VGA-VGA点对点支持很完美”！

我对此有疑问。
网上的评测一直说索尼40U200A在VGA下1360×768点对点，但由我实际连接效果来看，并非真正“完全”的点对点。菜单栏“文件（F）”、“编辑（E）”等文字有虚影存在，文本框内的链接部位的文字有虚影，但文本框内的普通文字是点对点。
http://www.jd-bbs.com/viewthread.php?tid=1354090

请楼主解疑！！！
