我的10.6投影效果,后边新增美女图,效果自然多了.

zhsbadsb

木箱可以叫木工做,我也不是木工,迟些时间吧,找人做一个,200元以下没问题的.

powell

兄弟,请教一下,你的幕布是多少入的? 哪里有卖,俺的写真看来不行, 下步换个100W单颗LED的准备, 8.9的液晶屏,原来是光板,亮度太差了, 我想DIY如何也要搞个好些的幕布,不过一直找不到合适的,请教您了.谢谢, 564793474 qq

zhsbadsb

回楼上的DIYER朋友,幕布是陶宝上陶的,600元,卖家是北京的,这幕布比红叶的要好.

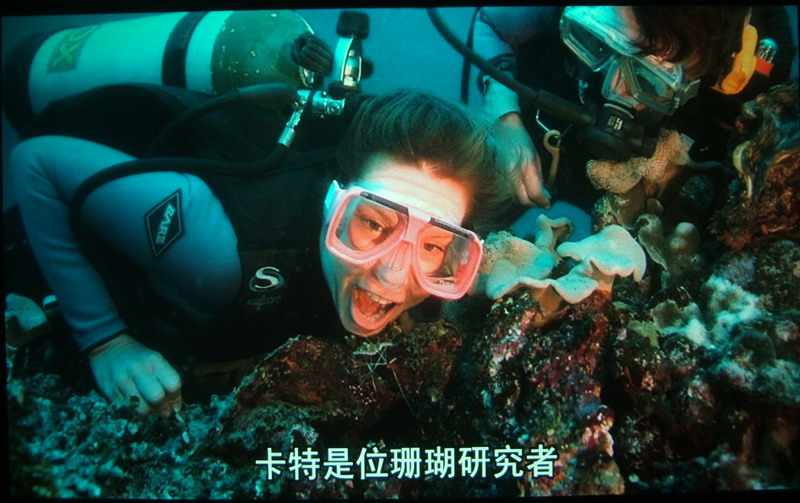

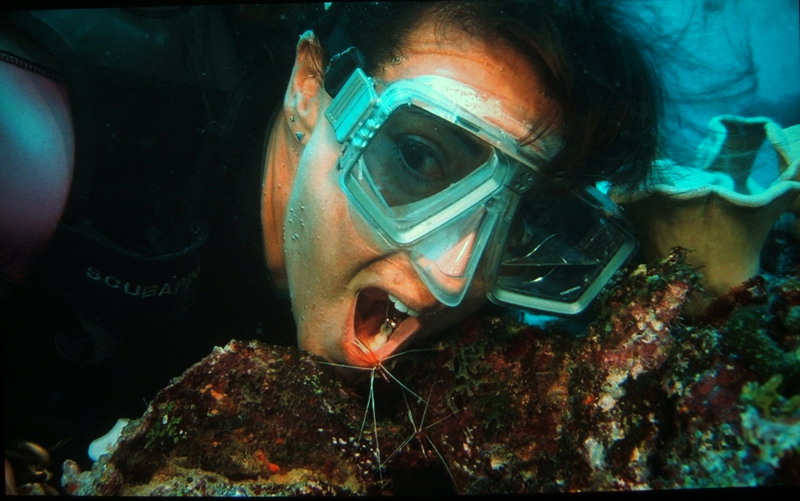

今天重新学屏摄,效果又有进步了,所以颜色以HIVI CAST试机碟为参数为基础调整了,而且只做了修剪,保证没有做过PS.事实证明ISO200照出来暗位更特出,但高光明显溢出了,还是ISO来得自然.但实际效果呢,实际比ISO100要高,比ISO200要低,可惜我的相机没有ISO150,如果有的话可以拍得比较接近了.

wyq8018

哈哈,我已经看到枪手发言了[s:14] ,楼主的照片我看了,对比度差,偏色,DIY其实也就享受个大画面,但谈不上画质

赢家

楼主真有一套！换个好灯泡效果确实会好不少

zhsbadsb

原帖由 wyq8018 于 2007-4-27 07:06 发表
哈哈,我已经看到枪手发言了 ,楼主的照片我看了,对比度差,偏色,DIY其实也就享受个大画面,但谈不上画质

是的,事实也是这样,[s:97] [s:97] [s:97] ,穷人的大屏幕,没钱只能玩这种DIY,亮在过程,就算够钱卖个好一点的商品机,到再买个原装灯已经够买我一台机了,这也是我们现在养不起的,到我们有钱了再换好的成品机,再等到发大财了,到买个马兰士的投影都算是冰山一角的时候,我还是不会鄙视DIY的,因为我是走过这里路.

鄙视中国DIY投影技术论坛,那里的猪头版主严兵,只懂维护自已利益,淹盖事实真相,手段卑鄙,乱删贴乱封ID...............严兵吃[s:38]

[ 本帖最后由 zhsbadsb 于 2007-4-27 13:18 编辑 ]

zhaomj

楼主自己DIY，还对自己作的东东没信心，不应该。我昨天去看北京国际影视设备集成展逛了一圈，那可都是世界顶级投影设备，都是十几万几十万一套的设备，感觉不过如此，我的DIY设备，在看高清电影的清晰度上绝对能有一比，我的很多朋友到我家来看我的DIY投影机都说清晰度够高的。当然除此之外，其它方面都要逊色一点。

比如亮度 ———————— 除三枪外，我的DIY机与顶级机无法比。
   对比度 ———————— 由于是展览会，环境灯较亮，所以展会上实际对比度效果都不如我在家关灯好（那台放在黑屋里的三枪除外）。但它们的指标都很高。我感觉对比度主要取决两大因素，第一是环境黑度，第二是软件质量（就是电影的制作质量）。
      色彩 ———————— 就实际的高清电影放映效果看，我的DIY机的色彩接近单片DLP机，与三片DLP比还有差距。
   均匀度 ———————— 本人干拜下风，顶级投影机亮度上的均匀度实在是太好了。主要是我用的廉价镜头以及光路有问题无法相比。
     通过对比，找到了差距，可以有的放矢的去改进，对我的DIY之路更有信心了！

zhsbadsb

不是没有信心,都是自已觉得不错就是了,这里人的预了会给人骂的....[s:97] [s:97] [s:97] ,不过赞的大概比骂的要多一点...[s:6] [s:6] [s:6]

jsntjjl

强人，睡前一顶！！ [s:20] [s:20]

yeguang

自己看好就好 管他别人怎么说

梦幻999

该投影机箱，将灯室置于机箱之外。灯室设计成开放式灯腔。下图是灯室的剖面图。聚光镜板和反光碗板是分开的，之间留有间隙，风可以通过间隙，直射光线却被挡住了。因而机箱几乎没有漏光。灯室外安装一个导流罩，将从机箱内排出的风导入灯室，并将灯室内的热量导出。导流罩同时还起到隔热的作用，保证外置的灯室工作时的安全性。

    风路：从机箱底部经过防尘网和进风栅格进入机箱。机箱内设计有导风挡板，风从导风挡板形成的路线，经过液晶屏的表面，带走液晶屏的热量。在机箱后面只安有一个转速较低的静音排风扇，在导流罩的作用下，排风扇将机箱内的风送入灯室，将灯室的热量排出。

    从结构上可以看出，投影灯发出的热量，除了辐射到机箱的热量外，绝大部分的热量是在机箱外散发出去的。加上灯室设计成开放式的灯腔，热量自然散发了一部分，因此，排风扇转速较低的状态下，仍可以达到良好的散热效果。因此整机在工作时，噪音非常的小。

该投影机箱，将灯室置于机箱之外。灯室设计成开放式灯腔。下图是灯室的剖面图。聚光镜板和反光碗板是分开的，之间留有间隙，风可以通过间隙，直射光线却被挡住了。因而机箱几乎没有漏光。

zhsbadsb

新增几张图,只修改了图片大小.参数统一 F2.8 1/2秒

这回改变参数了.越来越接近实际效果了.ISO200 F3 快门曝光自动.速度为1/2到1/7秒,反正傻瓜机是这样设定我也没有管了,为了增为一点锐度,采用了10秒自拍模式
相片只有RESIZE过..
之前的还以为是用D65曰光做白平衡,后来翻查了才发现是是用了曰光灯1模式...真是失策...重来..不过这回终于换到一点屏摄的味道了.但我们民用相机还是拍不出摩尔纹..


1/3S


1/4S


1/2S


1/3S


1/3S
7S


1/4S


1/4S


[ 本帖最后由 zhsbadsb 于 2007-5-5 16:29 编辑 ]

jinson123

哎，真是人有多大胆，地有多大产。
你随便找一台6，7千块钱以上的机器打开看看，别的先不说，光是光路恐怕就把你搞晕了，难道是厂家有钱没处用，故弄玄虚要搞的那么复杂，还有你提到HIVI发烧友DIY，不瞒你说，在下十几年以前就和一班烧友乐此不疲，不知道花了多少心血，东西做出来刚开始还沾沾自喜，但根本经不起时间的检验。
最后交代一下，在下目前仍然在从事音响行业。

kawee

有人当着皇帝却喜欢当木匠，因为兴趣而已

zhsbadsb

原帖由 jinson123 于 2007-5-5 14:29 发表
哎，真是人有多大胆，地有多大产。
你随便找一台6，7千块钱以上的机器打开看看，别的先不说，光是光路恐怕就把你搞晕了，难道是厂家有钱没处用，故弄玄虚要搞的那么复杂，还有你提到HIVI发烧友DIY，不瞒你说， ...

有头发谁想秃头....现在只是兴趣,DIY的都是液晶单片机,那能跟你们的3LCD和DLP来比来,世界是不断进步的.人的欲望也不断增加,但口袋里的钱可以省省办好几样事何必要逼死自已去办一件事呢...[s:30] [s:30] [s:30] ,反正这东西是给自已用的,能过得自已心理底线就是了,何必要理会你这种上等人的说话呢,你们口袋的钱可能花不完.我也不朋友玩音响,他们换了一条线又要听听,换一个电容又要听听有什么分别,这东西我觉得太闷了.反正我就是听不出有什么分别就是了,没噪音就好了.我何必不懂装懂呢,我不想做人这行虚伪呢.
