电子分频玩家俱乐部!(全面更新)

malaiyun · 发表于 2007-3-23 09:19

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

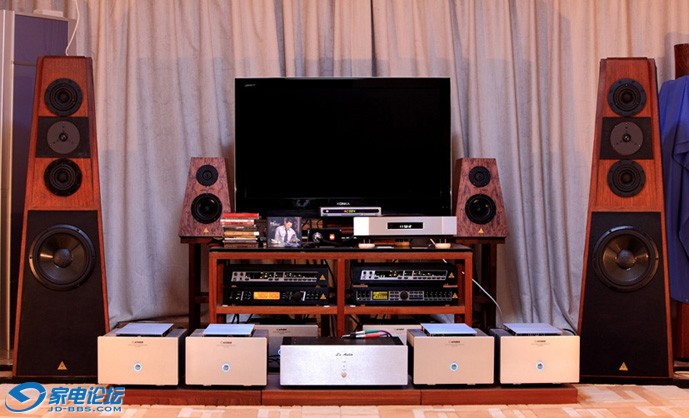

数字电子分频系统全家福

[ 本帖最后由 malaiyun 于 2010-7-12 10:38 编辑 ]

yext · 发表于 2007-3-23 13:08

交易区新帖推荐

羡慕啊！LZ赶紧介绍啊，顺便问一下：数字分频器那里有卖，多少米，谢啦！

malaiyun · 发表于 2007-3-23 18:29

我自己做的，请问2楼兄弟在那里高就

malaiyun · 发表于 2007-3-23 22:33

金字塔数字电子分频器是新一代的HIFI器材，它充分应用现代数字和模拟电子技术的最新成果，以非常全面的功能和极其优异的音质音色成为我们精确调配扬声器系统，充分发挥扬声器和功率放大器性能的发烧利器。它对音频信号的精确处理会使HIFI发烧友和音响工程师一见钟情，爱不释手。
   输入部分：1个平衡数字输入端（S/PDIF与AES/EBU兼容）；
                  2个平衡模拟输入端（立体声与单声道兼容）
   输出部分：6个单声道模拟输出端
   输入数据转换：内置采样率和数据转换器（CS8420），将输入的数字音频信号自动升级到24Bit/96KHz的规格。
   DSP部分：采用美国模拟器件公司（AD）的专用音频处理DSP—ADSP—21065L（SHARC）作为它的核心处理器。ADSP—21065L是AD公司SHARC系列通用可编程DSP中的新成员，它采用超级哈佛体系结构，支持32位定点格式和40位的高精度的扩展IEEE格式，它以I2S格式工作，对于数字音频设备十分有用。
   数字音频信号在DSP里以32位的精度完成所需的各种运算处理，输出时以I2S的格式转换成24Bit/96KHz的6路数字音频信号。输出的6路数字信号的分辨率和动态范围远远超过原来的2路输入数字信号。
   调整方式：单声道/立体声输入输出模式可选；在6个声道中，每个高/低端分频点在音频范围可选；每个分频点可选3种滤波器模式（Butterworth,Bessel,Linkwitz—Riley)，衰减斜率6—48dB/倍频程可调；在分频点上，以1度为步长调整输出相位；以0.1dB为步长调整输入输出增益；可以人工设置动态扩张/压缩范围，动态压缩器会根据设置自动调整数字信号的动态范围；所有输入输出端有可调节额的延时器，手动或自动调校输出的时间差。
   DAC/LPF部分：优质的数字信号处理并不能保证最后输出优质的模拟信号。为此，当6个声道的DAC以24Bit/96KHz做D/A转换后，本机不惜重金采用18只OPA627组成6个差分线性相移LPF相配合，并以6只极品金封输出缓冲器BUF03做无大环路反馈直接耦合纯甲类输出，输出电流大，输出阻抗极低，并且完全排除耦合电容带来的失真影响，保证了优异的音色质量宽广的频响与动态范围。
   电源部分：采用多个独立电源分别供给输入，输出，数字，模拟电路。特别在模拟电路上，采用多路二级超级精密高速超低噪声稳压电路，恒压源是在军品和高级精密仪器上使用的恒温超低噪声超低内阻高速恒压源。

[ 本帖最后由 malaiyun 于 2007-3-24 12:08 编辑 ]
