上HC3100, 简易安装(投影架都省了)...

cyrusxxx

年关将至, 各项开支增大, 资金也比较紧张.
但是不想再等,早买早享受, 于是摒除一切杂念上了HC3100... (过年少些外出就是)
相信我又成了中国广大投友之中的一个常见的案例.

以前没有想过要安装投影, 因此房子装修的时候地板底和内墙都没有预留线槽,
房子刚装修不久, 也不想再大动干戈, 就要想想办法了,尽量一切从简.

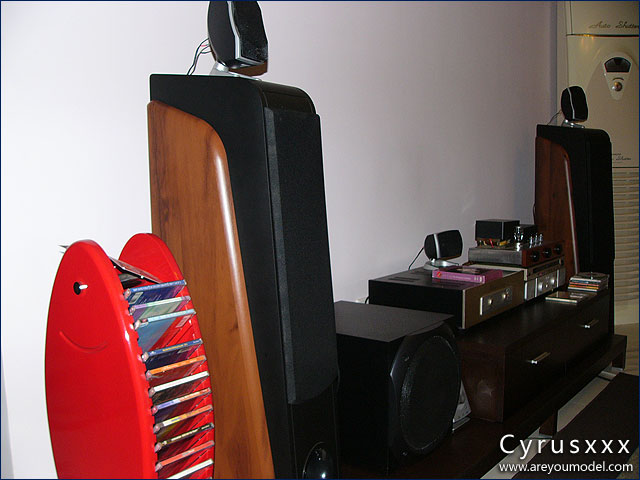

器材设备: HC3100 + 先锋490 + 罗技Z5500 + 某国产滤波电插板

以下说说我的简易安装.

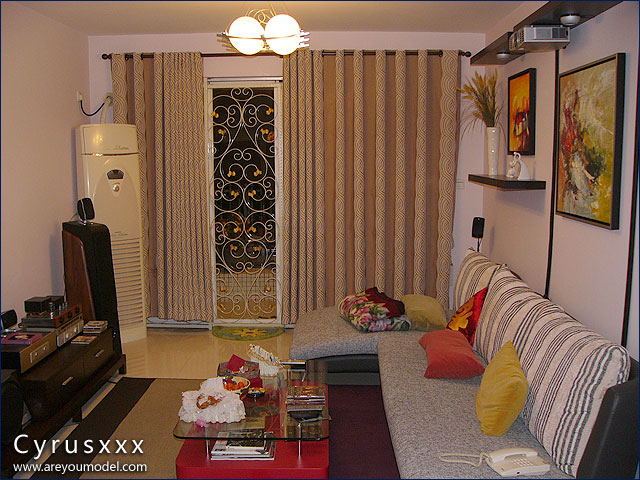

投影机就放在客厅, 厅宽3.4M,投距最后也只有3M左右.
高度,投影画面的大小高度也反复计算了N次.

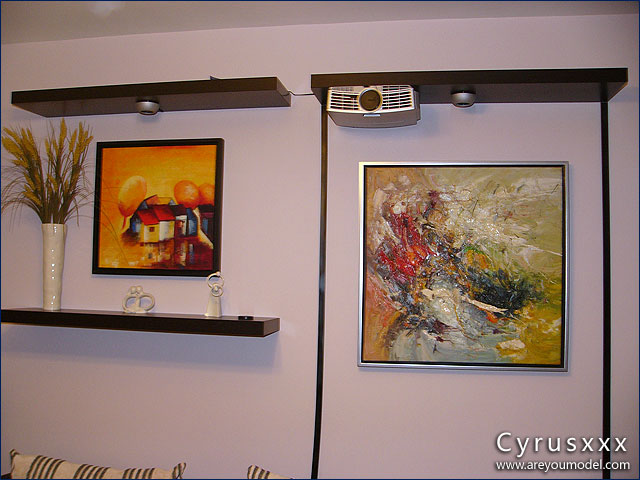

因为不想在天花板上装吊臂, 难看啊... 就想到上图的方法.

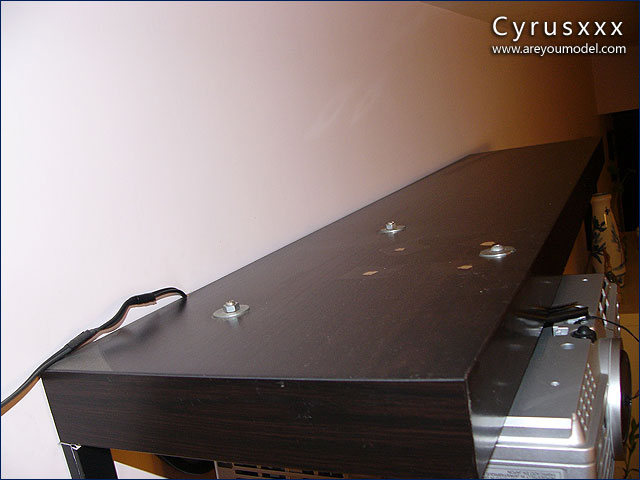

搁板材料选用了宜家家具价值110元的拉克搁板,买了三块. 自己还特地买了把水平尺
回去量度水平线,然后用冲击钻钻孔... 有意义的DIY还是有一定乐趣的.

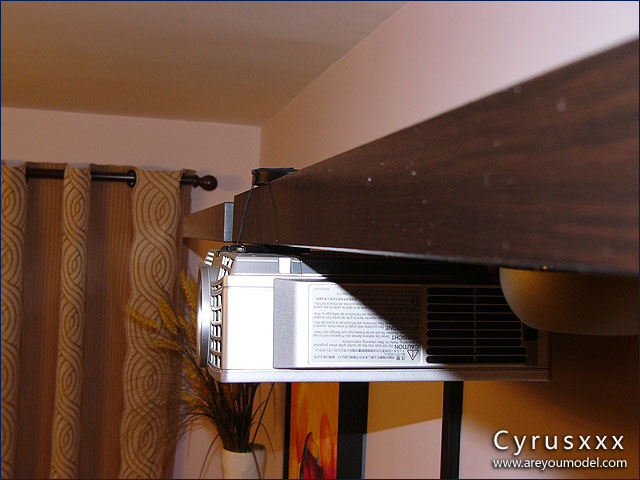

注: 因为3100的OFFSET值是固定的,所以搁板高度经过精密计算, 家庭观众切勿随意模仿.扣住投影机的螺丝钉口径3mm,长7CM, 到五金店购买.

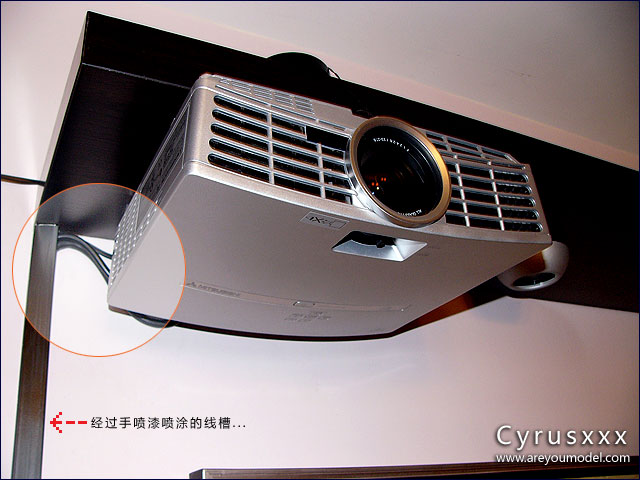

油画两边的黑框实际是普通线槽,白色那种. 用哑光黑色手喷漆喷上, 即可用作装饰之用.同时, 信号线以及电源线藏于其中. 省去了破壁凿墙的麻烦.


HDMI线,电源线从投影机旁边的线槽走到地下.最大程度上达到了遮丑的目的.


电视柜这边, 为了投影画面尽量低些, 电视要让位进房去!
后来发现, 3100上下还有24象素的画面高低可以调整(投80寸的话,上下移动的幅度大概有 士15CM), 所以投影画面的高度计算不是那么精确也可以用这个功能来补救(好功能,赞!)

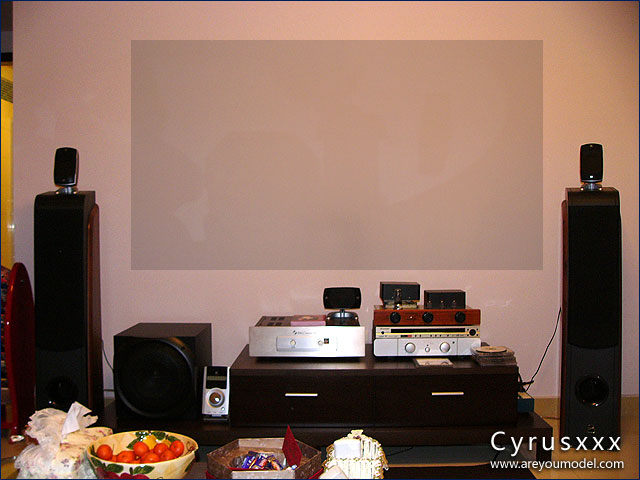

暂时投的白墙, 16:9的投影画面的位置在灰色框的位置. 如果看2.35:1的电影, 则还可以将画面向下移动,头也可以不用仰得那么累.
现在正在考虑是安装个框架幕好还是电动幕.


DVD机放在电视柜的一边, 因此信号线需要由电视柜拉到挂投影机那边的墙上面.

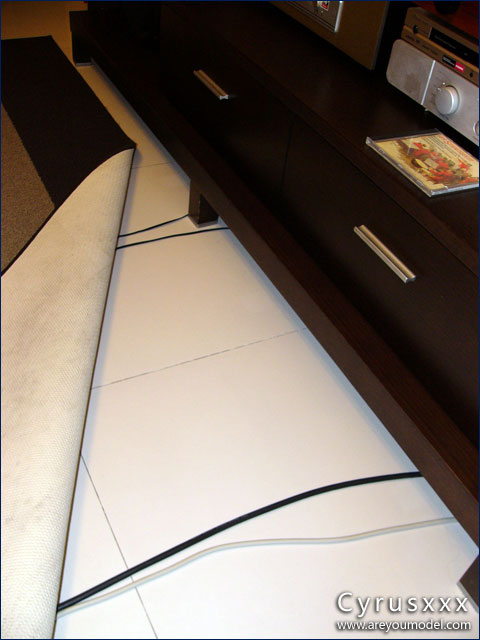

HDMI线和环绕音箱线也从地面拉过, 装修时没有留线管, 唯有在地上面盖上厚一些的地毯.既可以遮丑, 也可以减少白色地面的反光.

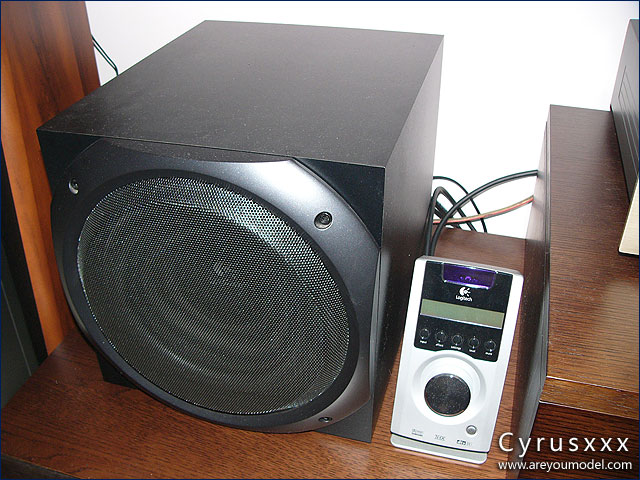

音频解码也交给了罗技Z5500去做.


画面用HIVICST调整过,效果还算不错,就是白墙的黑色不能沉下去, 但是细节表现算不错了,色彩也比较好.
相机是傻瓜机, 光圈和快门不可调整,所以就没有像样的屏摄了, 不过3100的画质如何, 大家也不用我赘述.这里也就例牌也上两张而已.

临床小结:
1/ 先看一段时间白墙.
墙画面可以接受, 但是黑色沉不下去, 以后还是要上灰幕或者框架幕.
菊池太贵, OS听说和墙差不多... 难啊.

2/ 坦白说,先锋490的画质真的不怎么样. 好机器是不用怎么去调; 不好的机器是怎么调也无法满意,将就一下就是.
所以490的画面设置尽量为零,对比度,亮度,色彩为零, GAMMA调整关! 除了色相, 490的HDMI输出画面偏黄, 所以在色相调整为+2. 其它的交给投影机来做.

3/ 投影机的设置基本也先用默认值, 对比度为零,亮度+6.轻松过了HIVICAST的黑白调试. 色温采用6500K, 颜色+3,BC开1,灯泡选LOW(这样噪音小些,寿命也长些),屏幕背景选BLACK... 商家给我调了一组设置值.不过去到我家, 基本默认值是比较适合我那里的环境了.

4/  Z5500中音音质不够厚实, 有些小气(不是说声音的大小不够, 是声音表现出来质地比较小气, 毕竟是电脑箱), 但是一些爆破和突然的场景, 12寸低音喇叭还是很有爆发力, 3K的家庭影院也就这样了,性价比高.
但从看电影来说, 和悠闲48还是有得一比.

5/ 用着这些等HDDVD或蓝光... 坛里有大虾说还等10个月... 希望真是如此.

[ 本帖最后由 cyrusxxx 于 2008-2-20 13:42 编辑 ]

赢家

不错呀

albor

楼主我家的尺寸和你差不多,厅宽3.6米,幕布底端距离地面89CM(底下也有个电视),昨天刚装好的投影,发现可能幕布太高了,看的时候老是要仰着头.

caitouwh

不错！看来是下足了功夫的。　

另外请教安装时， HC3100距后墙最近可作到几厘米。5厘米可以吗？
主要是考虑到尽量拉长投影距离。

mmydh

不错呀。。。漂亮的家和精致的投影~~

cyrusxxx

原帖由 caitouwh 于 2007-1-29 16:54 发表
不错！看来是下足了功夫的。　

另外请教安装时， HC3100距后墙最近可作到几厘米。5厘米可以吗？
主要是考虑到尽量拉长投影距离。

5CM就很非常勉强了, 因为电源线那个插头和弯位需要至少要7CM, 否则不能弯曲和顶着机器
不利于调整. 硬来对机器也不好.
我是另外再配一条插头稍小的电源线, 预留了7CM才刚好够空间.

而且, 还要考虑空气流通, 后面是岀风口.

Geforce1999

真不错.  有心思！！

超精细线距

房间漂亮,画也很漂亮,投影机玩的也好!

olddog_78

但是这样装结实吗？ .....

ps: 我买的也是490，电视上看看感觉还行   hoho

ted_su

楼主玩的利害。

章3

“注: 因为3100的OFFSET值是固定的,所以搁板高度经过精密计算, ”
请教是如何计算的？
如：投影距离4米，想幕下边距地面70厘米，那投影机的镜头应距地面多高？
多谢赐教！！！

etenny

楼主的摆位很有心思，投出来大概是多大尺寸？

suansuan

[s:99][s:99]楼主千万别站下面~~~[s:97]

sisuer

Ikea的这个无架子的隔板 够结实嘛?? 好像我朋友家也装了这个,后来掉下来了.......

cyrusxxx

原帖由 olddog_78 于 2007-1-29 18:12 发表
但是这样装结实吗？ .....

ps: 我买的也是490，电视上看看感觉还行   hoho

这种拉克搁板(实际上是纸板)的金属承架共钉了10颗6mm的螺丝,
承重能力有15KG, 所以放个投影机不成问题.
经济实惠~

* 宜家家具或淘宝上有售.
