AIWA HS-JX849 拆机图（附加音效电路分析）

infloexpo

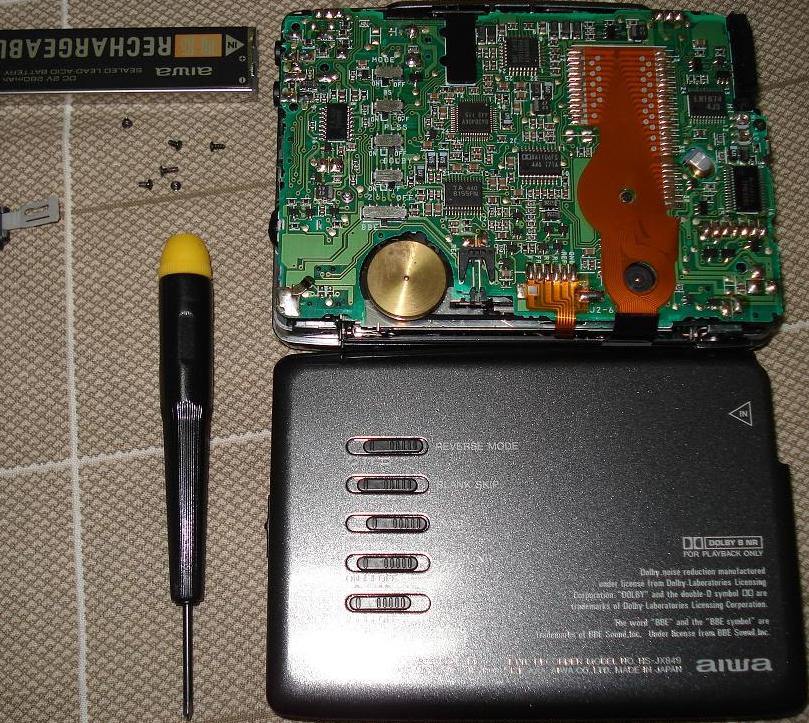

[s:97]手痒，就把他拆了

infloexpo

JX849的放音与选曲（快进/倒退）的速度是分成两段的，速度分别由图中的2个电位器HI（高速）LO（低速）独立调整，HI是快进/倒退，LO是放音速度

[ 本帖最后由 infloexpo 于 2006-12-15 16:15 编辑 ]

infloexpo

JX849的音效电路，JX849的M.S.P是由晶片BA3840KV完成音效处理，这和JX810或JX729/719的M.S.P不同，JX810的M.S.P是由外在的电容，电阻和电晶体完成的电路，但是并没有DSL电路存在，JX729/719则是除了外在的电容，电阻和电晶体之外，还包含了DSL电路，所以JX729/719的JAZZ低音效果比JX810还更强烈，有弹性。而JX849的JAZZ效果比较接近JX719/729，所以也很有可能DSL整合在晶片BA3840KV内，例如JX707的DSL和BBE也是整合在一起的，所以JX707的BBE晶片和其他机种不同，JX849的：耳机放大器7688F，前置放大TA8155，BBE音效 5410，杜比 BA1106和以往的JX505 JX810 JX729/719 JX707（JX707 BBE例外）都一样

[ 本帖最后由 infloexpo 于 2006-12-15 16:30 编辑 ]

infloexpo

BA3840晶片的说明：
Preset graphic equalizer for headphone stereo
随身听专用的预设EQ
http://kazus.ru/datasheets/108043/BA3840KV.html

infloexpo

JX849磁带舱内部照
