实用小经验－－如何提高有线电视的画面质量

zr51cf

我买了日立LD8900TC的液晶电视，经过一番调整，现在看有线效果很不错，比得上D5碟片的效果，现把一点心得总结一下，供和我一样的菜鸟分享：

有线电视信号的入户线的线材质量和连接质量一定要好．电源一定要接地。

我的电视入户线从入户接线盒到电视约有20多米．中间有一分二的分配器（我家里有两台电视），为解决液晶看有线的画面质量问题，采取了如下措施：

１．找歌华有线服务人员来，让他测电视线号强度．包括楼道分配箱出来的，屋里分配器的进出口，最终到电视的（谁让我每月要交18块钱的线路维护费，这会儿不让他服务还让谁服务？他敢罗嗦，我就敢跟他翻哧）．楼道分配箱出来的，也就是入户信号强度不应低于70dB.歌华说他们的标准是70加减5dB.，我家门口外的入户接线盒出口的实测输出强度是68dB.因为接线盒至少衰减2dB．所以我决定取消接线盒，直接把入户线连到楼道的有线分配箱．以增强信号强度．取消入户接线盒后，楼道分配箱的出口信号是70分贝，经过20多米的线和一个一分二的分配器，到我液晶电视的信号强度是64～65分贝.
.

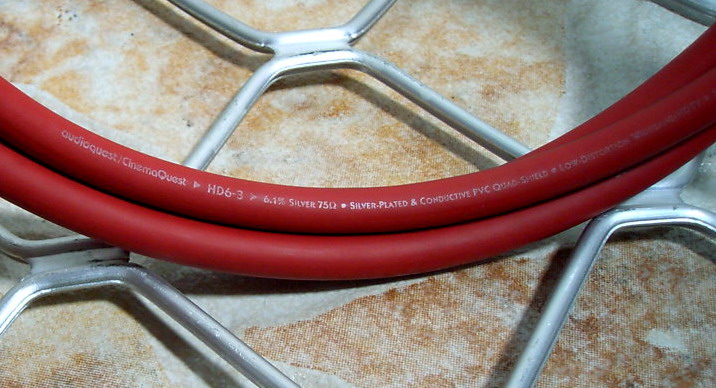

２．尽量用高质量的有线电视用的75欧同轴线换掉原来的线．以减少信号干扰和提高画面的凝结力和清晰度．除了已埋在墙里的线我嫌麻烦没换外，我把尾线（从屋里墙上的有线天线插座到电视机机身上插孔的天线）换成3米长的美国线圣的HD－6的线（多层镀银屏蔽，导线含银6.1%，镀金插头）．其他没埋在墙里的明线部分换成10米长的线圣的HD-1线（含银2.1%)．

３．所有连到分配器的线接头也就是F头要做的规范，以确保芯部和屏蔽丝网不短路，屏蔽丝网和F头的金属紧密接触，信号回路畅通。以及与分配器的连接可靠。 我是自己安的F头，因为我让有线维修人员作新换的信号线的F头时，发现他是一刀切．切掉信号线所有绝缘和屏蔽层，直接露出铜芯往F头里插．而不是按施工规范剥出信号线内的屏蔽丝网，往下翻后再插F头。结果我换了线圣的线后反倒画面质量下降。后来我剥开他做的F头，发现线圣的线是里外两层锡箔，两层锡箔之间是屏蔽丝网．不翻出屏蔽丝网就楞捅F头，只能使F头挤压内外锡箔，而接触不到屏蔽丝网．结果造成信号回路不良．我只好自己动手做F头，一边恨恨的骂着这些比民工还不如的所谓有线维修人员。

４用电笔检查不连电视时，入户信号线是否带电．信号线不应带电．否则会造成电流干扰，形成画面噪点或影像不清．没连电视时如有电，那就是楼栋信号放大器漏电或某些地方有问题．要找有线人员来解决．

５．用电笔检查电视开机但不连所有的信号线包括天线时，电视上的插孔包括RF插孔和机身金属部分是否带电．如果带电，很可能是因为电源插座没接上地线．我就是发现有电，再检查我的电源插座，原来没接上地线．后来找了个带地线的三孔墙上插座，一插上电视电源插头，再开机检查，机身金属部分包括插孔不带电了！接上尾线后，电视画面一下清楚了很多！！所以提醒用液晶和等离子的朋友，一定不要把电视电源插在没地线的插座上，包括不要插在有三孔插座但电源插头是两根金属棍或金属片的电源拖板上．日立说明书对此也有很明确的说明：
＂本产品显示器采用带有接地端三线电线来实现功率保护．请始终确保将电源线连接在三相接地输出端口上，以保证电线正确接地．＂
菜鸟们注意，地线不是零线，墙上三爪插孔的三个孔对应着火线、零线和地线。按规范应该是左零右火上地线。就是三爪插孔上最上面的孔是地线插孔。地线的功能除了是一安全措施，在电器漏电时用以保护人的安全外，对影视、音响系统中及电脑系统或一些通讯设备还提供了一条排污的渠道，把这些系统所感染到的干扰、杂声和数码垃圾除去。地线导电效果好（就是地线电阻低），对提高有线画面质量也能起到相当的作用。还有，大家注意，在电视电源插头上的三个插脚边有符号，最上面的地线插脚有接地符号，还有一个插脚标有N，N表示是零线。可以根据这个，用电笔测量墙上的电源插孔是不是相对应，不对应的，要拆开墙座调换一下，以保证插头和墙上插座相连时火线对火线。零线对零线。从而使电流的输入符合电视对电源的相位要求。

还有一些方法试过不管用，比如花了30多元买了厦门视贝的电视信号放大器，接上没用，一些频道反倒不清楚。
换了秋叶原一分二的分配器（也是30多元一个），结果画面质量还不如我以前用的分配器。这些浪费的钱就算是学费了。

[ 本帖最后由 zr51cf 于 2006-10-27 05:47 编辑 ]

zr51cf

下面的链接可以看到我换尾线但还没搞定地线时的效果图。连上地线后，比这个效果更好。

http://www.jd-bbs.com/viewthread ... page%3D3&page=3

ask3721

好文要顶

greatfab

比得上D5碟片的效果,这个我不相信

Konicaminolta

需要你这种贴子
比外面的垃圾贴好太多了！
一堆有关sony的垃圾鸟人的贴~~~

aaa999

好贴，友情up,感谢搂主分享经验。

BTW:
1.请问我家里有四台电视机要收看，是不是就买一个有线四分配的电视分配器？
2.电视线已经排好，电视插座也买好了，请问分配器和电视线怎么连接，电视线和电视盒怎么连接，连接的时候还需要其他配件吗？
谢谢

zr51cf

肯定要一分四的分配器，但要买到好的分配器就要看你的运气了，连接就很简单了，但要做好连接用的F头。

zr51cf

原帖由 greatfab 于 2006-10-27 08:43 发表
比得上D5碟片的效果,这个我不相信

嘿嘿，还是质量好的D５，你可以看我的效果图

＾_＾

原帖由 zr51cf 于 2006-10-27 03:59 发表
实用小经验－－如何提高有线电视的画面质量

我买了日立LD8900TC的液晶电视，经过一番调整，现在看有线效果很不错，比得上D5碟片的效果，现把一点心得总结一下，供和我一样的菜鸟分享：

有线电视信号的入户线的线材质量和连接质量一定要好．电源一定要接地。

我的电视入户线从入户接线盒到电视约有20多米．中间有一分二的分配器（我家里有两台电视），为解决液晶看有线的画面质量问题，采取了如下措施：

１．找歌华有线服务人员来，让他测电视线号强度．包括楼道分配箱出来的，屋里分配器的进出口，最终到电视的（谁让我每月要交18块钱的线路维护费，这会儿不让他服务还让谁服务？他敢罗嗦，我就敢跟他翻哧）．楼道分配箱出来的，也就是入户信号强度不应低于70dB.歌华说他们的标准是70加减5dB.，我家门口外的入户接线盒出口的实测输出强度是68dB.因为接线盒至少衰减2dB．所以我决定取消接线盒，直接把入户线连到楼道的有线分配箱．以增强信号强度．取消入户接线盒后，楼道分配箱的出口信号是70分贝，经过20多米的线和一个一分二的分配器，到我液晶电视的信号强度是64～65分贝.
.
２．尽量用高质量的有线电视用的75欧同轴线换掉原来的线．以减少信号干扰和提高画面的凝结力和清晰度．除了已埋在墙里的线我嫌麻烦没换外，我把尾线（从屋里墙上的有线天线插座到电视机机身上插孔的天线）换成3米长的美国线圣的HD－6的线（多层镀银屏蔽，导线含银6.1%，镀金插头）．其他没埋在墙里的明线部分换成10米长的线圣的HD-1线（含银2.1%)．

３．所有连到分配器的线接头也就是F头要做的规范，以确保芯部和屏蔽丝网不短路，屏蔽丝网和F头的金属紧密接触，信号回路畅通。以及与分配器的连接可靠。 我是自己安的F头，因为我让有线维修人员作新换的信号线的F头时，发现他是一刀切．切掉信号线所有绝缘和屏蔽层，直接露出铜芯往F头里插．而不是按施工规范剥出信号线内的屏蔽丝网，往下翻后再插F头。结果我换了线圣的线后反倒画面质量下降。后来我剥开他做的F头，发现线圣的线是里外两层锡箔，两层锡箔之间是屏蔽丝网．不翻出屏蔽丝网就楞捅F头，只能使F头挤压内外锡箔，而接触不到屏蔽丝网．结果造成信号回路不良．我只好自己动手做F头，一边恨恨的骂着这些比民工还不如的所谓有线维修人员。

４用电笔检查不连电视时，入户信号线是否带电．信号线不应带电．否则会造成电流干扰，形成画面噪点或影像不清．没连电视时如有电，那就是楼栋信号放大器漏电或某些地方有问题．要找有线人员来解决．

５．用电笔检查电视开机但不连所有的信号线包括天线时，电视上的插孔包括RF插孔和机身金属部分是否带电．如果带电，很可能是因为电源插座没接上地线．我就是发现有电，再检查我的电源插座，原来没接上地线．后来找了个带地线的三孔墙上插座，一插上电视电源插头，再开机检查，机身金属部分包括插孔不带电了！接上尾线后，电视画面一下清楚了很多！！所以提醒用液晶和等离子的朋友，一定不要把电视电源插在没地线的插座上，包括不要插在有三孔插座但电源插头是两根金属棍或金属片的电源拖板上．日立说明书对此也有很明确的说明：
＂本产品显示器采用带有接地端三线电线来实现功率保护．请始终确保将电源线连接在三相接地输出端口上，以保证电线正确接地．＂
菜鸟们注意，地线不是零线，墙上三爪插孔的三个孔对应着火线、零线和地线。按规范应该是左零右火上地线。就是三爪插孔上最上面的孔是地线插孔。地线的功能除了是一安全措施，在电器漏电时用以保护人的安全外，对影视、音响系统中及电脑系统或一些通讯设备还提供了一条排污的渠道，把这些系统所感染到的干扰、杂声和数码垃圾除去。地线导电效果好（就是地线电阻低），对提高有线画面质量也能起到相当的作用。还有，大家注意，在电视电源插头上的三个插脚边有符号，最上面的地线插脚有接地符号，还有一个插脚标有N，N表示是零线。可以根据这个，用电笔测量墙上的电源插孔是不是相对应，不对应的，要拆开墙座调换一下，以保证插头和墙上插座相连时火线对火线。零线对零线。从而使电流的输入符合电视对电源的相位要求。

还有一些方法试过不管用，比如花了30多元买了厦门视贝的电视信号放大器，接上没用，一些频道反倒不清楚。
换了秋叶原一分二的分配器（也是30多元一个），结果画面质量还不如我以前用的分配器。这些浪费的钱就算是学费了。

原帖由 svideo 于 2006-10-15 18:27 发表
厦门帝创也叫厦门视贝的很不错。
但是前提是你的有线信号要足够高，如果信号本身就不足，用放大器也没有意义。另外20或30dB，不可信。

原帖由 zr51cf 于 2006-10-17 15:48 发表


hd-3线材含银量6.1%，hd-1是2.5%。其他一样。我买的是3米268元，带双磁环。

到货后再试。

原帖由 zr51cf 于 2006-10-17 04:43 发表
今天装了个厦门视贝电视信号放大器，30dB，可调增益的，30块钱一个，有线效果相当滴好，好过我原先用的sony的CRT。我又订了美国线圣的HD6-3含银电视信号线。两天后到货再试试。

关于看节目　偶的解决办法是　直接装　一个　带色差分量输出线的　卫星接收系统　，色差　比ＡＶ要
清楚不知道多少，而ＡＶ又比射频传输　高不知道多少倍　　
真要有米　直接装个　央视高清　　那个叫爽哦＾＾＾＾＾＾＾＾
现在的局面是　高清节目跟不上　平板电视的发展脚步

原帖由 zr51cf 于 2006-10-25 17:56 发表

我就买了一段尾线接在电视和墙盒上。效果就明显改善，后来又叫有线人员来测了信号，强度62分贝。我又把进户线进我家房之前的门口接线盒去掉，买了一段含银2.1 的线从楼道分配器直接接到我屋里一分二的分配器上。到电视的信号强度增加了两分贝。因为我埋在地下的线事先就是选择国内最好的粗线，所以只换了一头一尾的明线。但我觉得换尾线的效果更明显，后来换的线效果不是很明显，可能因为我原来用的线就很不错。还有分配器也很重要，我刚买了秋叶原的号称不错的分配器换上，结果还不如我原先安有线时安装人员装的分配器。下一步问题，是我发现电视所有金属包括各插口和RF插口带电（开机不连信号线状态），可能是三头插头接线板接地不好。需要处理。否则接上信号线后，从RF口形成的回路电流可能也会给信号带来噪波。

还有F头一定要做好，确保安装正确，芯部和屏蔽丝网不要短路，屏蔽丝网还要和F头的金属紧密接触，确保信号电流回路畅通。

原帖由 逐水而居 于 2006-10-16 15:38 发表
VL段频道图像雪花点多，有时图像左边产生重影，甚至收不到，但VHF高端和UHF频段信号基本正常。这是一种很典型的故障现象。在前端符合指标的电视信号全部送出的前提下，主要有两个原因：

    （1）电缆芯线与器件接触不良。如接均衡器的F头芯线太短，接分支器、分配器的芯线螺丝松动、锈蚀、压断，电缆线接头连接不好、芯线滑脱，以及放大器输入、输出插头未插好，插座芯孔扩大，插头芯线脱焊等都可能出现这种故障。

    （2）分支器、分配器损坏。检查时就应注意低端信号好与不好过渡区段的器件，特别是放大器输出端所接的一些器件。若使用场强仪查找，可跨接在器件上，如发现输入、输出、分支端的低端信号有明显不符合正常的衰减量，即可判断该器件已损坏。例如，FZ-112的插入损耗应≤2 dB，分支损耗为12 dB，当输入信号为100 dB时，正常情况输出端应为98 dB左右，分支端约88 dB。若实测输出端为80 dB，远远低于98 dB，说明这一分支已经损坏，应更换新器件。最容易损坏的器件有：二分配、一分支、二分支，包括过流二分支器等。另外，均衡量调整不当，低端衰减过多，也会出现低端信号接收效果差，尤其1频道表现最为明显。这里还要提醒注意的是：当用户原来的图像质量较好，突然这一地区低端信号变差，这时，不要盲目地调整放大器的均衡与增益，而应该仔细查找到故障的真正部位。

原帖由 irc163 于 2006-6-9 15:47 发表


你如果是用于布线的话推荐买散线，如果是用于连接电视和墙上插座的话不要自己做，买成品线，就买秋叶原的，各种长度都有，请注意一定要买带磁环的那种，我试过很多牌子的线，秋叶原的线效果很好，性价比不错。所以推荐。

可选择秋叶原的QB-570系列或者QB-368系列。还是去平安里电子市场，因为那里面有一个秋叶原的专卖，是我跑了很多地方比较过是价格最低的，而且保证是真货。 中发电子市场比较混乱，买元器件还行，买这种东西不灵。

要安装分配器的话，如果自己不会做F头连接的话，也可以买成品的转换座（头），可以直接旋在F座上，然后直接和成品线连接。

原帖由 irc163 于 2006-6-9 16:03 发表
要是一定要自己做线的话也很简单，下面是F头的制作方法，用于连接分配器：

原帖由 boyfbi 于 2006-7-4 14:20 发表
楼主要记得哦，线材千万不要买秋叶员的，多花钱。买一般国产的那种黑皮线就可以了，牌子不一定要什么牌子，主要看做工。做工是假不了的也掺不了什么水份的。

线材的结构要选四屏蔽的，就是一层网，一层铝泊，再一层网，再一层铝泊。网的编织一定要尽量密。

你要注意了，分配器和分支器的结构是不一样的。记得OUT和TAP口的差别。

原帖由 wudele1108 于 2006-7-4 13:58 发表
分配器买杰士美的，如果能买到panda（熊猫）的有线电视线会很不错。杰士美的线缆也很不错。
我用的是熊猫的四层屏蔽（两层镀锡铜网两层铝箔）的，感觉质量非常好，老家使用烟台新牟的，也很不错。

原帖由 hwhwwm 于 2006-7-4 11:43 发表
电缆买汉盛、分支分配器买美安的，都是国产的，这个东西没有必要买进口货

原帖由 kennyyu 于 2006-7-4 11:15 发表
用卫星电视上使用的分配器，带宽频段高，干扰小。价格贵。

原帖由 ttvv 于 2006-7-4 15:31 发表
台湾品牌——全一
精品中的极品

原帖由 irc163 于 2006-7-4 16:39 发表
上海的，就买上海贝特的吧。

http://www.shbeite.com

原帖由 我也叫大山 于 2006-7-5 21:13 发表
杰士美的不错,但是线的质量比分配器更重要.一定要买四屏蔽的.----两层铝箔两层网,芯是物理发泡的

原帖由 irc163 于 2006-7-5 09:17 发表
家用有源电视信号放大器的效果都很一般，各频段增益很不均匀，你会发现使用家用有源电视信号放大器有的频道的效果还不如使用无源分配器的效果。 有源电视信号放大器效果好的都是给楼内用的大个那种，但这种东西耗 ...

原帖由 zr51cf 于 2006-10-29 03:57 发表


接电视插座不需要，只要把线剥开连接上就行了，但要注意信号线的屏蔽丝网不要和铜芯接触，丝网还要作为回路压在插座里的安装用的固紧金属片上。

原帖由 hawk18818 于 2006-10-29 17:14 发表
我用的是西南物理所产的西物１分４分频器．效果你可以去看我以前发的图

学习

有用的帖子全都学习ing……
好文[s:20]！十分感谢[s:21]，学习ing……

[ 本帖最后由 ＾_＾ 于 2006-10-29 18:41 编辑 ]

jietaisi

LZ真好,   费心帮了好多人,   谢谢!!!

＾_＾

楼主大侠，您的线是不是这个？我也要买：）

引用：发烧级HDTV电视连接线，含银6.1％，长度3米.(长度可预订)，阻抗75欧姆.采用德国音霸24K镀金插头.银锡焊接完成成品

＾_＾

另外我在灯市口，和您算邻居啦：），再请教您两个问题，

问题一：您另外一段线是下面的哪种？（我传不了图片了，明天才能传图片）

第一种：引用：含银2.5％　长度2米.（可定制长度）阻抗75欧姆.采用德国音霸插头.银锡焊接完成成品
第二种：引用：含银2.5％.结构：75欧同轴式.双层铝箔屏蔽.铜镀锡编织网，线径：8MM。（头部则是：进口镀金插头.加套屏蔽编织网制作.双磁环.）不知道以上哪种好？谢谢！

问题二：您说的装修中埋入墙体的粗线有多粗？几年前装修时候我也不太懂，就在大钟寺后面的市场买的

是SWYV-75-5的，外径8mm,从外到里依次是：塑料皮－铝网屏蔽－发泡胶－铜丝
铜丝直径才1mm，好像就是很普通的线，不知道是不是粗线：（










＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝转贴＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
视频线和射频线的主要区别是什么
名词：
SYV——实心聚乙烯绝缘，PVC护套，国标代号是射频电缆——又叫“视频电缆”；
SYWV——聚乙烯物理发泡绝缘，PVC护套，国标代号是射频电缆；
[相同点]：
1. 特性阻抗一样——75欧姆；
2. 外层护套，屏蔽层结构，绝缘层外径，编数选择，材质选择，屏蔽层数等基本相同；
[不同点]

1. 绝缘层物理特性不同：SYV是100%聚乙烯填充，介电常数ε=2.2-2.4左右；而SYWV也是聚乙烯填充，但充有80%的氮气气泡，聚乙烯只含有20%，宏观平均介电常数ε=1.4左右；ε=εˊ+jε",其中，ε"为损耗项，空气的ε"基本为“0”，这一工艺成就于90年代，它有效降低了同轴电缆的介电损耗；——第一个不同是ε大小不同，绝缘介质的衰减不同；

2. 芯线直径不同：以75-5为例，由于-5电缆结构标准规定，绝缘层外径（即屏蔽层内径）是4.8mm,不能改变，为了保证75Ω的特性阻抗，而特性阻抗只与内外导体直径比和绝缘层的介电常数ε大小有关，ε大芯线细，ε小芯线粗，芯线直径：SYV是0.78-0.8mm, SYWV是1.0mm; 芯线结构形式都可以是单股或多股；这一区别，导致了芯线电阻的不同。如实测天成、爱普SYV75-5电缆，1000米芯线直流电阻39Ω，典型SYWV75-5电缆, 1000米芯线直流电阻19-20Ω，差一倍;

3. 上述两项根本区别，决定了两种电缆的传输特性——传输衰减不同，频率失真程度不同。实测1000米电缆视频传输性能，SYWV75-5/64编电缆：0.5M—5.15db,6M—19.12db;国标合格SYV75-5/96编电缆：0.5M—6.43db,6M—21.76db（相同编网结构电缆衰减比发泡电缆大3db——即大1.4倍以上），有一个还挺有名的厂家产品，SYV75-5/128编电缆，6M—25.22db，衰减比发泡电缆大6db以上——即大2倍多）；

4. 关于高编电缆，一般指96-128编以上的电缆。高编电缆明显特点是：屏蔽层的直流电阻小，200KHz以下的低频衰减少，对抑制低频干扰有利，实测表明，200KHz-6MHz频率，由于“趋肤效应”，128编和64编衰减一样。（高频电流只在芯线外表面，屏蔽层内表面层流动）。从频率失真（高低频衰减差异）看，高编电缆反而严重。频率失真直接影响就是视频信号的各种频率成分的正常比例失真，直接影响到图像失真；

5. 铜包钢芯线：这是SYWV电缆的一种，用于有线电视46MHz以上的射频传输，由于“趋肤效应”，电流只在钢丝外面的铜皮里流动，衰减特性和纯铜芯线一样，可抗拉强度却远高于铜线；但这种电缆用于视频传输不行，0-200KHz低频衰减太大；

6. SYWV电缆视频射频传输特性都优异，而且由于有巨大的有线电视市场的支撑，产量很大，价格也有优势；

关于视频线和射频线的问题，既有误解，也有误导，论坛里的激烈争论就是例证。但大家都应该尊重实践：用1000米75-5电缆，传输一个彩色摄像机的信号，末端送给监视器，监视器环路输出给示波器，测量“色同步头” 的幅度，原信号是0.3V,进行比较，电缆越长，两种差别越大，越容易比较；

[ 本帖最后由 ＾_＾ 于 2006-10-27 20:02 编辑 ]

sisuer

好文要顶的！ 收藏了

同时BS那些整天发乌七八糟sonx文的人

zr51cf

原帖由 ＾_＾ 于 2006-10-27 17:13 发表
楼主大侠，您的线是不是这个？我也要买：）

引用：发烧级HDTV电视连接线，含银6.1％，长度3米.(长度可预订)，阻抗75欧姆.采用德国音霸24K镀金插头.银锡焊接完成成品

我买的尾线就是这样的。

我建议你先考虑好是否能接受用液晶看有线。我的感受是液晶看有线再怎么样也不如CRT舒服。个人感觉眼睛容易累。但为看大画面，又不遭受严重电磁辐射，只能两害相权取其轻采用液晶了。

芝芝2号

精彩!明天我就去用你的技术造福人类!
