发烧器材玩家俱乐部征集功放内部图片！

772880672

[s:20] [s:20] [s:20] [s:20]

欧力军

交易区新帖推荐

图片是不少，就是没有制作资料

msm

型号特点   POA-S10 单声道后级
*UHC-MOS高电流放大晶体管。 额定输出：150W X 2（8欧姆）300W X 2（4欧姆）
*UHC单式推挽线路。 总谐波失真：0.002%
*两组喇叭输出端子 讯噪比：120 分贝（信源直通启动）
*单端式及平衡式输入端均有电平控制。 频率响应：1赫兹-150千赫兹；+0，-3分贝
规格：310（宽） X 207（高） X 426（长）毫米
重量：15.7 千克

型号特点   PRA-S10
*UHC-MOS宽频带恒压供电器。 总谐波失真：0.002%
*创新倒转式E平衡线路。 动磁：96 分贝
*底盘设计缩短信号通道。 动圈：79 分贝
*RIAA偏差20赫兹-20千赫（+-）3分贝 频率响应：5赫兹-300千赫兹；+0.2，-3分贝
规格：434（宽） X 135（高） X 361（长）毫米
重量：7.1 千克

    该机每个后级用四对天龙自产的UHC-MOS 昌体功率管，据厂方透露，这种UHC-MOS 昌
体功率管每枚元件内合并了相当于35 枚传统式的MOSFET 管，是一种给合了MOSFET与双极
晶体功率管优点于一身的理想放大零件。开机半小时机身略热，声音表现更好。
此机是台湾歌林推荐上榜机，名列推力无限类功放第一名，台币145000元（网上
http://audioart.audionet.com.tw可查到） 。所用放大电路与S1顶级四分体机相同，是
S1机的简化版。

UHC单端推挽线路

UHC-MOS高电流放大晶体管

2组喇叭输出端子

单端试及平衡式输入端均有输入电平控制

音频：

额定输出：150瓦(8欧姆，20赫-20千赫)，300瓦(4欧姆，1千赫)总谐波失真：0.002%(-3分贝，8欧姆)讯噪比：120分贝

频率响应：1赫-150千赫(+0，-3分贝)

310(阔)×207(高)×426(深)毫米

15.7千克

[ 本帖最后由 msm 于 2008-6-13 22:01 编辑 ]

msm

天龙声音清爽，速度快，配宝华  声音素质相当不错，实战搭配过B&W  7NT   B&W 602S3 都有相当出色的表现，这两后级发热得厉害，高偏流[s:20]

藏獒-007

马兰士 PM-94(限量版）

KUANGSHAN58

交易区新帖推荐

我的金嗓子DP75,不错好听，我在济南欢迎交流我的QQ360398693

[ 本帖最后由 KUANGSHAN58 于 2008-11-15 23:36 编辑 ]

jmq

我的桌面小功放pioneer A-2030，100V，很不错的。

chx16888

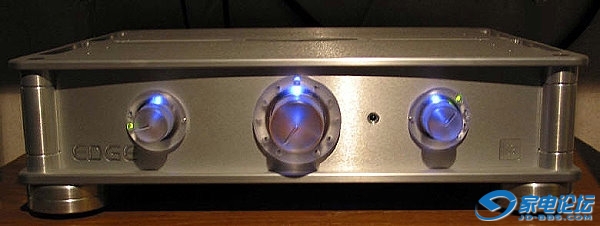

Edge G3 hifi合并功放!目前国内不多见

Edge是来自美国的音响公司






电源变压器容量350VA、总滤波电容容量20,000μF、输出功率每声道115瓦（8欧姆）、输出阻抗0.15欧姆、输入阻

抗30k欧姆、持续输出电流6安培。





Edge G3具有四组高电平输入、一组Monitor输出、一组喇叭端子与一组前级信号输出。换言之，如果有必要，Edge G3也可以单纯地当做前级使用，透過输出功率更大的后级，对喇叭系统作更精准的操控。





拿掉Edge G3的頂盖，可以发现G3的前后级从电源变压器开始就是完全分离的，原厂更宣称G3的前級部分与他家的G1前级是一模一样的，前级部分拥有自己独立的密封环形变压器，其次级输出交流电经过桥式整流与滤波，透过三端子稳压IC 7815/7915提供±15V的电源给高电平放大电路使用。





前级部分主要的主动放大元件为每声道各一颗Burr-Brown OPA227，这是頻宽达8MHz、回转率达2.3V/μs的高性能运算放大器，让G3得到低噪音与快速反应的声音特性。后级部分就是机箱內右侧的电路板，整块右侧板就是G3的散热片，每声道使用两对功率晶体并联推挽输出。




[ 本帖最后由 chx16888 于 2008-9-27 15:19 编辑 ]

RL63

汇点SOLID 1E后级+8E前级

[ 本帖最后由 RL63 于 2008-10-30 22:36 编辑 ]

大柜

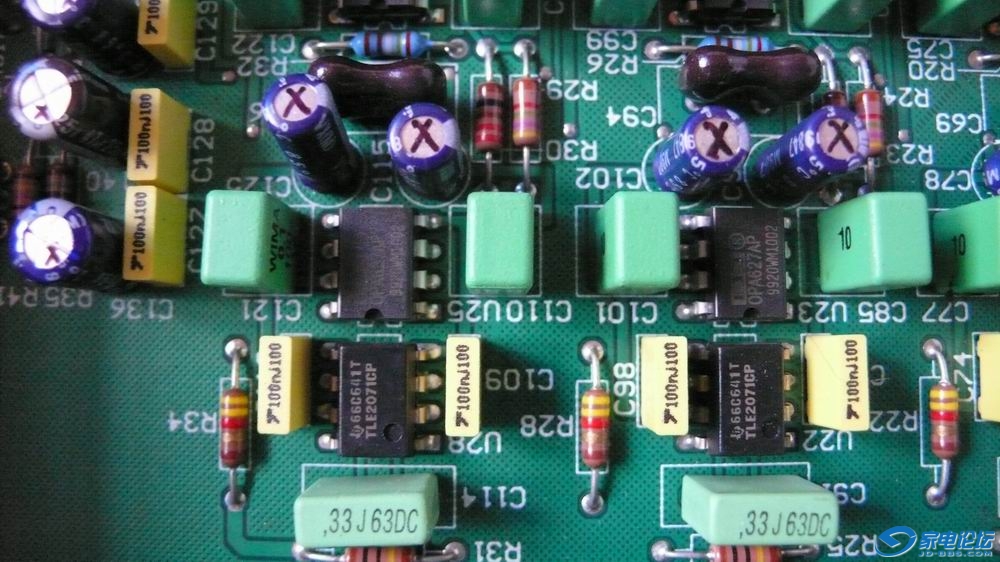

加拿大sim audio eclipse 月蚀 镭射播放器

[ 本帖最后由 大柜 于 2008-11-5 12:18 编辑 ]

kones

这是我的马兰士PM7200

B110

飞利浦 LHH A700

87815441

真是大开眼界:victory:

xuk555

好文，如果能够搜索 型号就好了，不要再每页翻看了。

菲声音响

迟来的报到！祝大家“元宵快乐！牛年大发！”
