修复一台SONY TC-K333ESR卡座经验分享

781307560

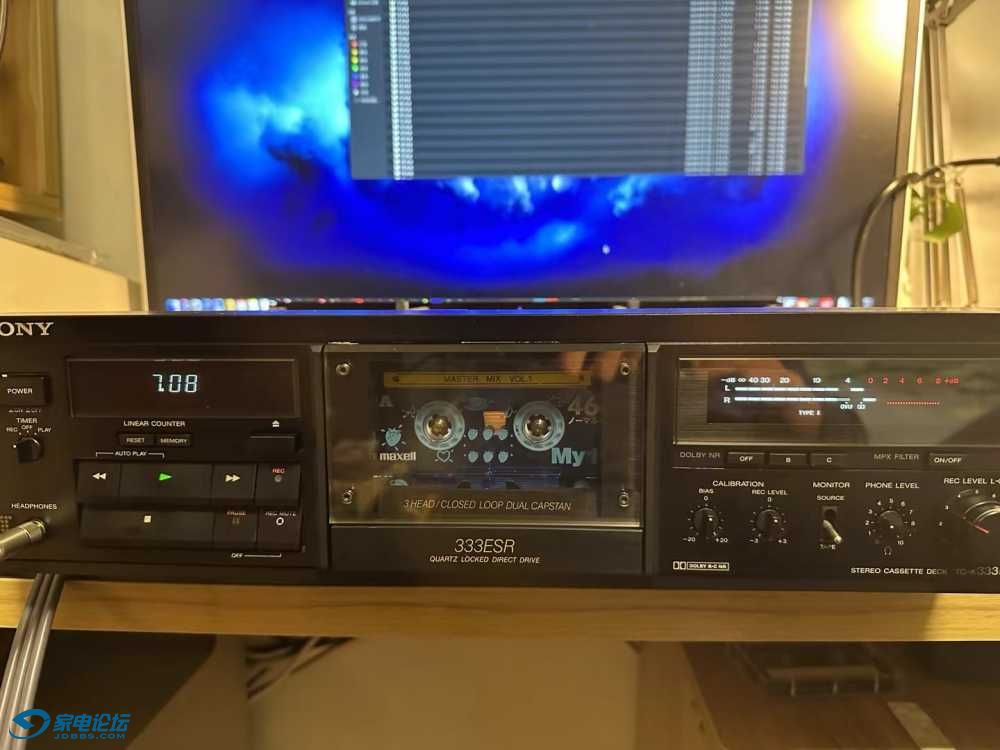

这次搞这台SONY TC-K333ESR。

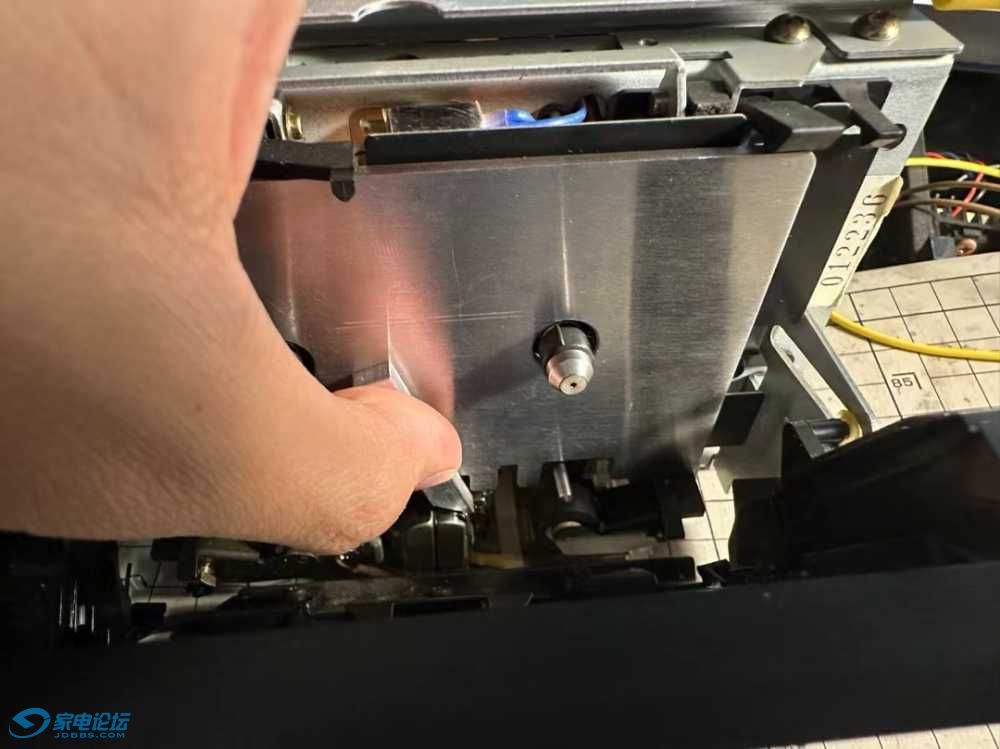

故障现象：计数器走得慢，旋转卷带轴计数器变化，旋转供带轴计数器不变，此机正常时应该旋转任意一个轴计数器都会动。先想到清洁供带轴霍尔，然而并没有解决。尝试调整舱门上方光源角度，卷动供带轴计数器正常工作，这是此机器的通病，给霍尔提供光源的灯泡的固定架是胶皮的时间长老化导致灯泡角度改变，霍尔无法得足够光照强度，输出的信号幅度不够，无法满足mcu的需求，所以计数器走字不正常。调整灯泡位置进行加固再测试计数器正常了。

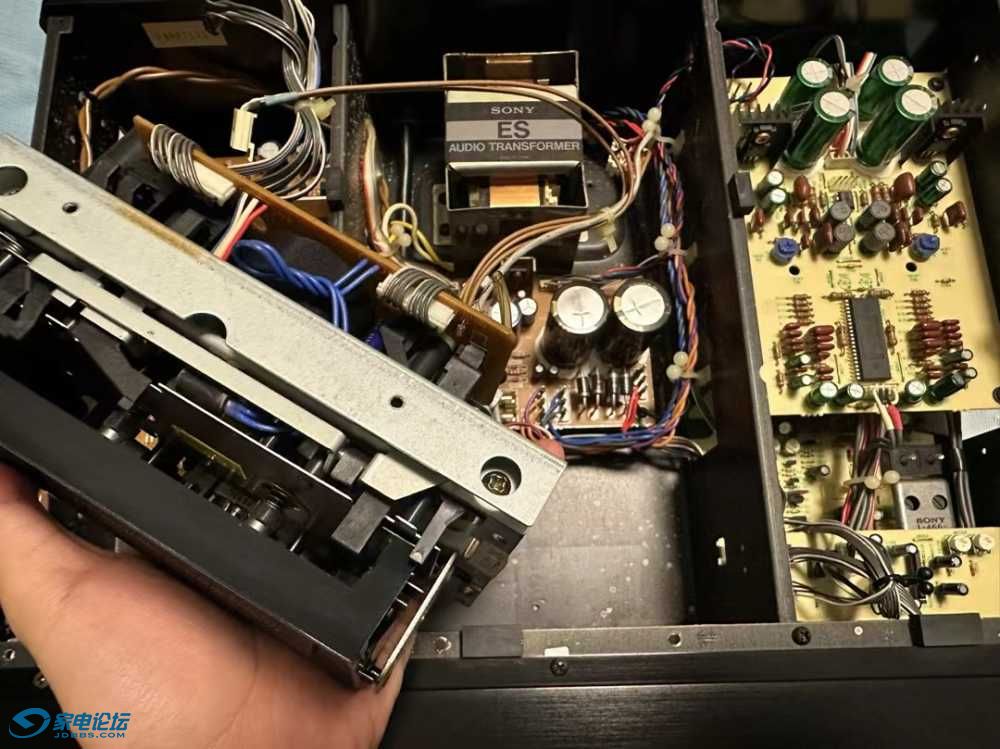

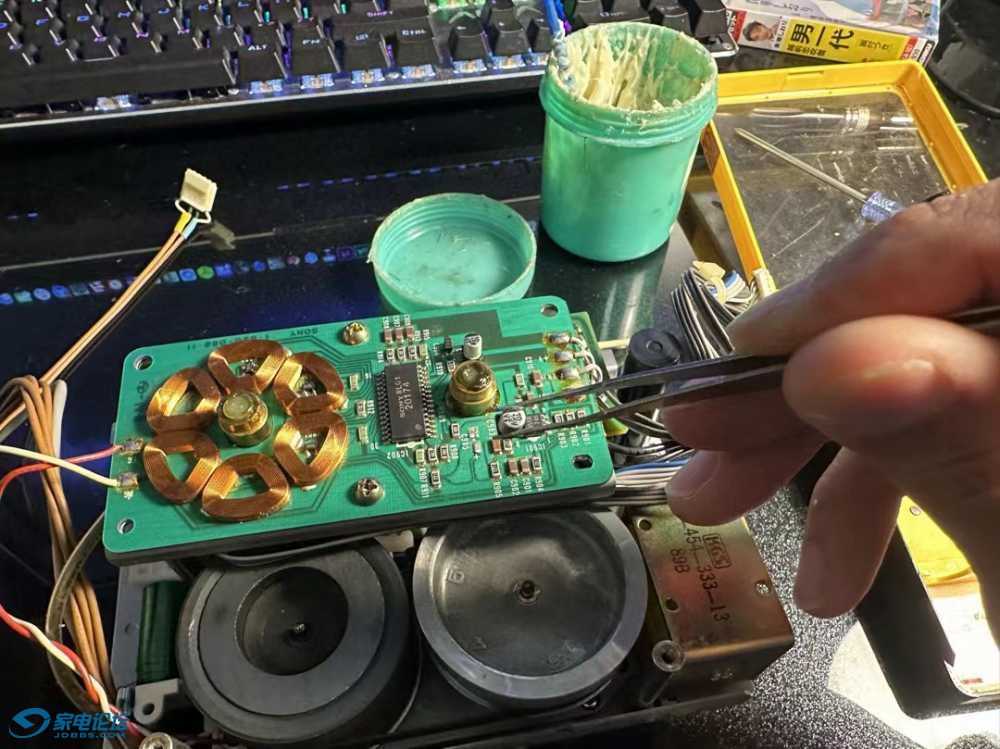

修复故障后做机芯保养，更换老化件，包括直驱电容、皮带等等，再整体标调。

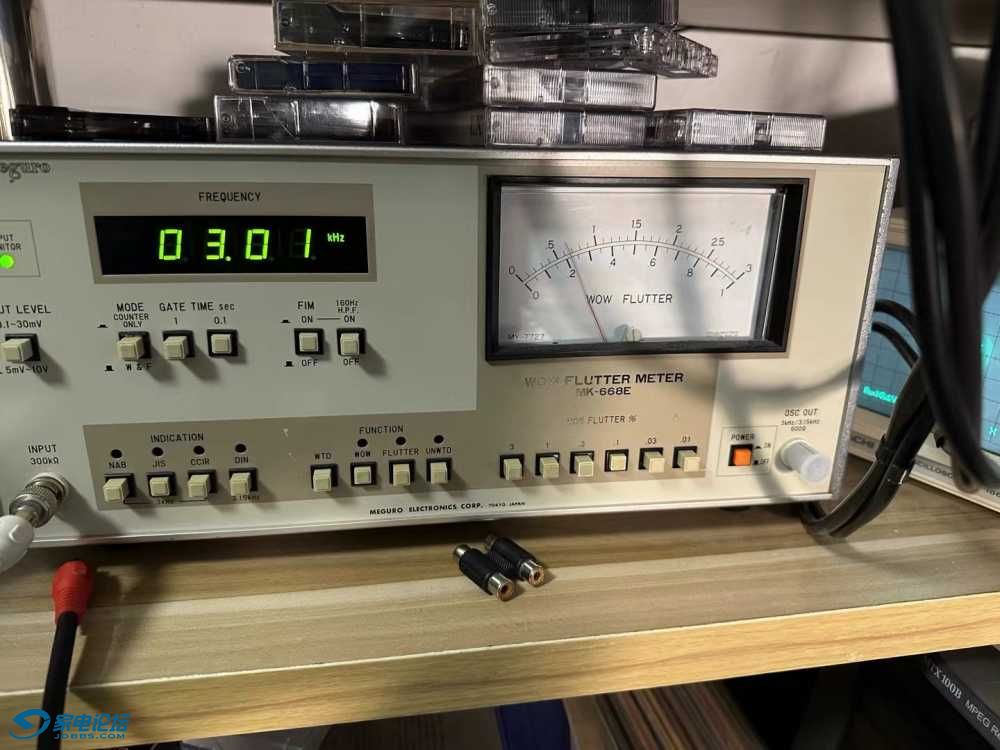

SONY早期版333飞轮非常大，转速稳定，抖晃非常低，实测JIS模式下WOW在百分之0.02附近。

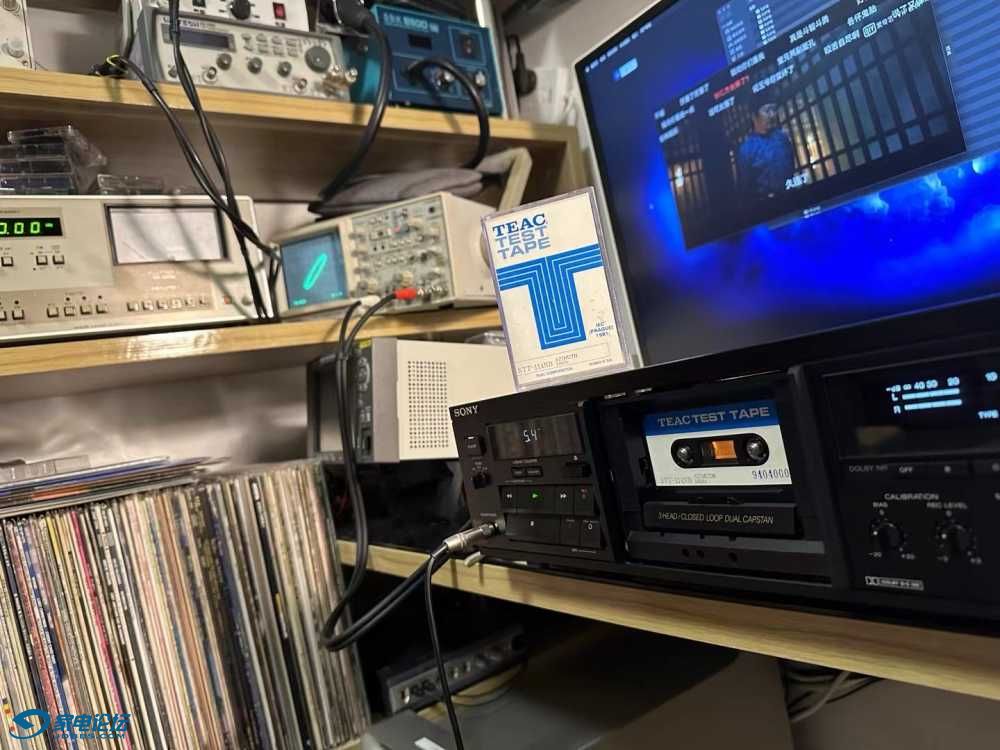

高频响应也不错，14K测试带可以达到-20dB，左右声道14K衰减接近一致。

thomascd

交易区新帖推荐

替大伙点个赞

yeeypc

我是先把灯泡、导光板都清洗一下。

光敏器件清洗不到，就用吹气球猛吹。

coffee_bean

抖晃没你想的那么低。抖晃顾名思义就是抖动+晃动，而你测的只是晃动分量，要选WTD档才是抖晃值。

781307560

coffee_bean 发表于 2024-9-10 17:42
抖晃没你想的那么低。抖晃顾名思义就是抖动+晃动，而你测的只是晃动分量，要选WTD档才是抖晃值。

嗯，这里我不严谨了

桂R

交易区新帖推荐

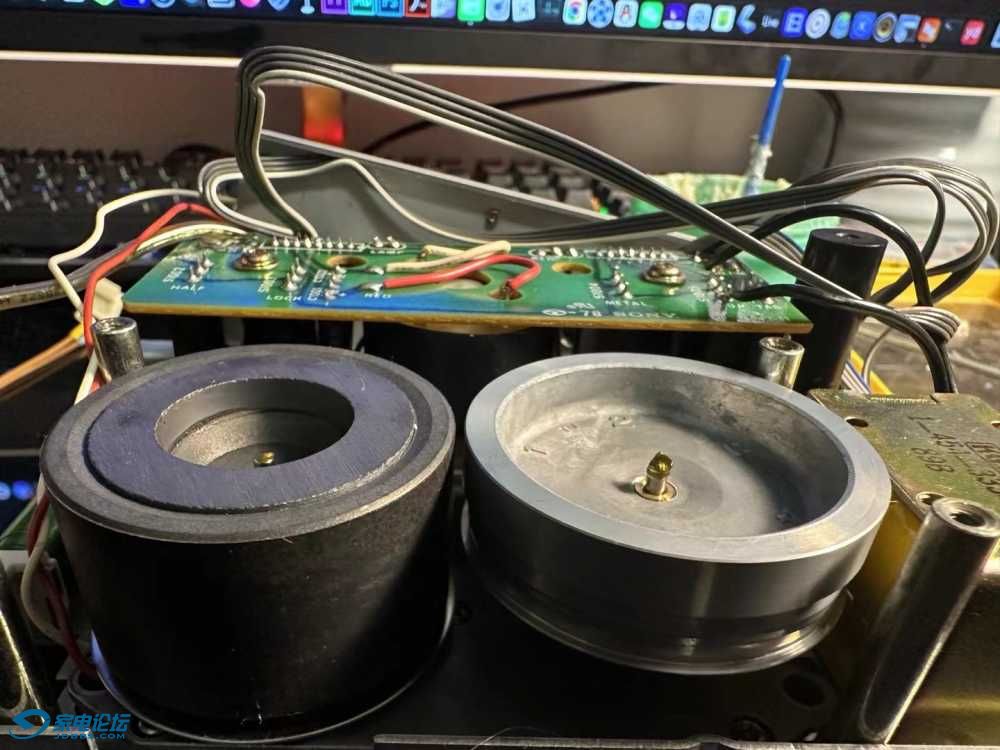

倒数第4张图中的两个是飞轮？真够粗壮。

whswhs1975

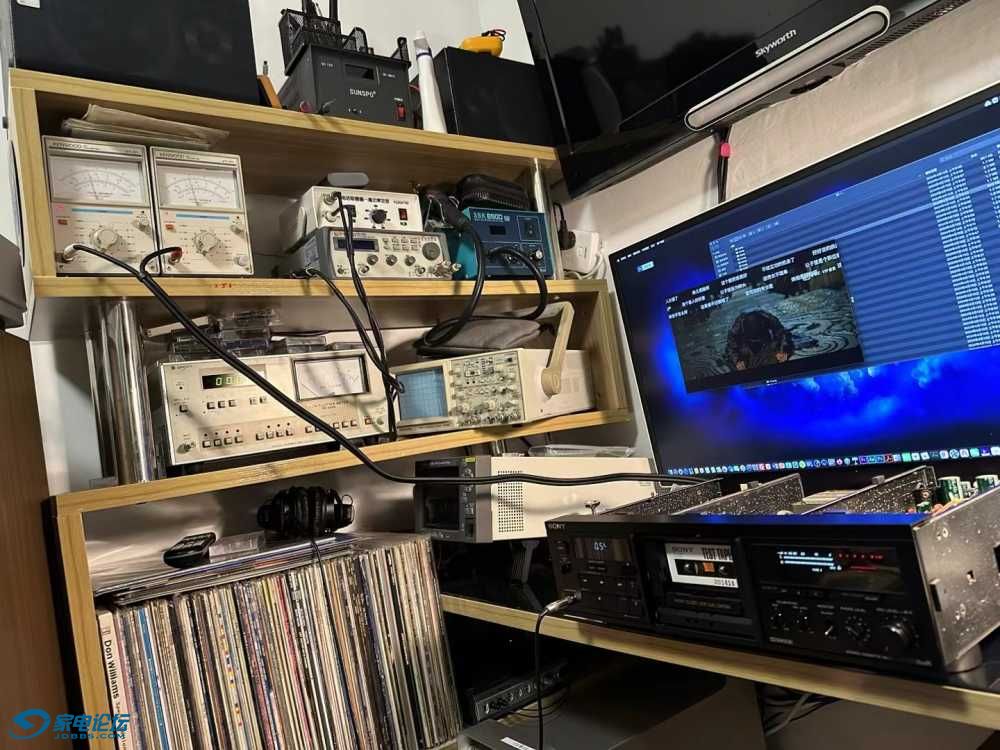

仪器真多啊

shark04

霍尔不是磁性传感器吗？ 你说的是光电传感器吧。

781307560

shark04 发表于 2024-9-10 22:20
霍尔不是磁性传感器吗？ 你说的是光电传感器吧。

对，是光电传感器，这里写错了，感谢指正

gujiecmzx

看来论坛还是有很多行家的，大家多多交流，互相学习。

coffee_bean

嗯，楼主不错，能虚心接受不同意见，比那些错了还死鸭子嘴硬的强太多
既然如此，就再提一点：频率测量的闸门时间选得不合理，应该选更长时间的1秒档位，这样分辨率就能到1Hz，你现在只有10Hz分辨率，不利于带速监测。短的闸门时间用于提高测量刷新率，然而会损失精度。你这个应用场合，显然需要的是分辨率而非刷新率。

活在生活

厉害厉害
