一起因为弹簧位置挂错导致接地异常出现噪音的故障排查。经验分享

781307560 · 发表于 2024-9-8 10:39

您需要登录才可以下载或查看，没有账号？注册

x

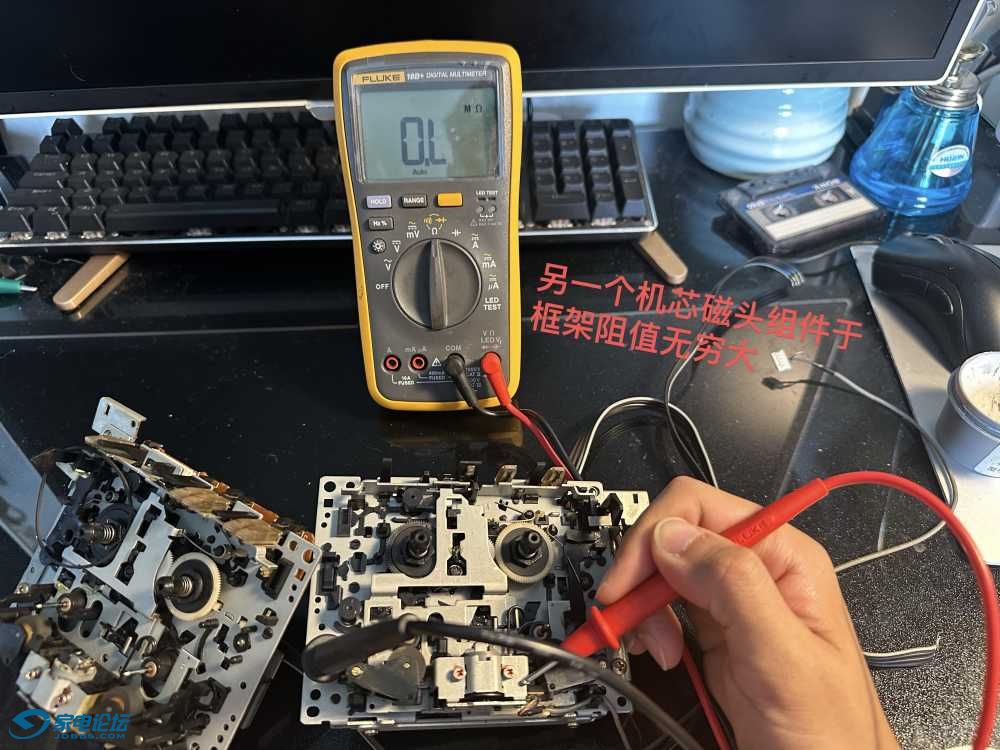

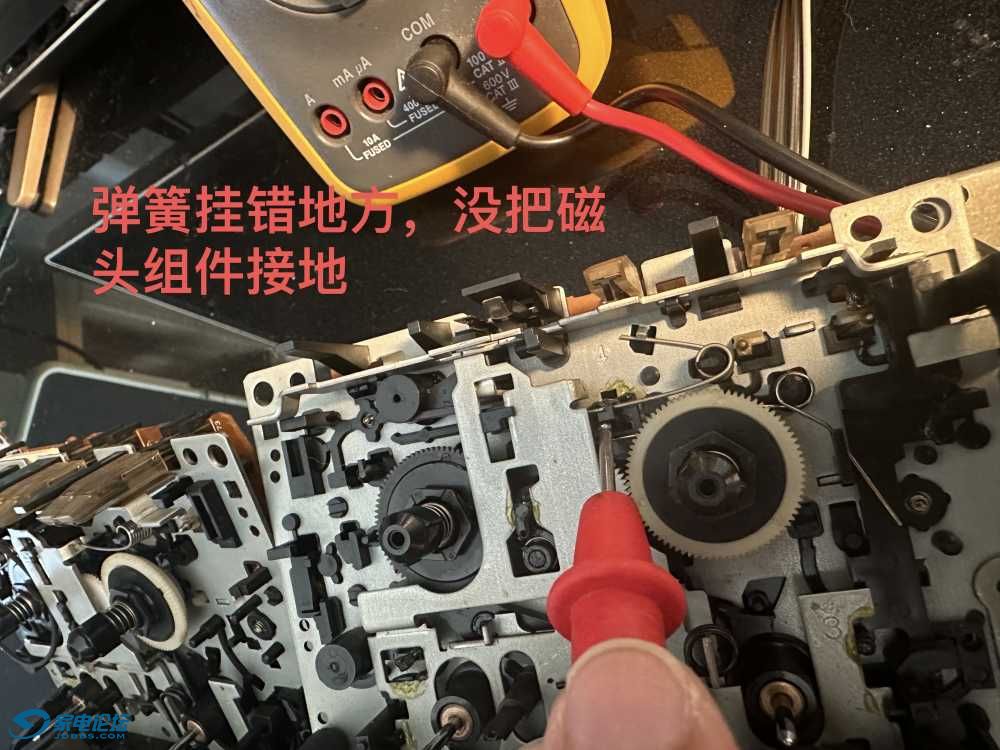

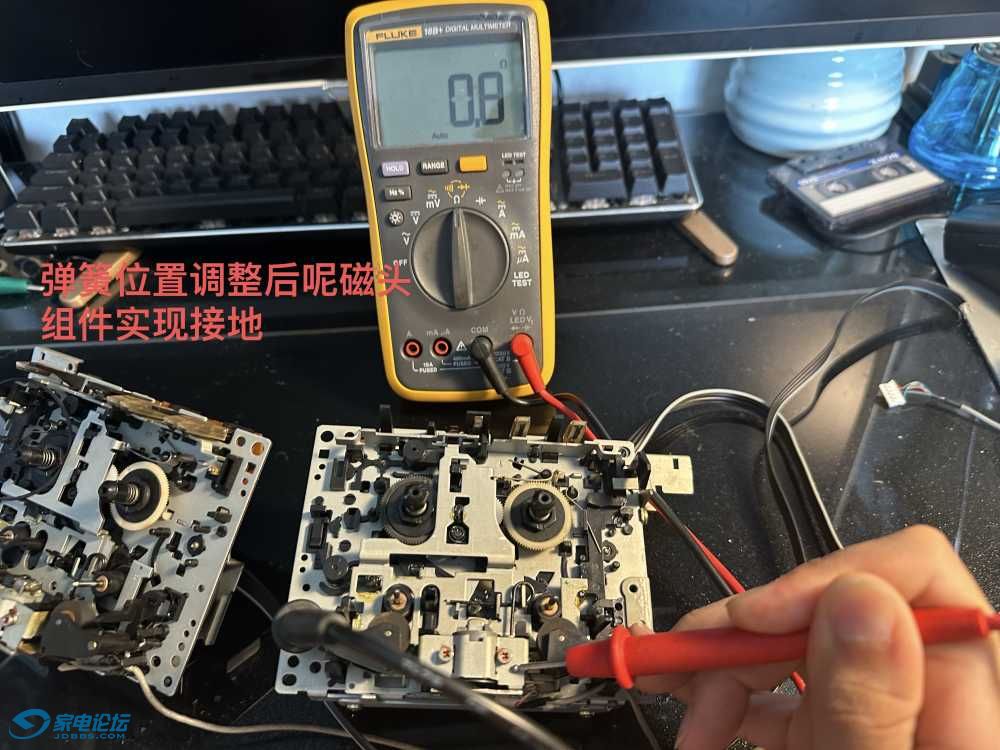

一起因为弹簧位置挂错导致接地异常出现噪音的故障排查。
经验分享

jjgg12688 · 发表于 2024-9-8 10:50

开盘机回来了

胜利。 · 发表于 2024-9-8 14:36

错把后庭当前庭

david-ease · 发表于 2024-9-8 15:02

是不是磁头组件在其它地方还有导线和外框架相连实现接地？这个弹簧的目的肯定不是单纯为了磁头组件和外壳链接接地。如要要求磁头组件和机箱框架接触良好接地才能做到有效屏蔽，估计设计师也不会因为有这根弹簧的导通作用而有意去掉一根导线。

781307560 · 发表于 2024-9-8 16:08

david-ease 发表于 2024-9-8 15:02
是不是磁头组件在其它地方还有导线和外框架相连实现接地？这个弹簧的目的肯定不是单纯为了磁头组件和外壳链 ...

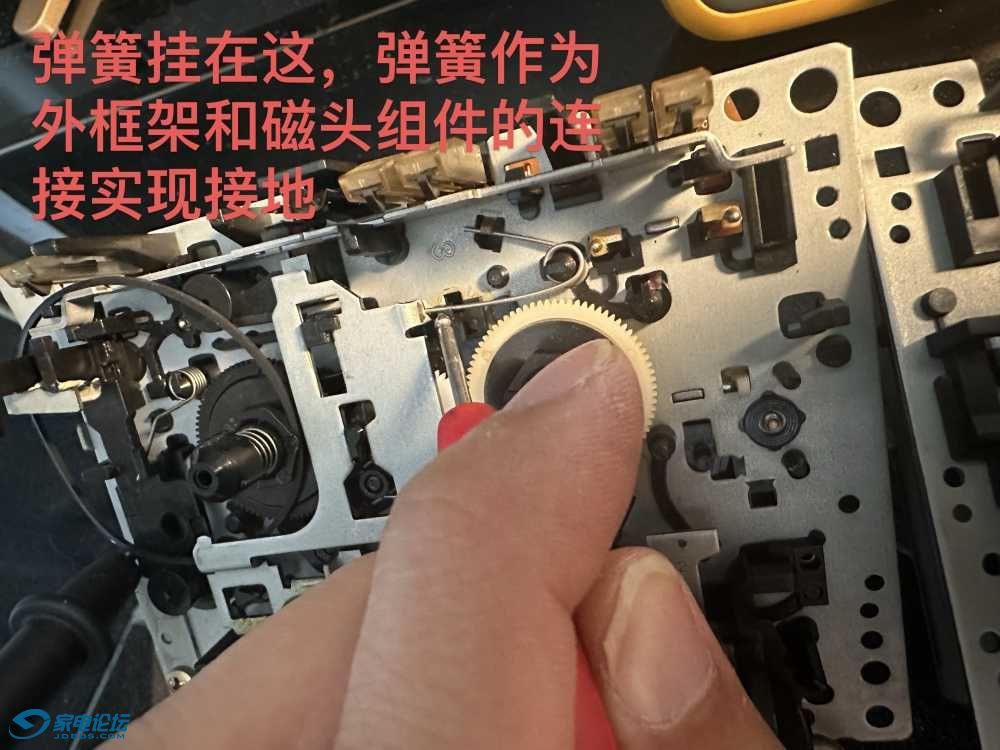

他这个弹簧不光起组件复位的作用还起接地作用，我特意研究了一下还真是这样，这个设计比较有意思。

晓歌 · 发表于 2024-9-9 15:15

我的理解是磁头组件组要另外用地线连接，而不是用弹簧来接地，

DALI104 · 发表于 2024-9-9 16:12

个人认为靠弹簧的金属接触来接地是一个bug，容易出现接触不良的情况，导致异常噪音
