一台开机无显示的SONY TC-K222ESA的维修经验分享

781307560

这是我见过故障最多的一台机器，故障现象不开机，无动作。

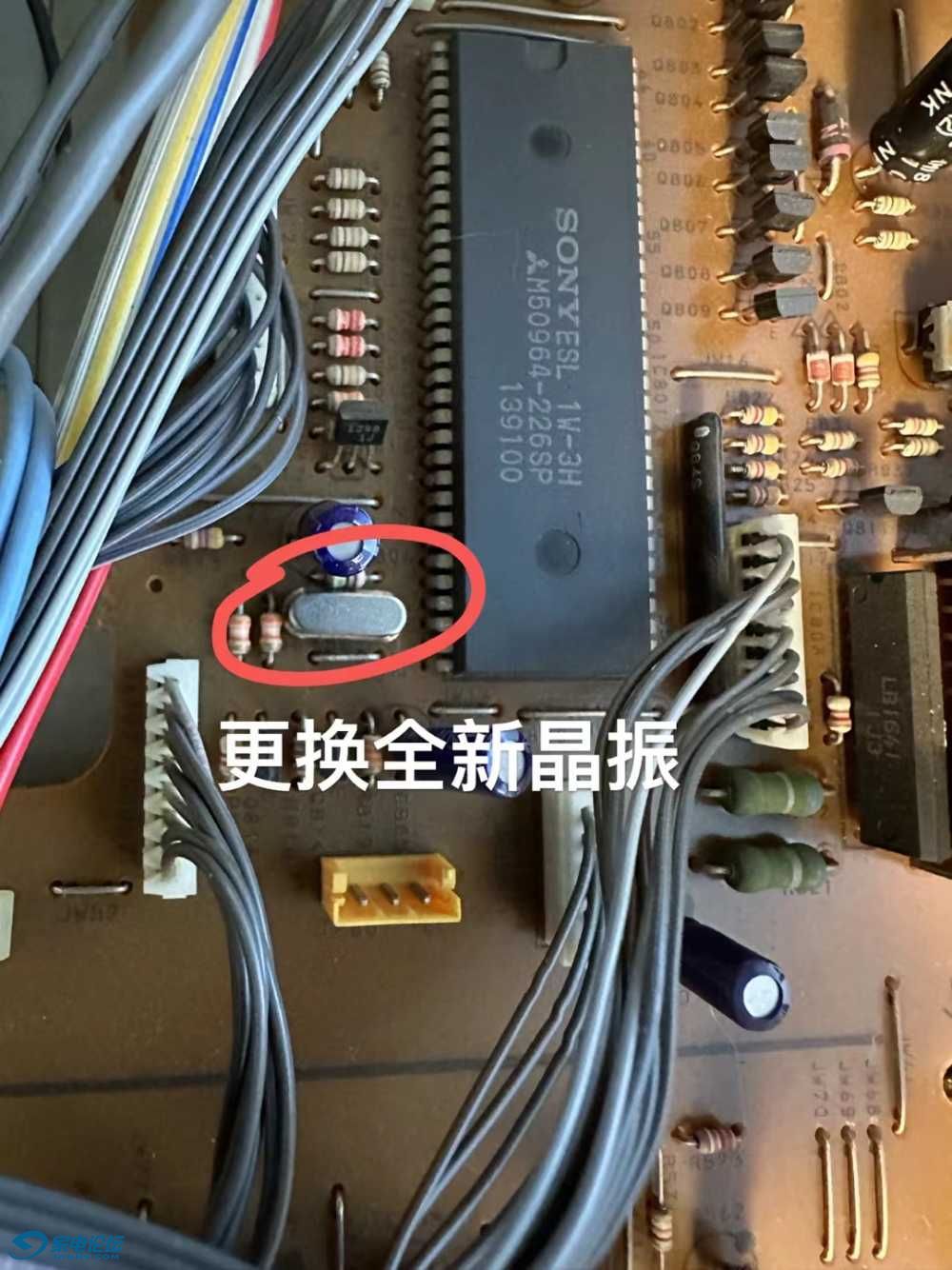

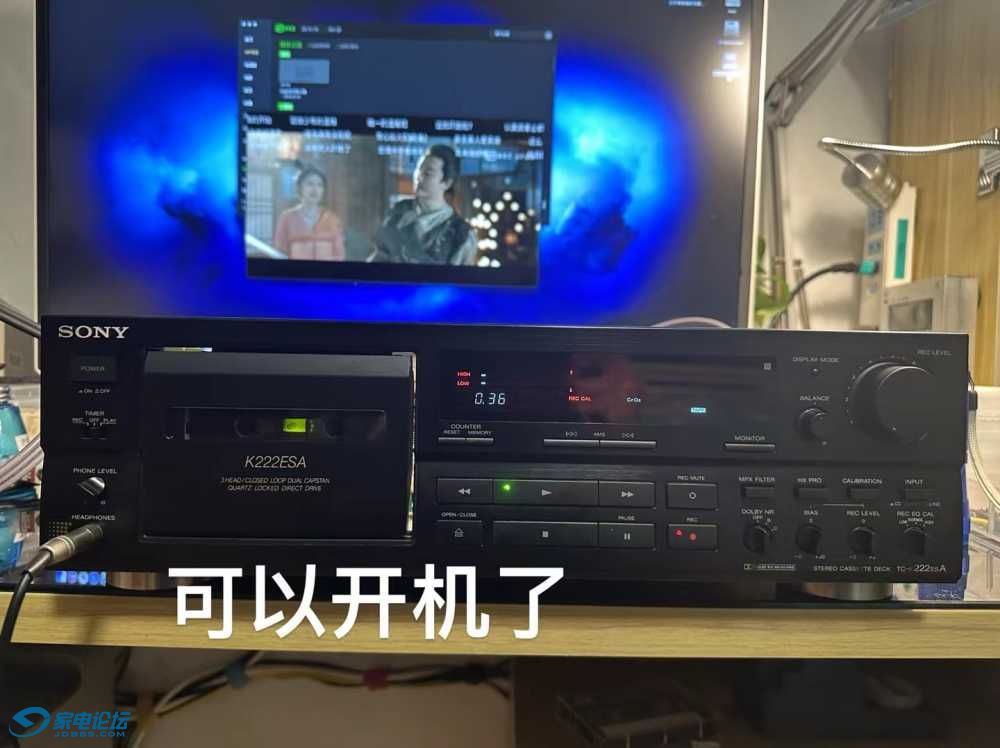

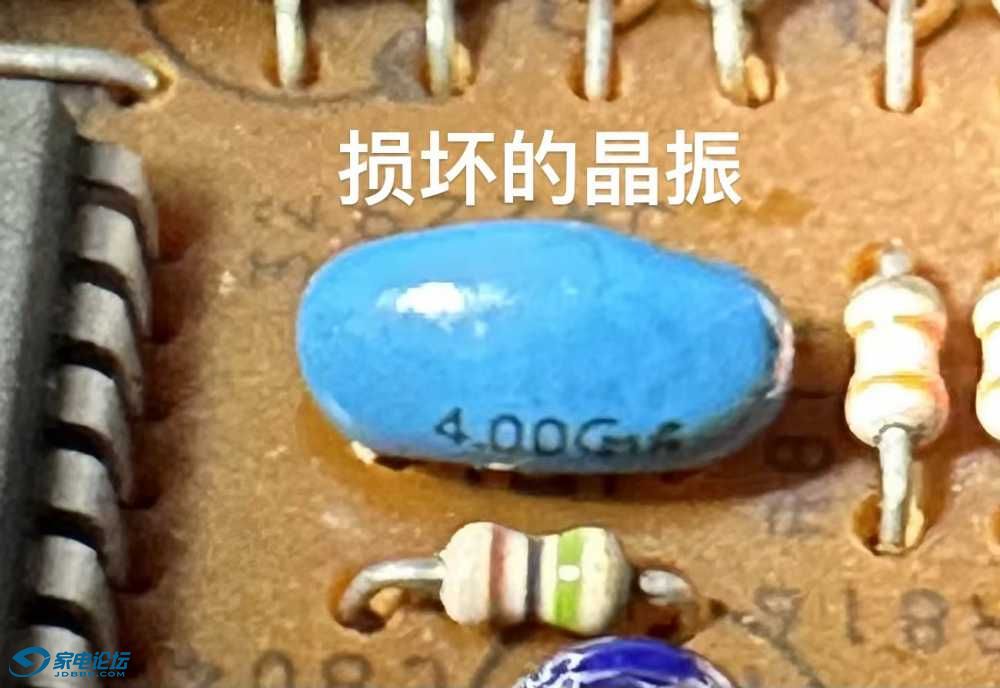

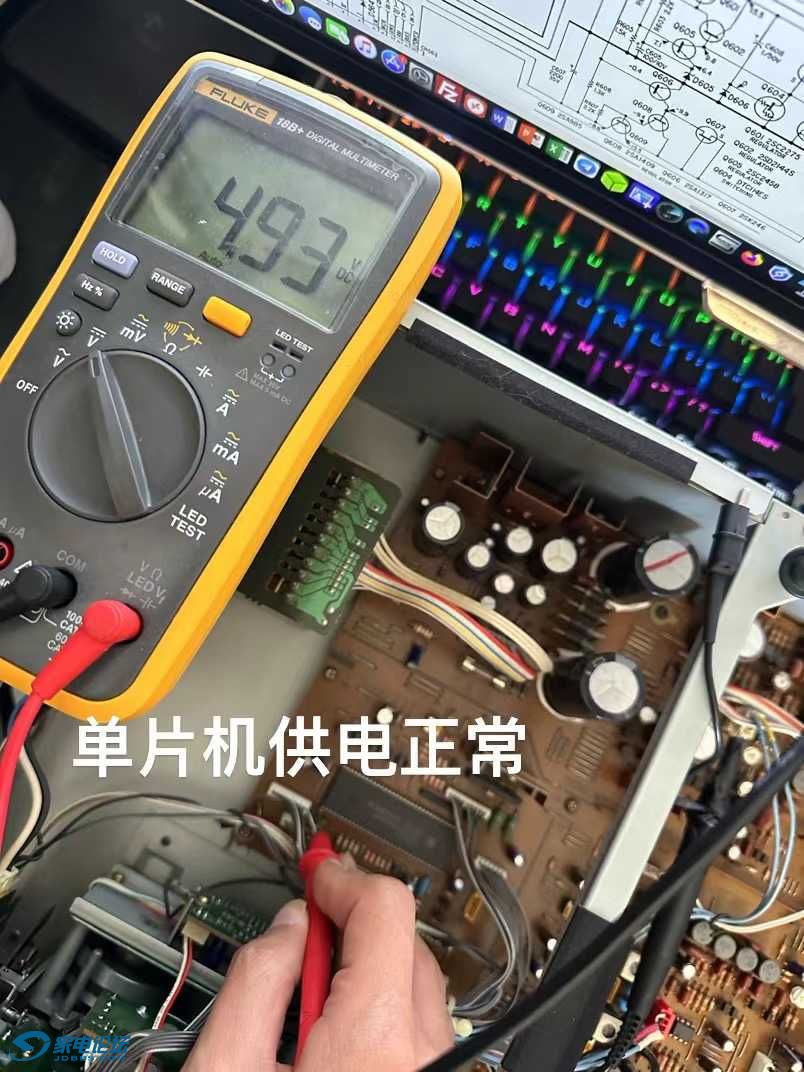

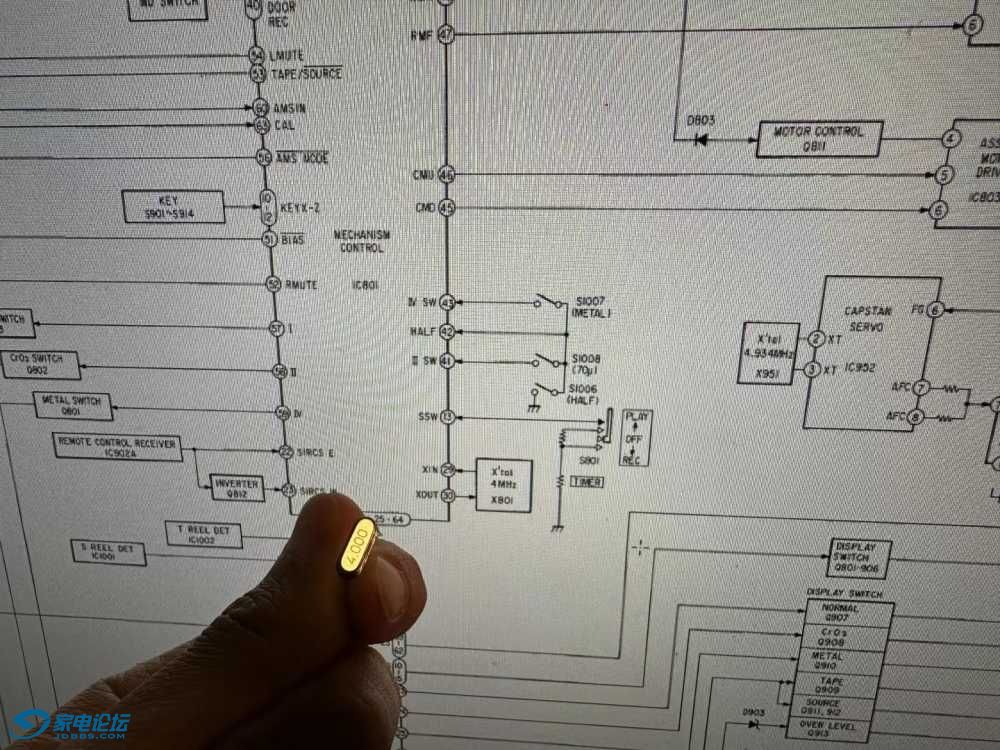

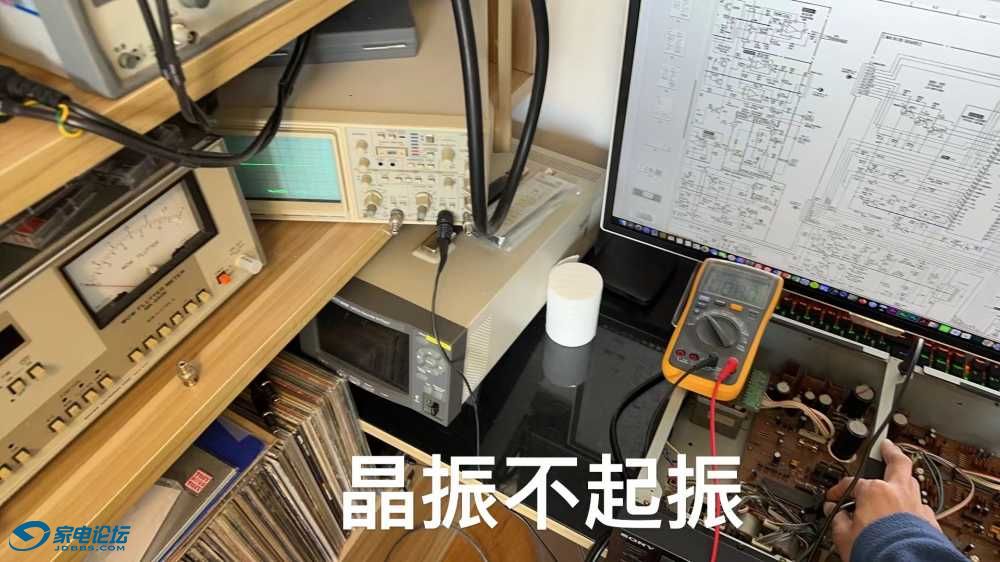

检查变压器没有烧，通电VFD灯丝能看到微微红光，供电应该没有问题。检查主控，5V供电正常，测量晶振，发现不起振。有两种可能，主控挂了或者晶振坏了。先找了个晶振并联在原来的晶振测试，机器开机正常了。可以确认是晶振损坏，更换全新晶振解决了不开机的问题，图片中的晶振是临时测试用，需要换更高精度的蓝色村田陶瓷晶振。

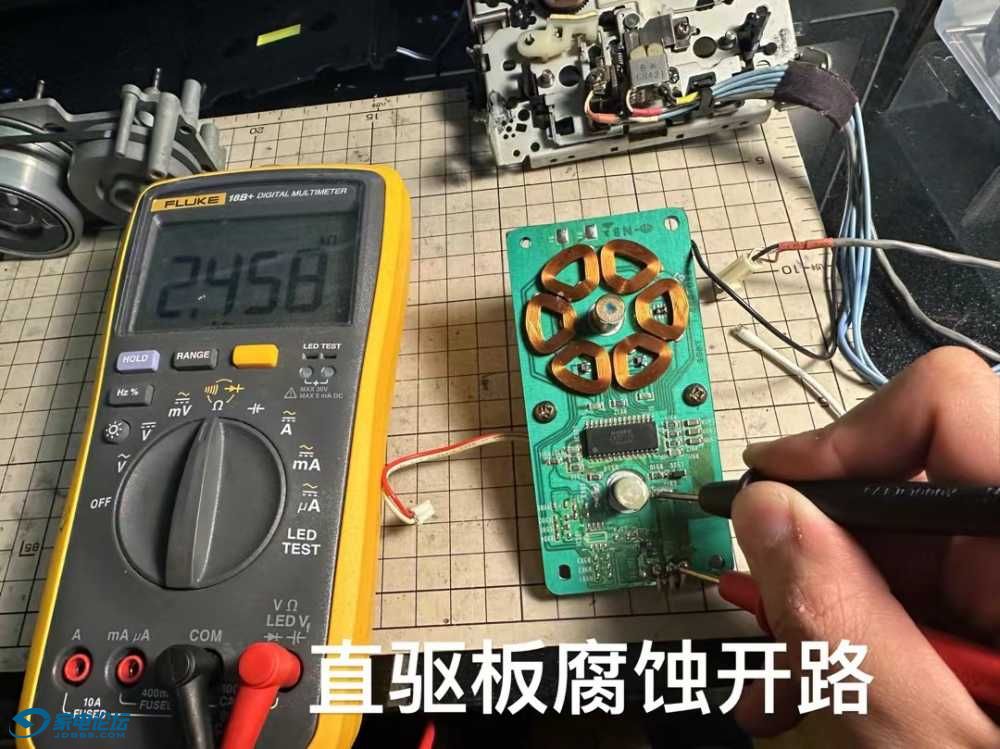

下面再打理其他部分，开机发现主导轴不转机芯不能加载，检查发现漏液的电容腐蚀驱动板，重新清洗加焊驱动板更换漏液电容，直驱板工作正常。机芯都打理完后

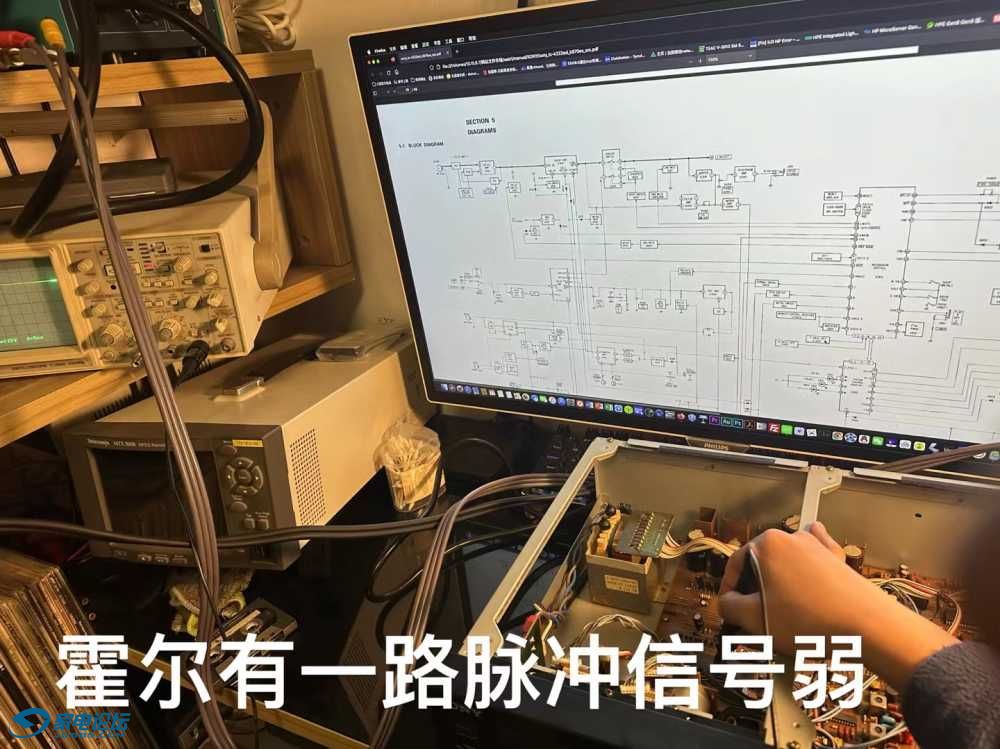

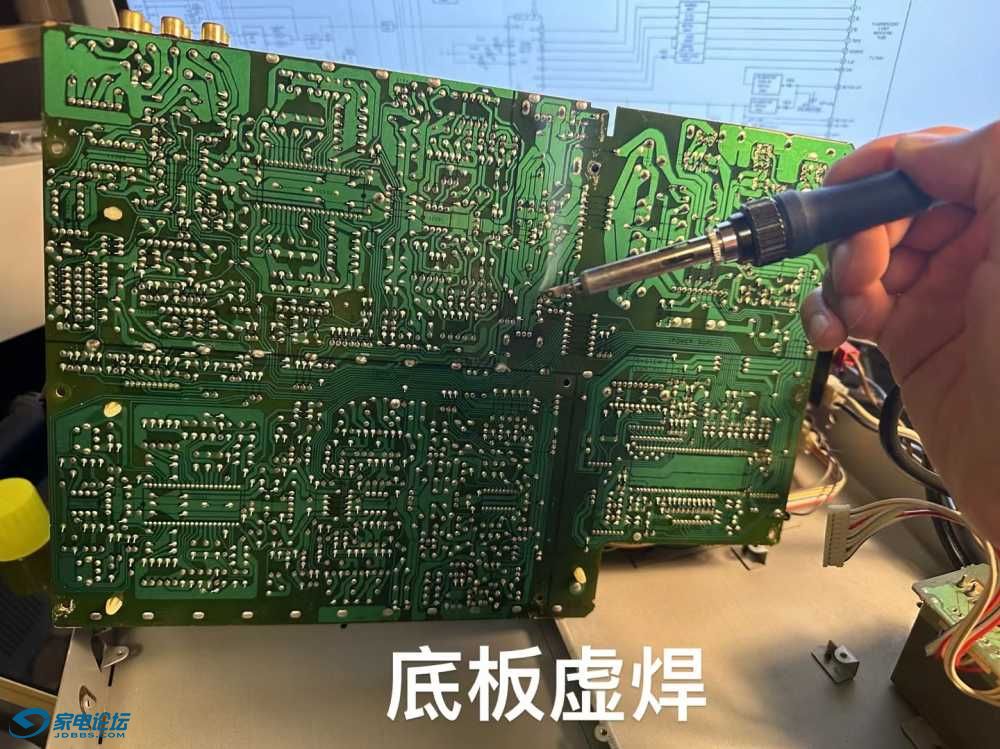

发现计数器走字慢，向右倒带自停，检查霍尔脉冲，有一路幅度小，更换问题光电霍尔故障解决。再就是一敲击电路板电平表打满，后来查看是焊点虚焊造成的，这些都解决后机器可以正常使用了。
完！

胜利。

交易区新帖推荐

曰本机子晶振基本不出故障(个人实操经历)，二手板虚焊或脱焊是通病。

781307560

胜利。 发表于 2024-9-5 15:29
曰本机子晶振基本不出故障(个人实操经历)，二手板虚焊或脱焊是通病。

晶振损坏也是头次见，之前都没遇到过。

yeeypc

晶振都会坏？楼主这人品也是无敌了。

桂R

目前，我所知SONY TCK中有222，333，555系列，请问还有其他型号否？档次从低到高是怎样排列？
