本帖最后由 lmq1020 于 2024-11-11 11:12 编辑
原来客厅的3匹富士通诺可力X空调，用了9年后外机控制板坏了，修复费用超过1500元，果断不修了，换了三电的大挂。见本人９年前发的安装作业贴：富士通3P诺可力X安装完毕，新房入住倒计时啦！客厅党们看过来
2024.10.24，三菱电机厂商指派的本地安装师傅上门。挂内机背板时让师傅用原机带的7个fischer尼龙膨胀管安装固定，不打水泥钉，铜管和排水管包了铝箔带，抽真空用了20分钟。自己事先买了304不锈钢材料的空调外机支架、膨胀螺丝、地脚螺丝，还加了橡胶减震脚。桂林机床漏电保护器是空调自带的，在空调室外机包装内，不用购买。

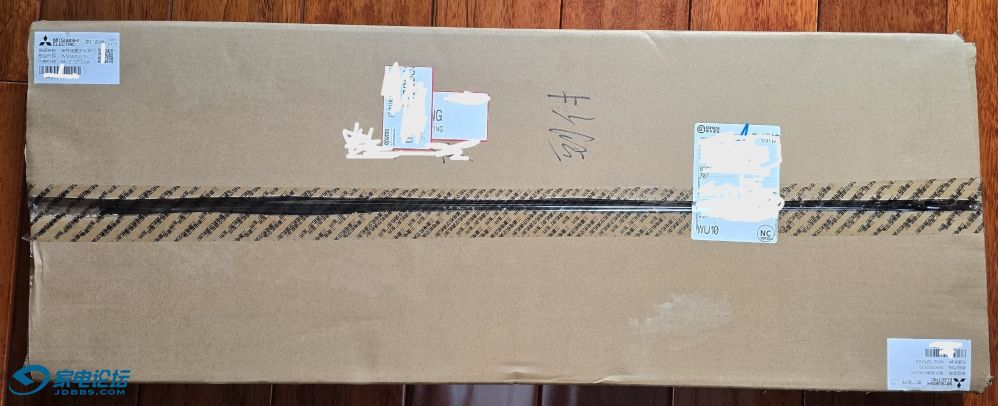

包装未拆封时的空调
未拆封时的空调
室外机
室外机
室外机铭牌
室外机铭牌

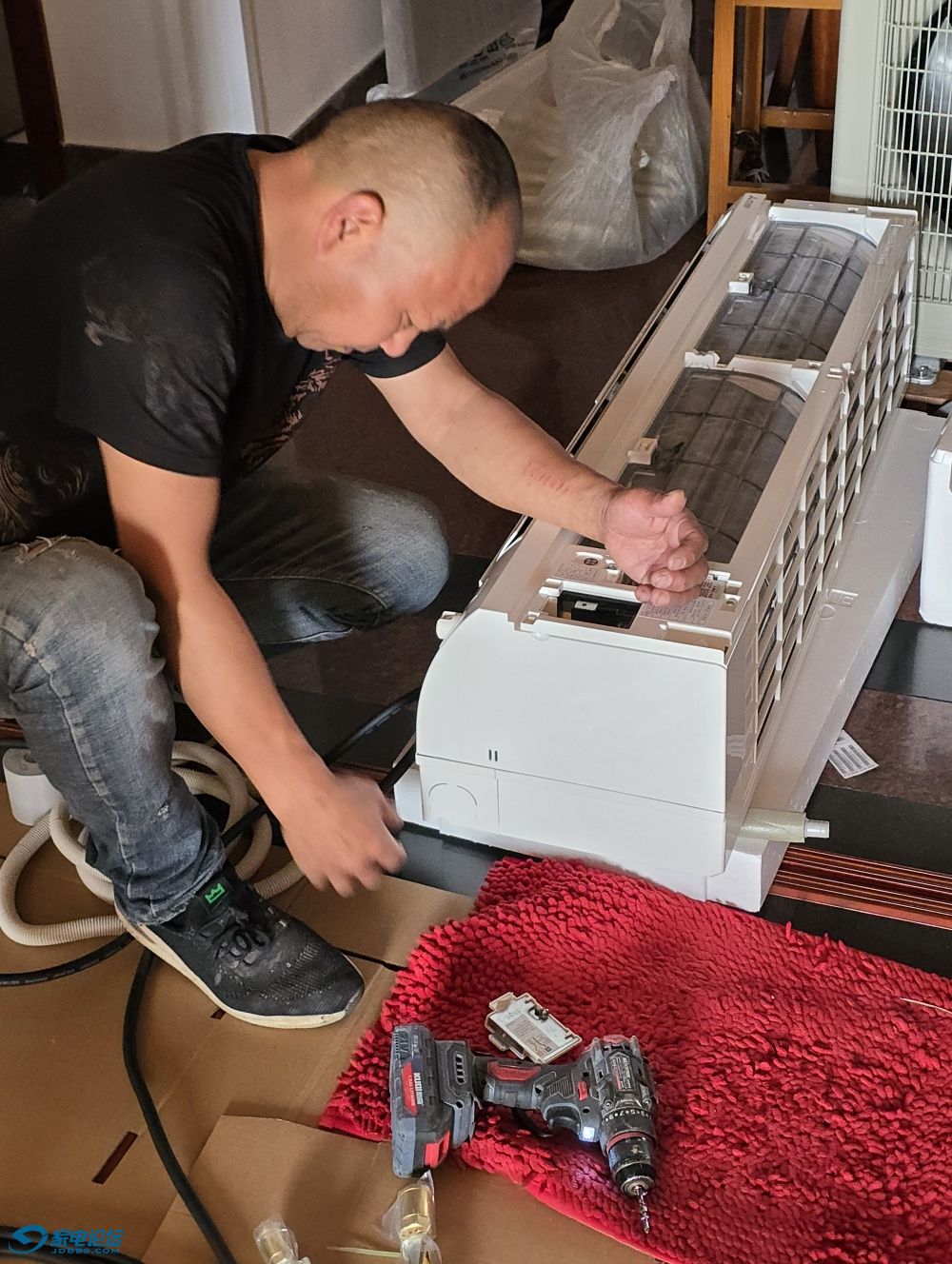

刚拆封的室内机，准备接管。
空调自带的fischer尼龙膨胀管
原机自带７颗德国慧鱼fischer膨胀管，为了保证牢固的安装内机，一定要嘱咐师傅都打上。
室内机接线
室内机接线
铜管包铝箔带
铜管包铝箔带 铜管是原厂发货的整根铜管
内机挂板
内机背板，一共用了7颗尼龙膨胀螺丝，师傅觉得不够服帖，又在下方打了两颗水泥钉。
安装室外机抽真空
外机接管、抽真空20分钟。我使用的6米铜管已经是机内冷媒量的上限了，说明书上写7米以上需要补充冷媒（每延长1米追加20克）。
安装完成后的室外机
安装完工 外机
安装完成后的室内机
安装完工，问了家人和朋友都认为是WX25更好看。
诺可力X
怀念下半个月前还在这里的诺可力X
室内机铭牌
内机铭牌

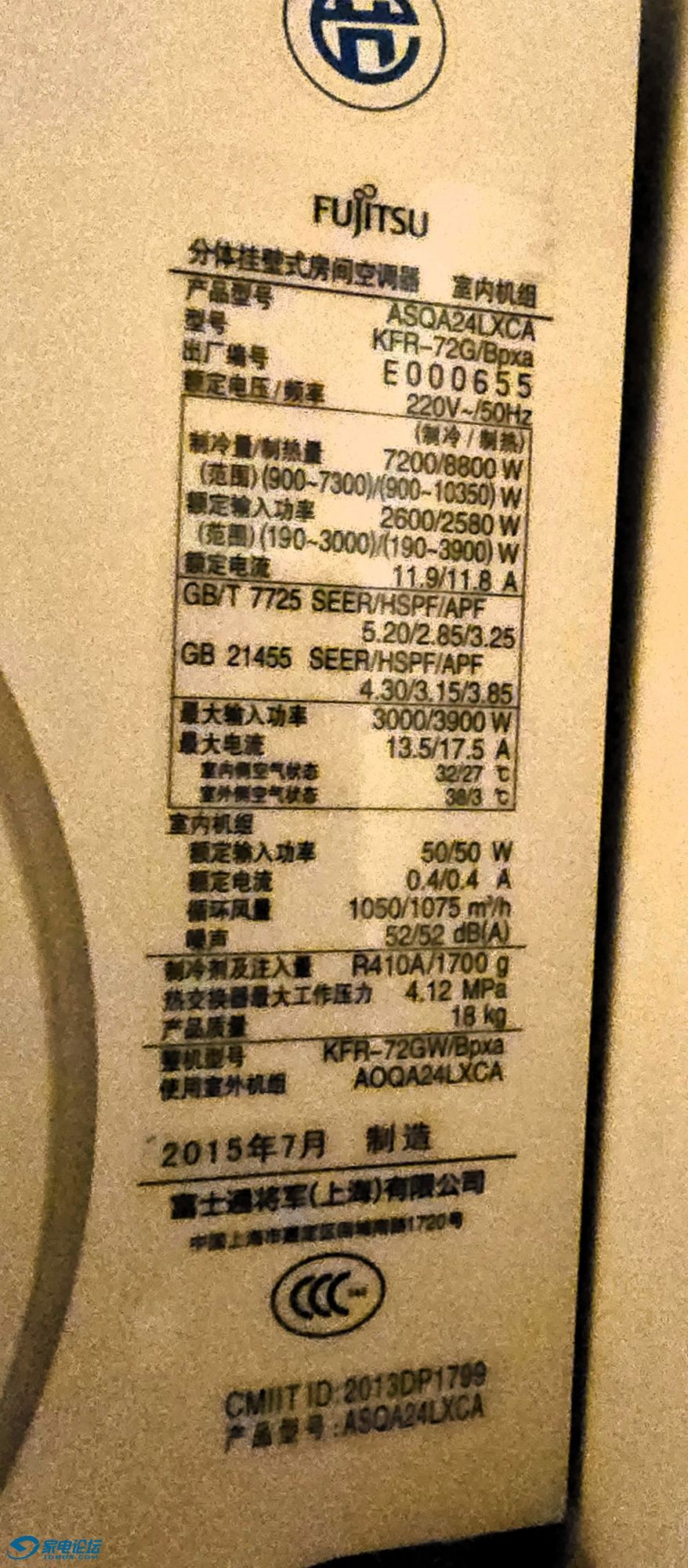

诺可力X内机铭牌
对比诺可力X的内机铭牌，参数进步了不少，空调技术还是在进步的
遥控器
遥控器功能键 遥控器带背光，在光线昏暗的环境下能操作，以前诺可力X的遥控器光线暗一点就看不清楚了。虽然没有诺可力的射频遥控和中文语音提示，但WX25VF功能更实用，支持第二代全域慧眼，手机远程wifi控制。 液晶屏预留了0.5度的显示，实际并不支持0.5度温控。

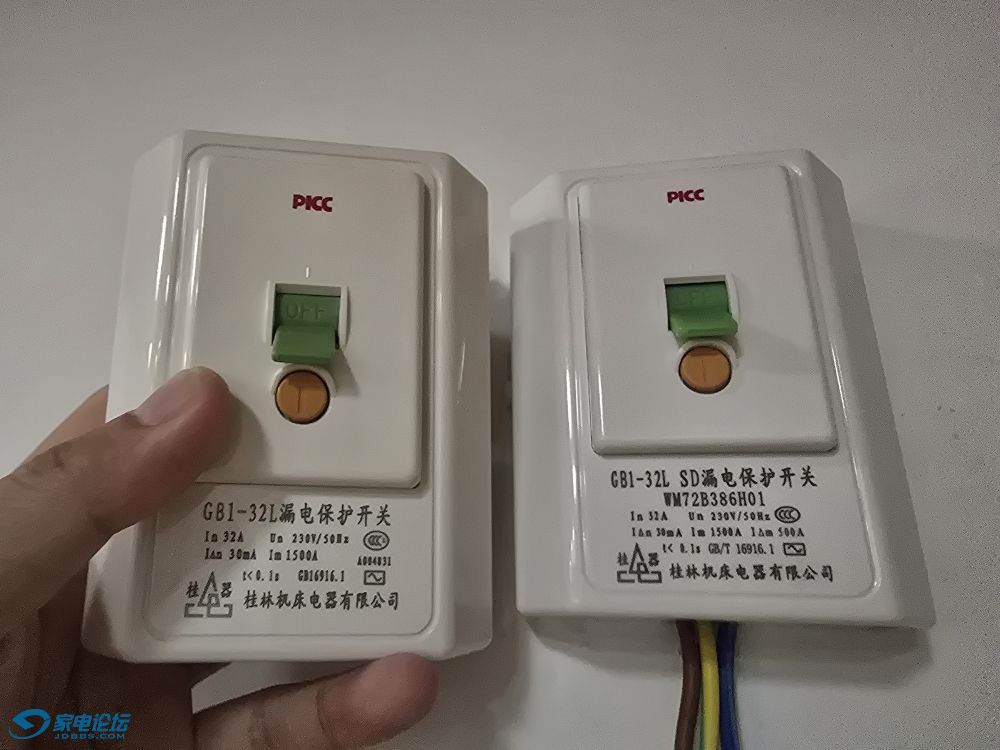

空调自带的空气开关
WX25的外机包装内附带一个桂林机床漏电保护开关，相比零售产品多了SD（上海三菱电机）字样，开关的说明书有解释，开关上盖两边比9年前的批次多了固定锁扣。这款开关只提供了漏电保护功能，不含过载保护和短路保护功能，所以上一级配电箱中还需要配置断路器提供过载保护。不知为何很多空调品牌售后都选择配置这款外观和功能都不出众的开关。
原先诺可力X用的漏电保护开关也是这款，当时是安装师傅手上100元买的（被坑了  ）。这次安装的师傅说还能用，但我还是自己把它换了下来。经过9年的使用塑料外壳卡扣处有变脆开裂的现象，继续用几年会有脱落的风险，说明塑料材质耐久性不过关，不知现在的批次是否已改进材质。正在使用这款开关的朋友可以检查是否有此问题。
安装时压凹陷的外机上盖
师傅走后发现内机上盖板凹陷，应该是师傅安装时手臂撑出来的。
外机上盖配件
新的上盖板
2024.10.28 和售后反映后，厂家发来了全新的外机上盖板，我和师傅要求自己动手更换，顺便研究下外机的内部，师傅同意了。此外发现上盖板和ZFJ12、AHJ12的外机是通用的。新的盖板似乎比9年前买的老机器软，不知是否是钢板薄了。
外机内部
拆掉上盖后的外机
外机内的电器接线图
贴在外机内的电气接线图
风扇电机
风扇电机，这个角度看不出是什么品牌，网上查到是ＷＸ２５外机电机是卧龙品牌的。
外机内的双排铜管
双排铜管
外机保护罩
顶楼夏天太晒，空调顶盖经常晒得烫手，外机控制板就在上盖下面，担心日久加速电气老化，于是在某夕夕买了空调保护罩，有效缓解外机暴晒的问题。上一台诺可力X就是在夏天40度的天气突然挂掉的，也许和暴晒有关。帽子的下面还留有空间，气流可以在下方穿行，同时起到隔热的作用，在烈日暴晒时隔绝了大部分热量。
戴上保护罩的外机
戴上帽子后的两台室外机，右边是9年前买的ZFJ12VA的外机，每年夏天连续开机制冷四五个月，铜管接口下方的底壳有了锈蚀的痕迹。
2024.11.3 空调机原配的桂林机床漏电保护开关样子不好看，像上世纪的产品，破坏了新空调的美感，于是选了这款公牛40A的漏电保护开关，开关的用料不错，外观设计也很清新时尚。建议厂商更换供应商，国内的正泰、德力西、公牛，东西做得都比那个桂林机床的更好，这品牌太不思进取，十多年了也不重新设计下造型。 公牛的这款漏保开关有３２Ａ和４０Ａ两种规格的，不带过流保护和短路保护功能，且两种规格售价相同，肯定是闭眼买用料高一档的４０Ａ了，不知公牛出于什么考虑专门做一个３２Ａ规格的。
原机桂林机床漏保开关
原机的漏保开关
公牛开关正面
公牛漏保开关正面
公牛开关背面
开关背面
将过长的线芯剪掉
剪去过长的线芯

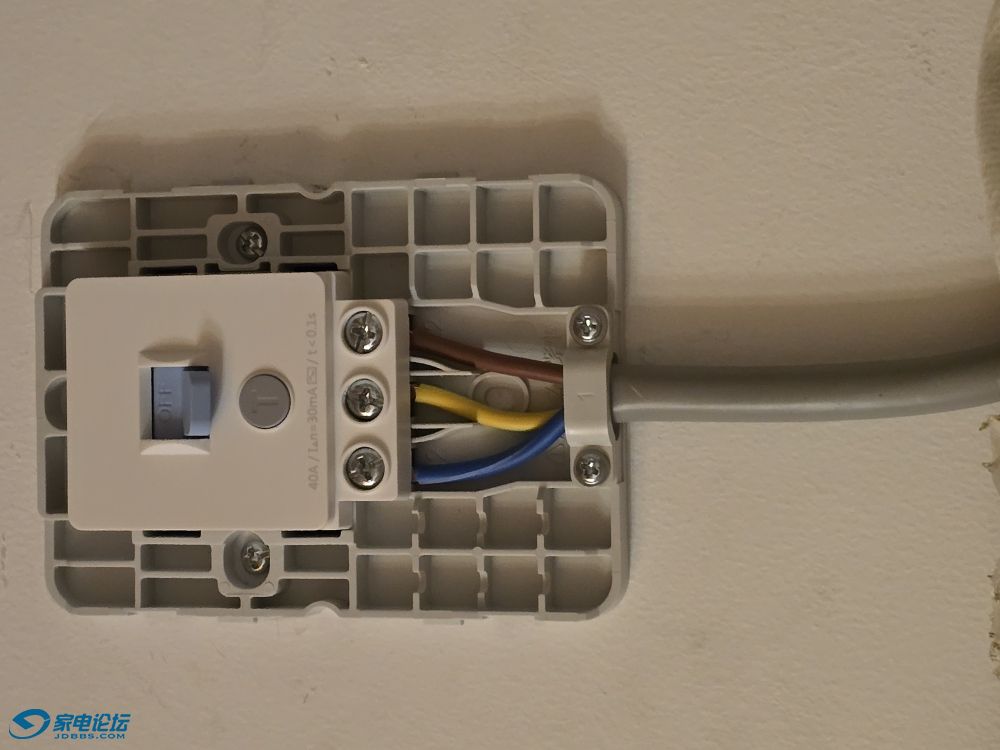

公牛开关接线后
完成接线，卡箍压在护套外面
公牛开关
盖上开关装饰盖，线芯不裸露，更安全和美观。
另外空调安装师傅的活干的太粗糙了，电源线芯裸露得很长，既难看又不安全，之前零火线还是接反的，我自己调回来了。我把线芯剪短到卡箍正好能压住护套，盖上装饰盖后完全看不到线芯，完美收工。
开关更换完成
2024.11.9给朝南的３台空调铜管包带铝箔的橡塑保温管
pdd买来了带铝箔的橡塑保温管，自己动手给室外太阳能直晒到的铜管都包上了。夏天用空调经常发现铜管的保温层外有冷凝水，摸上去凉凉的，冬天制热时摸着有些温热，说明存在能量损失的情况。
橡塑管
操作时要十分小心翼翼，尽量少掰动铜管，说明书上写铜管只能来回弯曲４次，一旦金属疲劳开裂导致冷媒渗漏就芭比Ｑ了。
包上橡塑管后不仅能彻底避免室外风吹日晒风化损坏铜管的保温层，还能减少铜管输送冷媒途中的冷气和热量损失，进一步榨干空调的能效。20米材料成本不到50块。
后续将持续更新这台WX25VF的使用状况，敬请期待。
|
