瑞华士 REVOX B710 不常见故障维修分享

乡村猎手

今天在修一台 REVOX 710的时候， 复位电路出现问题，搞这么多年还是第一次碰到。拿出来分享一下。

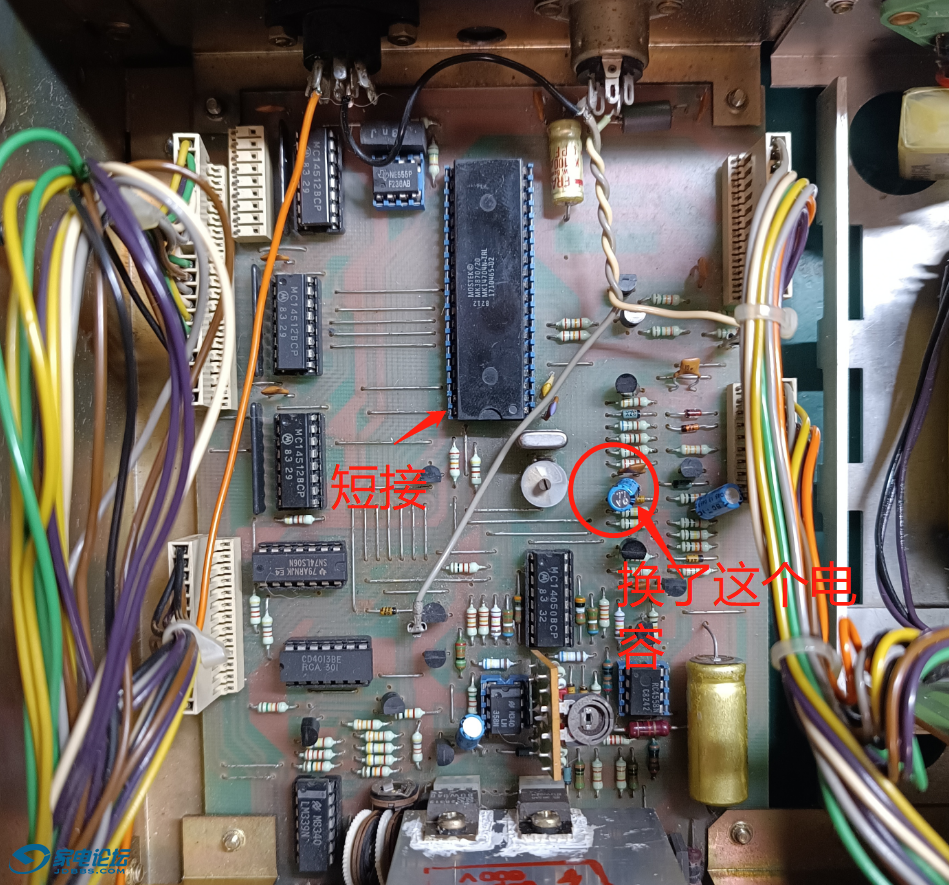

机器拿到是能用的，但打开看到机器MCU的第39和40脚是用线短接的， 拨掉这个线不能工作， MCU39脚是复位脚， 工作时需要一个+5V，而40脚就是+5V， 明显就是这个复位电路的问题， 就是第一个图的第4标记那里。 而且看了和这个电路相关的有几个地方焊动过，上家应该有尝试维修过，但没搞定，只好直接和+5V连接了， 虽然这也能用， 但作为老司机的我,自然不能就是样放过。

为了方便 ，拿了另一台参考机对照， 如果一块电路有问题，我习惯是二分法，从中间开始查， 然后决定向前还是向后查，这样更省时间 。 先测试图1第1点， 3.3V , 参考机是2.8V , 很明显这里3.3V刚刚好是由R58、R59、R67分压出来的电压（5V的三分之二）， 这样说明 Q10基极无电流。 但这样还不能说明就是Q10的问题，测试第2点位置发射极电压比参考机要高，这时直接将这里接地， 这时Q10就能正常工作。  所以是后半部分的问题。这时去测试第三点的电压， 电压4.4 ， 参考机9V , 我们知道， 全波整流无滤波电容直流电压是0.9U , 有滤波时是1.414U , 上面两个电压刚刚好和那个5V AC整流输出电压吻合的。 故换了划圈的那C15就解决问题了。

但上家既然尝试修过却没修好？从焊动过的元件看，上家应该也是懂一点的。 我测了一下换下来的电容，用电容表去测试了一下电容值， 发现测出来的电容值竟然是正常的！ 我想这可能就是他没去换这电容的原因。 但电容表测直接电阻只一百多欧，明显不正常，用另一个多功能表测试也显示不正常，容量大很多，损耗也大。

天籁的音

交易区新帖推荐

会修手机的人太多，修卡座的太少了。

amiable

天籁的音 发表于 2023-5-19 09:05
会修手机的人太多，修卡座的太少了。

不是会修就真的会修~~

低温_

遇到Studer/Revox出问题，先换电解再说。我遇到的的一台A726闹鬼，选台、存储全是乱的，电解一换全好，连电路都省得看了。

hwd6

高手

水磨沈花

交易区新帖推荐

本人一台710快进倒带会骤停，不明原因，检查不是因为乏力的问题，而是自动控制停止，求解惑！

低温_

水磨沈花 发表于 2024-12-5 10:40
本人一台710快进倒带会骤停，不明原因，检查不是因为乏力的问题，而是自动控制停止，求解惑！

先得说清楚机器的型号，同是710，有Studer的，有Revox的，还有型号尾标，控制电路是有一些差异的，判断也不同。
但大的问题方向有两个，一是电解电容失效，这是710所有型号的通病，先换好了再说；其次是光电耦合器，两个方向，一是速度检测的，二是磁带加载的，光电耦合器失效也是710常见故障；剩下的要根据型号分析判断了。

lswj

钽电容闹鬼的概率非常高

乡村猎手

水磨沈花 发表于 2024-12-5 10:40
本人一台710快进倒带会骤停，不明原因，检查不是因为乏力的问题，而是自动控制停止，求解惑！

从常见程度从高到低一般是以下原因。
1、+5V电压不稳， 更换电源板立着那个2200uf的那个电容 。
另外三个原因都是mcu检测的。
1、电机速度同步检测不正常时停止：一般是主轴电机阻力太大， 无法达到指定速度会停机 ，少量是因为电机控制板的故障。
2、转轴检测不正常， 这个可以在不装磁带的时候转动两个转轴，这时计数器应该有变化， 如果无变化，一般是更换相应转的红外发射管即可。
3、带尾检测不正常，这个可以用胶布粘住带尾检测发射管来判断是否是这个原因引起的。
后面三个原因， 之前我做的那个mcu就加入的诊断功能， 如果是后三个原因可以直接调出故障码查看。

水磨沈花

乡村猎手 发表于 2024-12-8 18:49
从常见程度从高到低一般是以下原因。
1、+5V电压不稳， 更换电源板立着那个2200uf的那个电容 。
另外 ...

Revox B710MKii，播放，走字都正常，就遇到超过60分钟的带子，最后就是走不动停止，卷动 力矩够的，光电也正常。
