本帖最后由 david-ease 于 2020-10-29 13:04 编辑
SONY CD随身听D-T66主板复活记
前一阵翻了翻家里的”垃圾堆“， 翻出了一堆D-66、D-T66尸体机，这两款机器都是SONY定位中高端的机器。 目前在尸体市场上，价格也不高。 D-66、D-T66也属于我相对比较喜欢的机器，这些机器我觉得还是不错的。 特别是D-T66，这款机器无论从电子元件的用料、电路设计、主要芯片、光头等等方面，都是最接近高档机D-350的机器。
最近集中打理了一堆D-T66/D-66，其中DT-66单机就有5台，全套的还没有找。估计全新全套的还能找出2-3套。 我也想不起具体是什么时候买来的，怎么会有那么多，难道机器自己会产崽？？
机器其实都已经全部打理好复活了。 最后只剩下一台D-T66有2个问题。 第一个问题是屏幕液晶有点漏液变黑，虽然不影响使用，但看着还是很不爽。
第二个问题是CPU有一个脚的高电平输出不太稳定，时而正常、时而不正常，导致机器有时候正常工作，有时又影响主板供电导致机器没有声音。
为了修复这两个问题，于是前几天在论坛上发了一个帖子，想收一台DT-66的配件主板，拆屏幕和CPU更换。 很快，论坛有朋友出了一块尸体主板给我，不贵，不含运费40元。
买来的配件主板昨天收到了。 仔细看了看这块配件主板，是维修过的。但我看整体主板电容漏液导致的腐蚀不明显， 主板上目测也不缺件，主要芯片什么的都在。 主要是这块主板的底子还算好，没有明显的腐蚀断线，我觉得这块主板还有修复的价值。

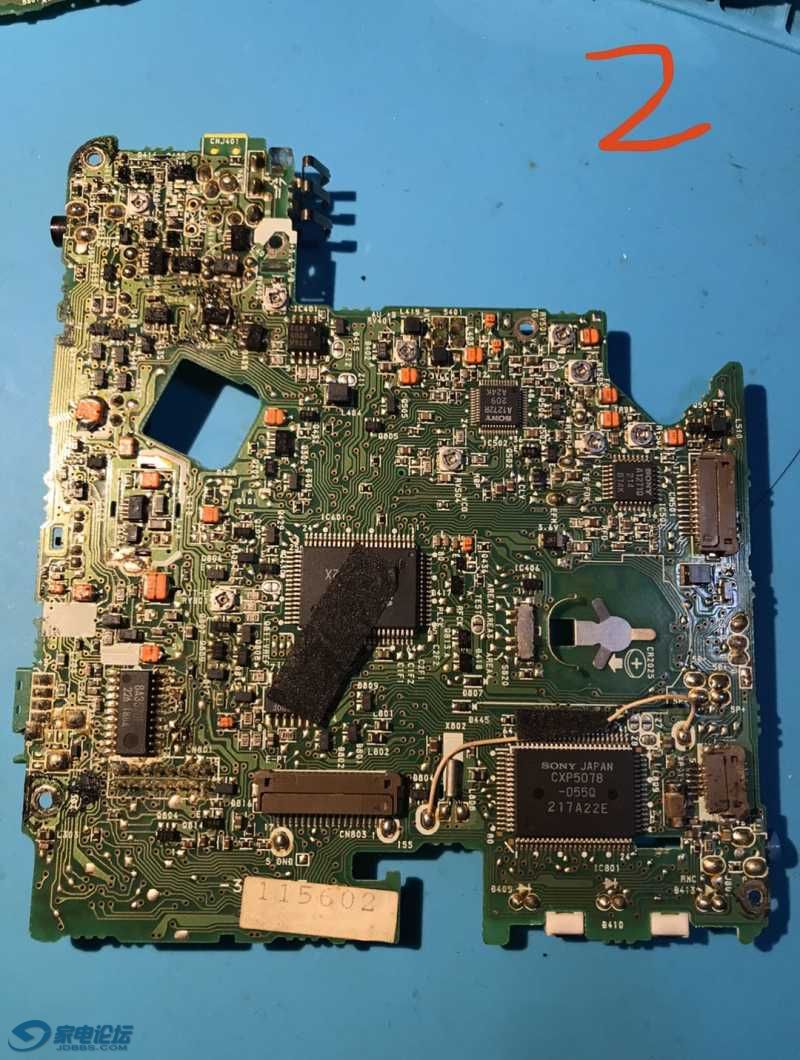

先看看主板收到时的原始情况，咋眼远远一看，觉得还可以，是吧。
但仔细看看，很多问题的，细数一下： 一、耳放芯片附近，有几个比芝麻还小得多的电阻、电容，被焊得有点狼狈。

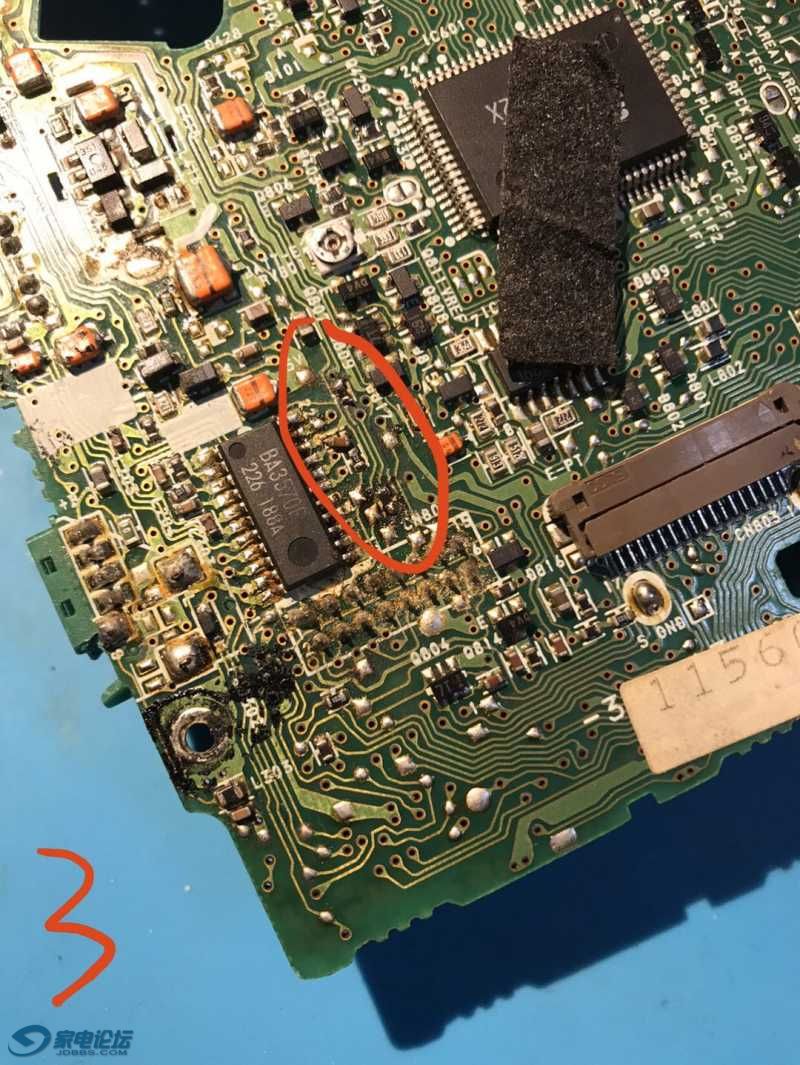

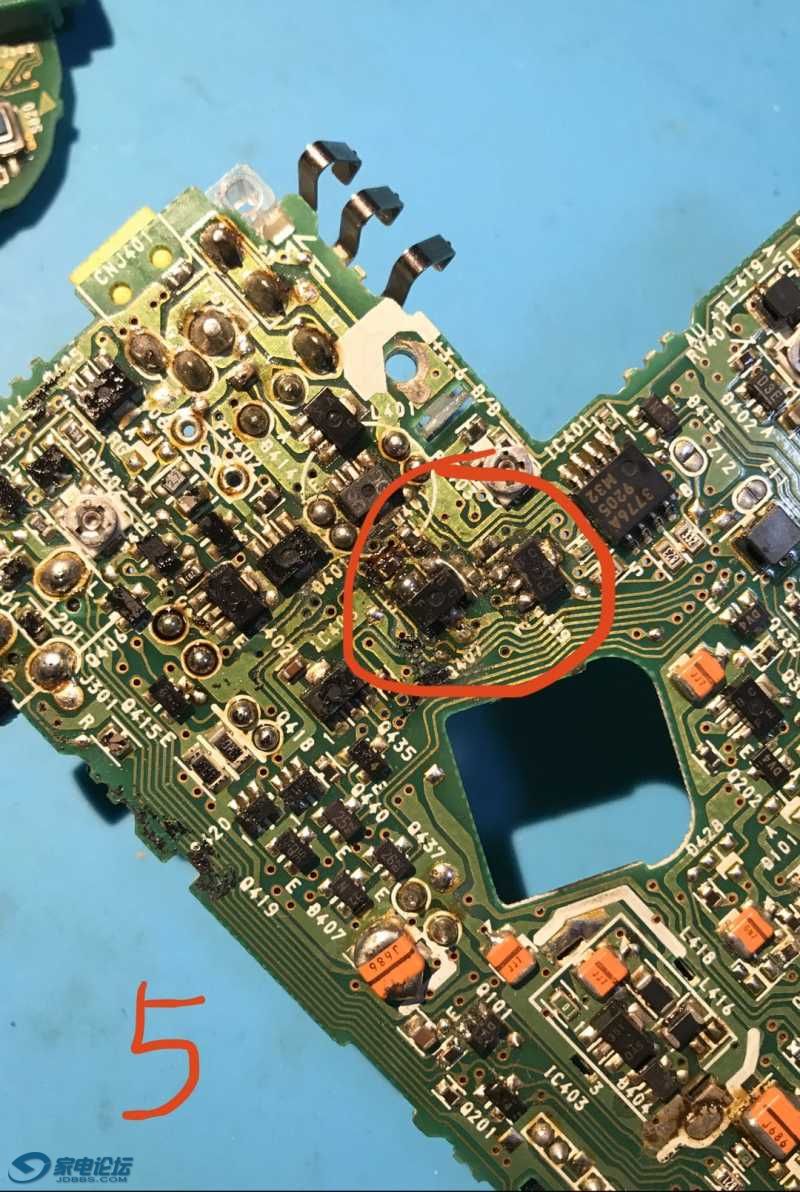

二、一些元件周围，被主板背面的贴片电容漏液后，有明显的腐蚀痕迹，也被维修过了，但同样被修得比较狼狈。
三、电容部分，也被更换过了，但被换得有点惨不忍睹
四、耳放的两个输出耦合电容也不匹配，一个声道换了直插的电解电容、另一个声道又被换了贴片的铝电解电容。
五、下面这个金属屏蔽罩里面，有一个贴片铝电解和一个电感的。 里面的这个贴片铝电解一般都已漏液腐蚀。这个金属屏蔽罩也被焊接下来过，并且屏蔽罩的一边被暴力过，铜箔都被扯脱皮了。
六、驱动芯片看来也是被焊接过的。
七、光头小排线的插座，也被焊接得有些对不起观众。
八、耳机和线控的插座，估计以前被暴力强暴过：
主板的大体问题就以上这些。

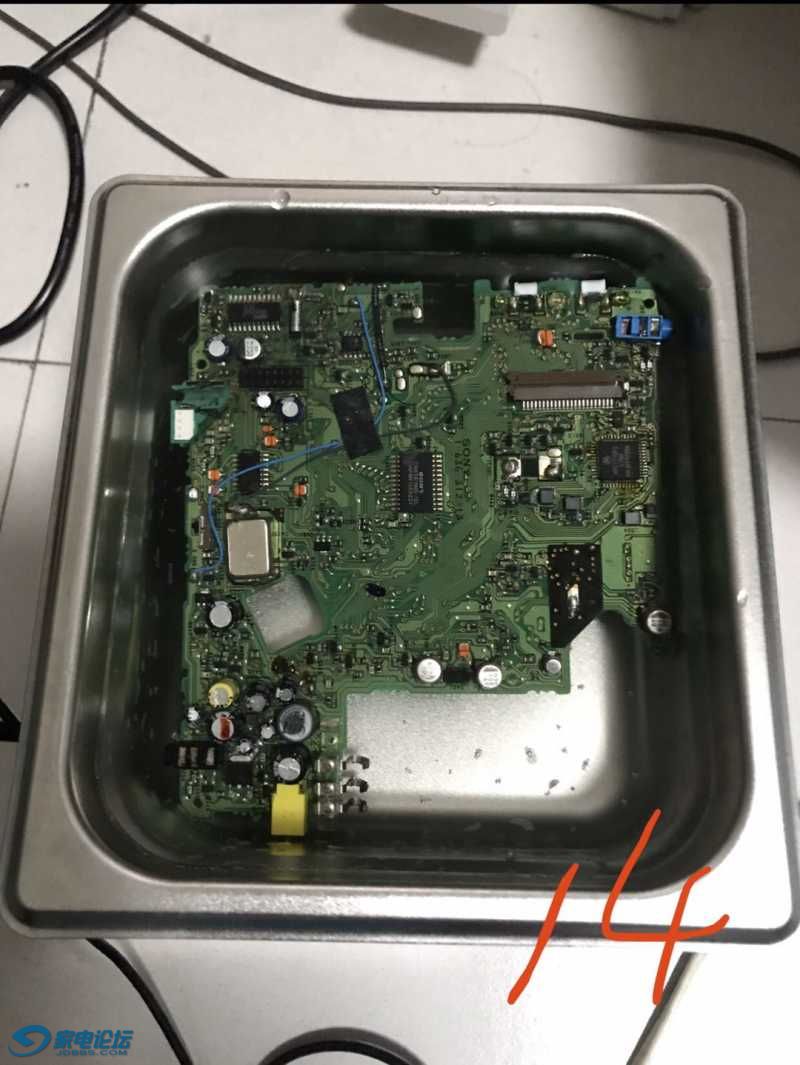

因为主板以前被贴片铝电解漏液腐蚀过，所以先不管三七二十一，先把屏幕取下来，丢超声波清洗机里先给它洗个澡。
然后用电吹风吹5分钟左右，彻底把它吹干。
经过一系列的洗、剪、吹服务，该拆的拆，拆出来一小堆，该扔的扔。

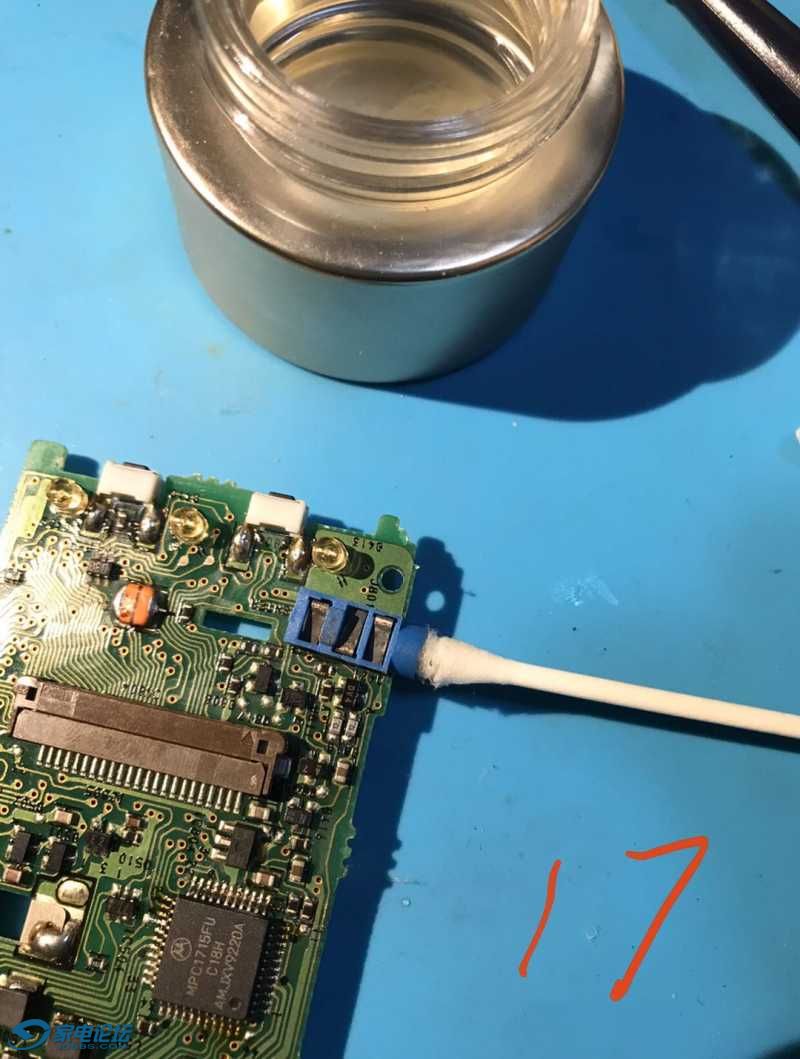

这个时候神油WD40登场了，用棉签沾一点到棉签上，插入，转转，就彻底干净了。
电容的焊点，被漏液腐蚀过后，需要彻底清理干净的。 主板上的一些顽固污渍，超声波清洗也是去不掉的，也可以用棉签沾一点WD40，彻底擦干净主板。
DT-66/D-66的贴片铝电解，几乎都是100%会漏液的，漏液后通过主板的过孔，通常会把主板另一面的元件污染了。 被污染过的地方，都需要拆下来，再用棉签粘WD40彻底清理干净，这些地方，超声波清洗机也是洗不干净的。 必须要拆开仔细清洁，否则会留下隐患。
清理干净了：
过孔方面，也需要仔细检查下。D-66/DT-66的过孔直径不算小，但也不大。被污染堵塞的过孔，必须用小工具来回穿插，把里面的污垢清理出来， 保证每一个过孔都是完好、通透的。
再仔细检查主板上每一个，看到见有腐蚀的地方，都需要拆下彻底清理干净，再把元件焊接回去。

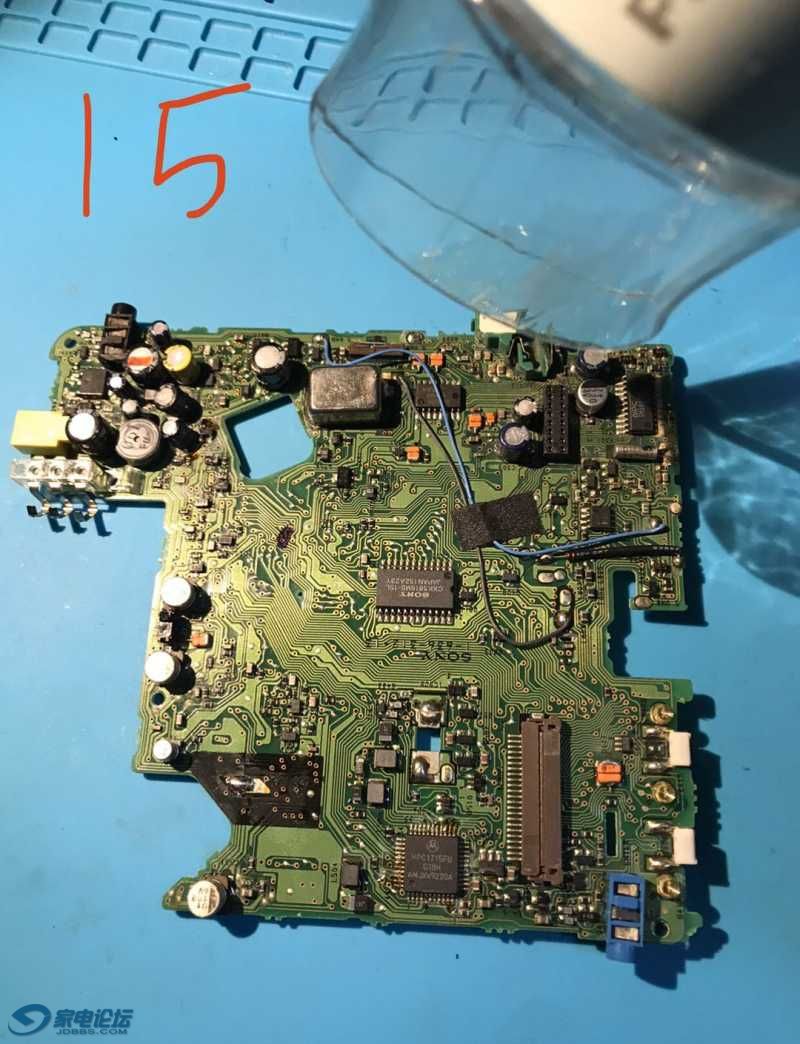

主板彻底处理干净后，按原来的容量，补上相应的电容。 黄色的钽电容，焊在绿色的主板上，颜值还是很高的。耳放的输出耦合电容，使用2个红色的铝电解点缀一下。
从其它配件机上，拆了一个耳机线控插座下来，补上。

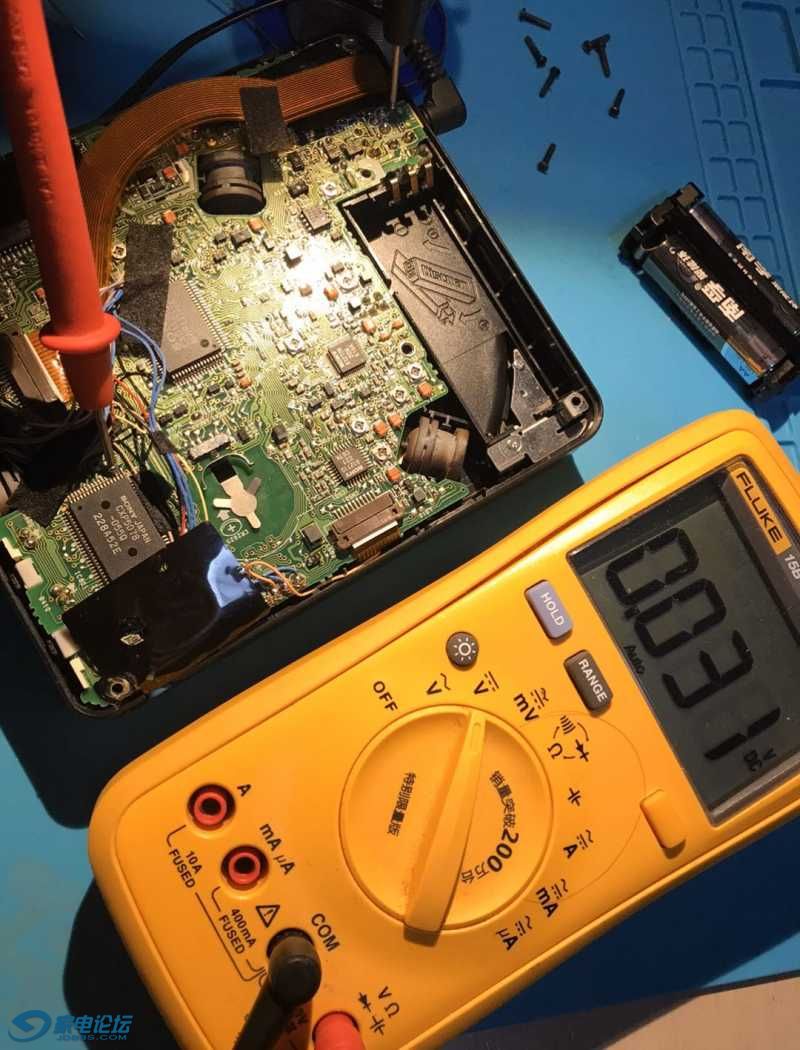

再焊上一个新的光头小排线插座，把主板装到机器上测试测试。

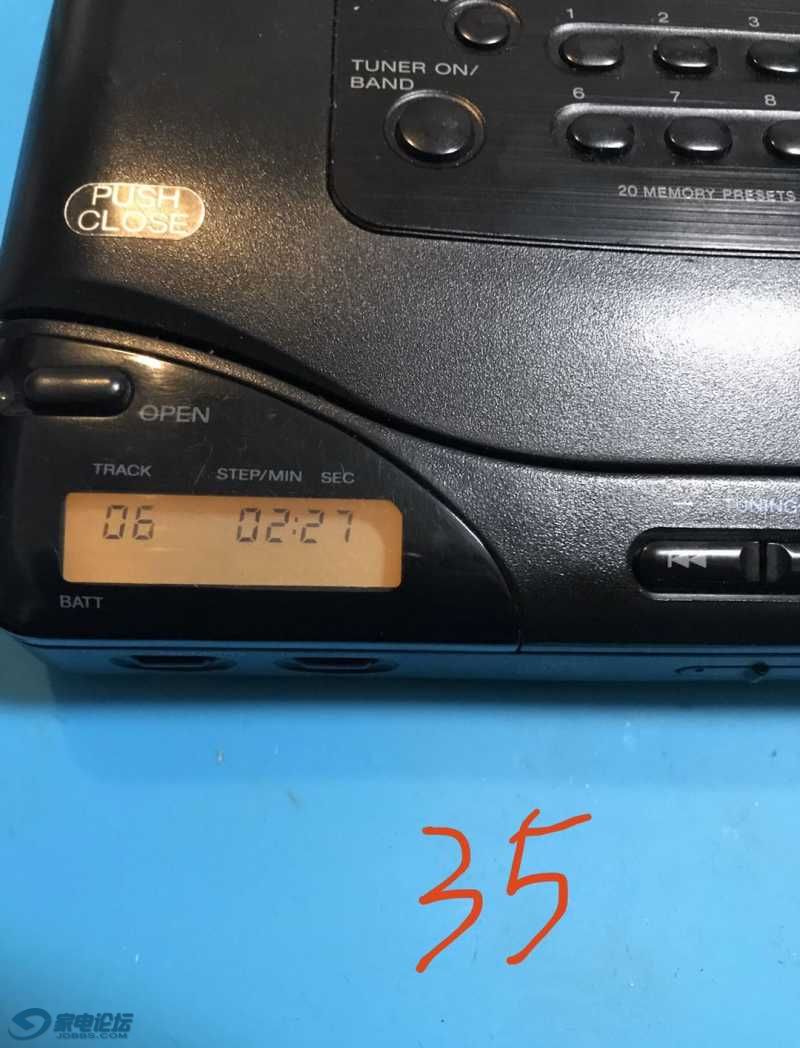

我有信心它一定没有问题的：
一块已沦落为拆配件的主板，经过5个多小时的洗剪吹一条龙服务，在腰酸了、脖子累了、眼睛红了后，又彻底复活了。
（完）
论坛图片压缩比较严重，色彩也不对。 后面高清图片请访问 walkman fans.com 查看（walkman和fans之间没有空格）
|
