爱华 009 奇怪偏磁故障

ayumi00 · 发表于 2020-10-6 00:38

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

没事量了一下录音磁头的偏磁电压，发现了一个很隐蔽的故障：一类带和二类带在调节面板BIAS电位器的时候左右声道录音磁头上的偏磁电压会同步增减，就是到了四类带不行，右声道正常，左声道明显小且不随bias调节旋钮变化而变化，这是什么奇葩？？

nickhuajun · 发表于 2020-10-6 16:41

交易区新帖推荐

左声道可能已经小到头了，4类通路左声道有元件坏了呗。

ayumi00 · 发表于 2020-10-19 21:39

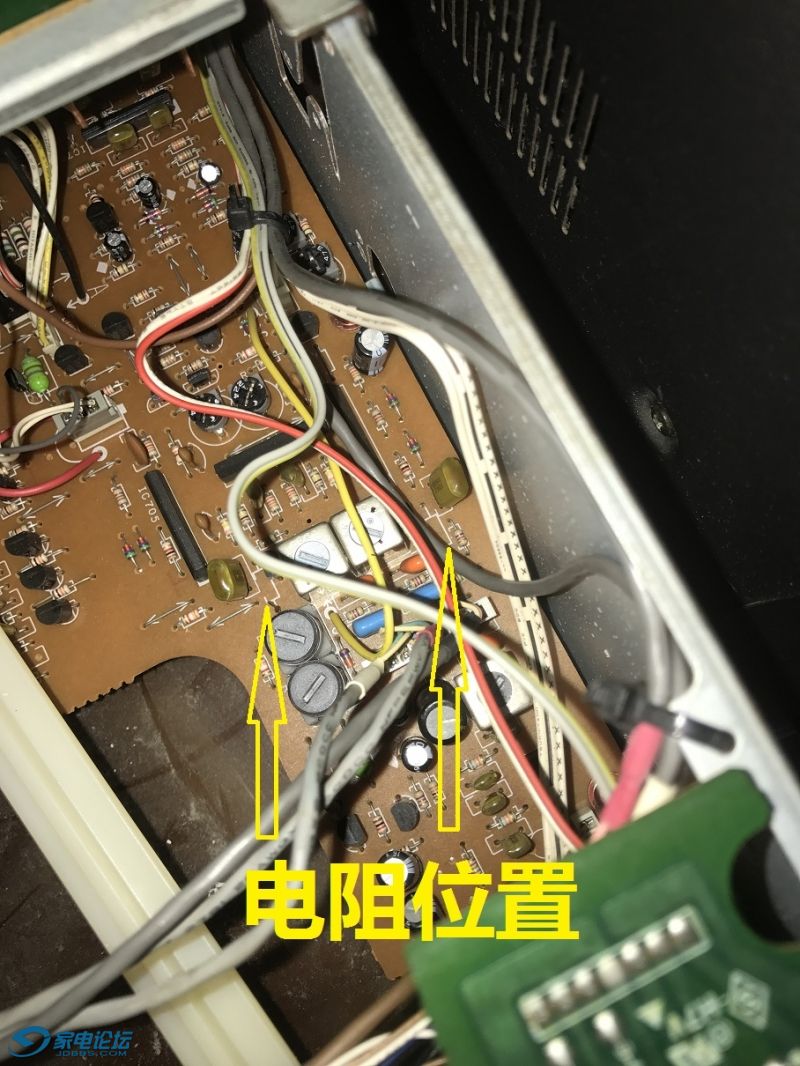

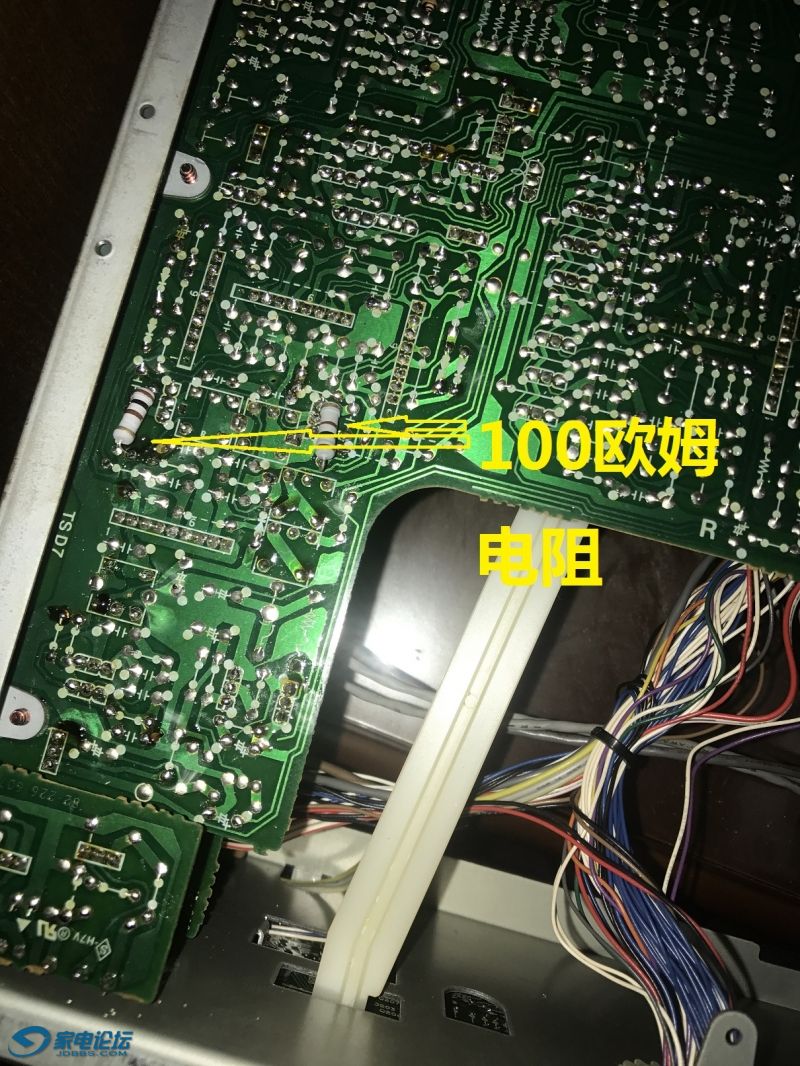

这两天有空找了一下故障源，左声道偏磁电流无法调大原因是L703的驱动三极管发射极电阻R791阻值变大导致，由原100欧姆增大为320欧姆，而正常的右声道也增大到160欧姆，阻值变大，一类二类带偏磁电压电流小不影响一切正常，当四类带电流增大后由于左侧电阻值过大偏磁电流无法继续调大才会出现这类奇葩故障，可能此类故障是此机的通病，而且极其隐蔽（右声道正常在机调cal时感觉一切正常，其实不看示波器根本无法察觉左侧不正常，录音后也只有用随身听之类耳机听时会感觉怪怪的，左右不同步）故在此记录下修复过程给卡友们参考
