sony DD30，底噪关不掉，寻找底噪的来源

99546988

  半年以前，看到一台DD30，原贴如下：https://www.jdbbs.com/forum.php? ... page=1#pid166616674
收到后，听了一下，各方面正常，没有发现太严重的底噪，机器成色相当好，又有套套保护，果断收藏了。
  上周拿出来溜溜机，发现机器用电池不动了，用电源插口就好。排除电池问题，难道是电源插口接触方面的问题？
  往插口喷了wd40，用插头一阵插；再喷，再插，还是纹丝不动。只有打开处理了。
上图，先测量A,B两点之间电阻，通的，看来不是插座的问题，再掀起板子，这个电源插座比较状实，接触点透漏出镀银的光泽。看起来也不像会出问题的样子。




各种检查，都没有问题的样子，再装上电池，检查各处电压，原来是图中“X”，处断了，把这根线剥皮处理，发现肯能有过漏液，这根电线在电池盒下方的一段已经肝肠寸断了。好在线比较长，利用没有腐蚀的部分重新连接，好了。
想下次把经过电池盒的几根线全部换掉，请问这样又软又细的线，哪里可以买到呢？？？

机器的大齿轮已经更换过，妥妥的，安静的运转。
不放磁带，接上耳机，打开机器，看看旋转音量开关的时候，会不会有烦人的“嚓嚓”声，“嚓嚓”声没有，但是。。。问题来了，耳机中传来了有规律的翁翁声，声音基本与主导轴旋转的周期一致，而且，这个噪音即使音量到最小也有，可以基本判定，是电机驱动部分产生了干扰。
这个噪音如何处理呢？？

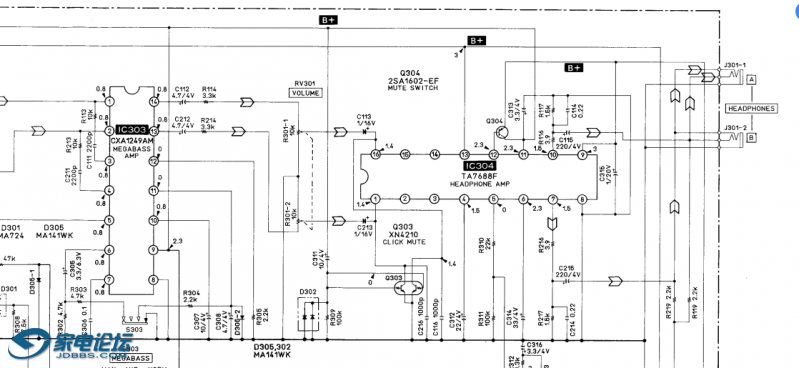

第一反应是不是两个220u的滤波电容失效? 47u的去耦的电容失效?上图中音频AMP是使用TA7688，本身就带有源滤波，按道理不是滤波电容的问题啊。
这个噪音如何处理呢？？

秦皇岛小张

交易区新帖推荐

检查一下主板的接地部分，是不是铜箔已经拧坏了。

土得掉渣

不知道啊  我也发现很多dd都这样  即使0音量也有噪音 30和d3尤为明显  底噪控制方面dd33会好很多

274345693

机器出吗？想找个配件机

adamojj

买超细的特氟龙阻燃线

222000

交易区新帖推荐

先给电机轴点一滴油k'k

99546988

274345693 发表于 2020-6-5 11:15
机器出吗？想找个配件机

很新的机器，肯定比你的机器新，不是配件机

maszhou

看到喜欢的老机就有冲动，价格合适就下手，到手后再花钱打理（有的可能比买机钱不相上下），整好了开心一刻，玩几天再收藏好。过段时间想再玩玩，可能这样那样的问题又出来了，再折腾----老机就是这样折腾人的！没完没了！

99546988

adamojj 发表于 2020-6-5 11:20
买超细的特氟龙阻燃线

刚才在淘宝上下了一单，超细柔软的，线外径0.7，0.5都有，最细的是0.24，直接替代排线了。神奇的是还有屏蔽线，刚好用作磁头线。

99546988

maszhou 发表于 2020-6-5 15:06
看到喜欢的老机就有冲动，价格合适就下手，到手后再花钱打理（有的可能比买机钱不相上下），整好了开心一刻 ...

我一般是自己动手，弄好了才会考虑出让。弄不好的都自己先收着

99546988

继续研究底噪噪音来源和消除的办法。
一、从最简单的滤波方面来考虑，是不是滤波电容，滤波电感失效。

1、将图中的左边220uf的滤波电容更换为金色elan新电容，没有用更大容量的，是由于体积限制。另外，过大的电容，会加大S901 power开关的瞬间开机电流。
2、将图中右边的220uf电机驱动电路滤波电容更换为470uf的新电容，这个新电容体积胖一点，高度一致。
3、检查电机驱动电路滤波电感，用比较的办法，就是用短导线直接短接电感两端，观察噪音会不会大一点，在夜深人静的时候，底噪会有一点增大，说明电感安装正确。
以上三个办法，第二个措施降低了一点底噪，但是，还不够明显。

二、从TA7688芯片周边来考虑，首先确定噪音来源，将TA7688的1和16脚用47u电容与地短路，底噪没有降低，说明底噪来自于TA7688放大电路周边。


1、用洗板水，彻底清洁TA7688周边电路板；

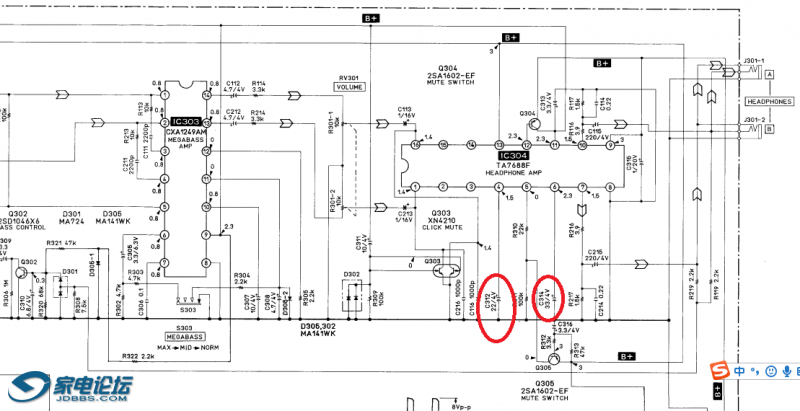

2、更换C312，C314，其中C312为左右声道音频输入提供比较电压，不能漏电，这两个电容都在点位器旁边，先清洁后更换，更换后底噪依旧。
3、测量TA7688之1、16，左右信号1输入和5，7脚输出的电压，发现5脚1.43v和7脚1.39v，不是非常严格的一致，考虑是不是由于220u的输出耦合电容有轻微漏电呢，更换C115，C215为金色elan电容，5和7脚电压未变。这两个脚的电位是不是要严格一致，会不会由于电路板上轻微漏电，带来放大后输出电压不一致，带来底噪？
4、如果由于漏液或其他原因引起的，要考虑要重焊清洁IC或更换，待到在和其他几台工作正常的机器上比较后再做决定。这个操作暂未实施。

三、进一步分析底噪，发现底噪与主导轴飞轮转动周期一致，飞轮每转动一周，底噪周期性的增加一次。
1、为了验证是不是底噪来自于电机，将电机正极断开，由于该机器有保护电路，一旦收不到FG信号，IC601的9脚会送出高电平，Q306截止，音频部分停止工作。
将电机正、负极接到外接电源1.8V上，噪音消除，说明是由于电机运转引起的噪音。
2、将电机取下，接在1.2v电压上，完全空载时，电流仅10ma左右，电机正常。（如果空载电流偏大的话，就要给电机洗个酒精澡了，前面一台wm-2电机，空载电流30ma，接在1.2v电源上，泡在酒精瓶中24h，电流才降到12ma。）
3、用指针式电流变检查电机负载变化的规律，表针也会有周期性的抖动。机器由于长期不用，电机轴压在主导轴胶圈的某一个点上，导致这个点有少量凹陷，因而每圈每次转到这个点，都会发生负载变化，引起周期性噪音。将指针式电流表串接在电机上，从表针抖动上也证明了这点。
4、更换胶圈，重新调节主导轴反面的塑料螺丝，直到电流表指示电流最小。
由于新换胶圈也有少量不平整，周期性底噪已经没有了，只有伴随新欢胶圈带来的轻微电机干扰噪音。
至此，共更换了4个220u的电容，一个470u电容，22u和33u各一个，检查了滤波电感，确定了底噪来源，更换主导轴胶圈一个，周期性底噪已经基本消失。
日常听，噪音已经不可闻，只是在夜深人静的时候，还会有低微的底噪，而且关不死。难道D30的底噪真的是“胎里带”？

    按道理，sony的设计不至于这么有明显的缺陷，有将电路板布局与dd33做了比较，基本一致，这个关不死的底噪，怎么解决呢。

  经过这段时间的分析，再次理清了思路，下次再开机----上示波器，检查接地。

fnsjp

顶

xiangjiehui

我有个DD3 也是有电机底噪，我用了笨办法把所有电容全换了一遍，部分贴片电容也换了。效果不佳。后来给电机支架座接了一根导线到电池负极，然后正负极并一个330uf钽电容，解决了大部分底噪。
