关于磁带随身听改耳放的问题

wksxywhx · 发表于 2019-11-12 13:28

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 wksxywhx 于 2019-11-12 13:36 编辑

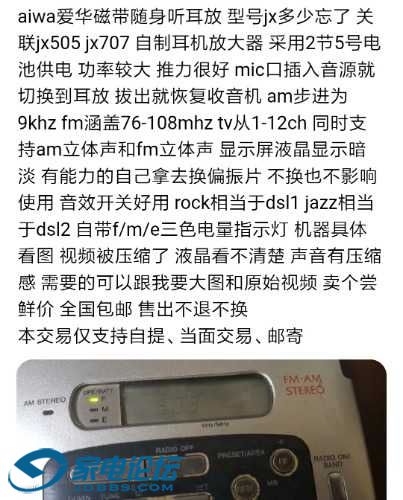

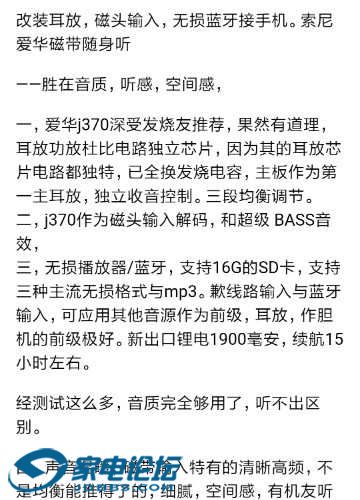

看到闲鱼上用Aiwa Sony磁带机改耳放的，自己闲来无事也就拆了一台719，琢磨了一下，不明白MP3的音频接到主板什么地方合适，直接接磁头不对，录音输入效果不行。

有经验的指导下。

sdchz · 发表于 2019-11-12 13:30

交易区新帖推荐

接MIC，录音暂停

culos · 发表于 2019-11-12 13:34

应该是接功放ic的音频输入级

wksxywhx · 发表于 2019-11-12 13:35

sdchz 发表于 2019-11-12 13:30
接MIC，录音暂停

mic的效果不好

木屑 · 发表于 2019-11-12 13:50

电位器耦和电容前

nixixu · 发表于 2019-11-12 13:53

交易区新帖推荐

放大电路前面

wksxywhx · 发表于 2019-11-12 14:35

这个地方一般会在集成电路块的那几个脚吗

浩纳 · 发表于 2019-11-12 14:36

还不如用中功率管搭个耳放

chenlizhang · 发表于 2019-11-12 14:41

老芯片底噪大

wksxywhx · 发表于 2019-11-12 14:57

729已经把机械部分全拆了，没有回头路了，纯属玩玩，明天把线路板照片发给大家，大家指点下。

wksxywhx · 发表于 2019-11-12 14:58

719的磁头，按键开关全都拆掉了。

ayumi00 · 发表于 2019-11-12 15:38

接前级放大器输出端，一般磁头输出后经过电压放大器以后再过BBE和DSL电路，之后过音量电位器后送到功率放大器输入脚

bnr · 发表于 2019-11-12 17:02

本帖最后由 bnr 于 2019-11-12 17:08 编辑

讲究的还要看你mp3的输出是信号输出还是耳机口输出，输入要匹配。
不讲究的自己在电路板上试，感觉声音不失真就行。
我改过两个，一个爱华机接在集成电路上的调幅信号输出端，感觉不失真。
另一个索尼机没找到这个位置，就在电路板上各处试，找到感觉失真最小的接上了。

wksxywhx · 发表于 2019-11-18 12:56

接哪里合适

oicq · 发表于 2019-11-18 14:51

磁头放大后，功放信号输入电容前
