简单升级享受杜比全景声（安桥atmos试用作业）

morehd

杜比公司通过全新的音频制作技术、顶部音箱技术使得影院的传统环绕声提升到全新的全景声效果，使得影院观众在影院音响效果有了全新的体验，为了使得家庭影院能获得的与杜比影院ATMOS全景声效果，安桥公司在2014年新功放如安桥636、737、838、3030、5530等型号升级了最新的全景声固件，同时为了方便影院升级，安桥还同时推出了最新的ATMOS认证音箱，使得原先需要挂天花板的音箱只需要放在主箱上，通过天花板反射获得一样的天花板音效。



杜比公司的杜比全景声标志


安桥公司2014年大部分中高端功放在2014年9月底全球同步升级全景声ATMOS固件

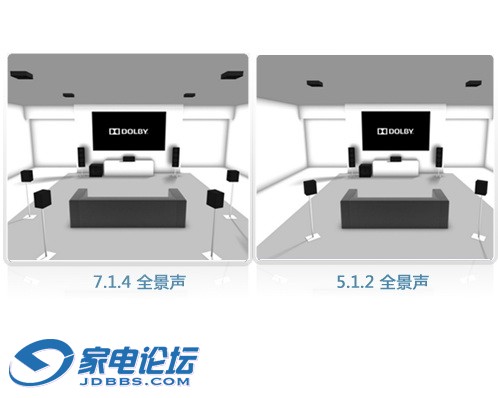

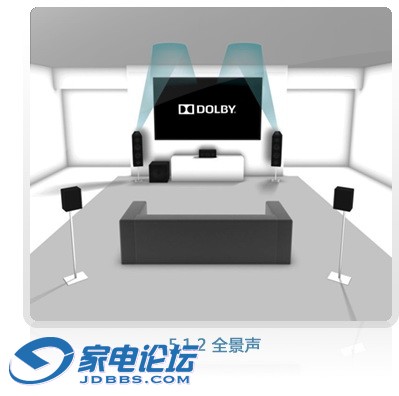

理想的全景声ATMOS家庭影院模式，由于AV功放声道数量的限制，目前最理想的是在天花板安装4个音箱，组成7.1.4全景声影院，在天花板安装两个音箱，再加上传统的5.1声道，可以组建最简化的5.1.2全景声家庭影院。



由于天花板音箱安装与布线的麻烦，安桥推荐了简便的升级方案，就是本次试用的内容

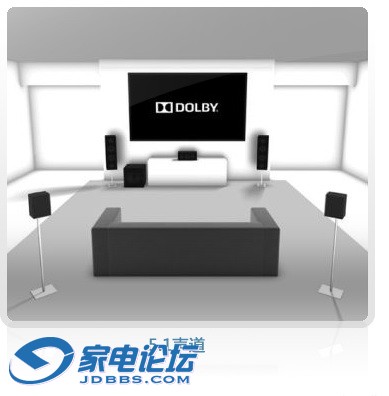

传统的5.1家庭影院




安桥简便升级方案包括支持ATMOS的功放以及通过ATMOS认证的音箱




将定制的ATMOS认证的箱子放在主箱上，通过固件设置，即可完成ATMOS家庭影院建设，方便吧








很荣幸参加了家电论坛的安桥ATMOS试用活动，先感谢家电论坛与安桥厂家给普通的群友一个试用的机会，通过试用可以使得广大普通群友更好的了解厂家产品，厂家也可以通过试用反馈不断改进在改进，使的产品更好完美。

废话少说，先上10月24日收到的安桥支持ATMOS的功放与箱子实物照及开箱图

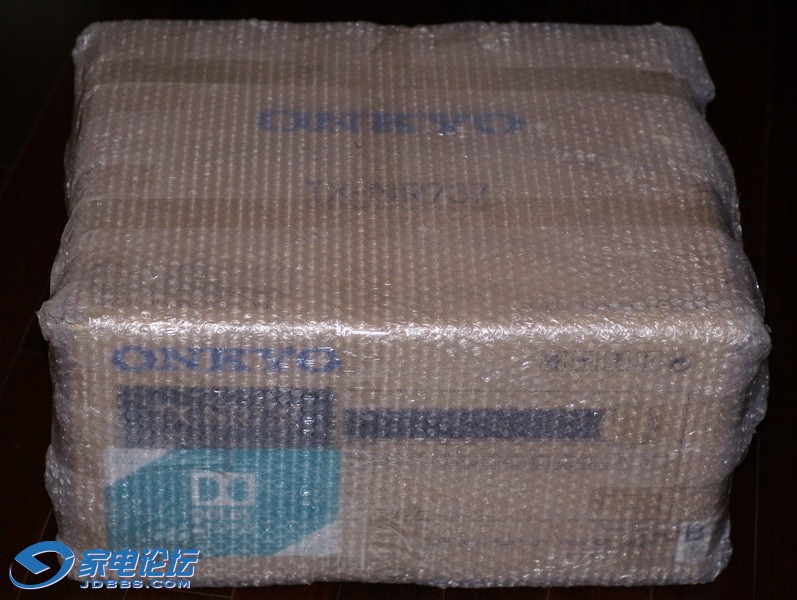

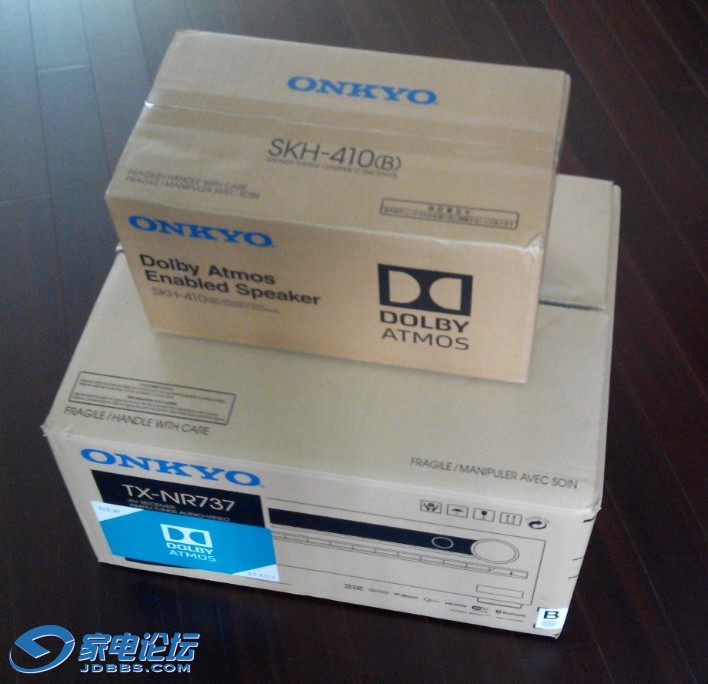

1、支持安桥ATMOS的功放与箱子外面四周用塑料纸包裹，由于是第一位试用，打开塑料纸，外包装箱完美，不过还是建议厂家能在纸箱再加一层快递包装箱，使的经过多次快递后，还能保持产品的外包装完整性。





蓝光碟是分开发送的，碟片终于在10.26收到，不影响正常的试用






与蓝光碟一起还收到印有各种安桥、杜比全景声、ATMOS、其他一些特性标记的粘帖纸，潮人玩家可以根据自己的需要将其选择性的粘帖到功放、箱子、遥控器（只有背部可贴）。

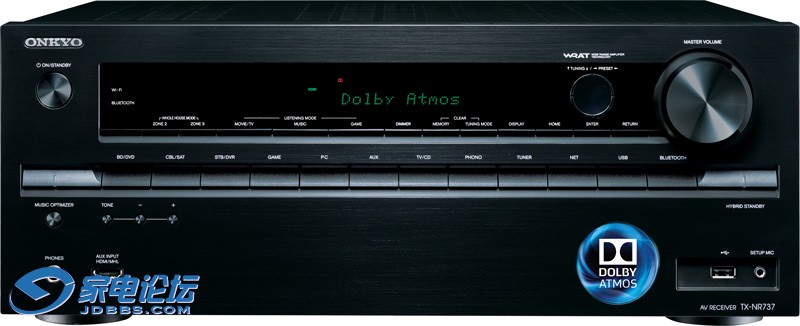

下面是美国网站带ATMOS标记的功放图



2、一个完整的ATMOS影院至少需要5.1.2，就是在原有5.1声道的基础上，还需要在天花板上加两个箱子，但是由于大部分装修时不会在天花板预留音箱线及安装位，安桥ATMOS试用的产品里包括两个ATMOS认证的音箱，可以放在主箱，利用配套的功放设置实现类似天花板音箱的效果。

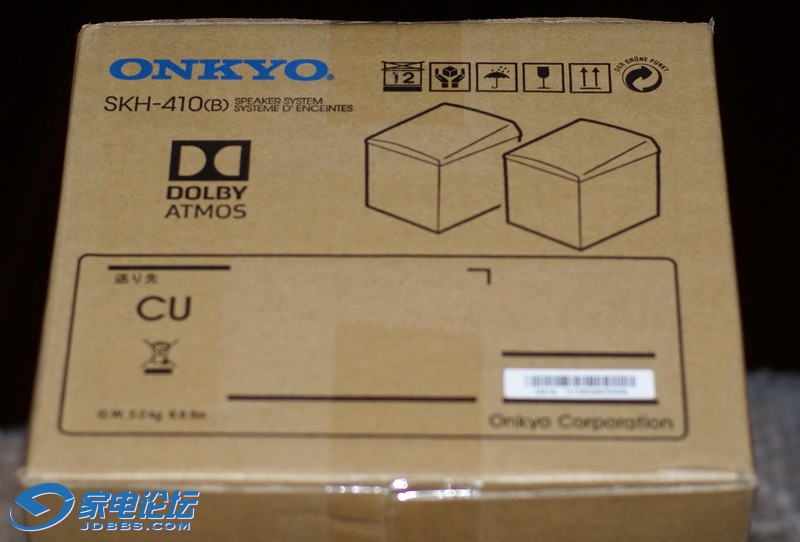

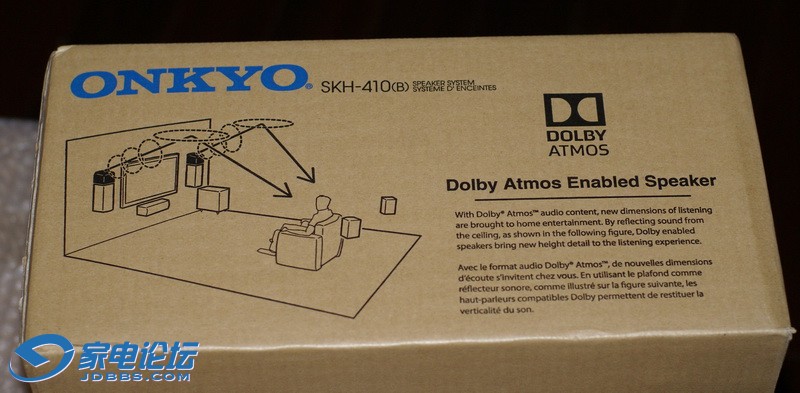

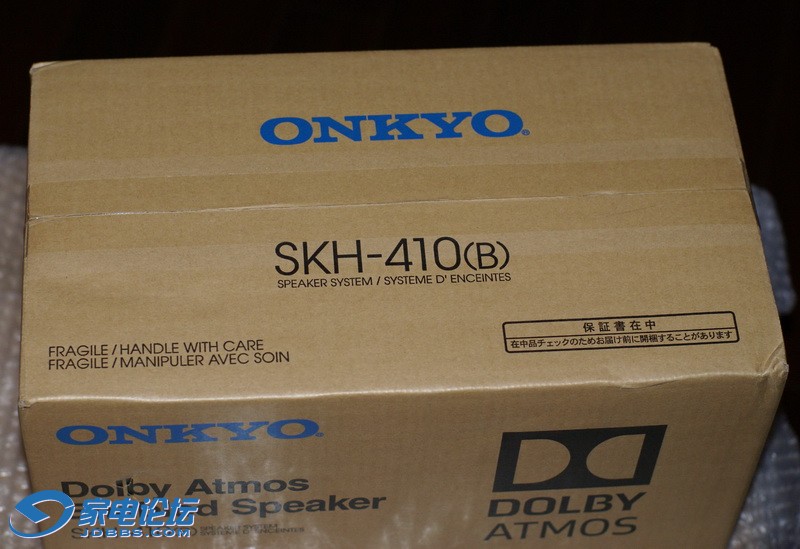

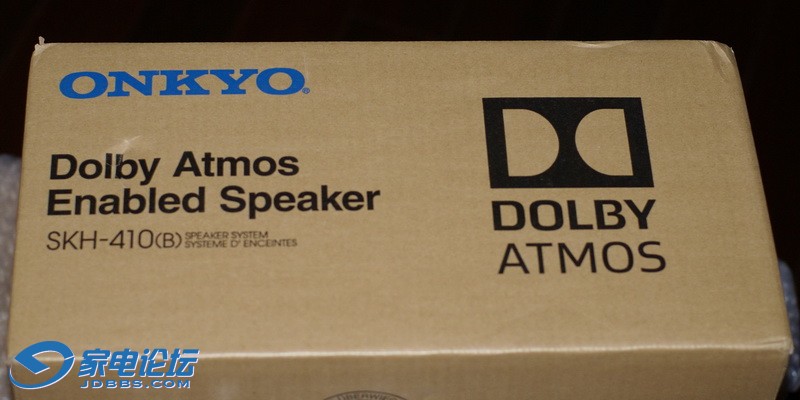

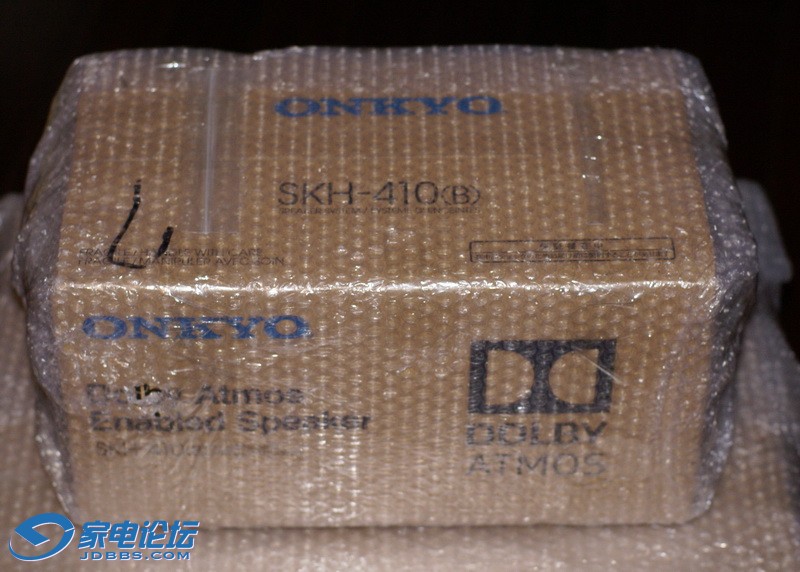

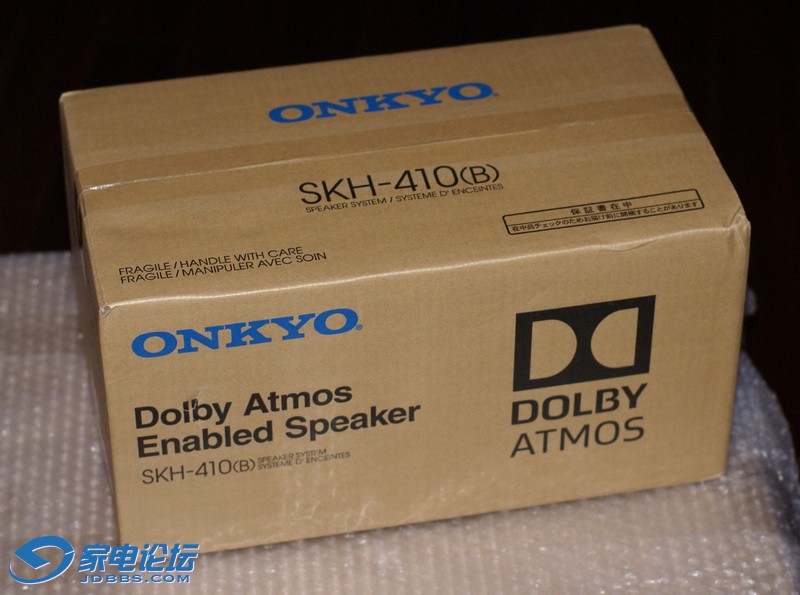

安桥ATMOS认证的箱子型号为SKH-410(B),里面为一对箱子

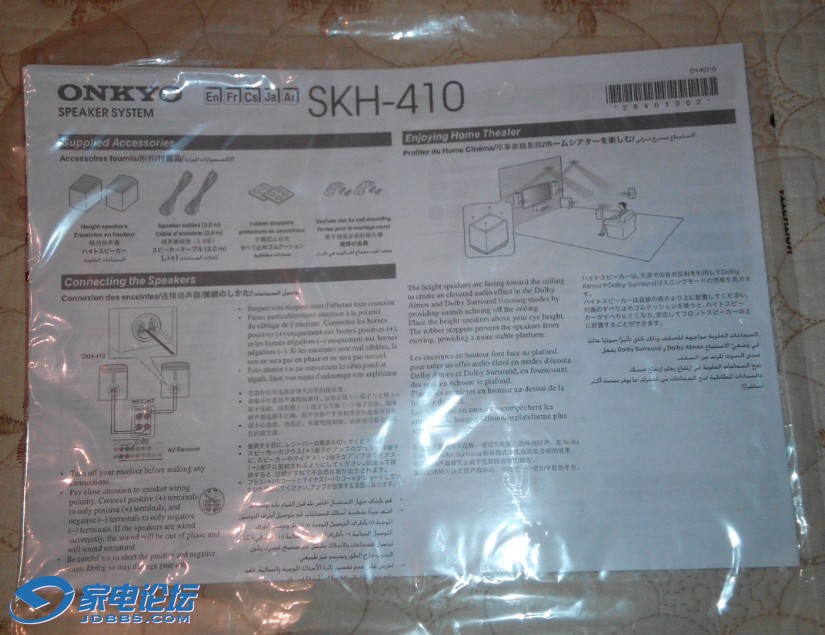

安桥SKH-410(B)的工作原理图


里面有一对，包括配套的3米长的音箱线

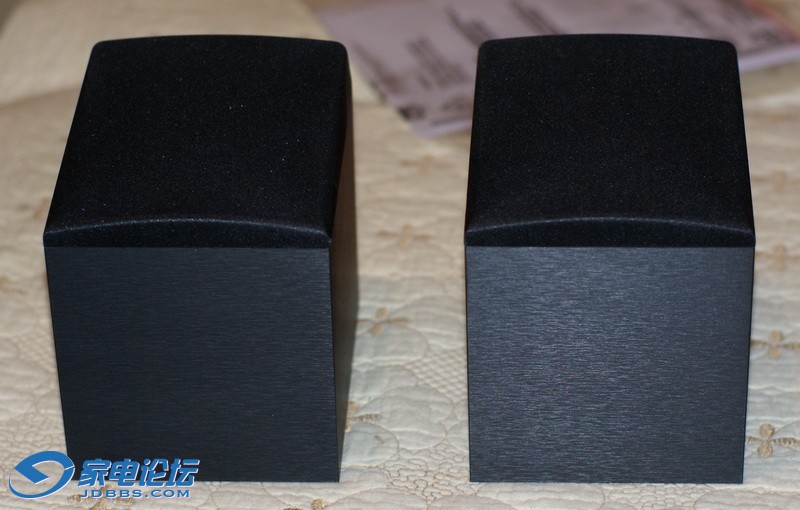

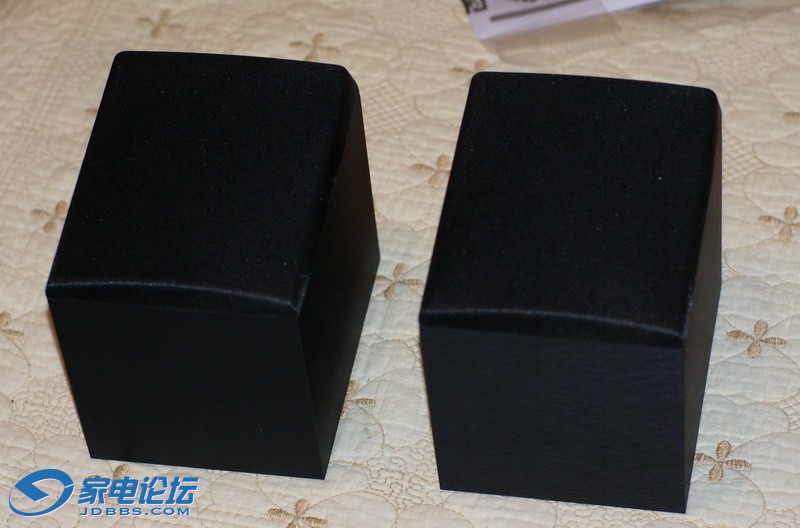

两个小巧的ATMOS认证箱子

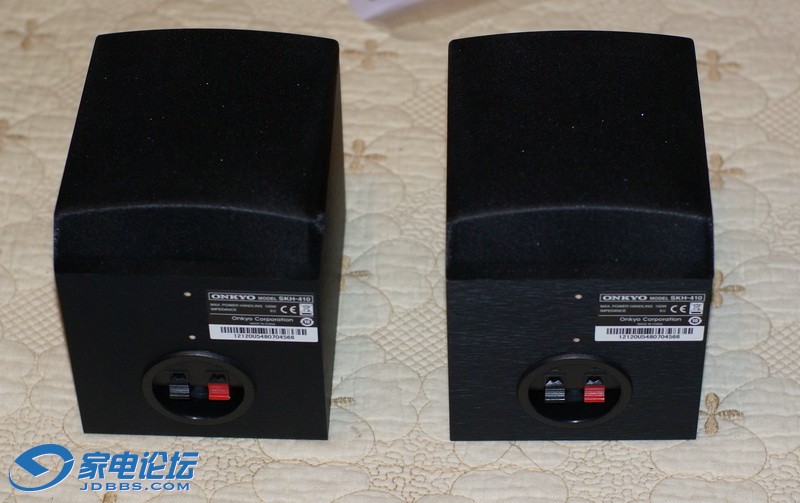

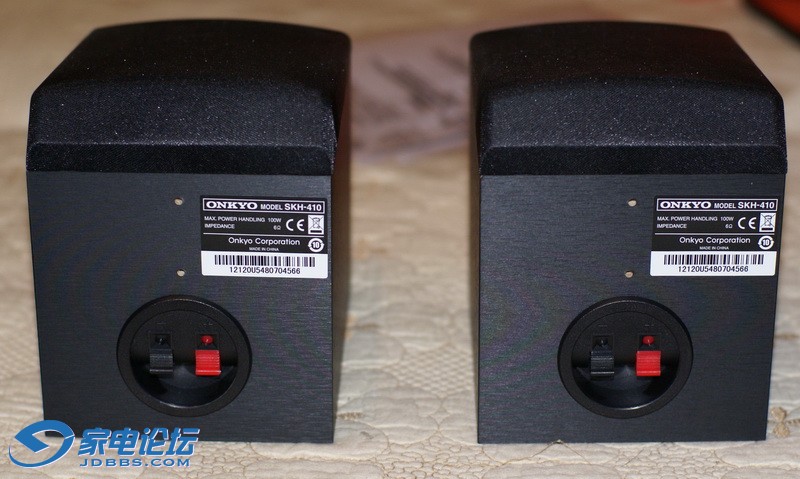

后面的接线柱比较简单，貌似有点低端

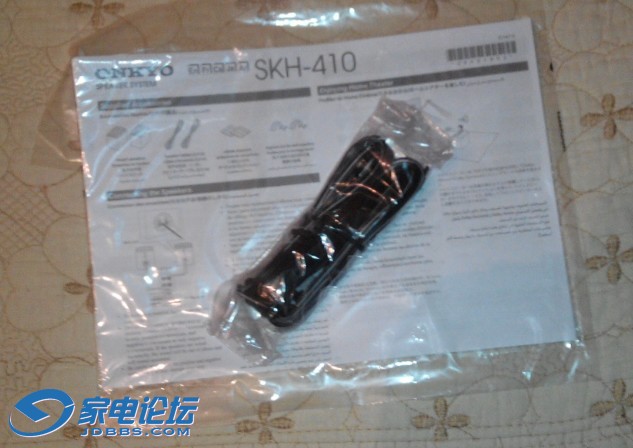

配套3米长的音箱线、垫脚、挂钩等，配套的线比较细

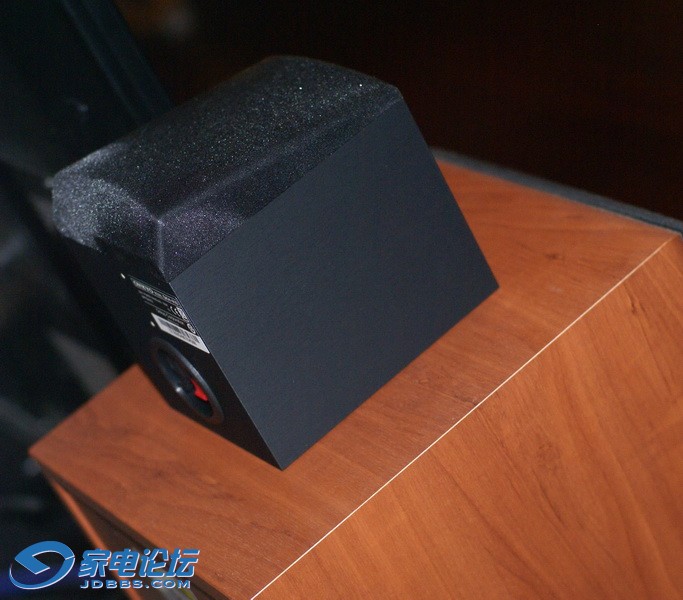

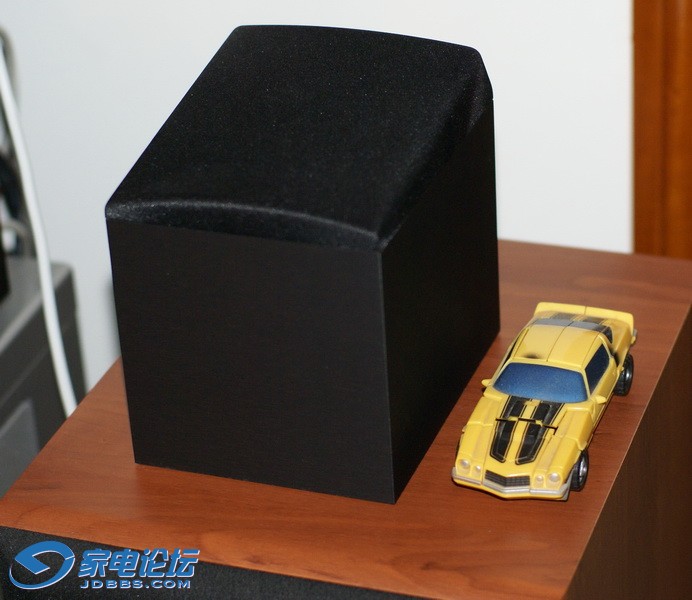

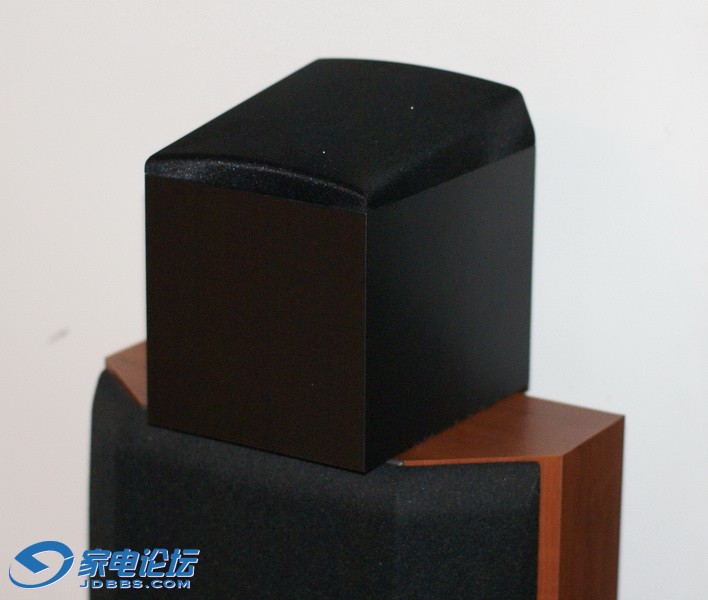

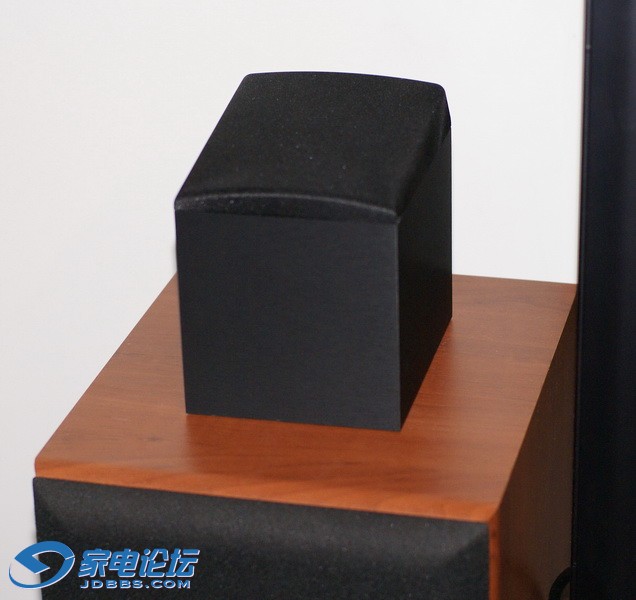

放在主箱上的效果图，喇叭一面斜角箱上，与主箱能很好的融合，如果没法直接放在主箱上的话，可以安装里面的挂件钩挂在墙面上





以前主箱的一些小摆设可以继续放在主箱上



放在环绕上的效果



7.1.4的组合需要购置两套SKH-410(B)，放后面的话也需要先预留音箱线。

注：这个SKH-410(B)是给原先的影院升级用的，如果影院环境刚好在搭建的话，还是建议在天花板预留4个音箱安装位置以及音箱线

morehd

交易区新帖推荐

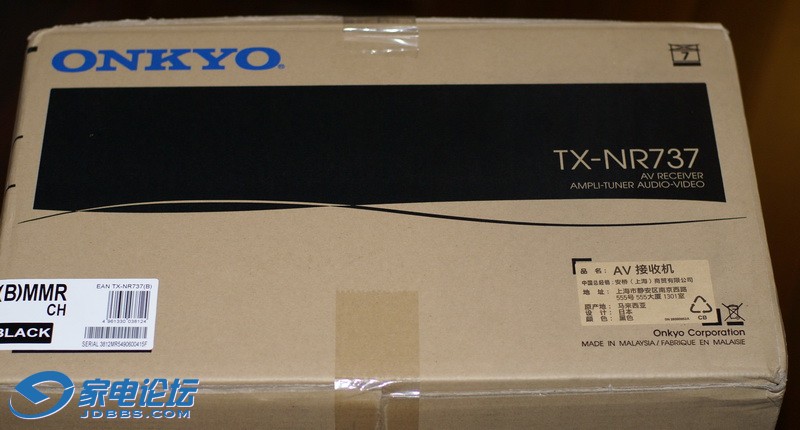

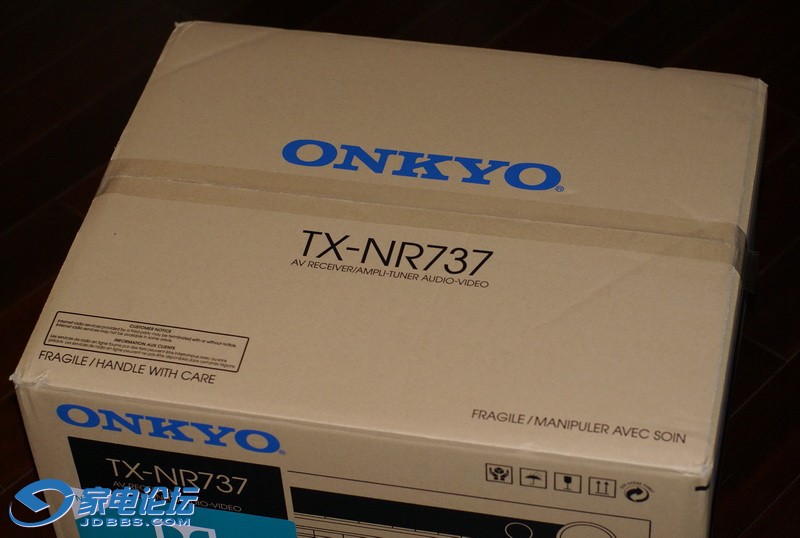

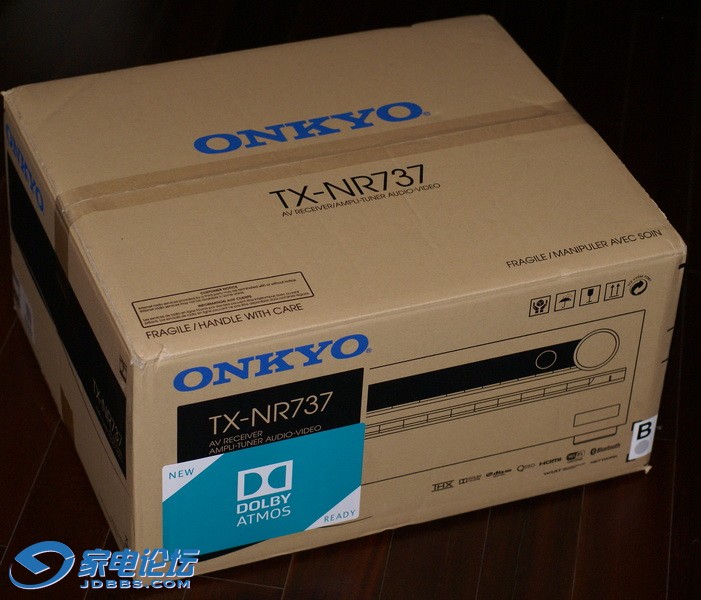

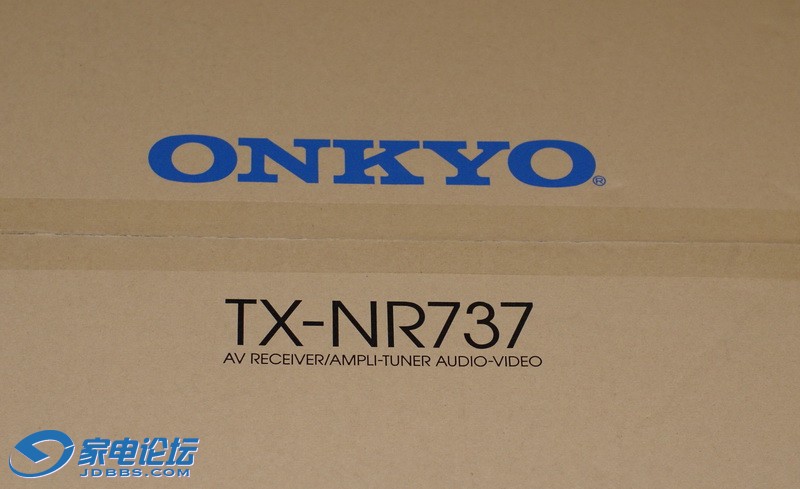

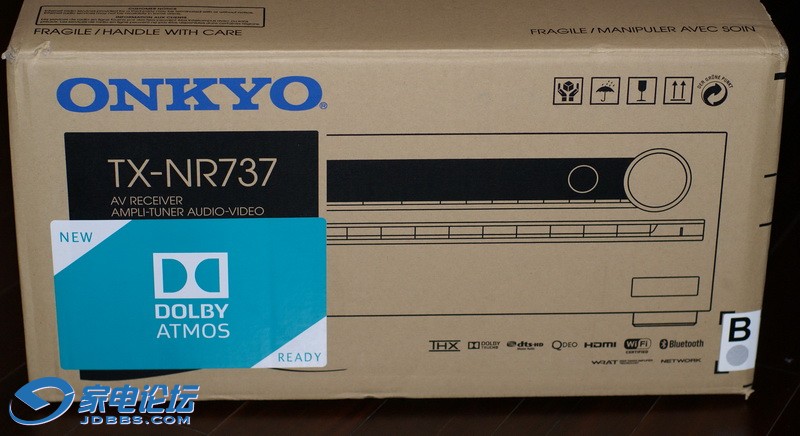

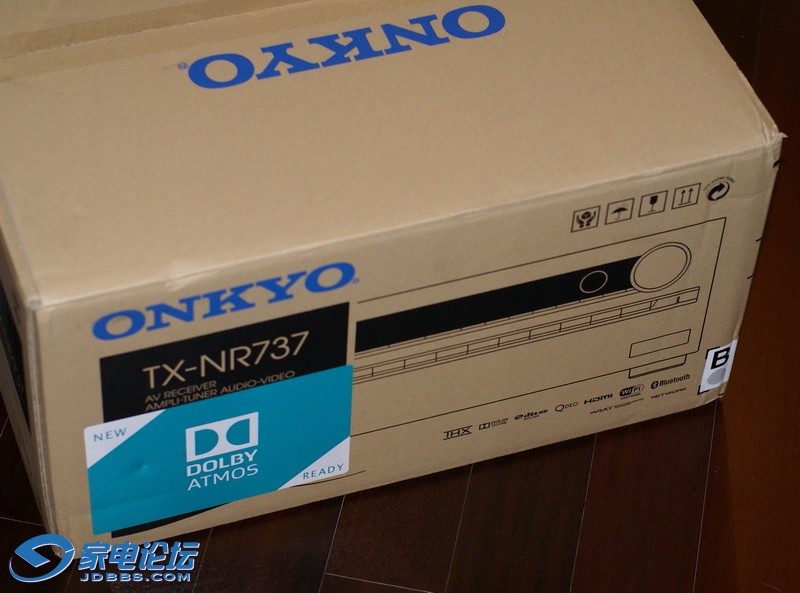

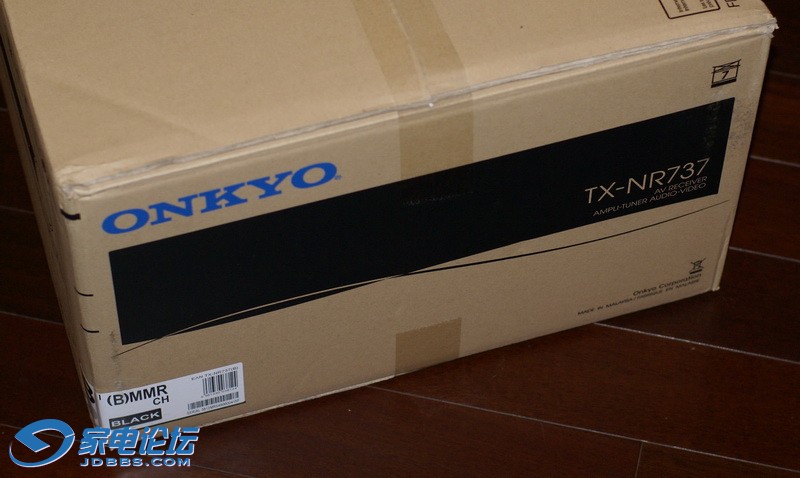

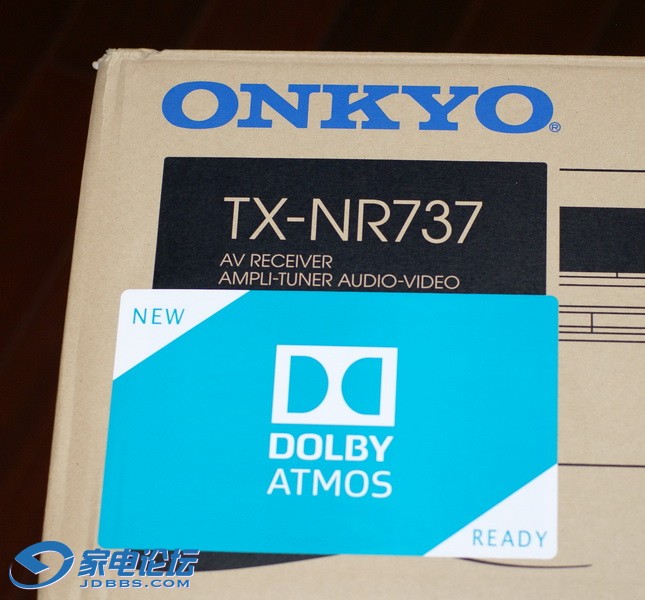

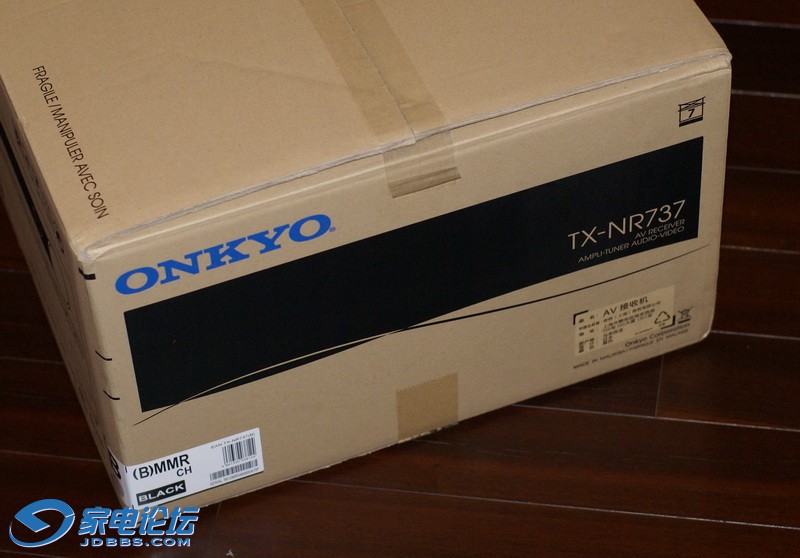

3、功放外包装

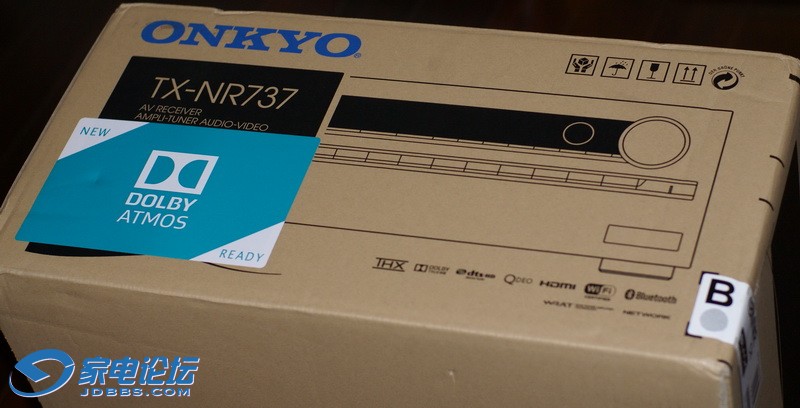

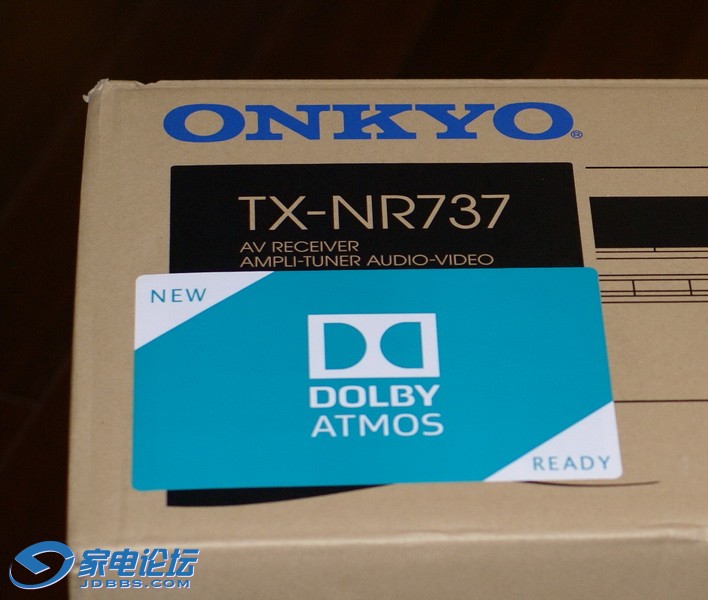

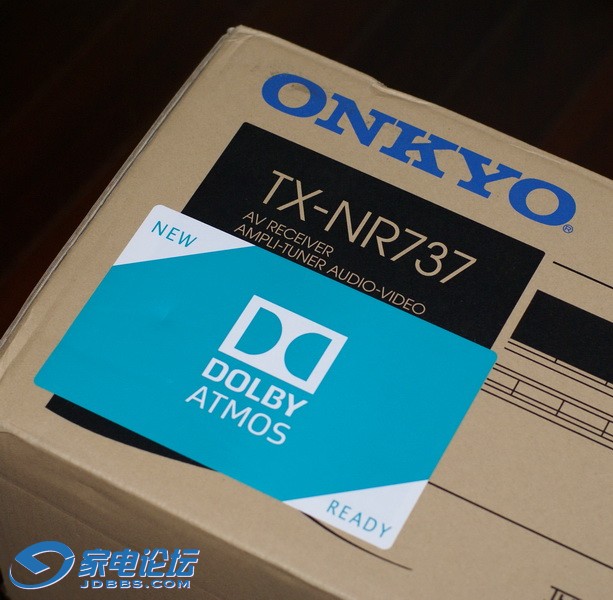

安桥TX-NR737升级固件后可以支持杜比ATMOS，注意即使现在出厂的机器固件也不一定支持ATMOS（如本次试用机），需要升级后才可以支持杜比ATMOS

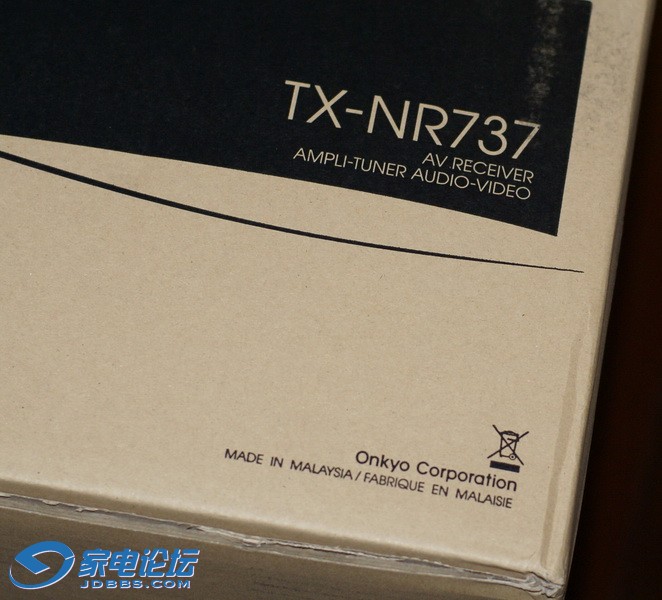

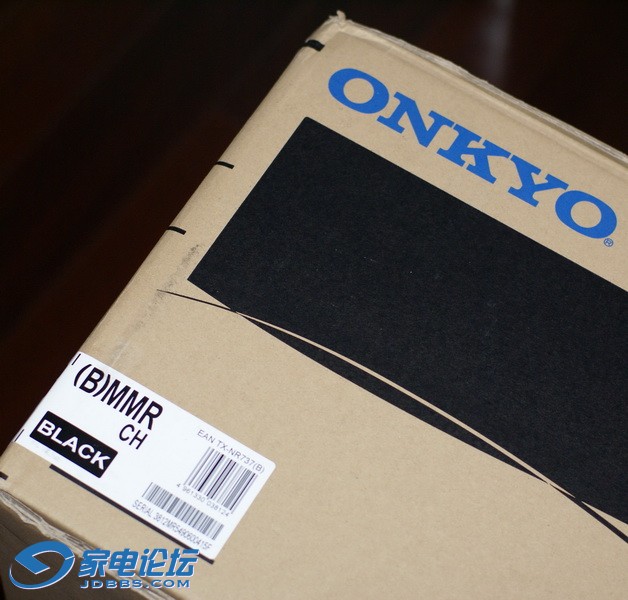

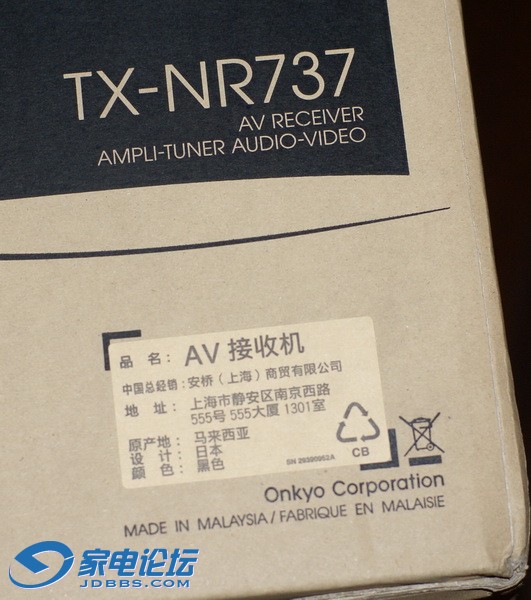

功放TX-NR737产地马来西亚

morehd

4、功放及附件

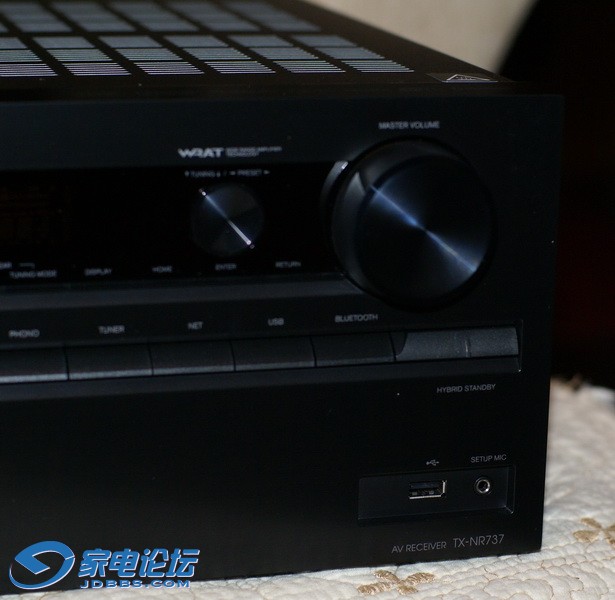

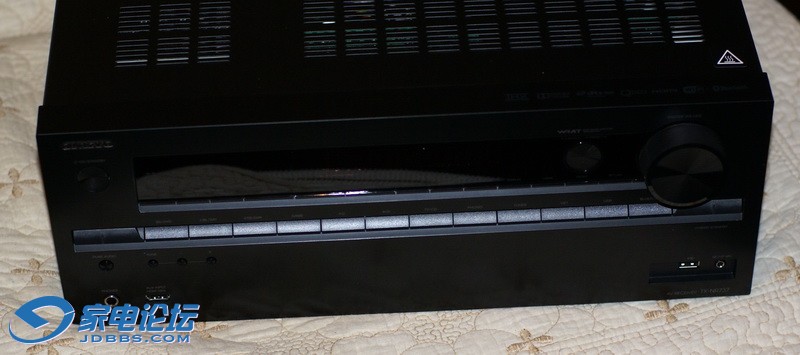

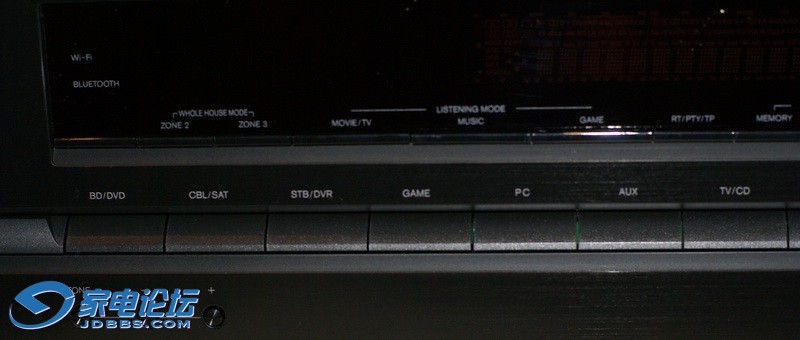

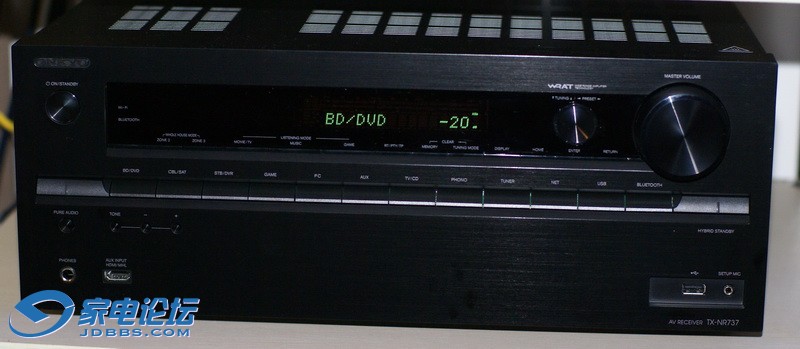

安桥TX-NR737的按钮全面在主面板，方便操作

安桥TX-NR737,前面的N表示可以支持网络

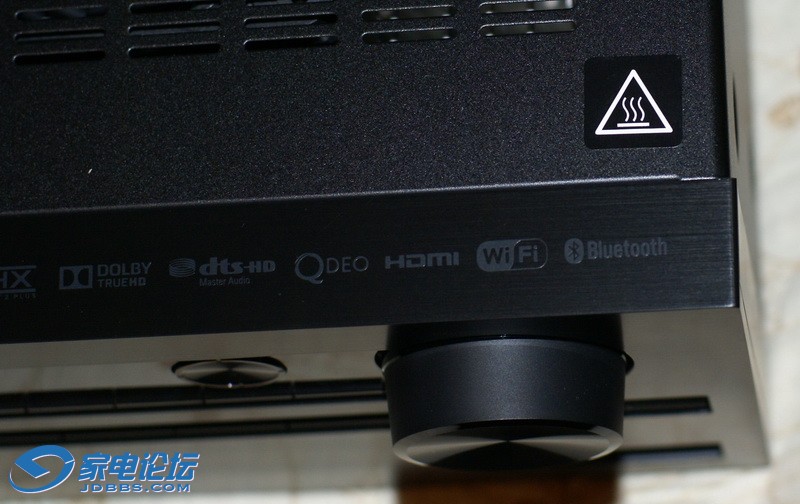

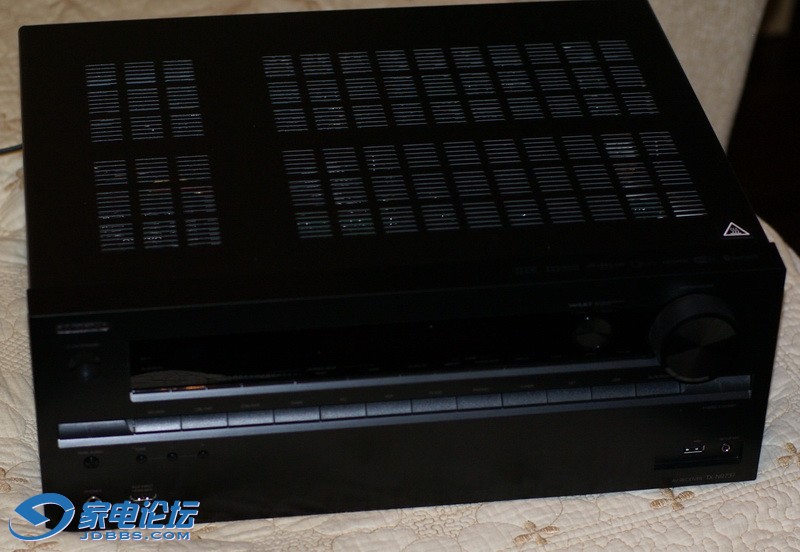

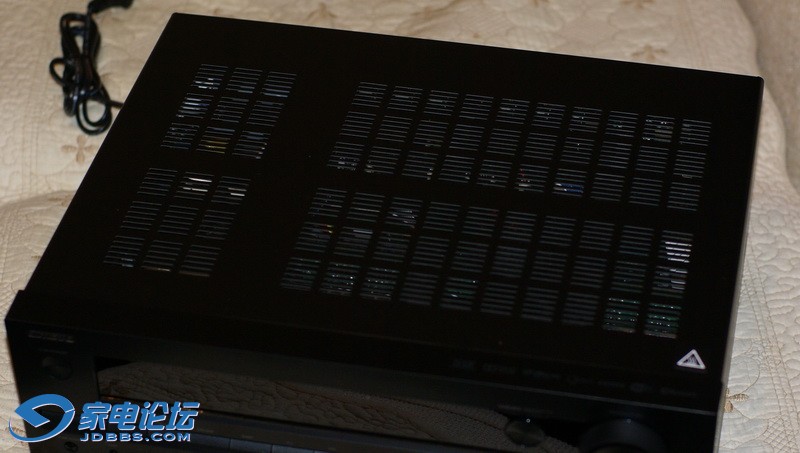

安桥TX-NR737的发热量较大，注意播放机等不能放在上面

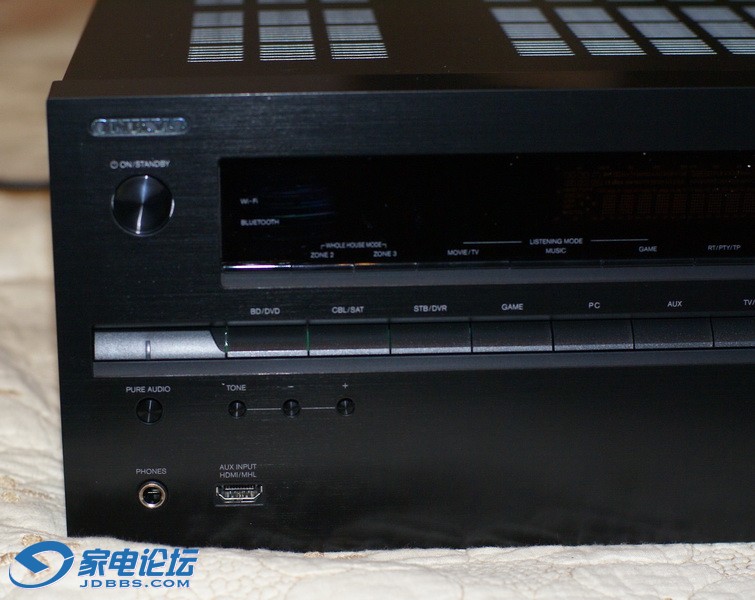

前面板也带一个HDMI与MHL兼容的输入口，方便折腾的玩家插线


前面板的USB可以插入U盘或移动硬盘，利用功放直接播放音乐

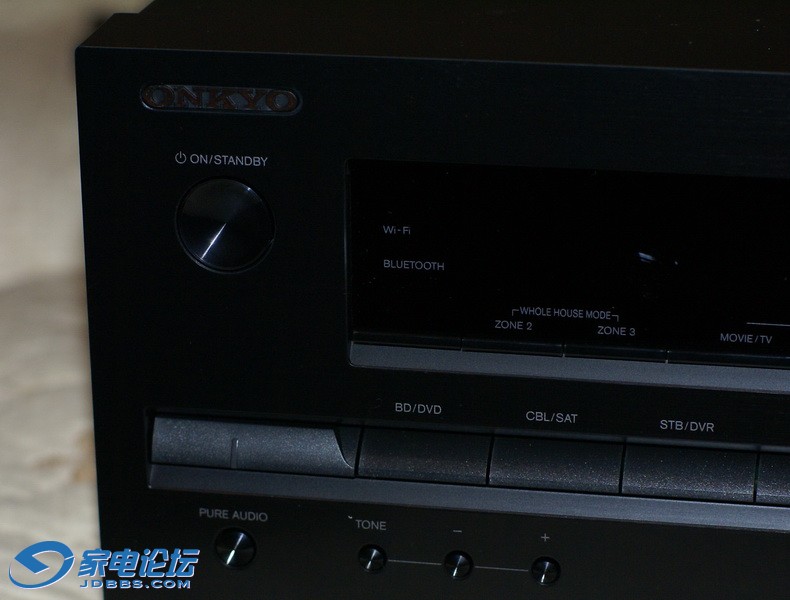

保留以前的纯音模式（pure audio),提高两声道播放质量

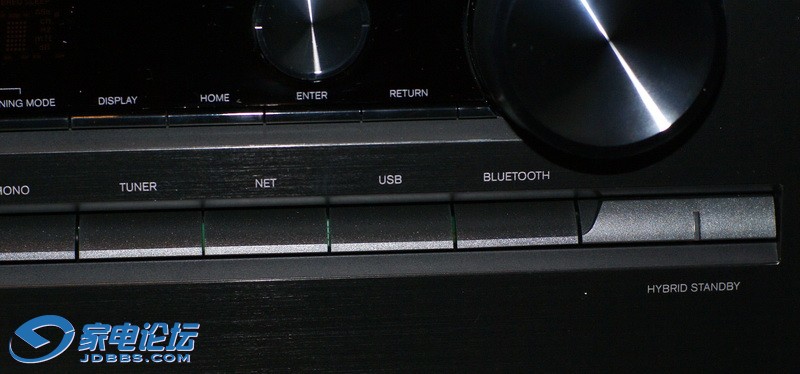

网络时代的播放机也少不了WIFI与蓝牙，不过我还是喜欢有线网络接入，可以支持网络遥控APP与DLNA推送

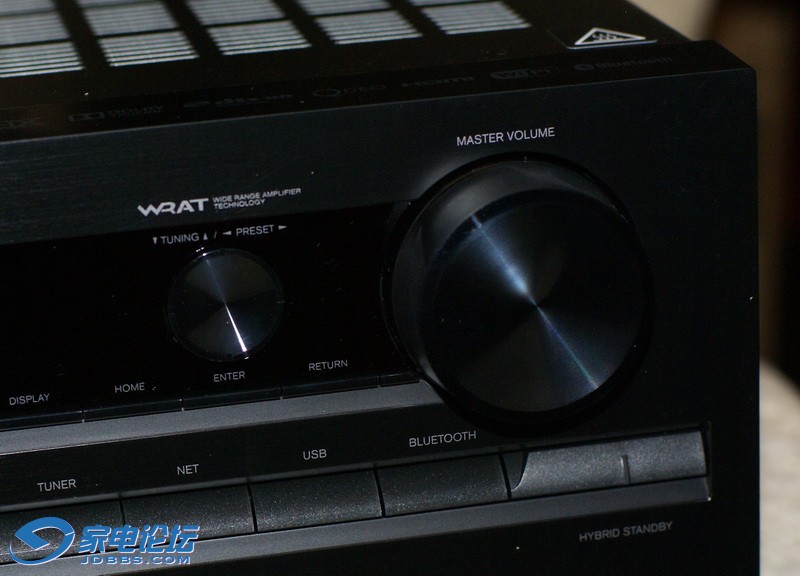

方向键改成美观圆形按钮式样



全面按钮在主面板，由于没有灯光指示，在影音播放时室内环境比较暗时很难看清按钮的位置，



电源线内置无法更换

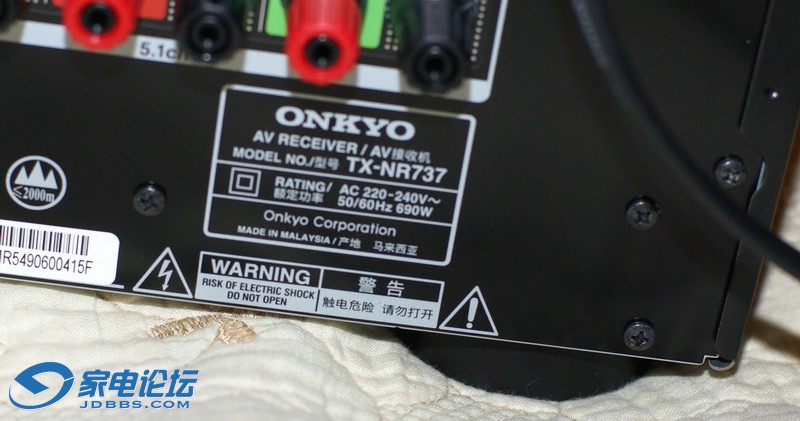

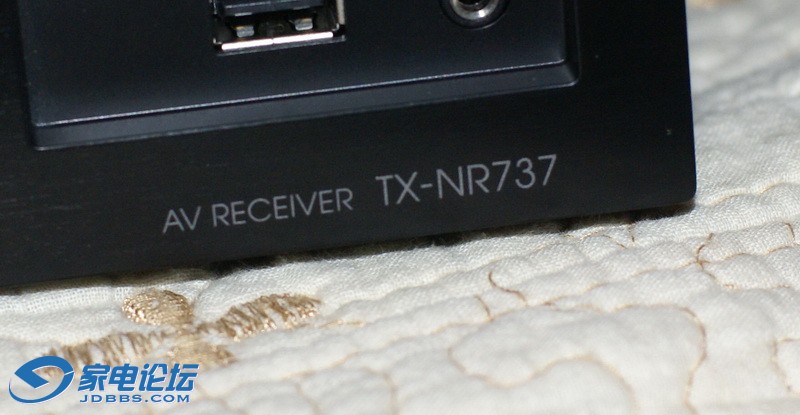

背部型号标识

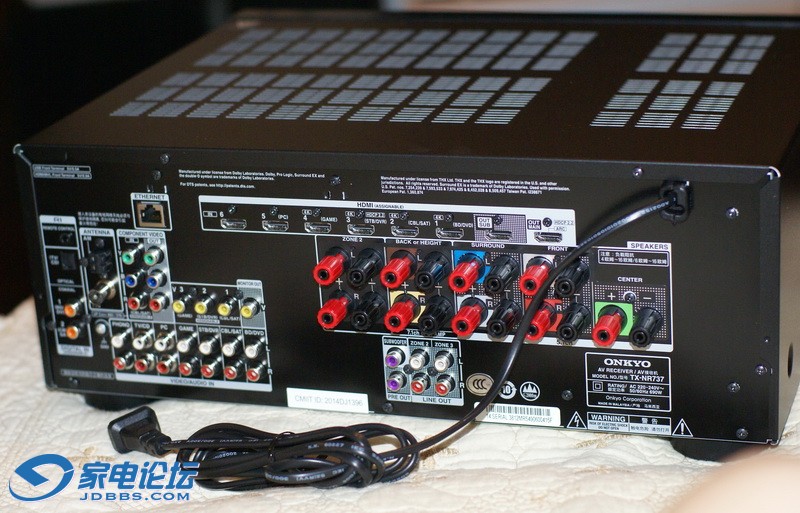

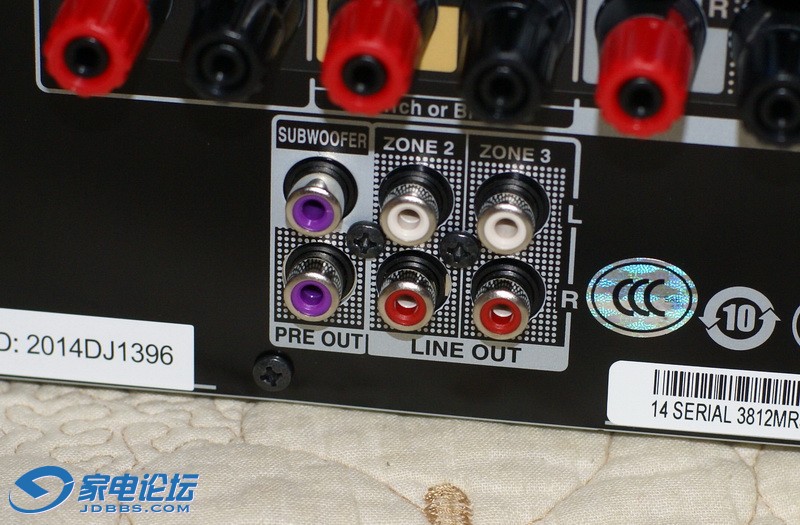

两个低音炮输出以及第2区与第3区的前置输出，需要到8系列以上才有独立的8声道前置输出

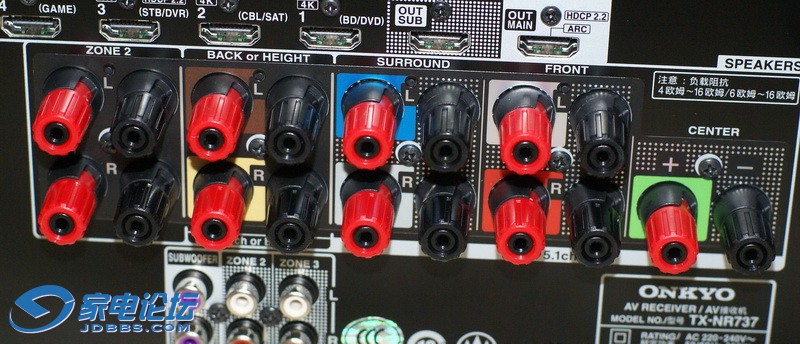

音箱线的位置排列不利于接线，特别在HDMI插上的情况下，推荐用香蕉插接线方式

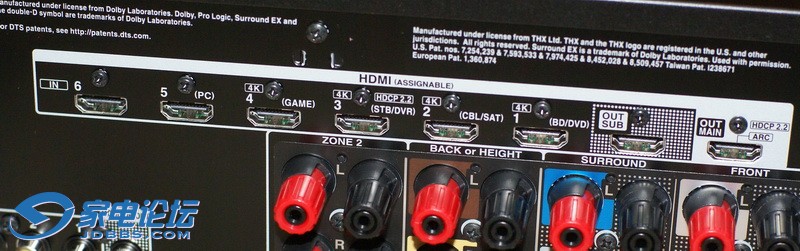

HDMI 7进2出（1个HDMI在前面板，只有前4个HDMI才可以支持4K),满足大部分玩家需求

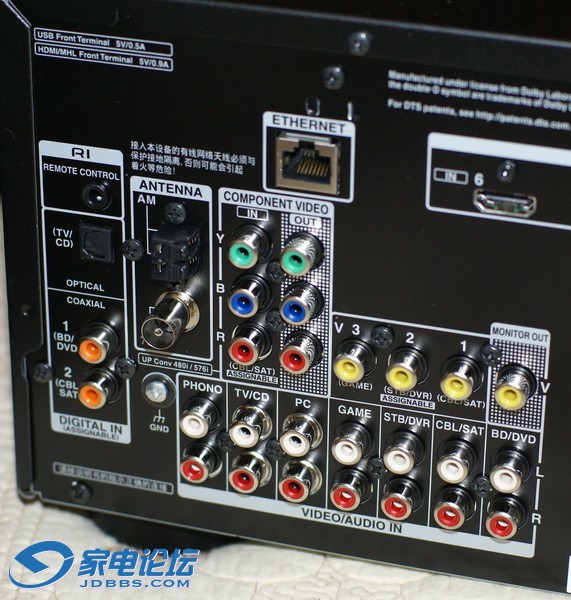

网络接口以及传统的RCA、光纤、同轴输入,光纤输入只有一个

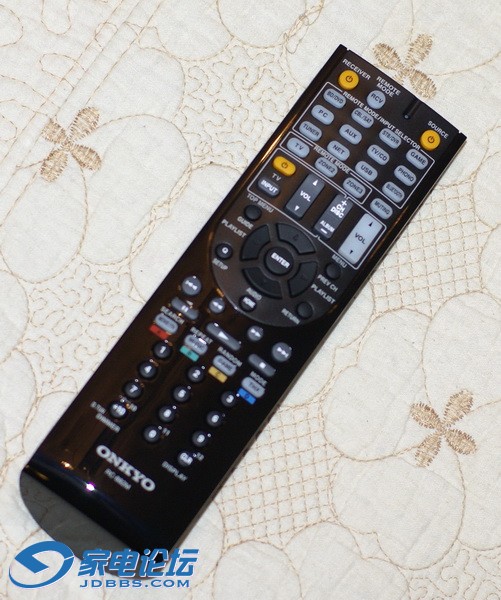

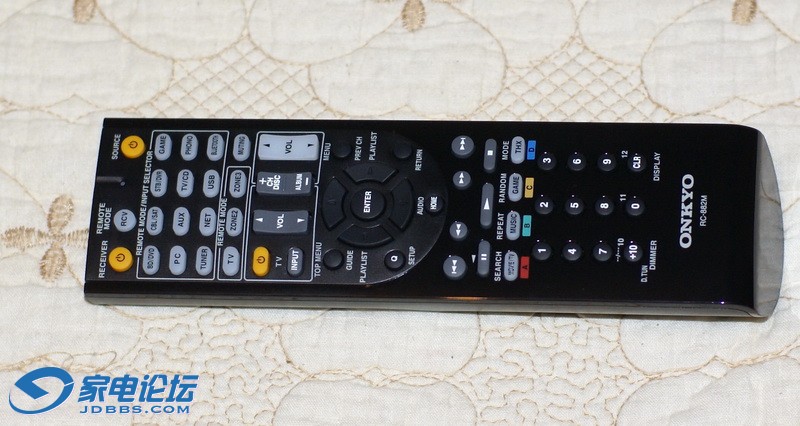

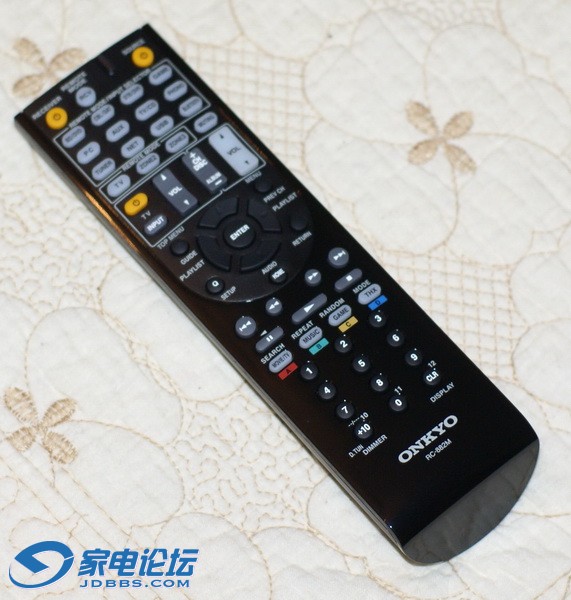

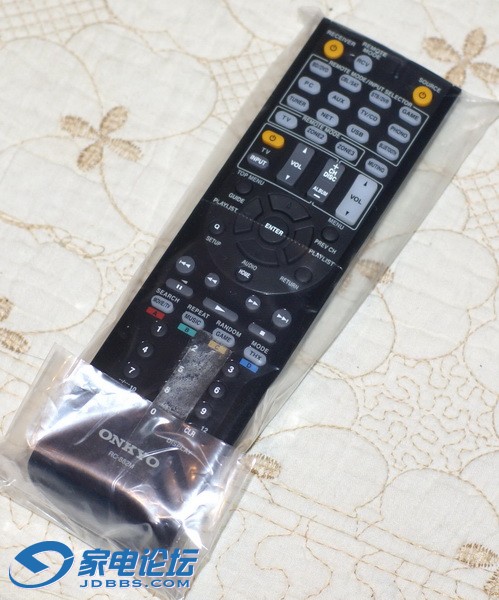

比较简洁的遥控器

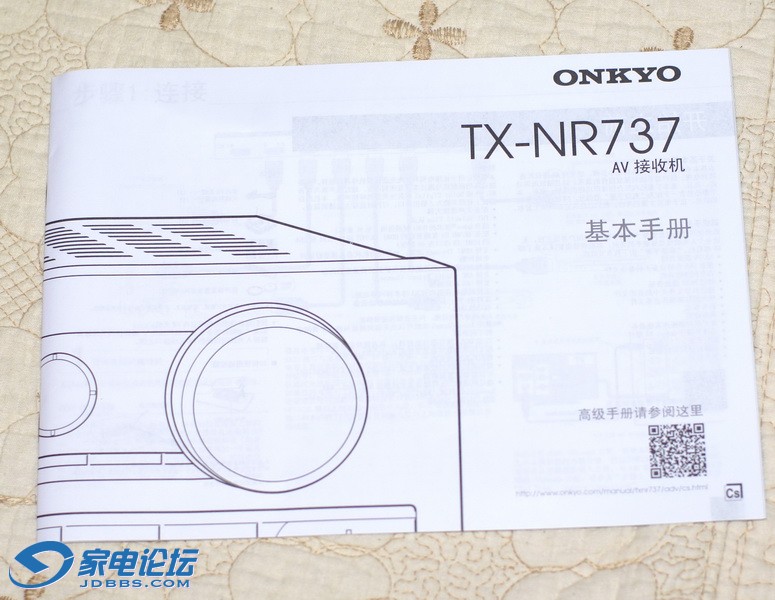

带中文使用基本手册，详细的设置要到互联网查询，这个配套的基本手册里面没有ATMOS，到网上查阅一下，只有英文网站的英文更新版才更新了ATMOS支持

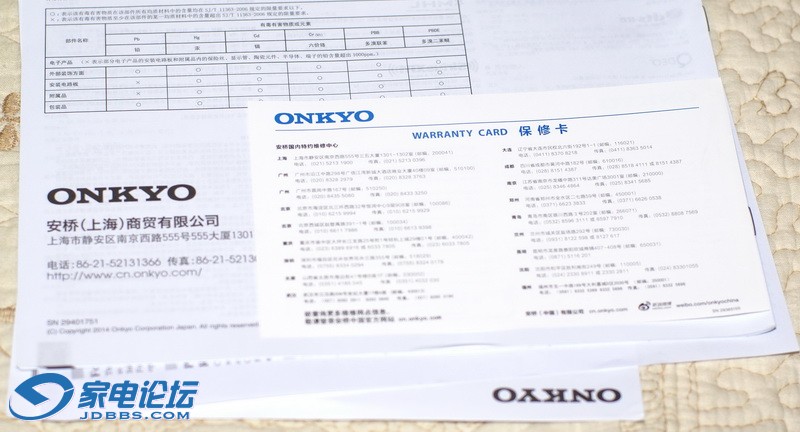

大陆行货少不了中文保修卡

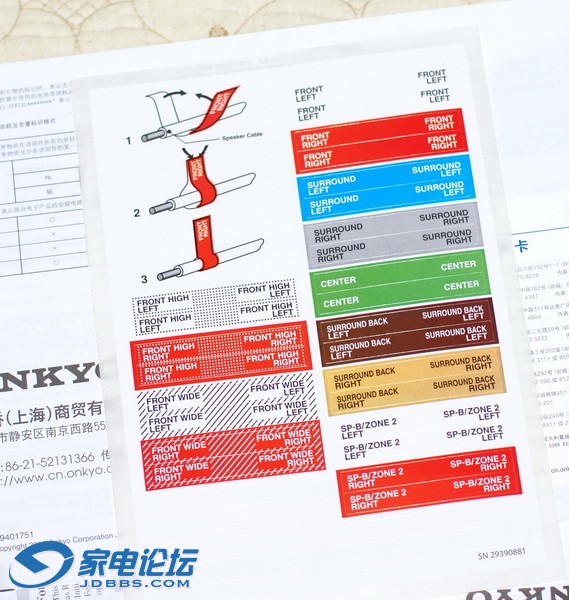

很人性化的里面放了一种音箱线的标识粘贴纸

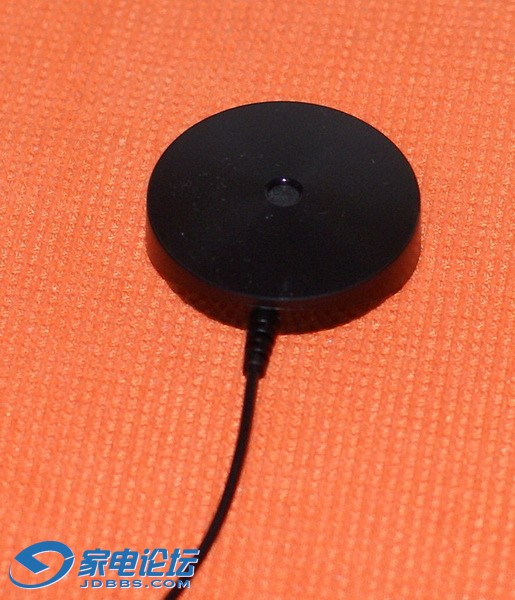

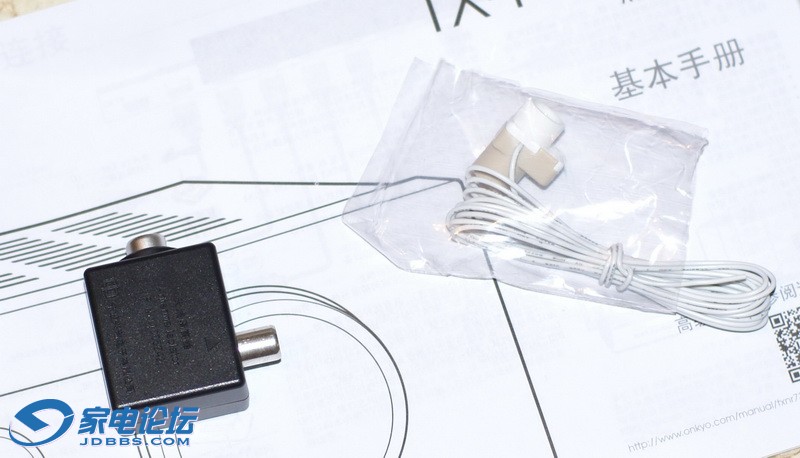

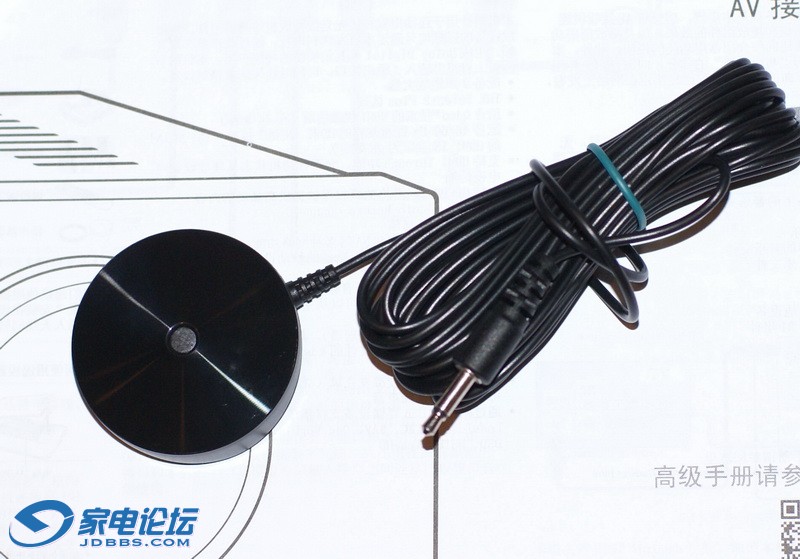

声音校正用

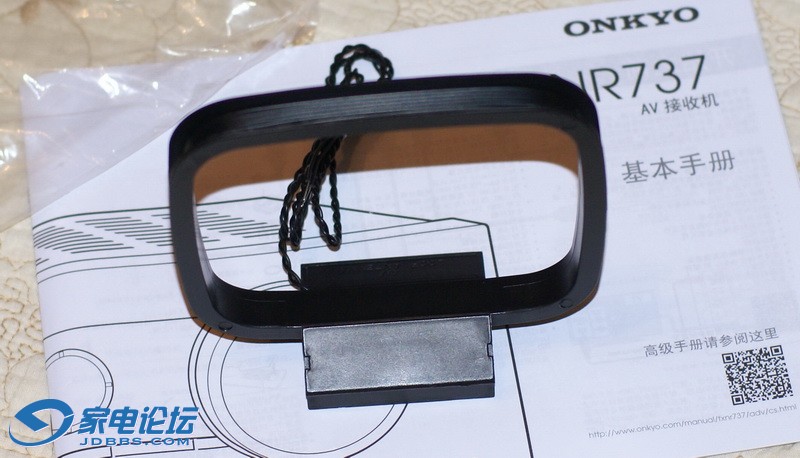

接受广播用的天线

morehd

5、安桥ATMOS播放效果
注：下面的屏摄采用手持拍摄，效果比较差，仅供示意之用

安桥ATMOS专用箱子连接到安桥737,ATMOS专用放在主箱上，安桥737功放使用前要先固件升级（升级要30-40分钟，我采用网络直接升级）后才可以设置ATMOS箱子类型，声场矫正后就可以投入使用，这样就完成了5.1.2的ATMOS全景声播放环境的建设。

目前只有一个蓝光碟“变形金刚4"采用ATMOS音轨（还有一张专门的杜比ATMOS演示碟，可以没有一起收到）

问题来啦，播放ATMOS是否需要专门的播放机？
答案是不需要，杜比公司为了更好的兼容性，ATMOS音轨采用TUREHD/ATMOS方式，正规的可以源码输出杜比TUREHD的播放机均可以支持ATMOS音轨输出，支持ATMOS解码的如安桥737功放(需要升级最新固件）可以聆听全景声效果，传统的功放也可以播放其中的TRUEHD音轨。

ATMOS音轨采用TUREHD/ATMOS混合方式较好解决了播放机播放、传统功放次世代兼容的问题。部分高清播放机、电脑上播放软件有些可能要升级后才能完成兼容播放。


ATMOS试播是采用OPPO BDP-105D的最新固件，播放最新的蓝光片源“变形金刚4”，可以完美的将ATMOS音轨输出到安桥737上，能实现ATMOS 5.1.2全景声播放。

5.1 播放设备

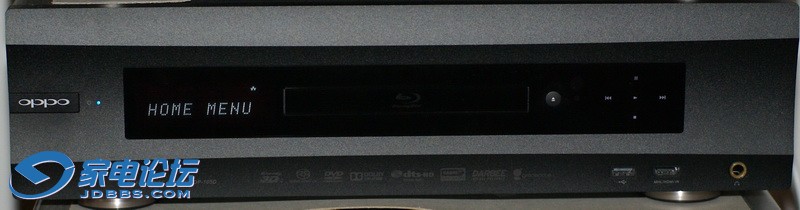

OPPO BDP-105D最新版固件



试用的安桥TX-NR737



试用活动提供的杜比蓝光碟

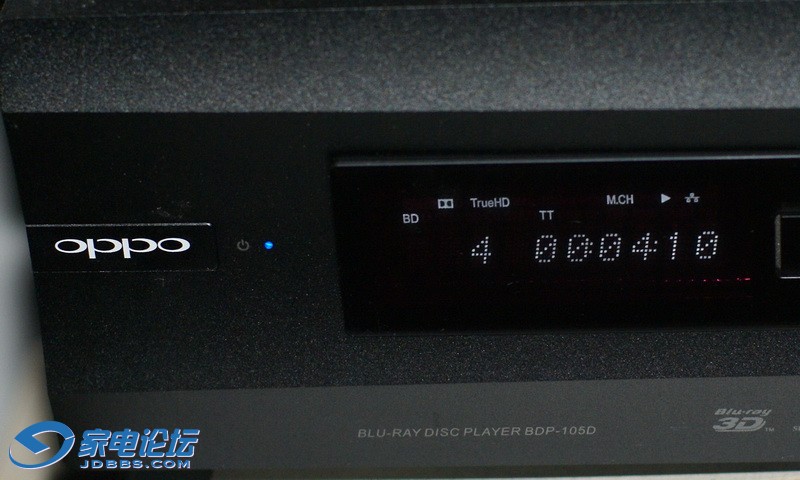

播放ATMOS 碟片时只需将播放机设置成源码输出，播放ATMOS音轨时，OPPO BDP-105D显示为TUREHD

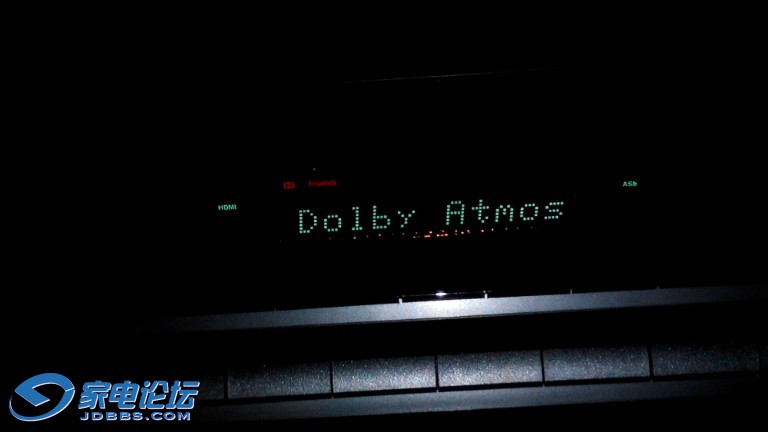

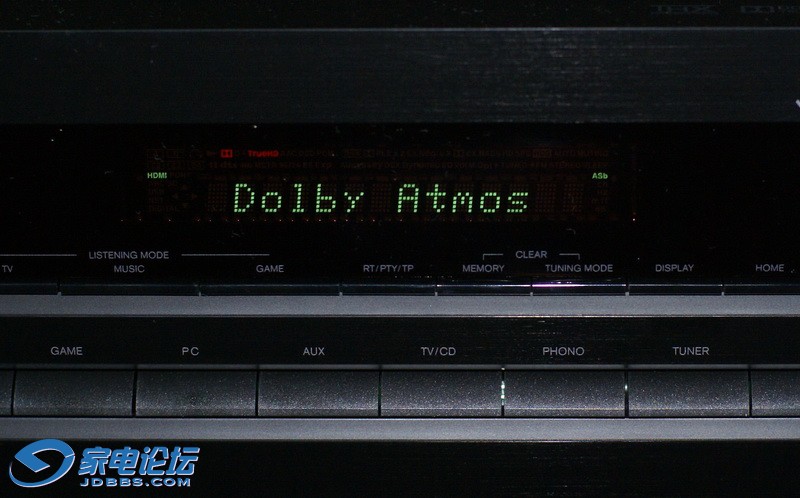

TX-NR737可以正常识别杜比ATMOS



TX-NR737可以正常识别杜比ATMOS/TUREHD，并可以正常驱动5.1.2声道正常发声。





5.2 变形金刚4播放屏摄

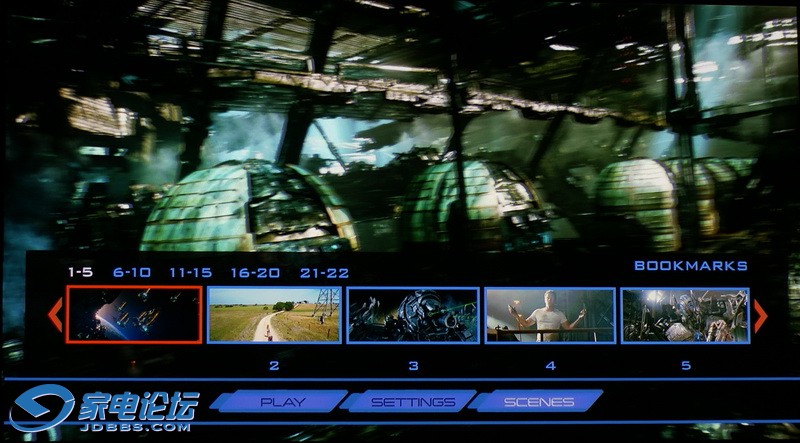

目前全球唯一带杜比全景声的蓝光碟“变形金刚4”，下面为蓝光播放菜单

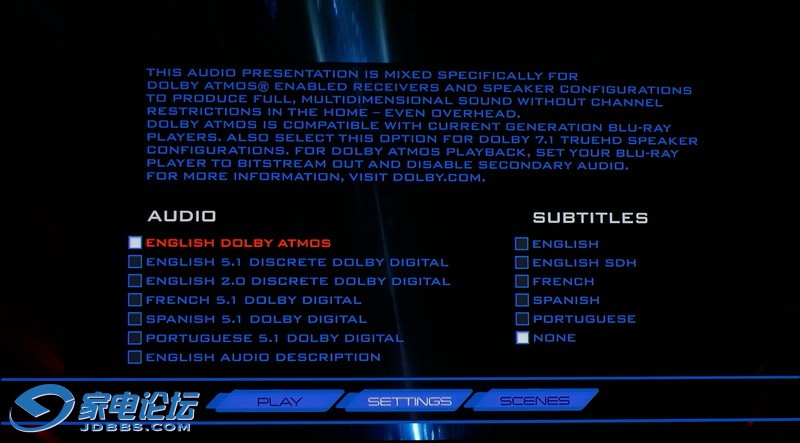

变形金刚4的音轨设置明确把次世代音轨标志为杜比ATMOS，并用英文写明播放条件：只需要播放机开启源码输出，配套的功放支持ATMOS就可享受杜比ATMOS全景声效果。

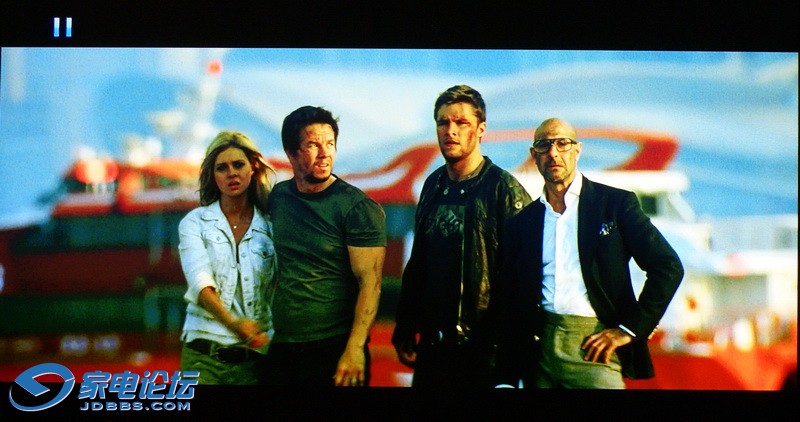

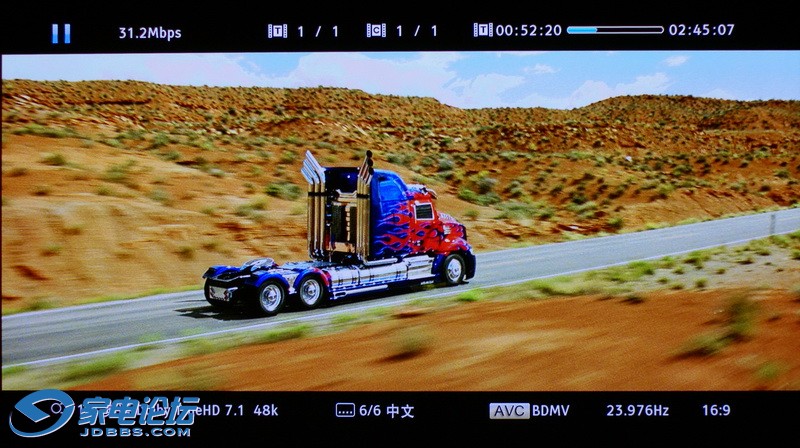

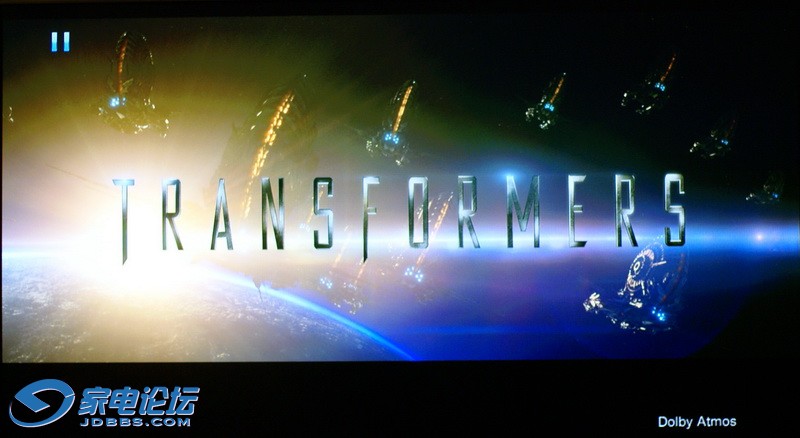

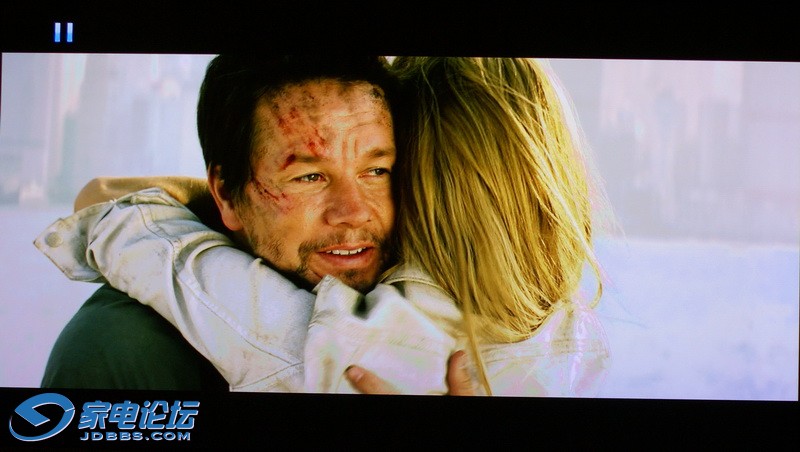

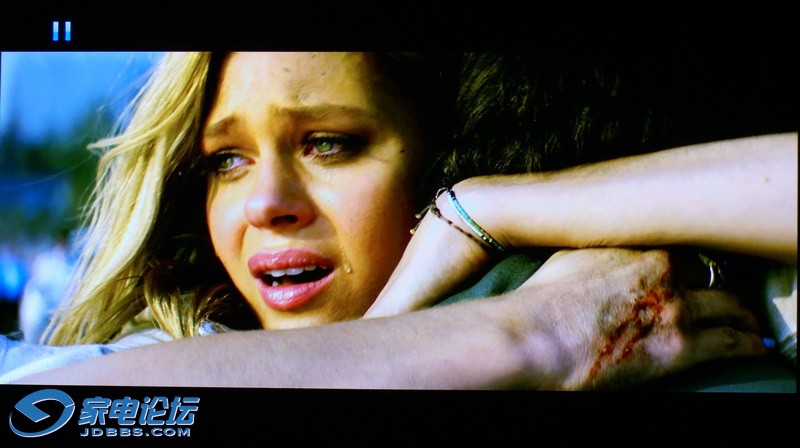

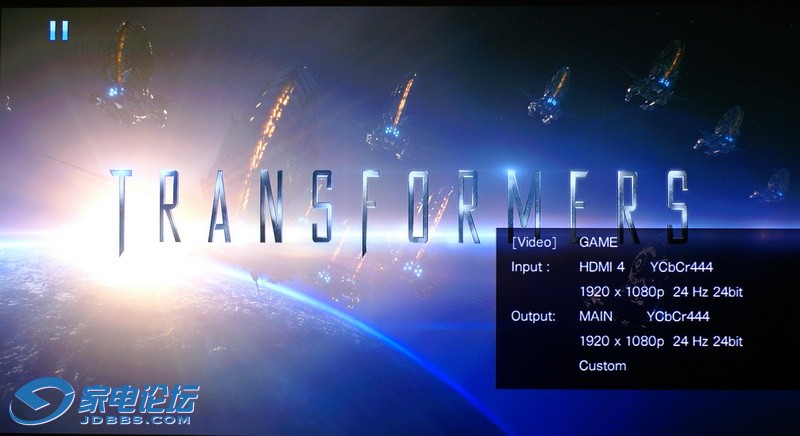

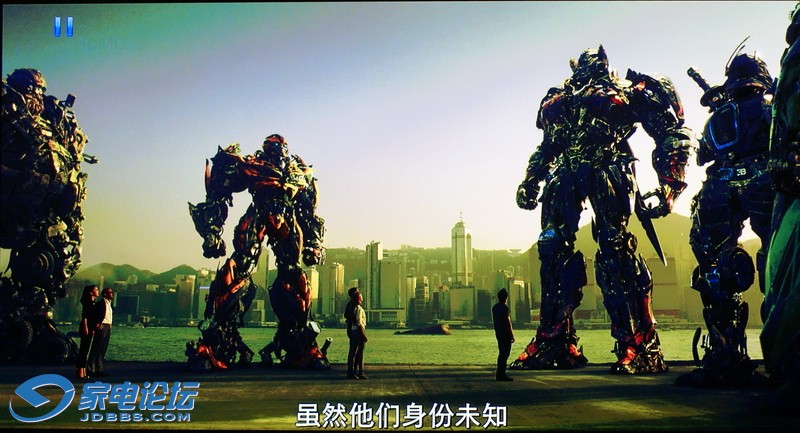

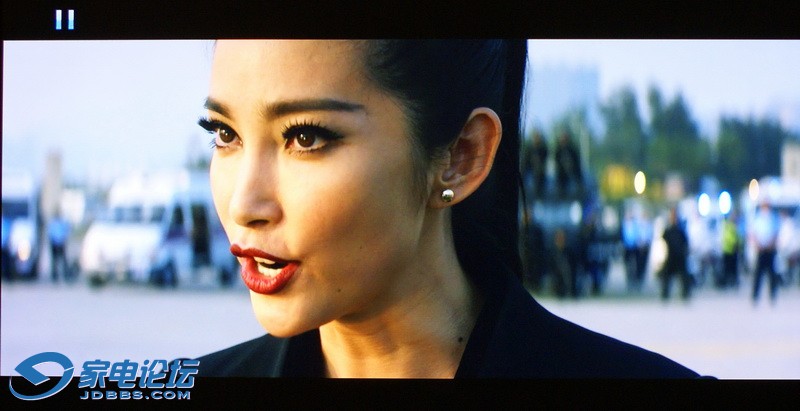

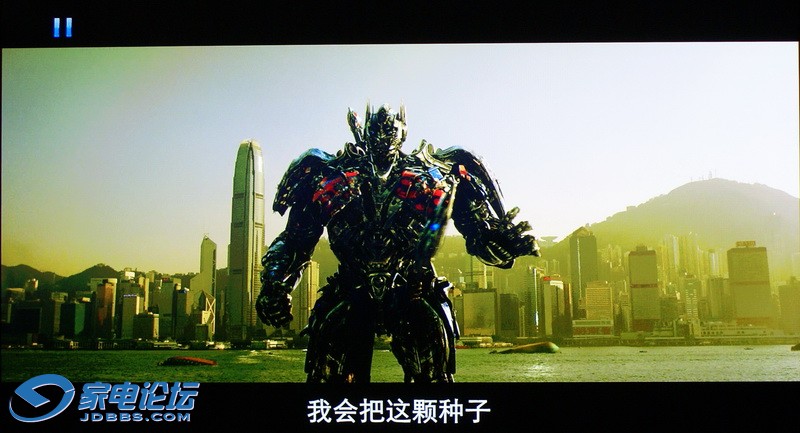

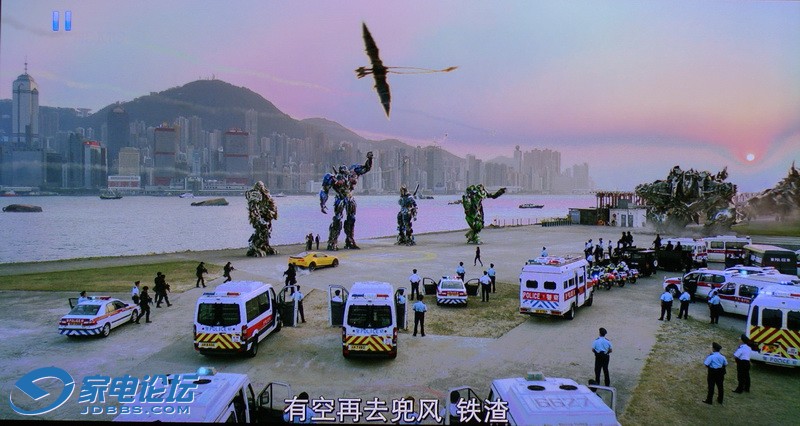

下面为变形金刚4播放画面，中文字幕为外挂。



OPPO BDP-105D最新固件显示为TUREHD音轨

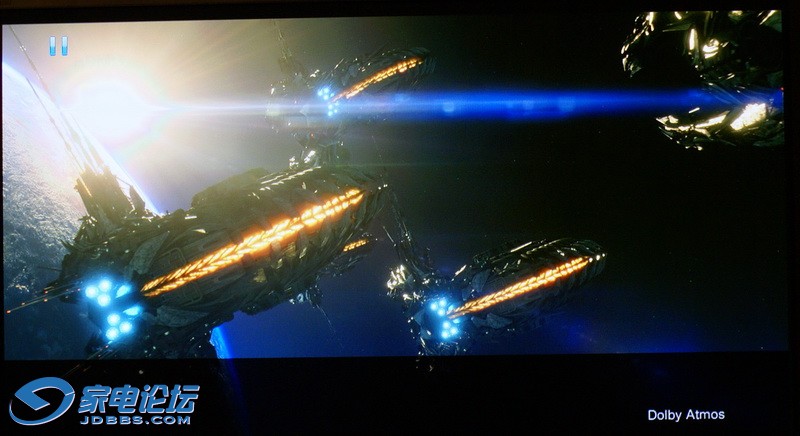

按安桥功放737遥控器的信息键，画面上叠加显示杜比ATMOS

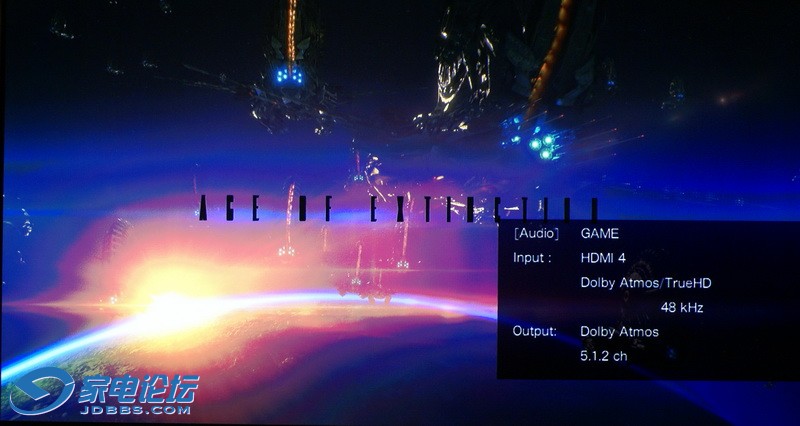

按安桥功放737遥控器的信息键，画面上叠加显示音轨的信息：杜比ATMOS/TUREHD,标明ATMOS正常解码并输出

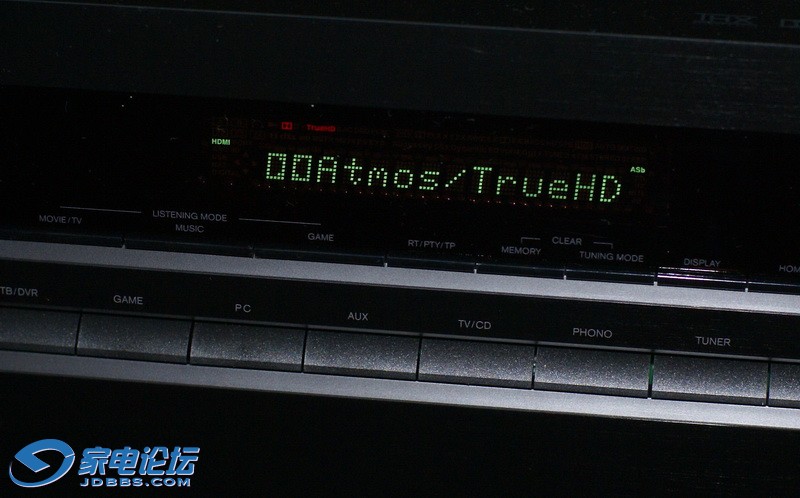

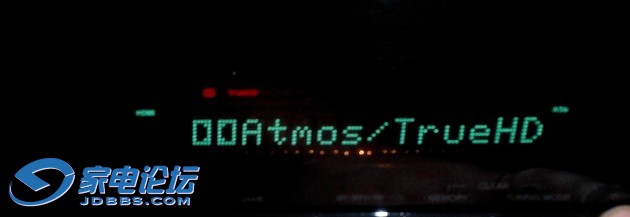

安桥功放737的VFD显示

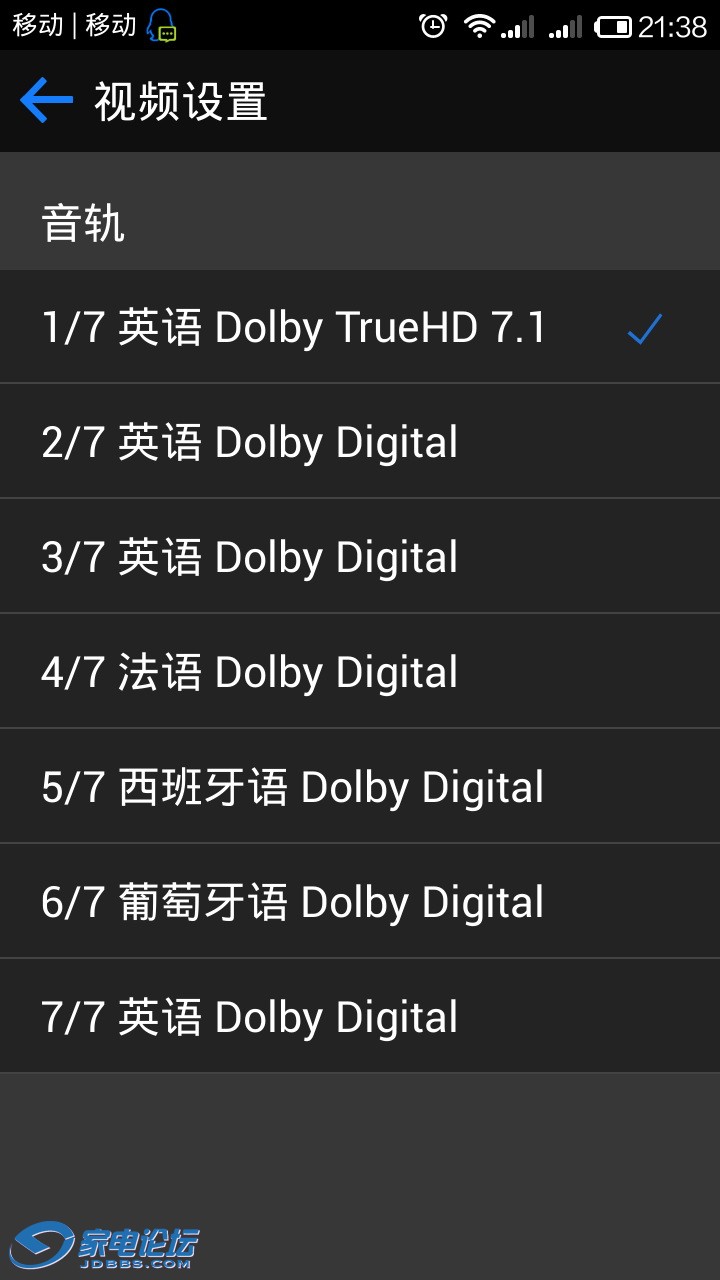

OPPO BDP-105D手机APP显示片源的音轨格式

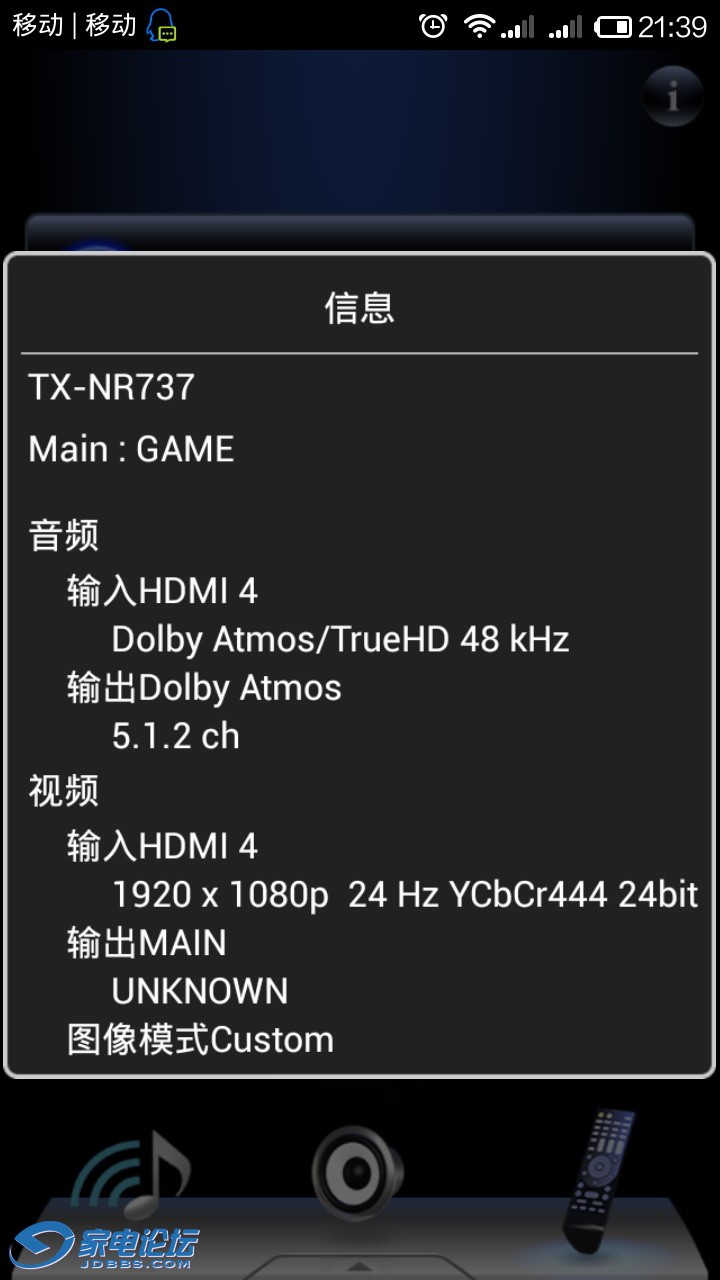

安桥TX-NR737手机APP显示的音轨信息

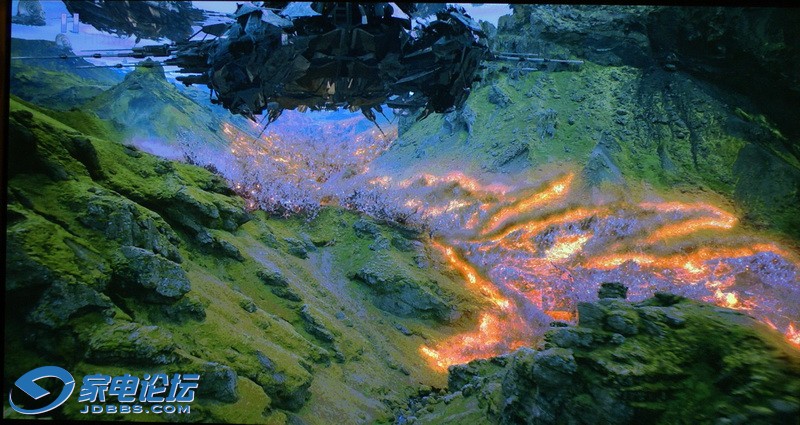

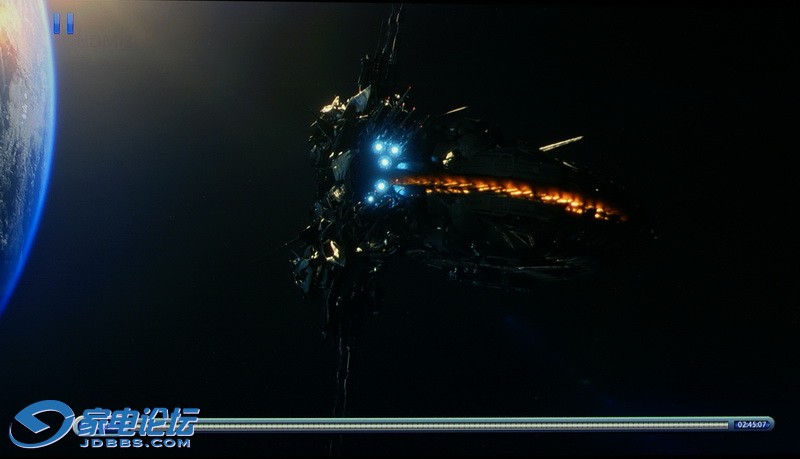

变形金刚4蓝光播放开始的几分钟，飞船降落、恐龙被灭绝的两个场景就有较强的ATMOS全景声立体感听感。

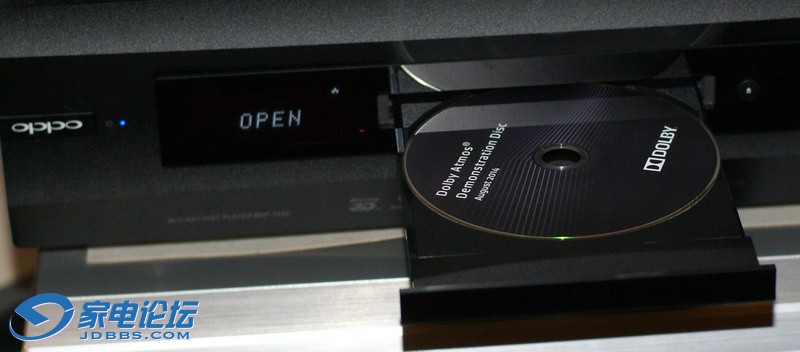

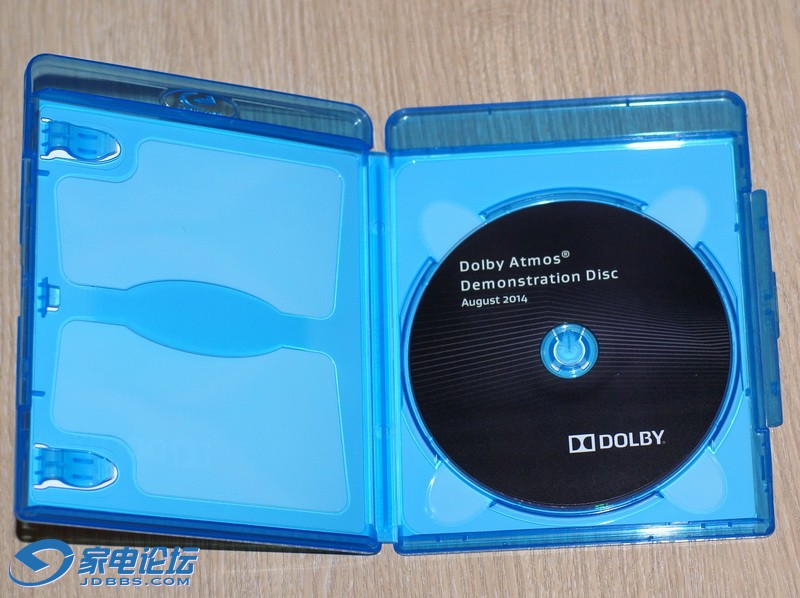

5.3 杜比公司自己出的ATMOS演示碟

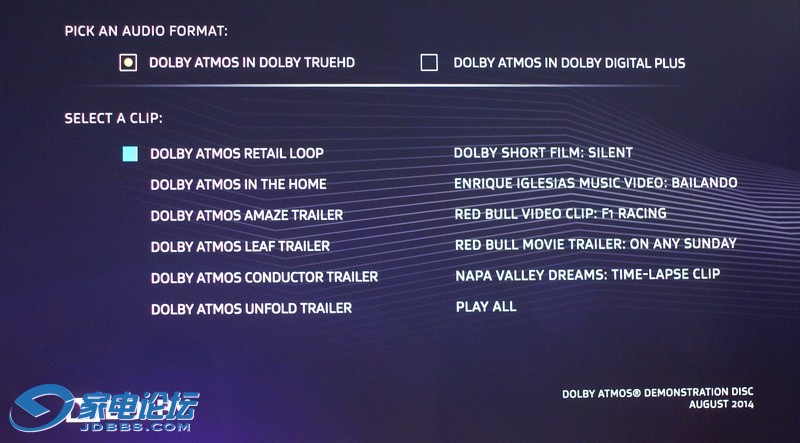

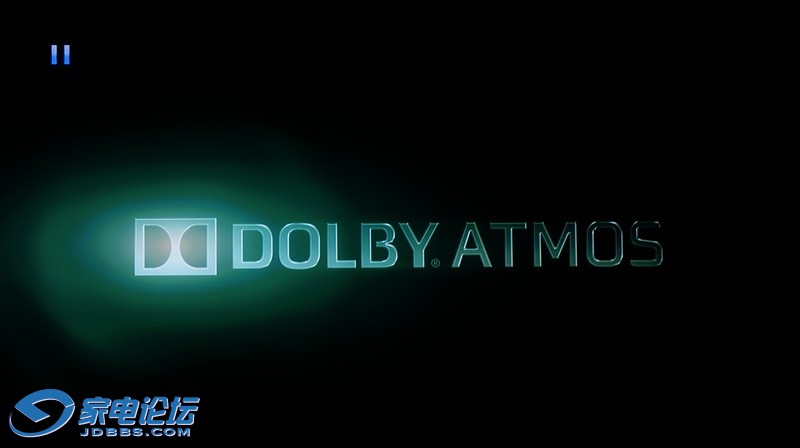

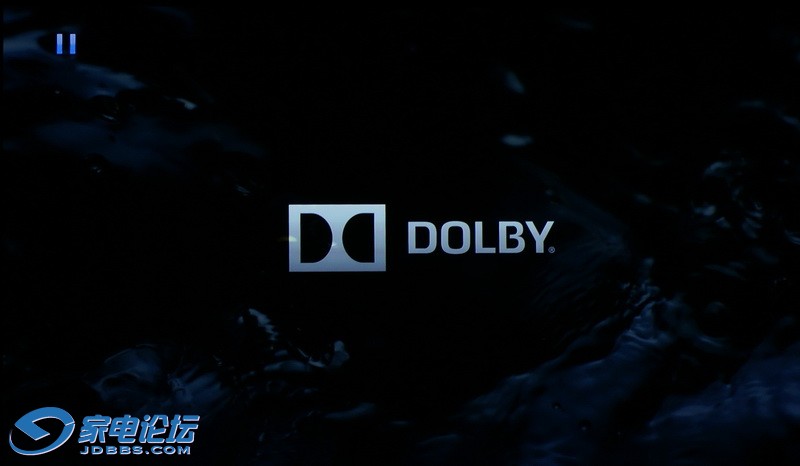

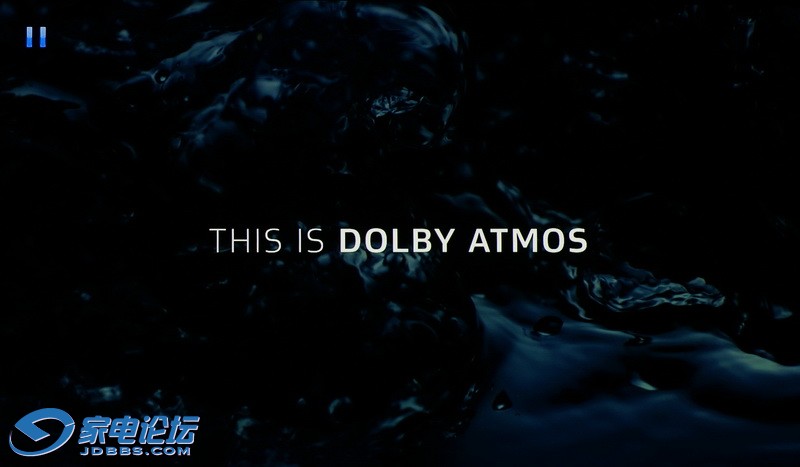

ATMOS演示碟的播放菜单



5.3.1 ATMOS在家庭影院介绍

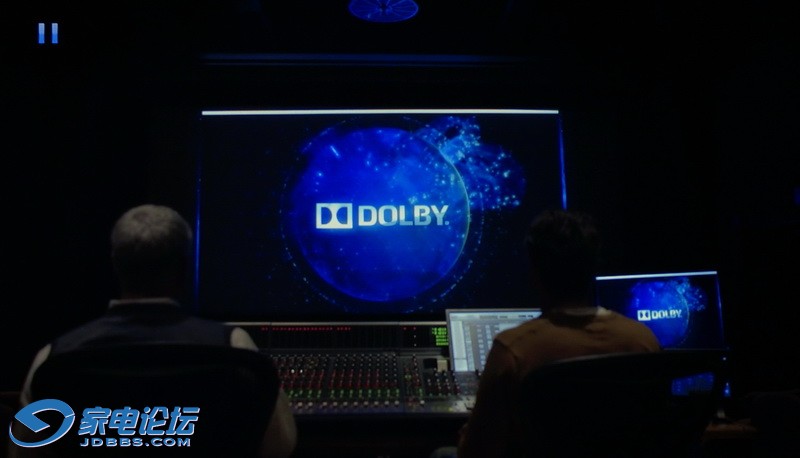

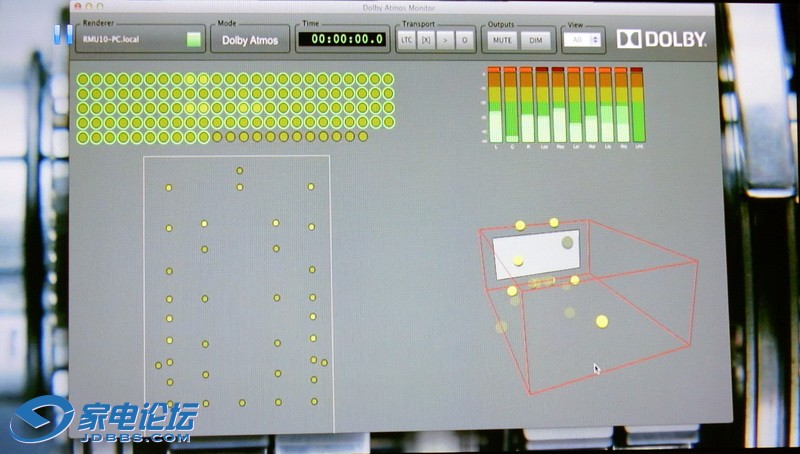

ATMOS音轨制作

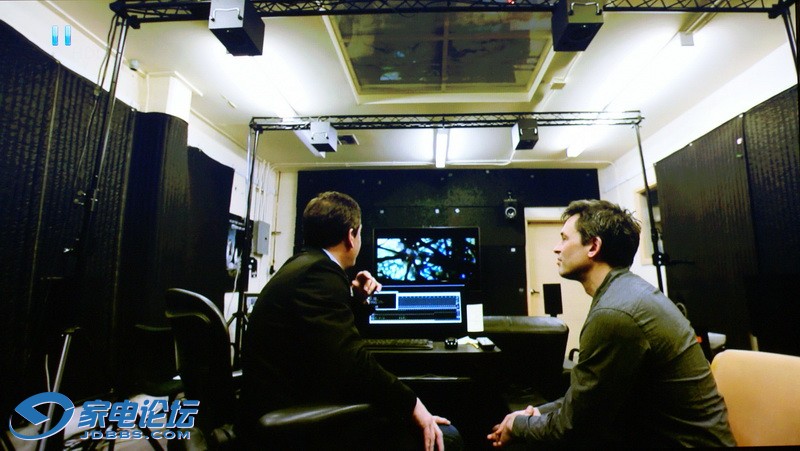

ATMOS播放试验室

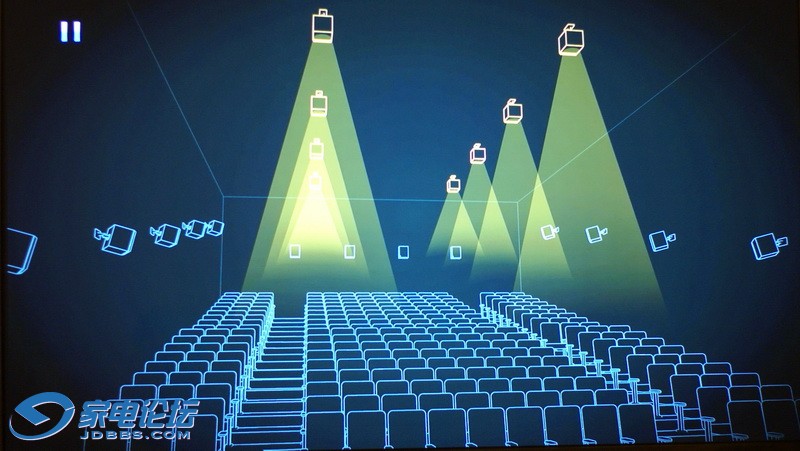

影院中成功应用的ATMOS技术

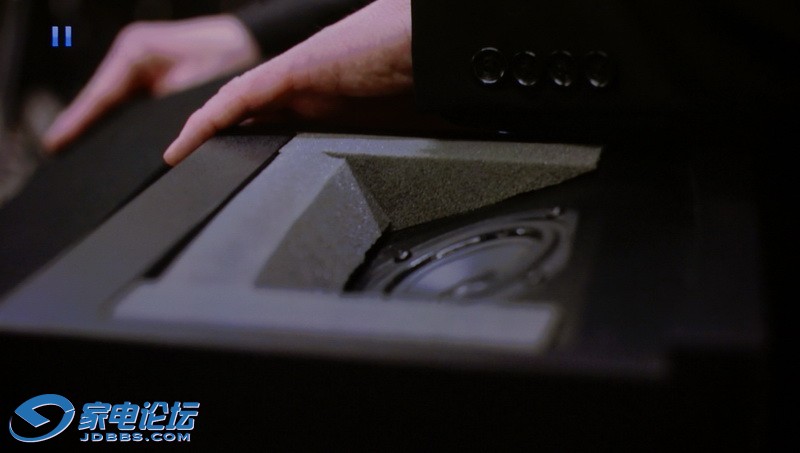

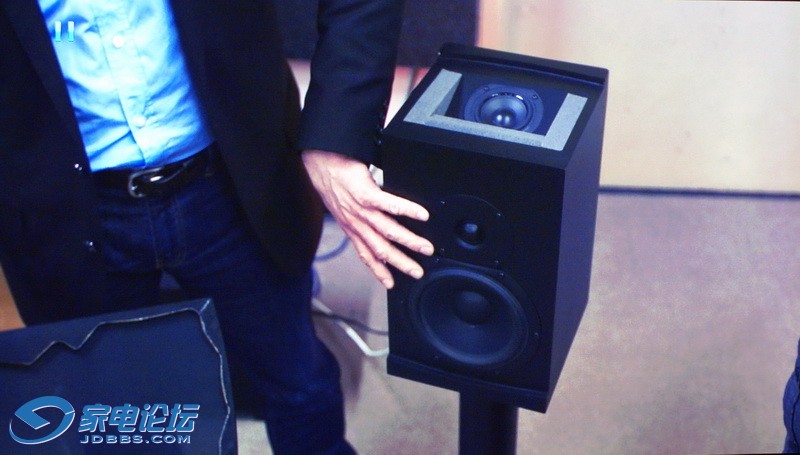

主箱集成ATMOS反射音箱

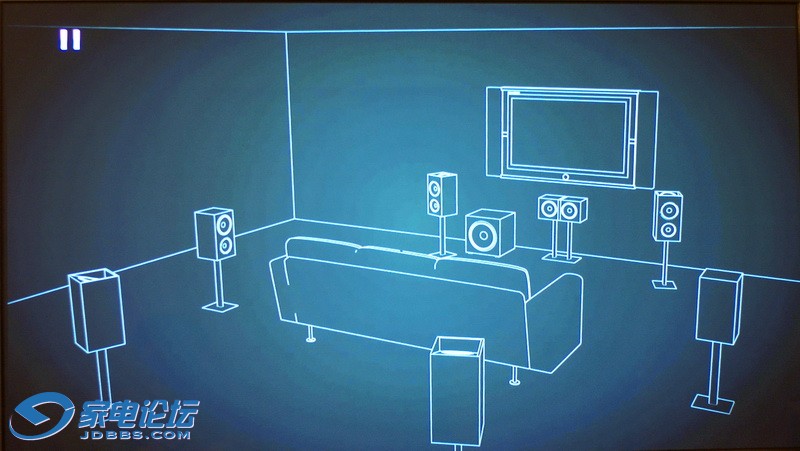

传统的7声道技术家庭影院

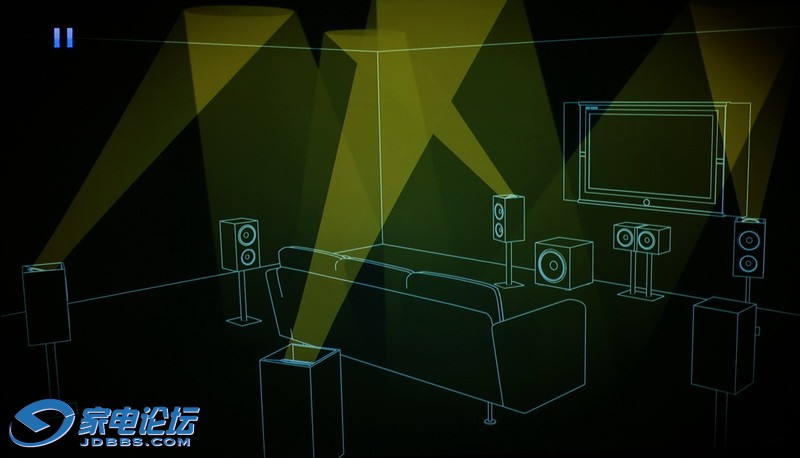

可以方便的改造成ATMOS全景声家庭影院



杜比公司的技术专家

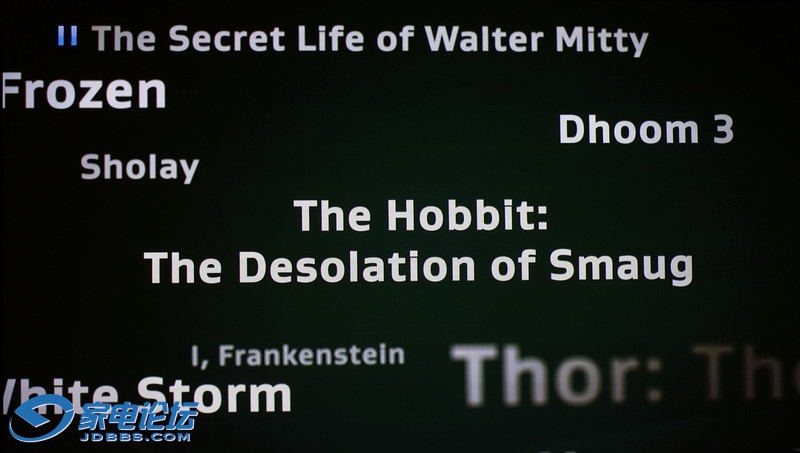

已经发行采用ATMOS的电影名字，这些是影院采用的音轨，具体蓝光版要看发行商，目前第一张ATMOS蓝光电影碟上市后，采用ATMOS的蓝光碟会越来越多。

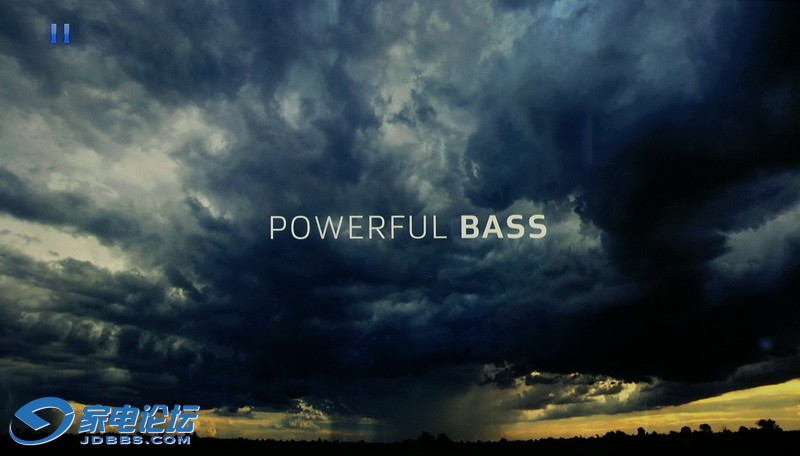

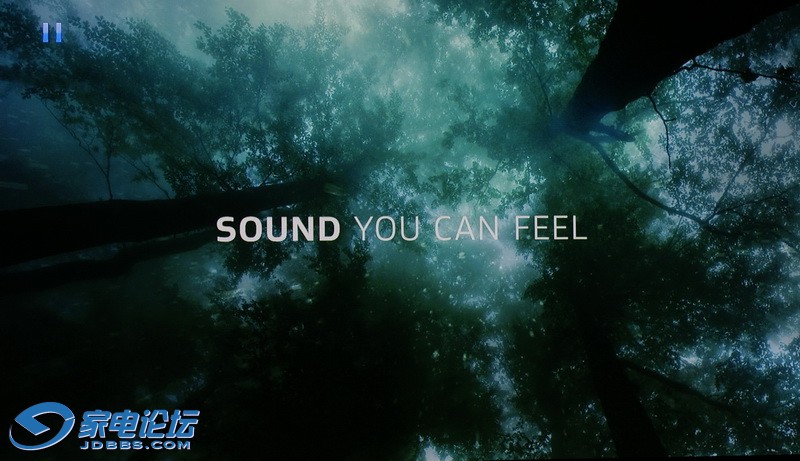

5.3.2 杜比ATMOS片段

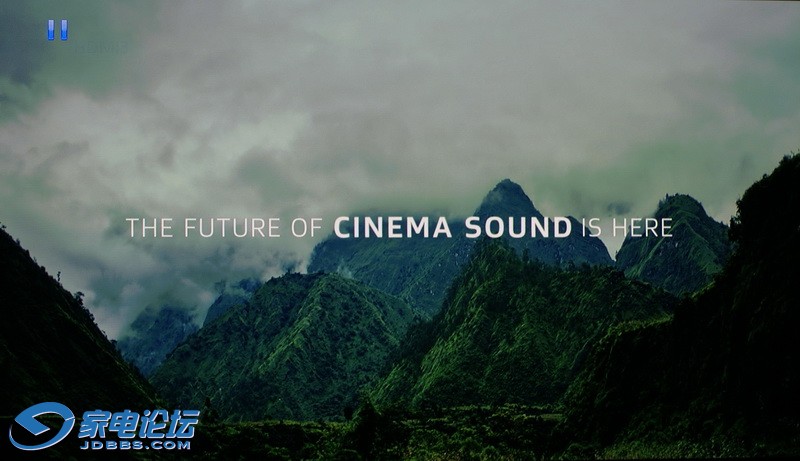

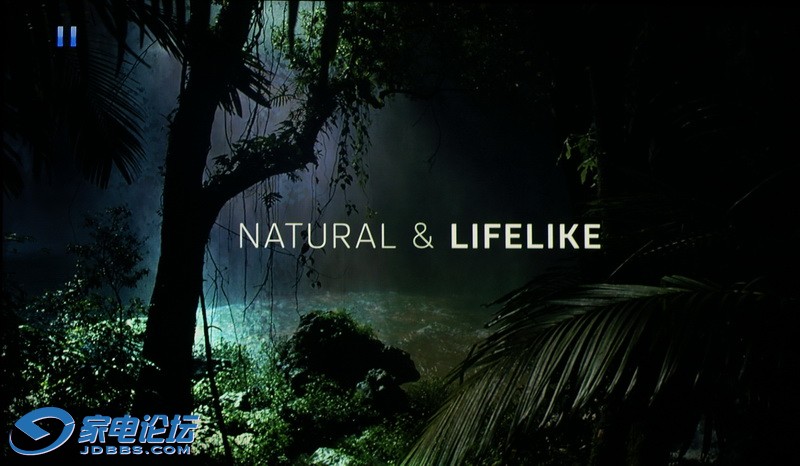

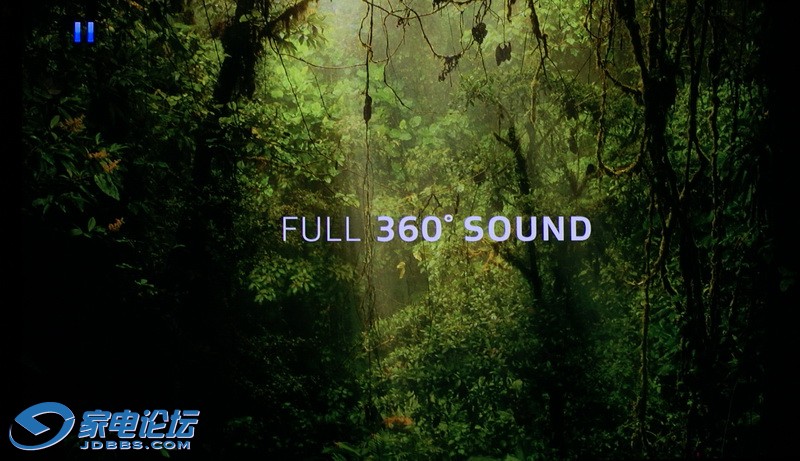

目前制作最好的ATMOS音效是两段大自然片段，特别是第一段，将音量调到较大时，声音立体感超强，小鸟的远处叫声、打雷声、下雨声、风声、流水声从高处传来，仿佛置身于大自然。

听完这段，感觉一定要把自己的功放升级到带全景声，初步看中安桥838

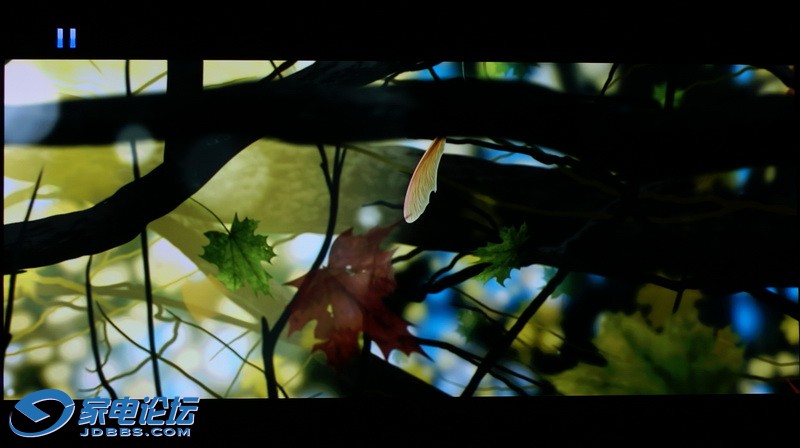

第2段秋风扫落叶的制作效果听感也不错，

morehd

6.1 安桥TX-NR737的固件设置

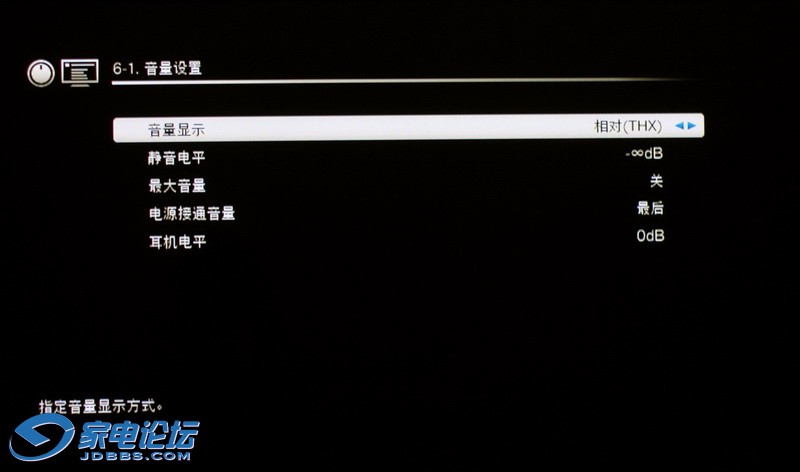

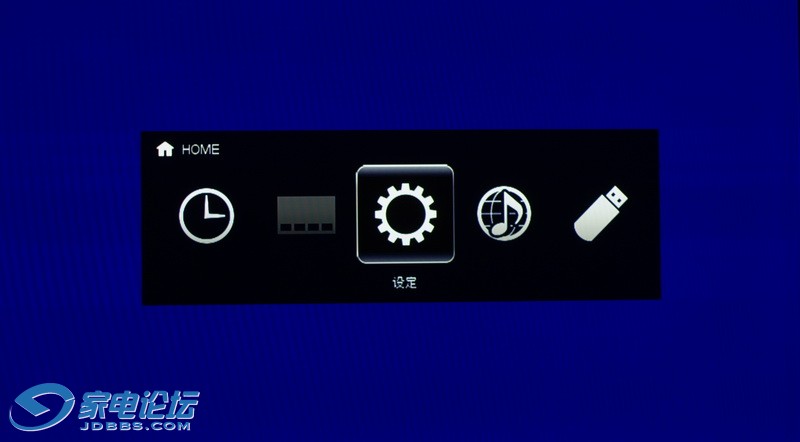

进入安桥的设置选项

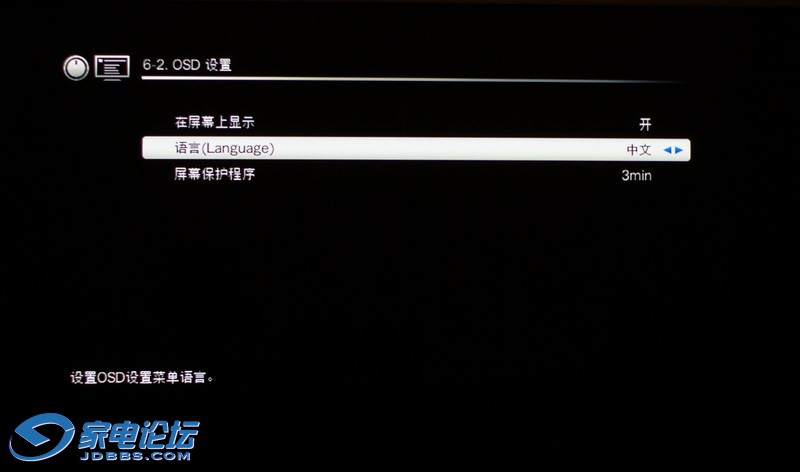

安桥TX-NR737的固件可以支持中文显示，一般初始固件为英文显示，开机后就先设置为中文显示

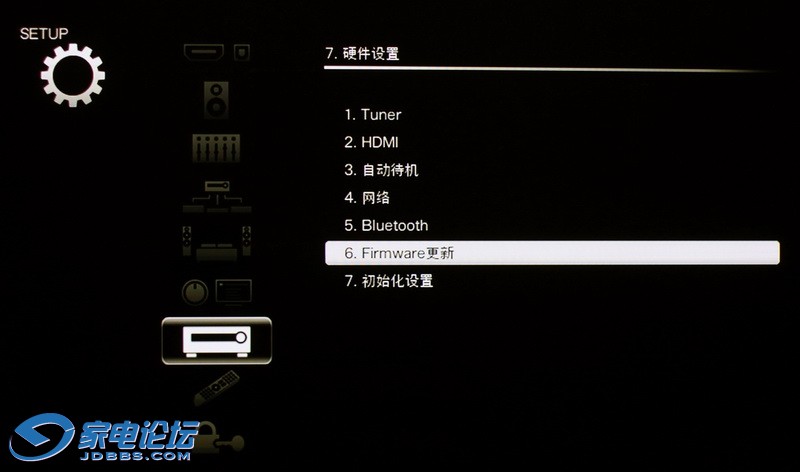

试用机器固件也不支持ATMOS，自己动手升级固件

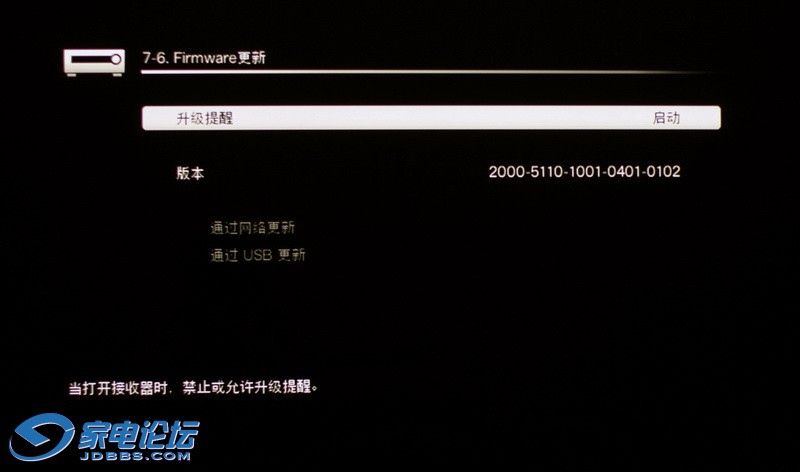

下面的版本号是可以支持ATMOS，我喜欢网络自动升级，家里带宽不是很快的玩家可以先下载到U盘，再依据说明升级，升级的速度比较慢，一般要半小时。

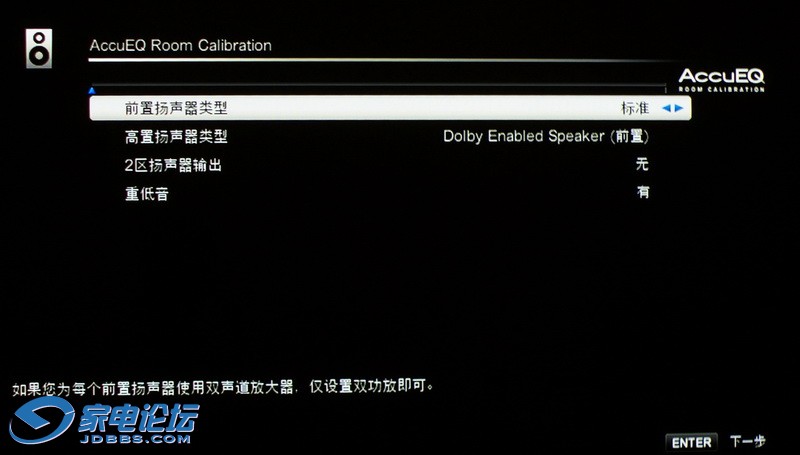

插入声场校正附件麦克风，功放会自动进入设置菜单，声场校正附件的可以安装在脚架上，试用没几天，就偷懒直接拿几个沙发垫叠起来，放在沙发垫上。

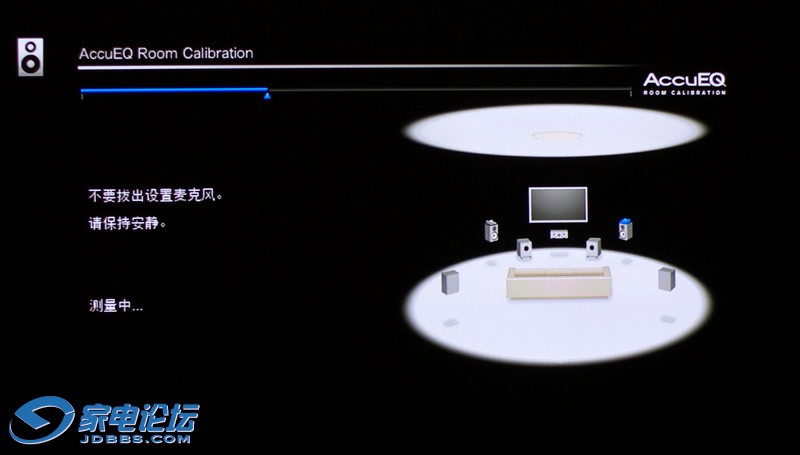

声场校正目前已经采用ACCUEQ技术

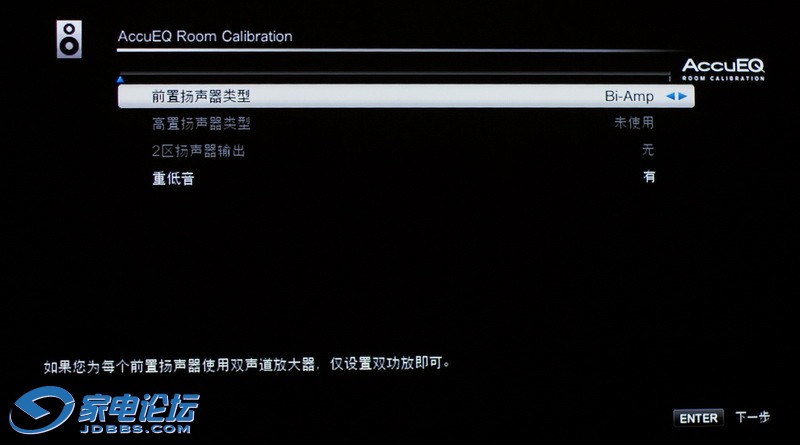

主箱可以设置成双线模式，但是双线模式后不支持后环绕，ATMOS模式



利用ACCU EQ技术测试各路音箱的距离

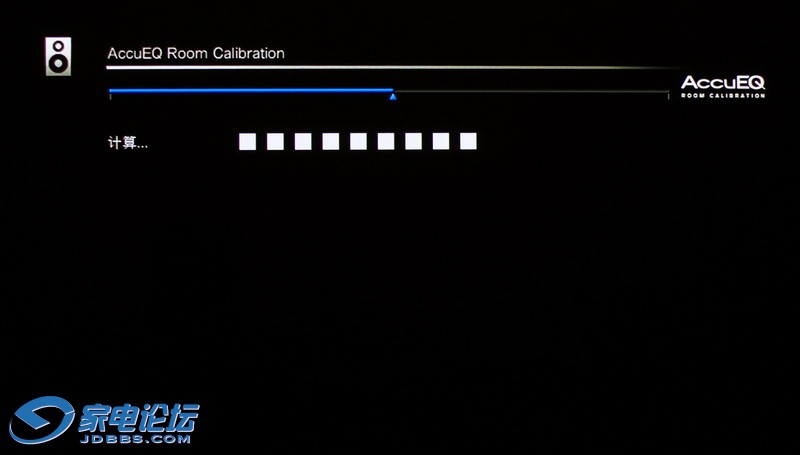

测试两边后自动计算

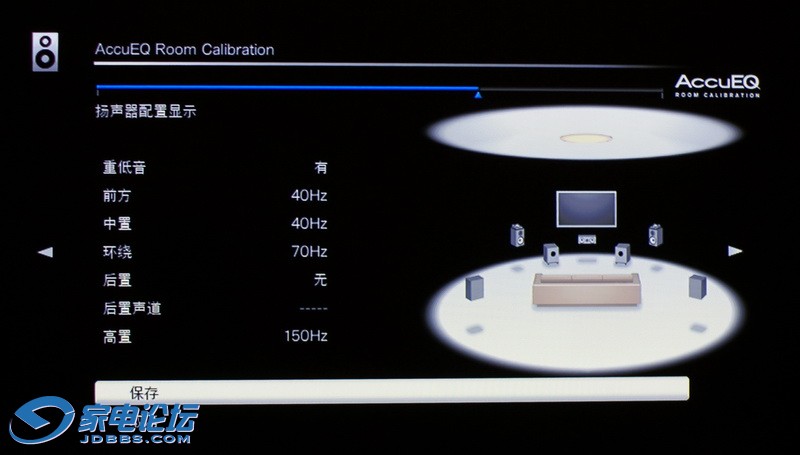

自动计算的数值

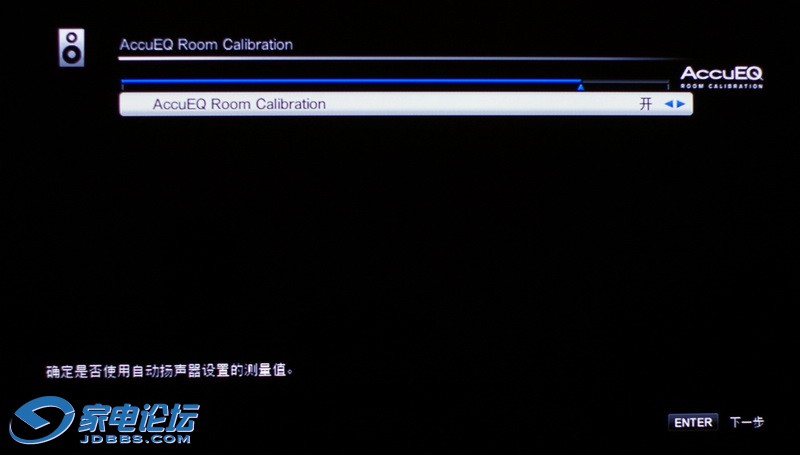

直接使用测量值

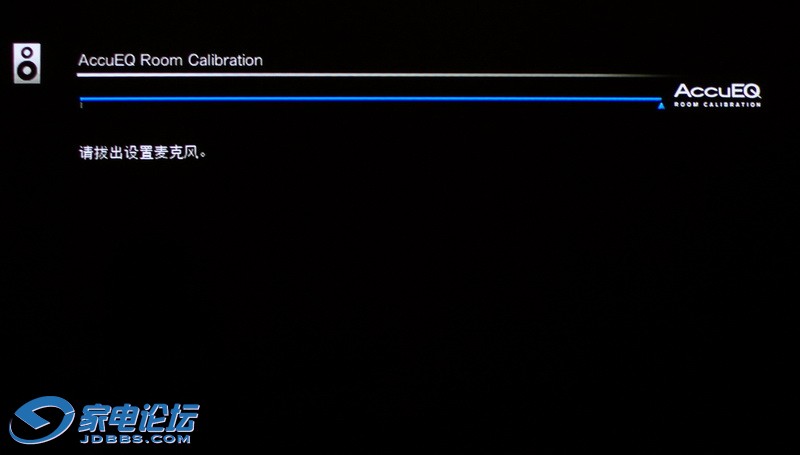

拔出声场校正麦克风就完成设置，要求不高的就可以正常投入使用，高级玩家可以自行根据听感或其他辅助仪器校正参数

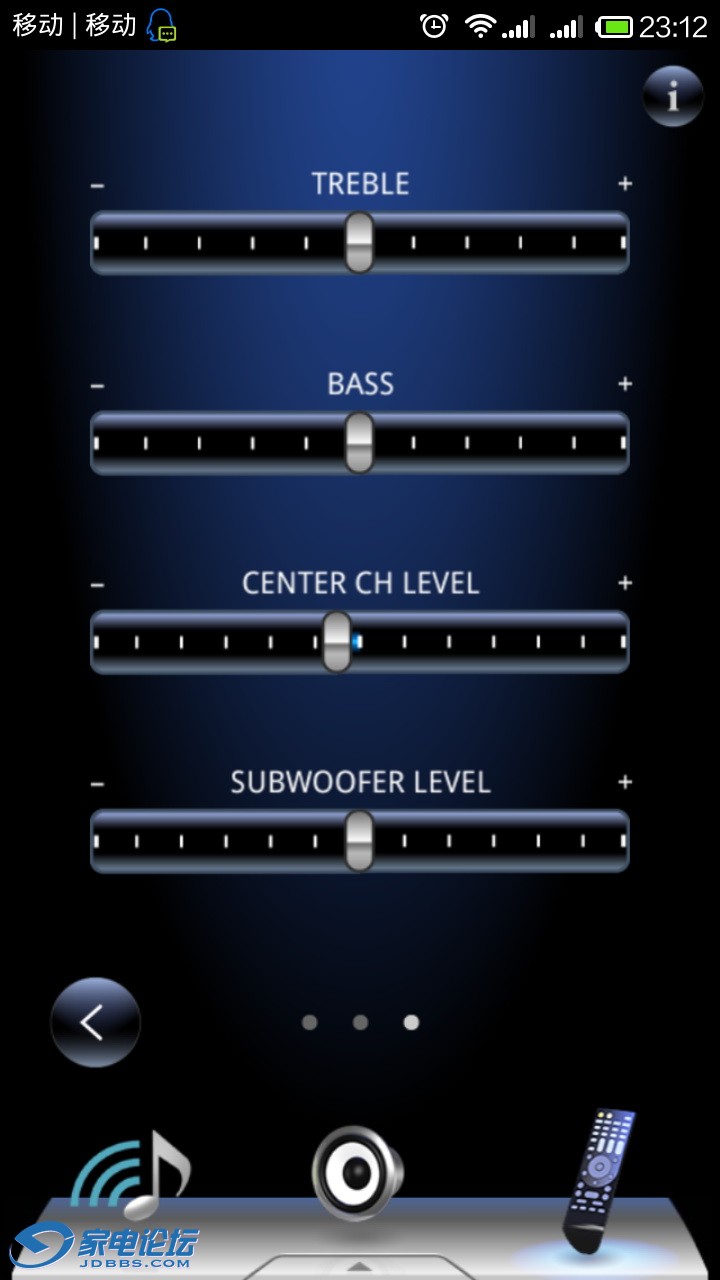

6.2 手机APP

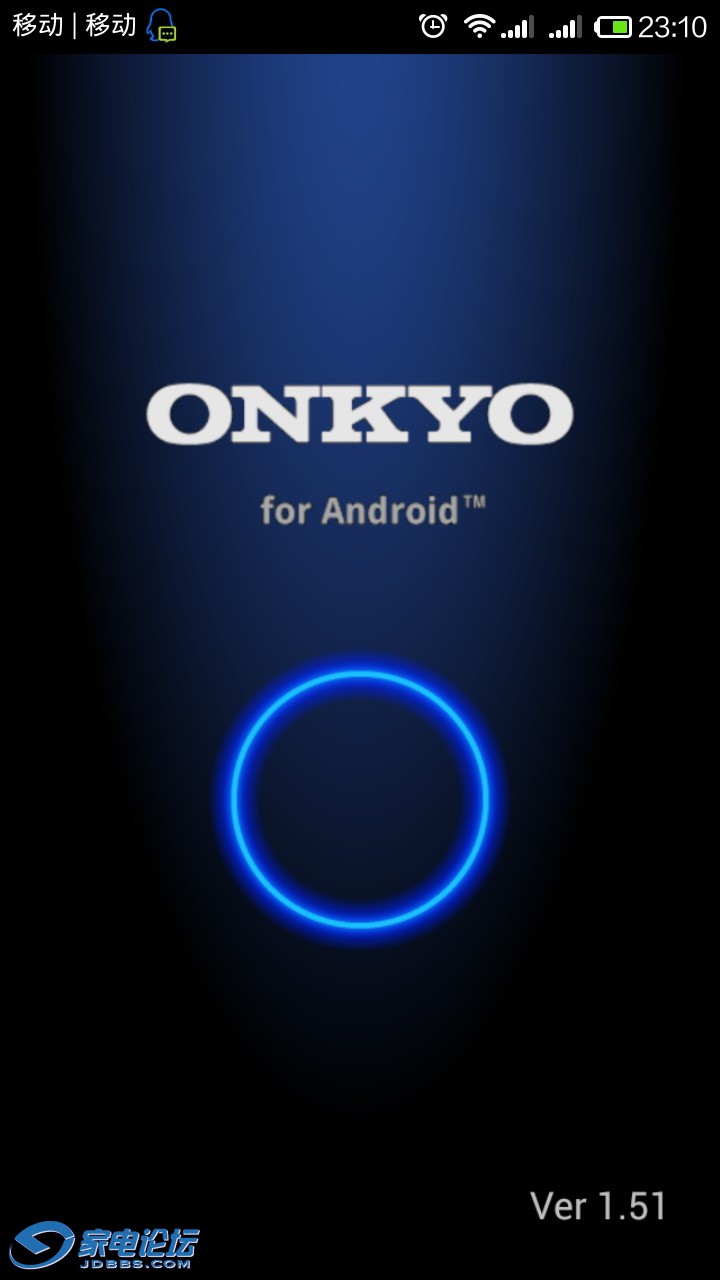

手机APP包括安卓版、苹果IOS版，下面是安卓版，功放通过有线或无线与手机连在一个局域网，手机上安装APP，就可以自动发现同与局域网的安桥功放

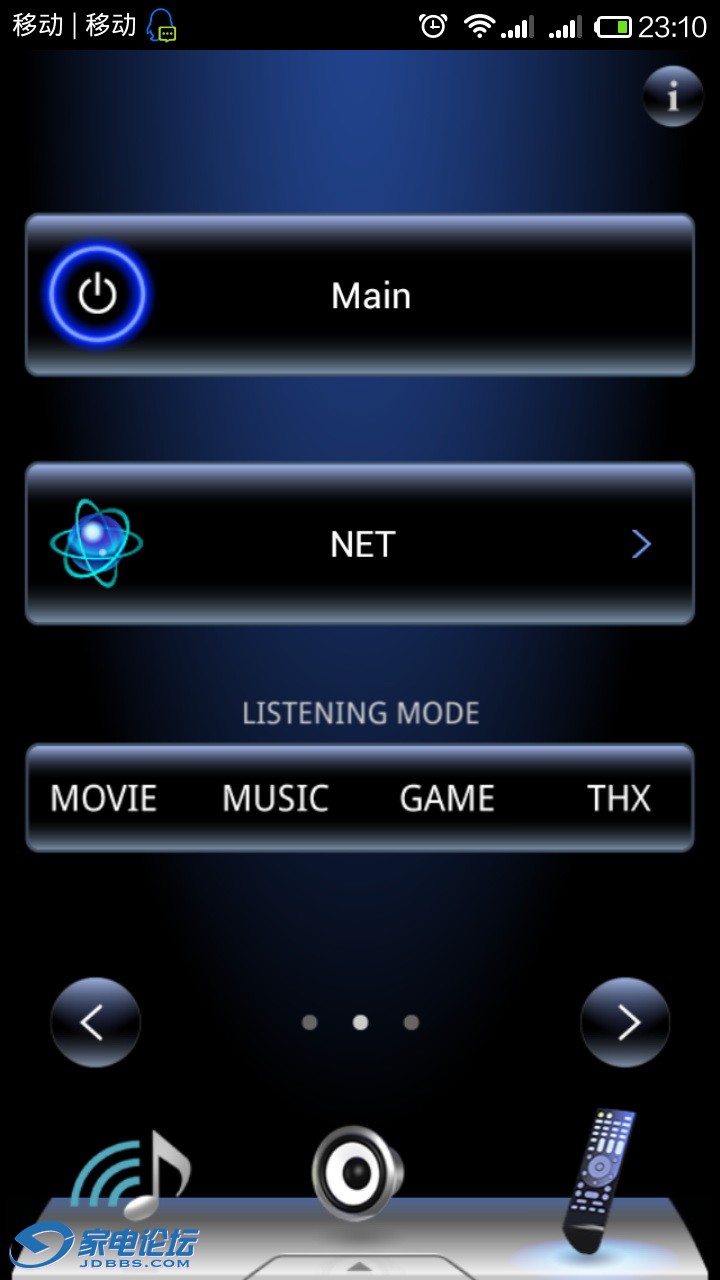

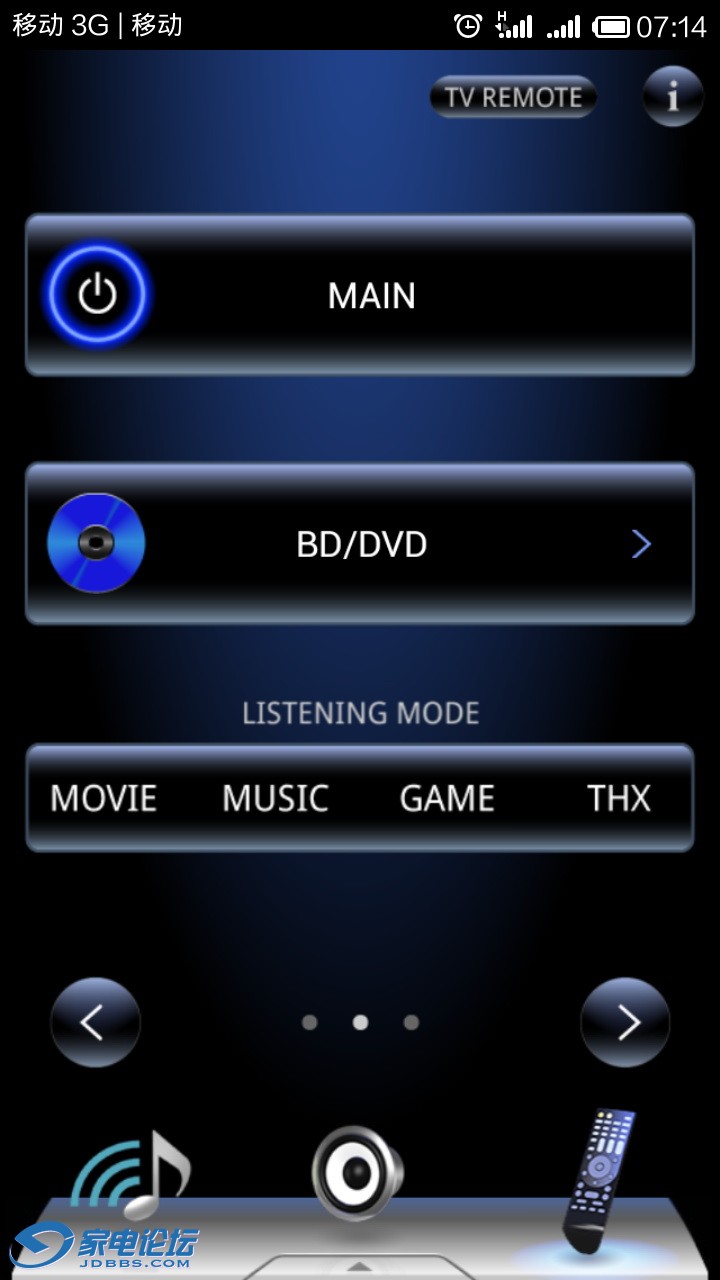

可以切换输入源及音轨聆听模式

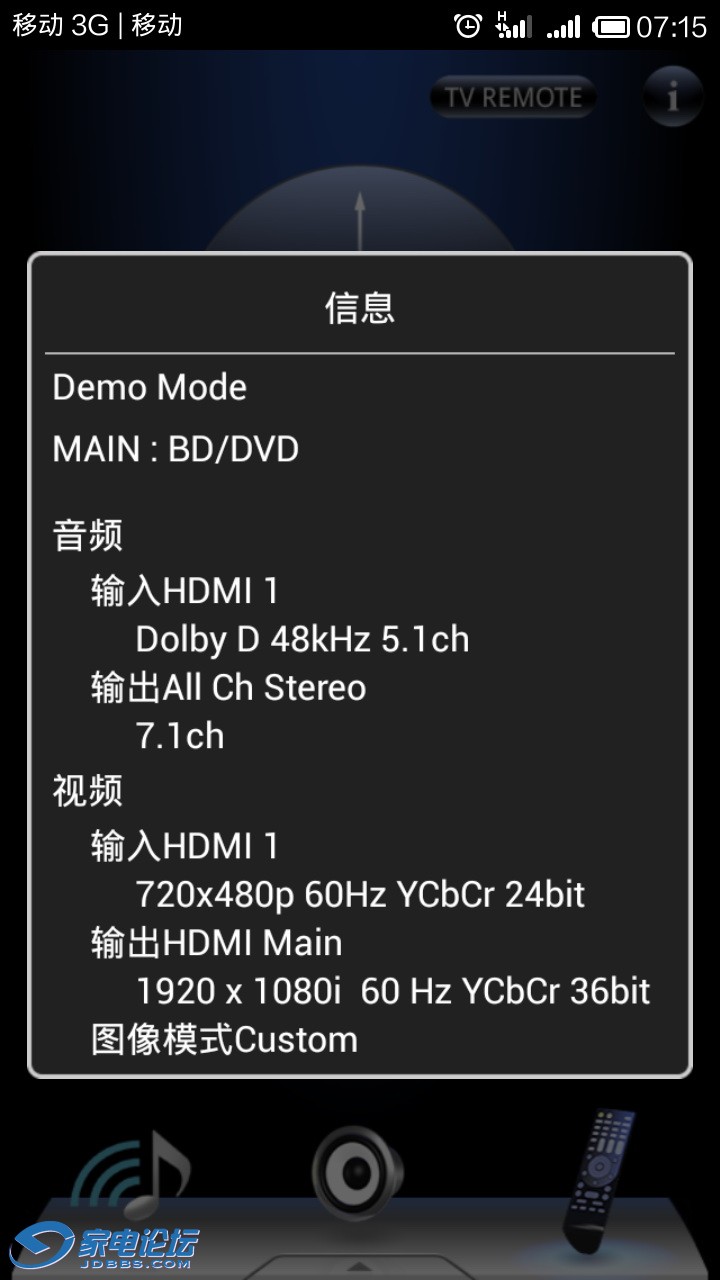

可以显示当前输入源的视频、音轨信息

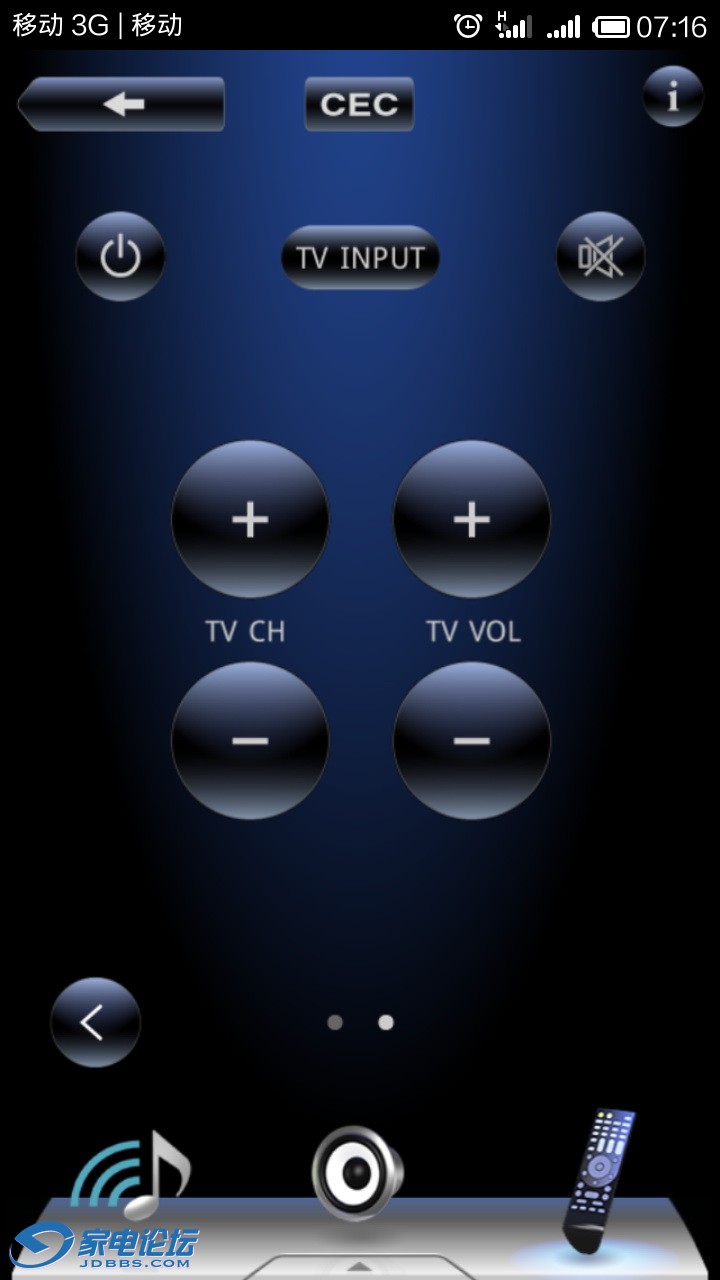

可以用作电视机遥控器，不过复合使用，需要很高的操作技巧





网络模式可以选择DLNA内容播放以及网络电台选择播放等

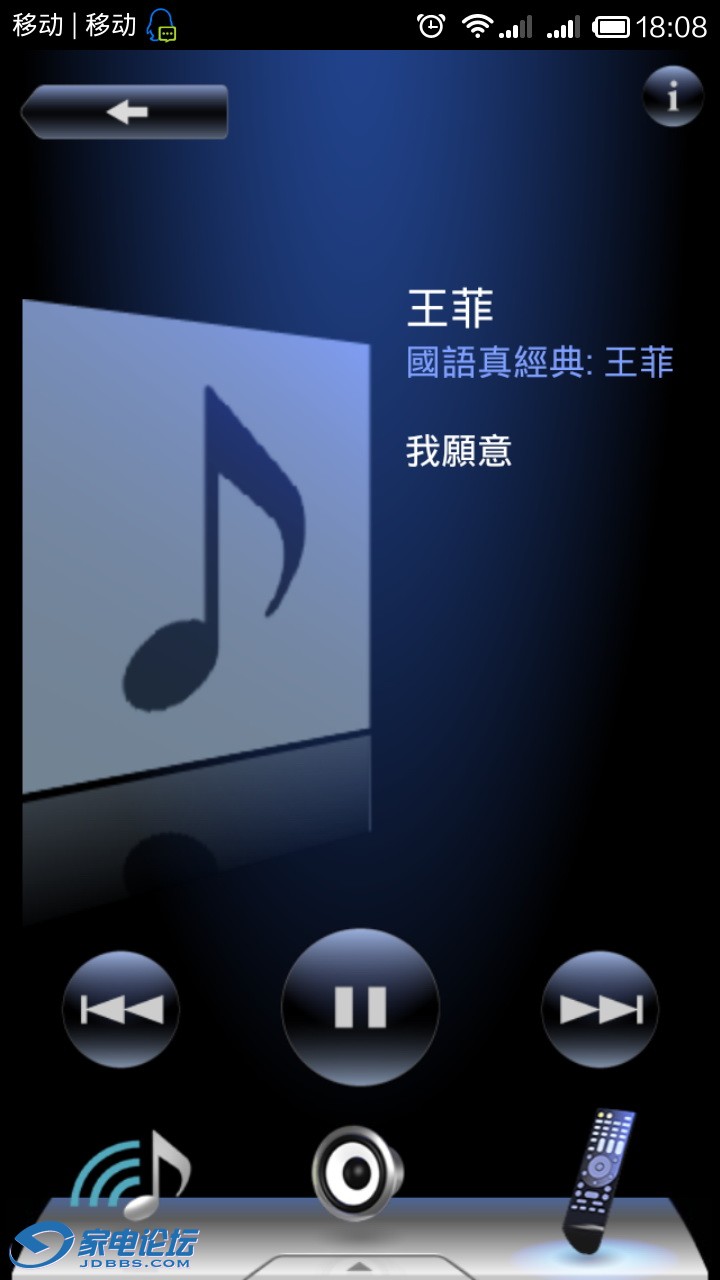

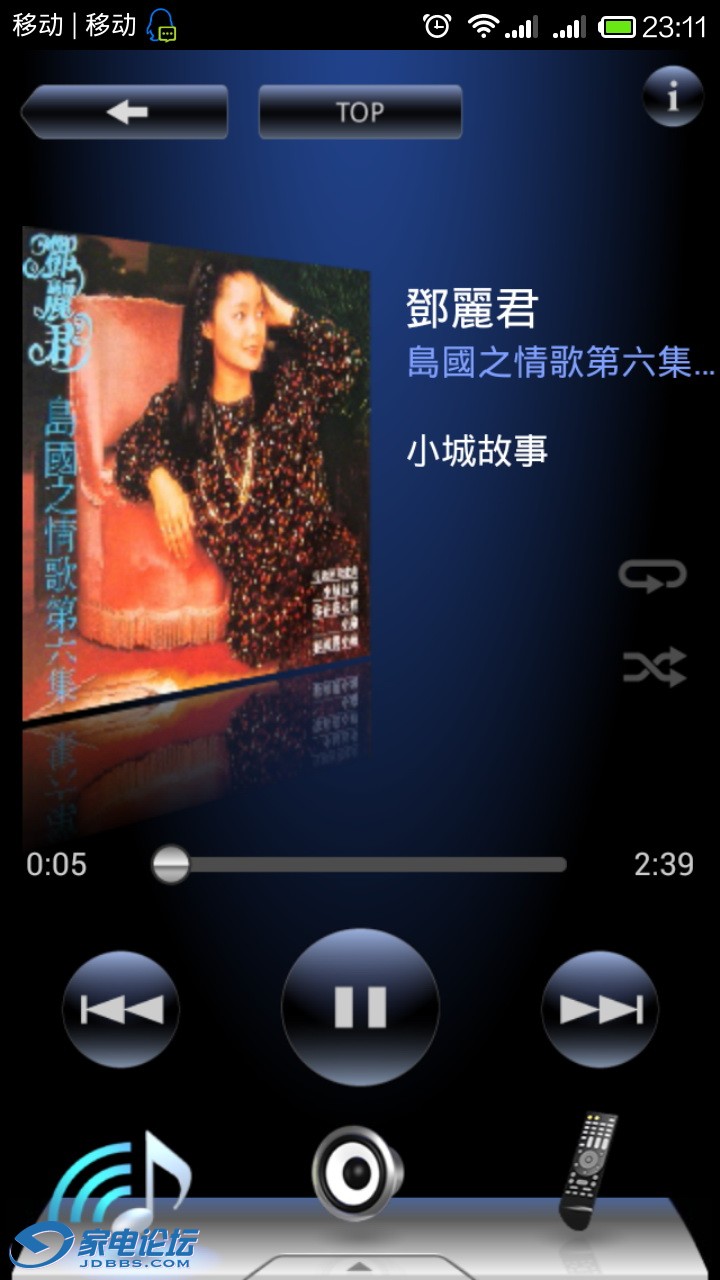

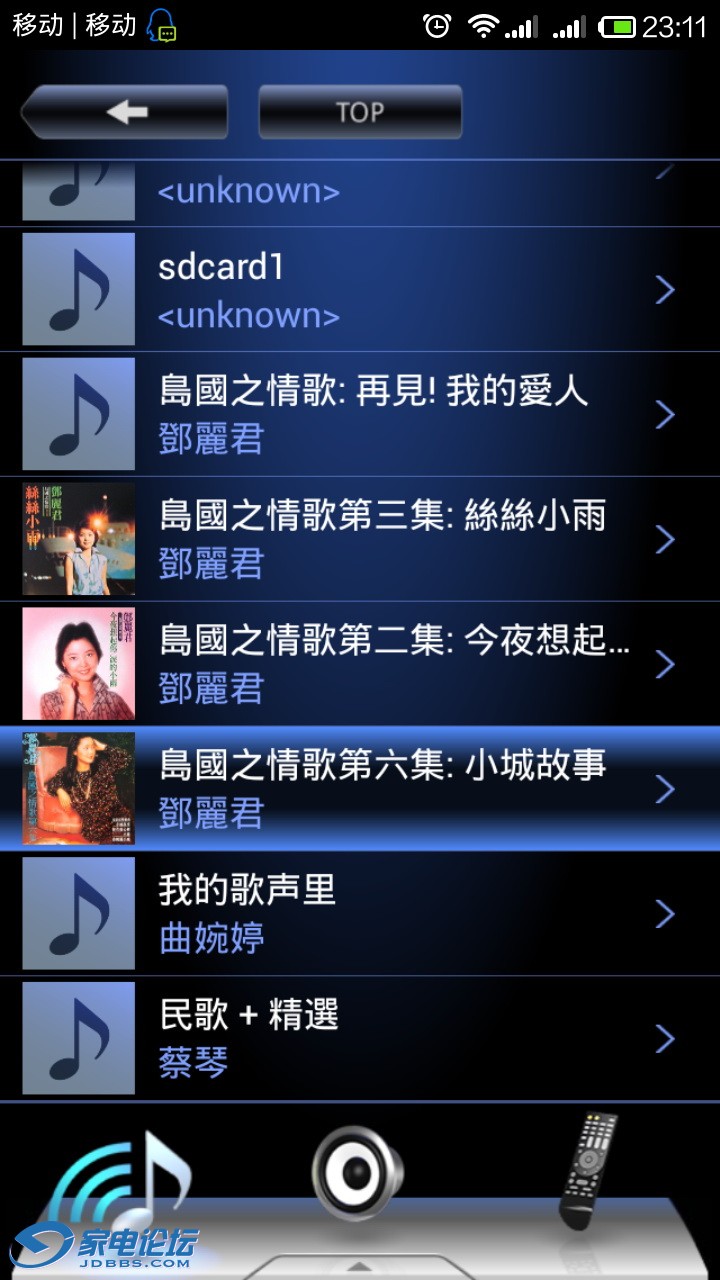

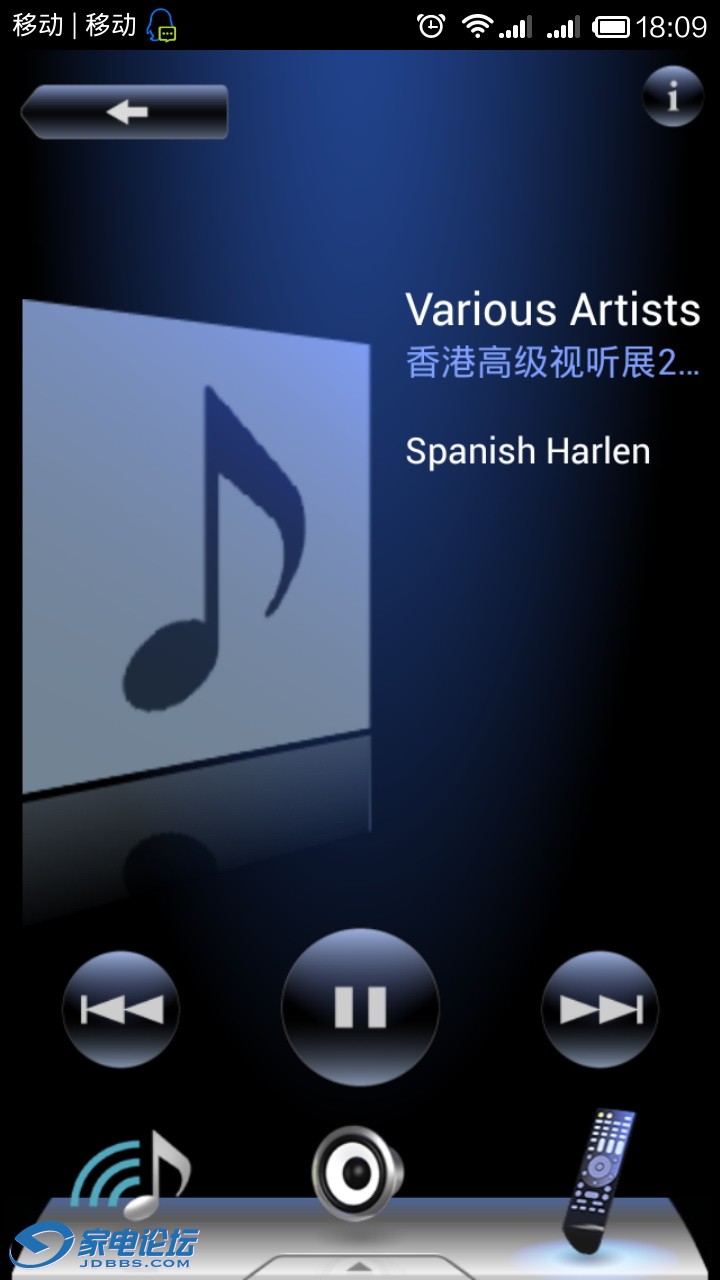

下面的对应安装安桥APP的手机，可以浏览该手机上的音乐文件，选择后可以推送到安桥737播放

morehd

交易区新帖推荐

7、安桥TX-NR737功放USB 音乐播放

安桥TX-NR737功放前面板带一个USB接口，可以播放USB存储上的音乐格式，可以支持WAV、FLAC、M4A(苹果无损），特别可以支持SACD DSD编码的DSF后缀格式，无法支持APE,也不支持CUE,
由于功放的VFD比较简陋，推荐用手机APP控制USB音乐播放

FLAC格式播放，里面的TAG标识能正常识别

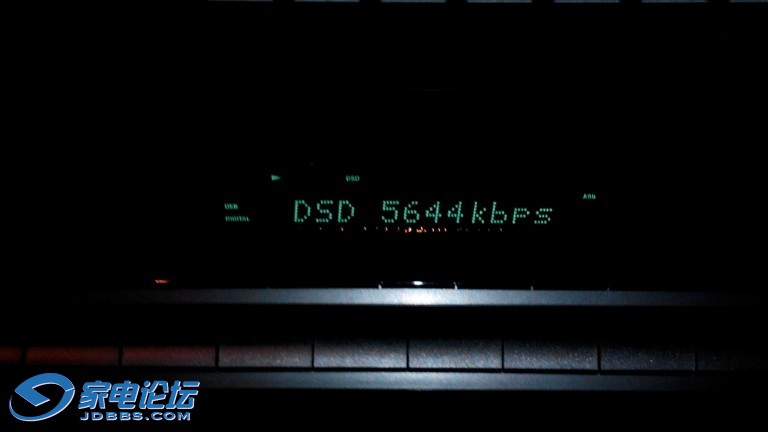

SACD DSD DSF后缀文件播放





SACD DSD DSF后缀文件播放

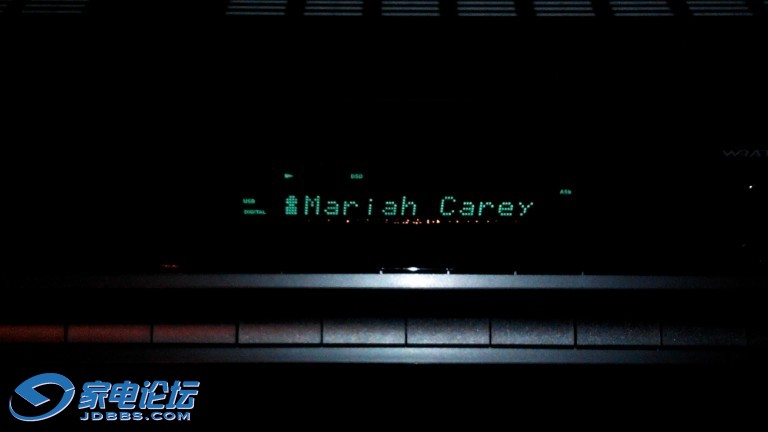

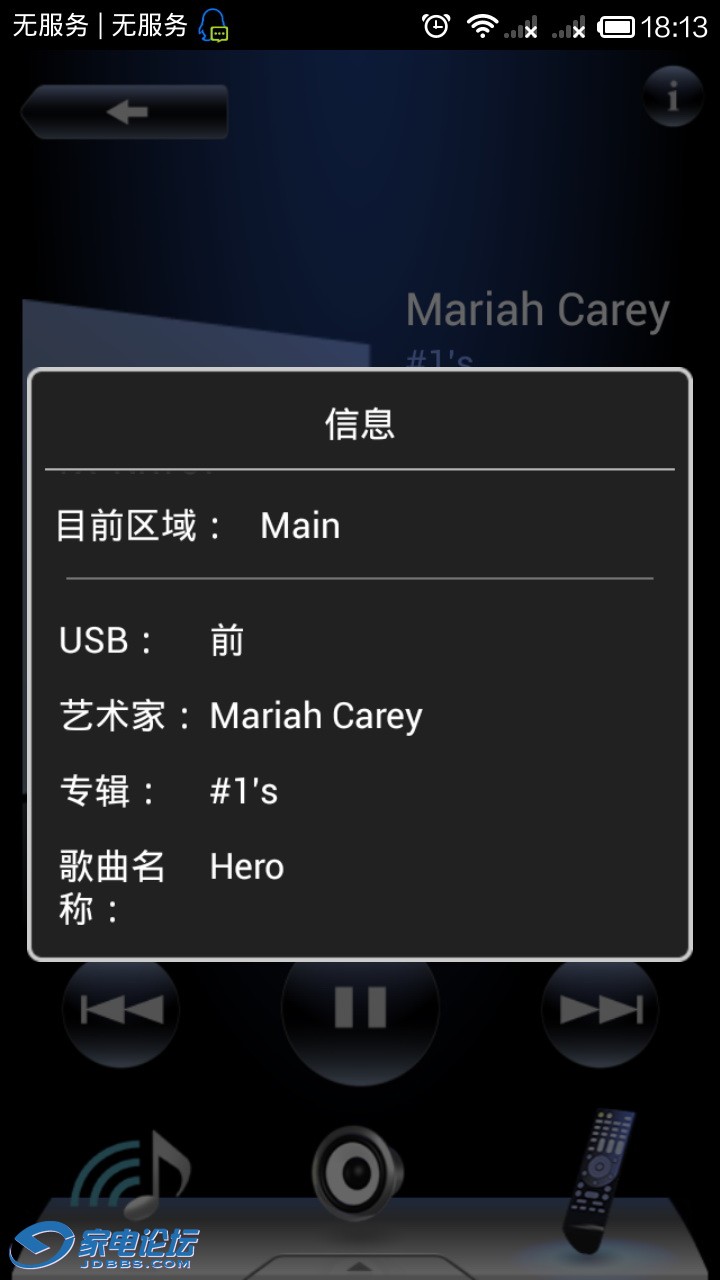

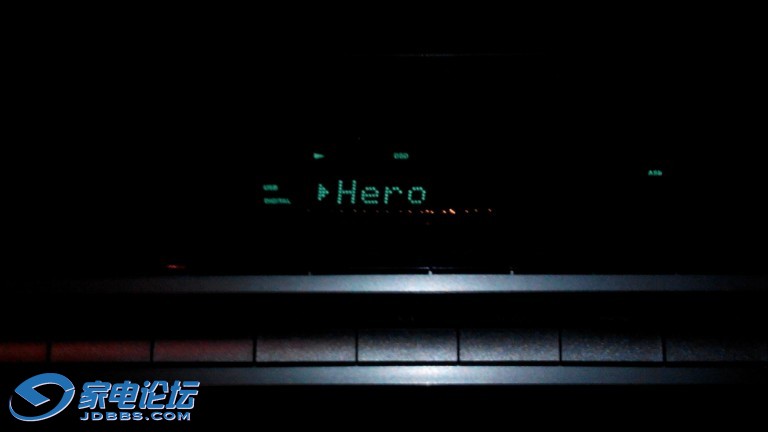

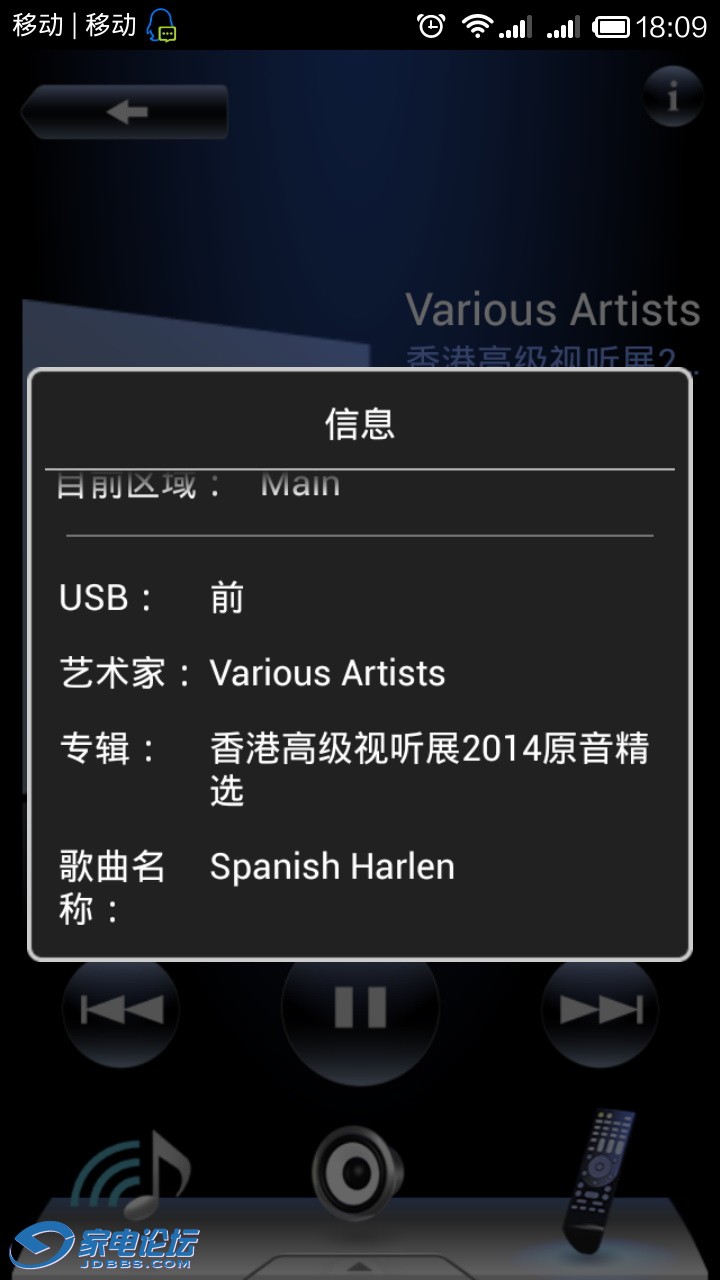

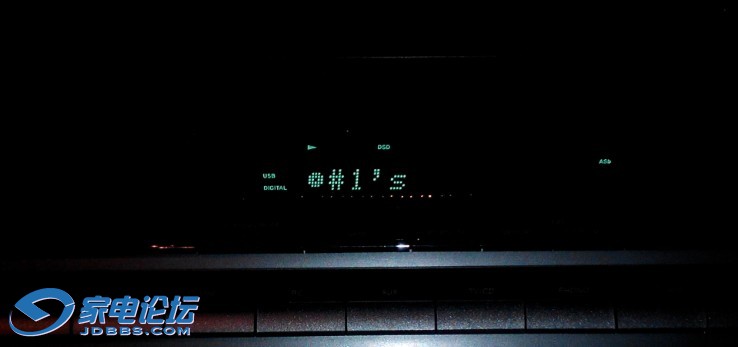

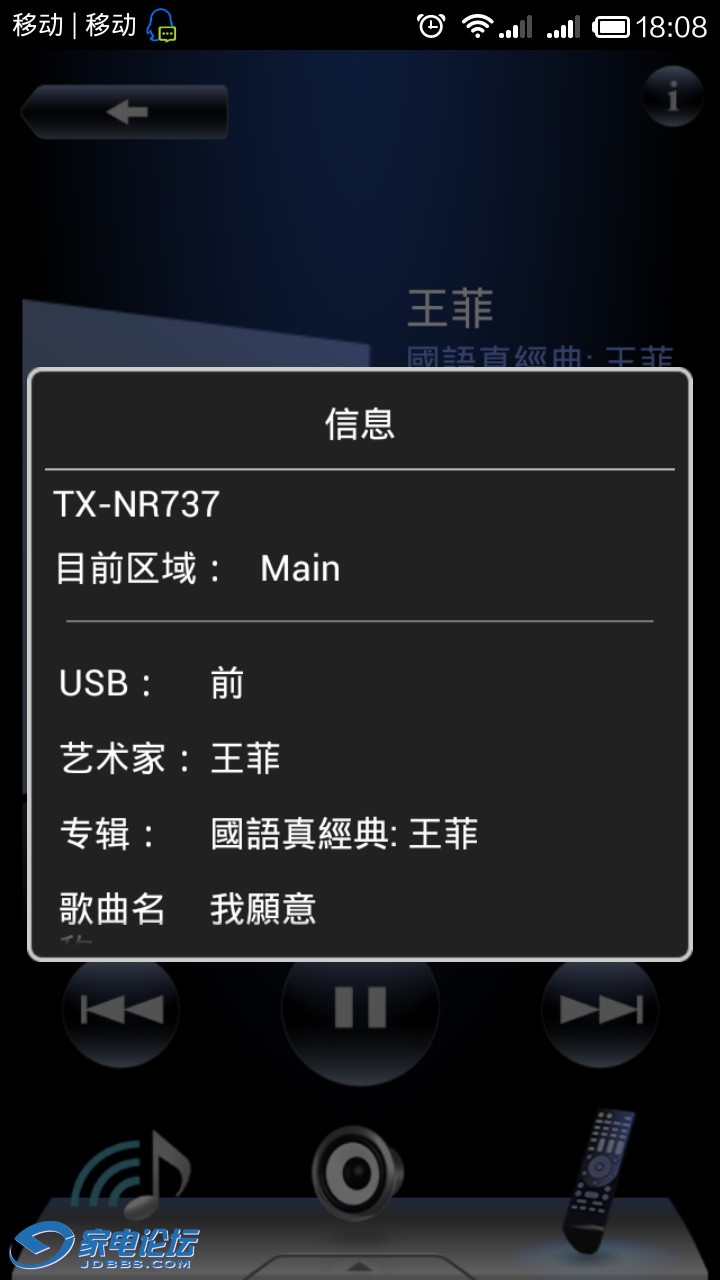

TAG信息中文的没法在功放VFD显示，英文的可以利用按功放上的信息键（DISPLAY)，循环显示TAG信息，也可以显示音乐编码格式

炸弹卡车

楼主没占楼。我来插一楼

巴莫贝

楼主好分享！
没有专门的全景声碟片可能对试用影响较大。
我也报名参加了活动，等待中

morehd

巴莫贝 发表于 2014-10-26 08:50
楼主好分享！
没有专门的全景声碟片可能对试用影响较大。
我也报名参加了活动，等待中

变形金刚4就是带全景声音轨

morehd

炸弹卡车 发表于 2014-10-26 08:09
楼主没占楼。我来插一楼

半夜发帖不用占楼

lz810821

楼主好分享。我也排队等着玩呢，可惜不支持5.1.4啊

pzdiy

好文啊！

MSI

有个问题请教，7.1功放玩杜比全景声，只有5.1.2，牺牲了侧环绕，如果想玩7.1是否重新接回侧环绕箱，如果这样的话不是很麻烦？

morehd

MSI 发表于 2014-10-27 10:28
有个问题请教，7.1功放玩杜比全景声，只有5.1.2，牺牲了侧环绕，如果想玩7.1是否重新接回侧环绕箱，如果这 ...

安桥737有独立接线柱的，看说明书可以同时接上，不能同时使用，可以通过设置切换，但是声场如何校正不清楚

dengq671212

感谢楼主详实的介绍，辛苦了！
