老爱华电池低成本解决方案

eluxing

Jx505,Jx707, Jx849, Jx810等等机器是爱华(aiwa)推出的经典机器，这些机器始终是论坛上的热点磁带机器。但是这些机器采用的不是普通的1.2V的镍氢充电电池，而是爱华独有的2V铅酸充电电池。铅酸充电电池的有其特有的优点，比如充电速度快，没有记忆效应等等。但是铅酸电池的一个致命缺点是使用寿命和容量。从第一批爱华专用的铅酸电池到现在已经有十多年了，目前在市场上已经难以找到这些电池了，就算是能找到，也都是多年的库存品，电池内部的液体早已挥发，容量大大的下降。因此寻找一种2V铅酸电池的替代品是各位老爱华机器拥有者的共同愿望。下面我就把我的经验给大家分享一下，希望能抛砖引玉。

很多人都已经做了各种努力来制作这种铅酸电池的替代品，主要有下面几个方法
1. 使用原有的PB-3, PB-5S的电池，去掉电池的电芯，用特种电池替代电芯。这种做法的好处是保持了原来电池的形状。但是这种特种电池非常难找，我曾经在各大电子市场苦苦寻找，一直没有找到大小合适的电芯，所以这种方法可行性不高。

2. 使用锂电池，论坛上很多人提到了使用锂电池来代替原来的铅酸电池。这种方法的优点是这种电池目前在市场上普遍存在，比较容易买到。但是缺点也是显而易见的，锂电池的电压都在3.6V-4.2V之间，远远高于原来的2V。过高的电压可能会带来一些意想不到的问题，如果您爱惜您的机器，相信你不愿意冒这个险。

本人曾经试过以上的两种方法，但是效果都不好，而我感觉这些机器带一个电池盒非常的不好看，也不方便，看起来很累赘。于是我就开始自己摸索。经过不少次实验，终于找到了一个我自己觉得非常完美的解决方法。

首先需要的是电池：
我所用的电池是 MP 2/3F6 Ni-Mh 600MAH 1.2v L9 购于上海市襄阳路电子市场，单价10元，尺寸35*17*6.5. 这种电池应该是非常常见的，估计各地的电子市场都能买得到。

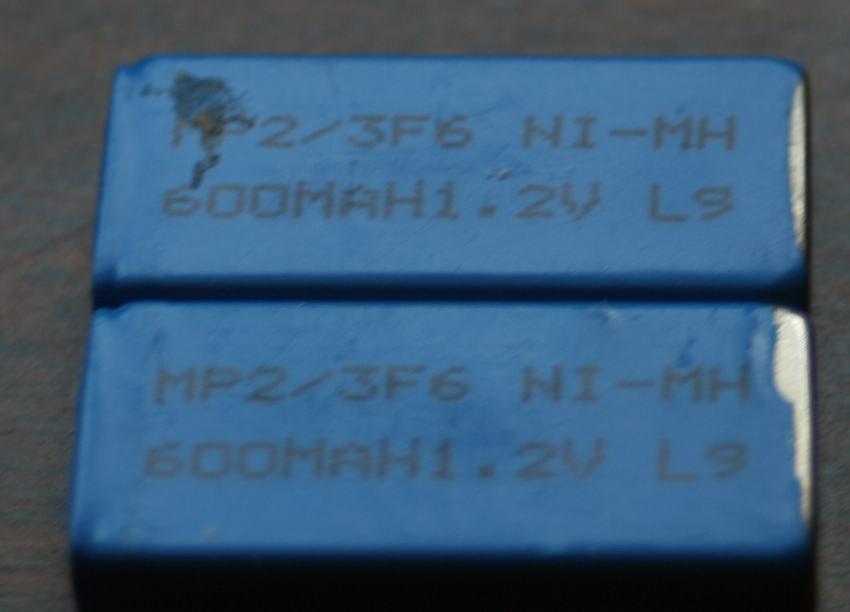

MP 2/3F6 Ni-Mh 600MAH 1.2v L9

然后是一个空的易拉罐，相信这个应该是太容易找到了。我用的是红牛饮料的易拉罐（需要补充能量）

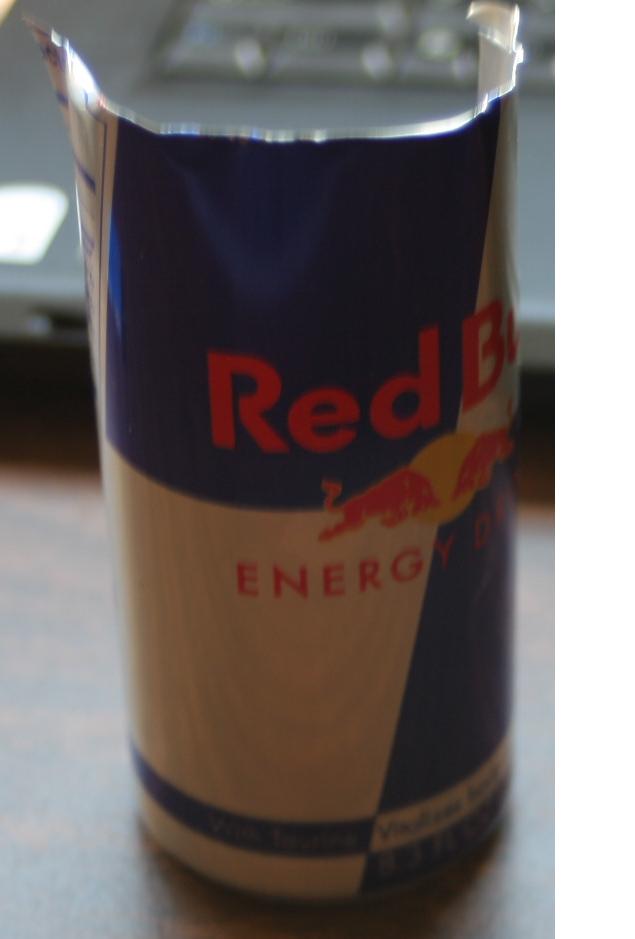

红牛饮料的易拉罐

这就是需要的所有原料。非常简单吧。

下面我们来做这个电池：
1. 把易拉罐剪成一个长方形，尺寸大概是25MM×6MM，以能放入机器的电池仓为准。
2. 把一面的涂层磨去，让这个长方形的铝片能导电。

导电铝片

3. 把充好的电池放入电池仓内

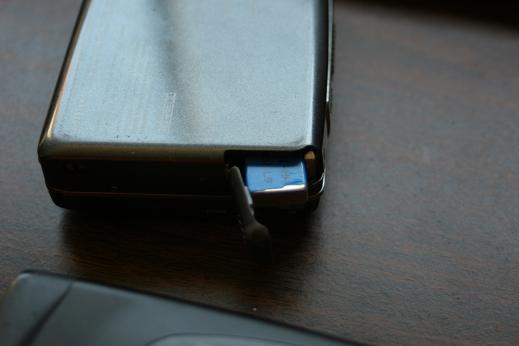

放入电池

4. 把铝片插入图中指定的位置

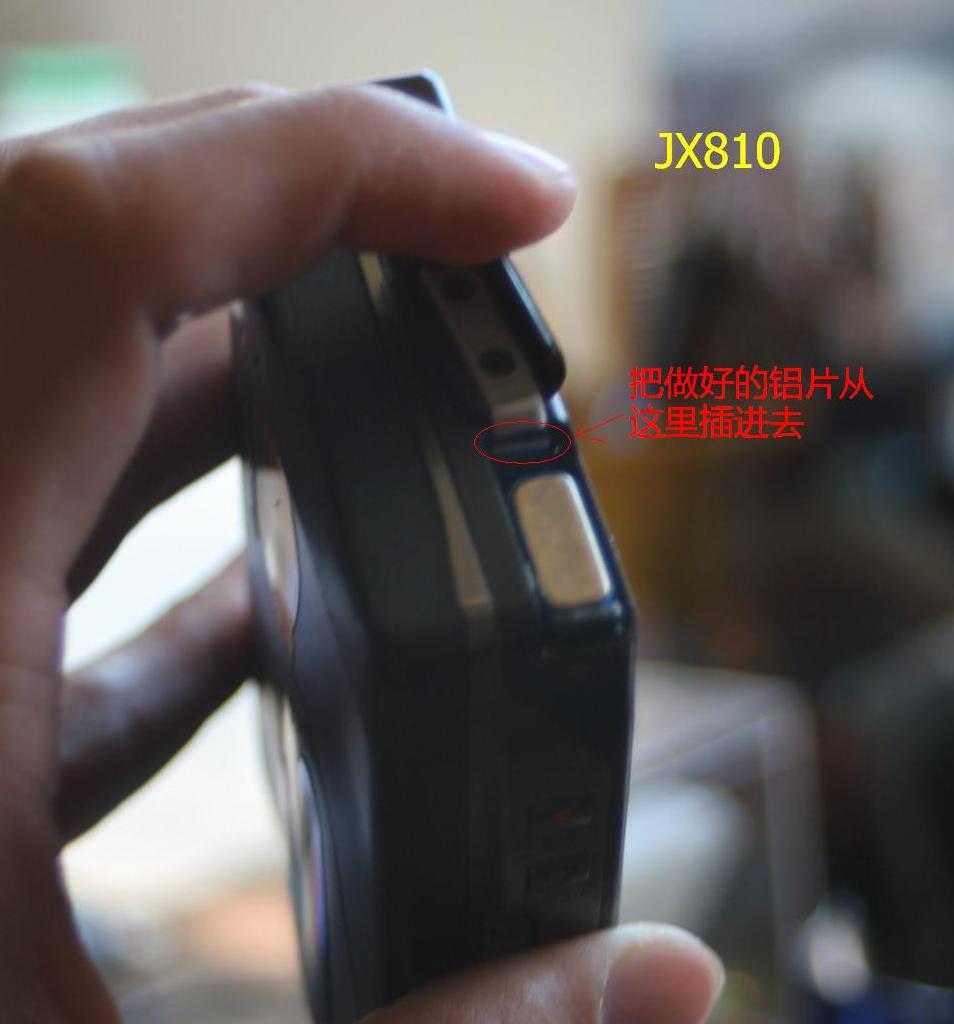

Jx810

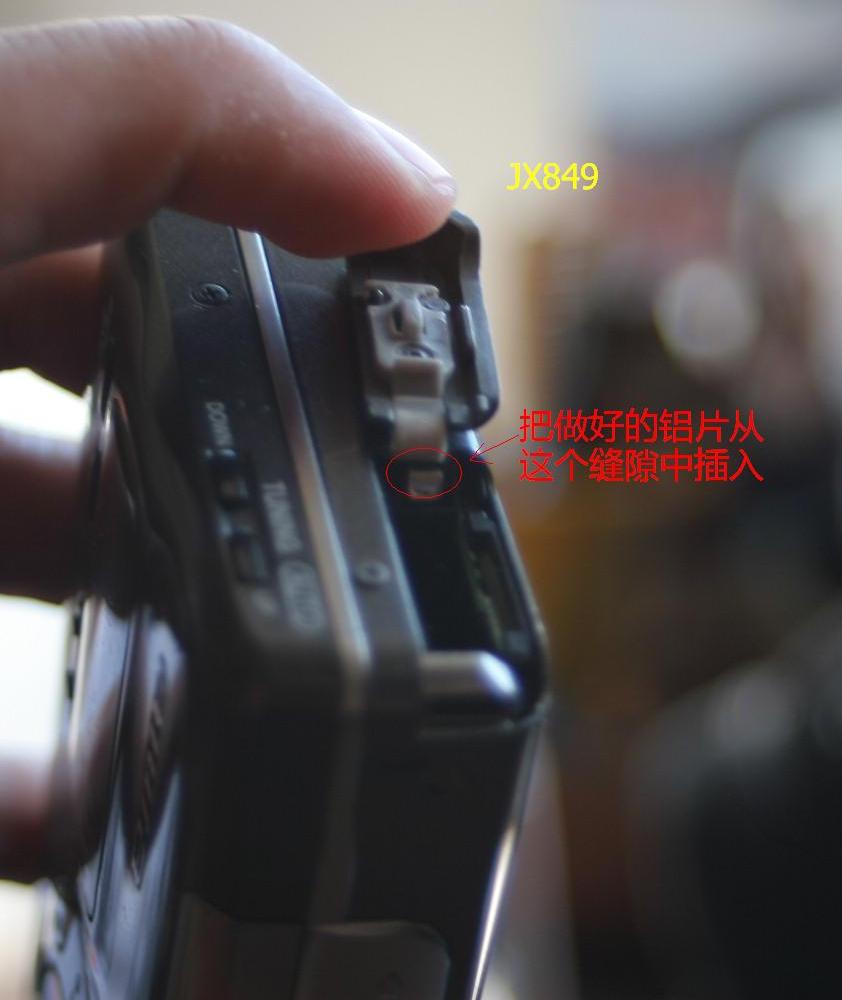

Jx849

5.盖上电池舱盖，就可以正常使用了。

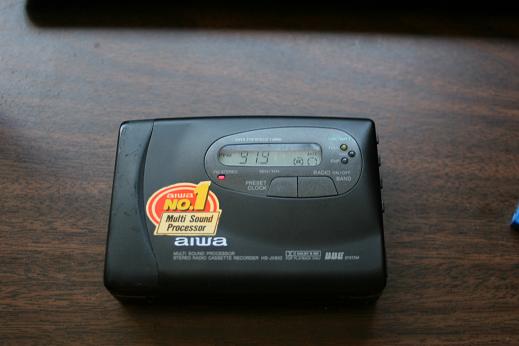

正常使用

经测定，充满电以后，可以正常使用时间在10个小时左右，已经远远超出来原来铅酸电池的表现。而且两节电池串联后的电压的2.4V左右，对机器本身比较安全。本方法成本非常的低，可以说是没有成本。但是效果不过。

虽然本方法非常简单，但是这是我经过许多次摸索才得到的，希望能对您有所帮助。

附：
电池的充电。由于电池比较特殊，很难找到专用的充电器，所以我自己做了一个非常非常简陋的充电器，但是还可以使用。使用一个摩托罗拉的废旧手机充电器，电压5.9V，实测充电电流409MAH,充电时间1个小时左右。

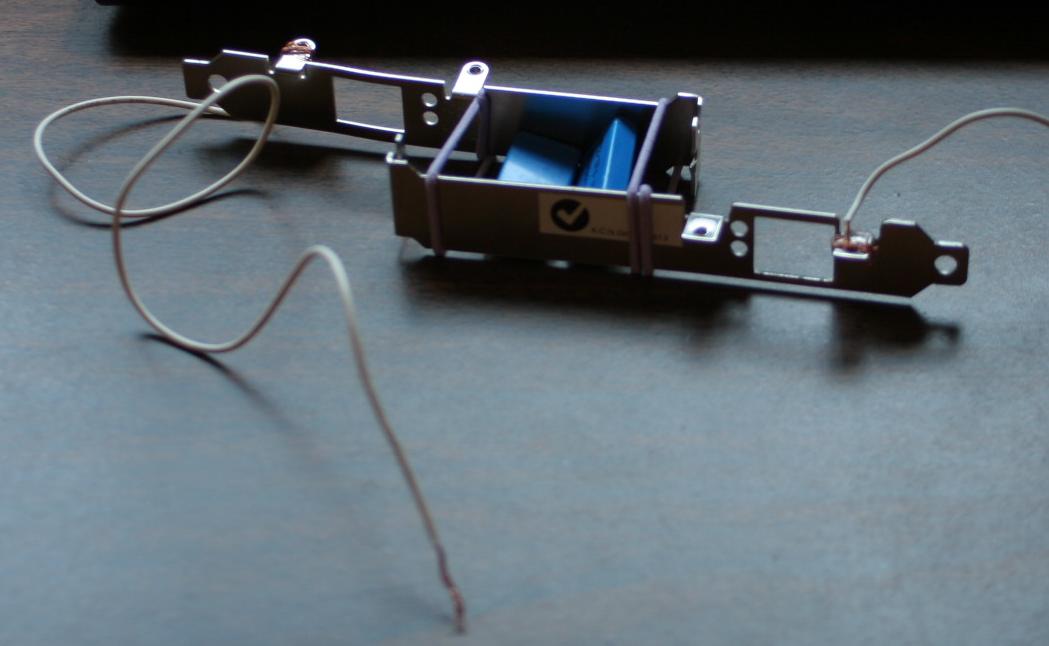

简陋的充电器

beyond520

这个要顶啊，谢谢分享。

花酒老陈

:victory: :victory: 需要看更详细的做法。。。机器内的触电如何接触到的。。。。jx505的用户强烈盼望

eluxing

原帖由 chenshao 于 2008-5-22 23:52 发表
:victory: :victory: 需要看更详细的做法。。。机器内的触电如何接触到的。。。。jx505的用户强烈盼望

Jx505目前手头上没有，我想办法应该是一样的。这个方法的好处就是不需要对机器做任何改动，不用拆开机器。这种电池的宽度和原来的PB 5S等的电池宽度差不多，这样这个电池的正极就正好可以和电池仓内的正极触点接触，不用做任何改造。我们需要做的事把负极引入机器内部。经过用万用表测试，在电池仓盖附近的金属部分正好和外置电池盒的负极相通，所以只要在哪里放入一个导电的铝片就可以了把负极连入机器内部了。

原理很简单，效果很不错。

[s:68]

grantway

活活顶死！

花酒老陈

原帖由 eluxing 于 2008-5-23 08:18 发表


Jx505目前手头上没有，我想办法应该是一样的。这个方法的好处就是不需要对机器做任何改动，不用拆开机器。这种电池的宽度和原来的PB 5S等的电池宽度差不多，这样这个电池的正极就正好可以和电池仓内的正极触点接 ...

确实很好理解。。。是不是直接将剪好的铝片，直接粘到锂电上。。更加方便。。

[s:20]

月下的古典

楼主做一些这种电池过来卖卖
也是造福论坛的好事

eluxing

原帖由 sony1946 于 2008-5-23 16:02 发表
楼主做一些这种电池过来卖卖
也是造福论坛的好事

实在是不用做什么，只要能买到我说的那种电池，剩下就没有什么事情可做了。你总不能让我卖那个导电铝片吧？不知道定价多少合适[s:68][s:68]
还不如卖易拉罐的王老吉呢，呵呵，喝剩下的罐子可以做好几十个。

原理很简单，效果很不错

lenoxu

[s:20] [s:20] [s:20]

电动BB

记号,再研究

lovecpy

建议改进一下工艺,然后多买一些,在论坛出售

火支燃烧

楼主真专业呀

sxqsr

楼主，我把笔的帖子转到这个帖子了----http://www.jd-bbs.com/viewthread ... &extra=page%3D2
莫怪我未经许可。

jiechangff

[s:20] :victory:

邪派联盟

我用得是和你一样得电池，容量是500毫安得，但是我得一般听2歌小时就没电了，还是听得收音机，我的机器是JL70。你的电池质量怎么那么好啊，能不能帮我想想办法解决一下。
