十年老帖: KAOSUN的CD老机诊所 - Vintage Portable CD Player Service Bulletin

kaosun

天降奶糖 发表于 2013-2-27 12:51
顾大师，求助SONY D 100故障：
昨天突然很难启动CD，要按播放键好多次才能艰难启动，显示屏上显示了下就灭 ...

换个光头试试？ 玩D100怎么能不备几个KSS220光头呢

kaosun

交易区新帖推荐

yimin2316 发表于 2013-2-25 23:13
老师好 一台D-275机 用电源一切正常 用电池显示如图   板上有个5V测试点 是不是升压后的5V 但无论何种状态都 ...

电池升压部分工作不良，暂时没有图纸。 以后找到再给你说。

yimin2316

kaosun 发表于 2013-3-4 14:09
电池升压部分工作不良，暂时没有图纸。 以后找到再给你说。

非常感谢 期待啊

天降奶糖

kaosun 发表于 2013-3-4 14:08
换个光头试试？ 玩D100怎么能不备几个KSS220光头呢

感谢大师提醒。
我去想办法买个220~补充下，现在把电池板拆下来就没有出现过上述问题了。

longlo

kaosun 发表于 2008-5-14 21:58
D50、D50MKII、D100包括飞机CD10、松下XP7，都是使用同一种控制结构：

1：9V电源加到系统，开机后，9V送5V稳压器，D50、D50MKII、D100、CD10，用的是米兹米标号为812的3端稳压器，样子跟2N5401一个摸样，
     稳定到5V输出，提供给CPU电源。D100甚至在3端输入的进线侧串联了一个100欧电阻，如果CPU的消耗电流大于6MA，这个电阻上的压降将
     导通旁边一个NPN贴片三极管，使这个三极管帮助812向CPU供电。临床中发现这个812损坏较多，有一例D50因为这样烧坏CPU MB88541。
     松下使用的是AN8005，是精密5V稳压器，按照梁少锋的说法是，这玩意儿还非得用原装件，不然机子不好使。
     812烧坏CPU的原因一般认为有3点：
     A：812因为输出短路损坏，造成9V输入电源直接输出，加到CPU上造成损坏；
     B：812输出短路时那个100欧电阻上的压降大于0.6V，贴片三极管帮助了812损坏CPU；
     C：如果使用了非正规的、不带稳压的变压器，标称9V输出的变压器，空载时输出将达到15V以上，您的行为简直就是要D100的小命。
     812仅供CPU用电，如果连贴片三极管也烧坏的话，CPU比较危险。
……………………

顾大师，你好啊，又来请教一个问题了：

我最近偶尔得到一台SONY的D50MKII，症状如下：

上电后，打开侧面电源，按下播放按钮，屏幕有显示（就跟正常情况下开始尝试读盘一样，显示00），但就是没有读盘动作，光头不动、也没红光，主轴电机和伺服电机都不转动，过了一会就自动关机了。

我拆开后测了一下从主板电源部分到驱动部分的那2根一红一黑的线，电压有的，9V，CXA1083输入也有9V，有CXA1083附近有一片芯片反过来了，我估计是CXA1082吧。



顾大师遇过这样的问题妈？能否指点一下，如果是电源部分坏了，主要检查哪里，谢谢啊。

myrq

交易区新帖推荐

哈哈半年没来了 马克兔没动作没光，很常见呀，铁盒子坏了被~ ，+5V肯定是不对的。  话说我觉得索尼里此机最好声

kaosun

longlo 发表于 2013-3-5 20:19
顾大师，你好啊，又来请教一个问题了：

我最近偶尔得到一台SONY的D50MKII，症状如下：

嗨。 机器上电后，必须是光头先回到零位。你的光头走了没有？没有的话，要查是不是电机卡死了？还是驱动CXA1083工作异常？1083需要9V和5V同时供电，5V来自开关电源。你好好查查，那个开关电源的铁盒子，在工作时有无输出正负5v来？

longlo

kaosun 发表于 2013-3-7 16:13
嗨。 机器上电后，必须是光头先回到零位。你的光头走了没有？没有的话，要查是不是电机卡死了？还是驱动C ...

通电按下播放按钮后光头不走，光头伺服部分没有卡死，主轴电机也没卡死。这台机器非常新，看样子就是20年没用过的。所以开始我也以为哪里卡死了，但实际没有，用手拨动2个电机都运转自如，光头的螺杆也可拨动。

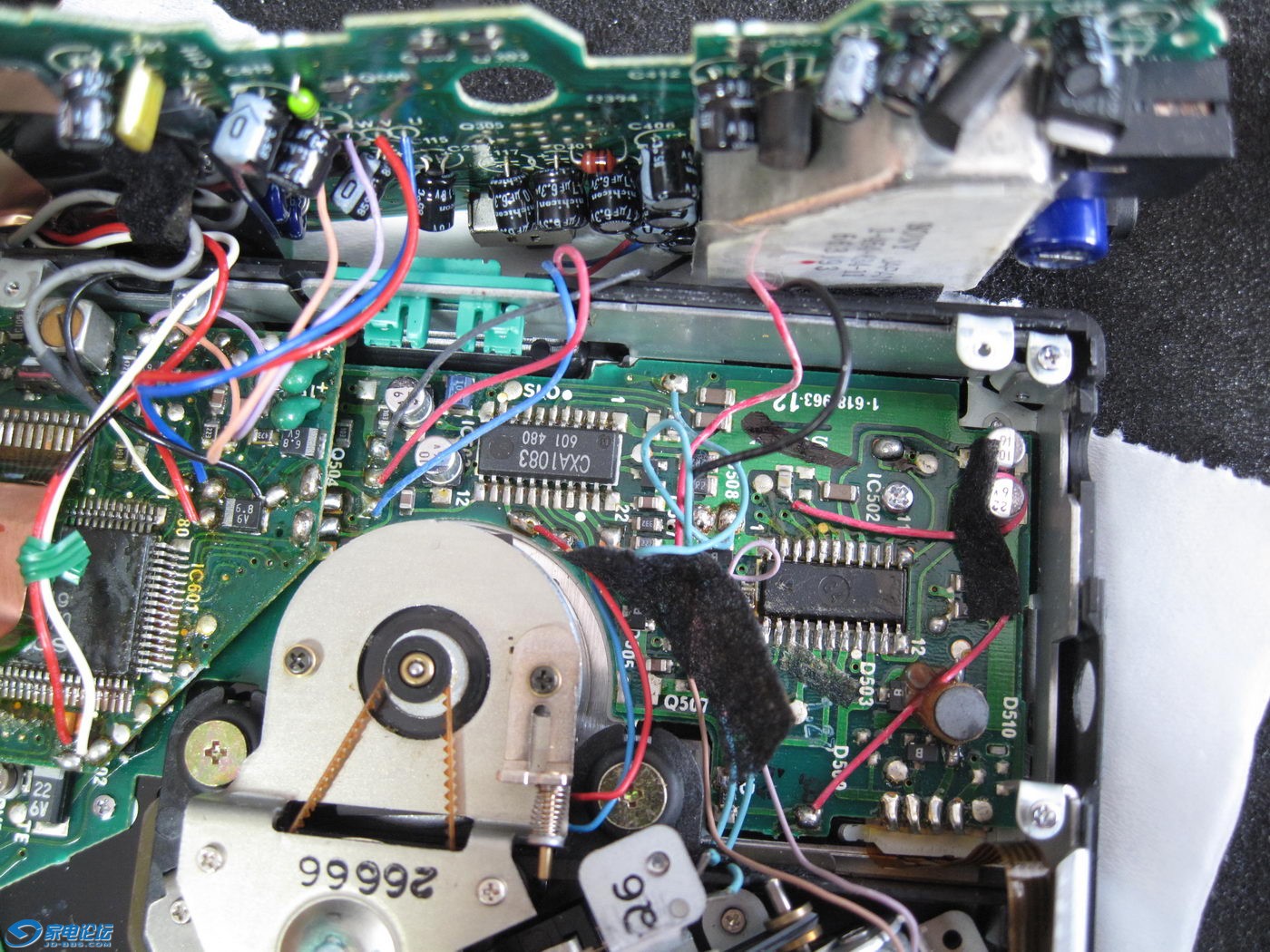

5V的电压我倒没查，我上2个图，麻烦看一下，5V大致怎么查的？网络上找不到MKII的维修手册，难以下手，多谢啊。

UYFU

老师您好
我刚开始玩老机，年前入手了台AIWA XP7，电容已更换，现在机器有以下症状，我尽量阐述的清楚些，可能文字较多，但我觉得更有助于您帮小弟对症下药，先谢谢了！
症状1：插上耳机打开DSL后再插上电源，从耳机里会传来滋啦一声（声音由大到小很快消失，2段DSL效果都好用，但是明显感觉比不开DSL的时候低噪大了很多），特别是2天没用突然插电源耳机里的滋啦一声声音很明显，如果连着听上2个小时，再插电源耳机里就没有滋啦那一声了。
症状2：读盘有时候会听到光头哒哒的响声（有的盘还会伴随着跳音），有些盘又没有这个声音，而且有时候有些盘根本就不读（显示屏上只显示个曲目1就飞转一会停了。按下一曲和上一曲均无效），不分ZDK都是如此（有的正版不读，放到别的机器里读的很好，有的刻录盘倒是读的很好）。

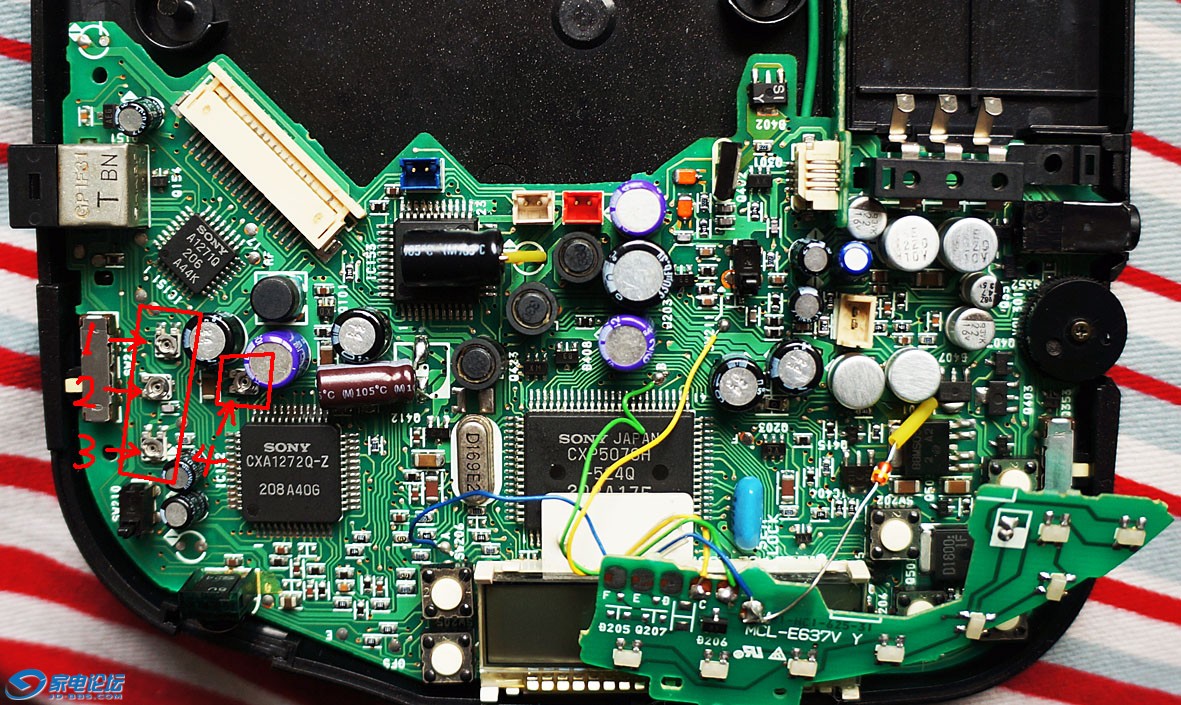

我翻阅了前面您回复的帖子，翻看到58页只找到了几个有关XP7的提问，但这样的症状倒是看到了不少，结合您回复的帖子，我自己感觉这些症状初步可以通过调节主板上的4个电位器(FB、TB、FG、TG)和光头上的电位器来解决。但小弟学才疏浅，无法找到XP7的维修图纸，从主板上也无法辨别电位器的属性，无法将(FB、TB、FG、TG)这几个电位器的名字与主板上电位器对号入座，所以无法下手去调试，只得有求于老师帮忙指点，下面的图就是我的XP7主板，我把主板上的电位器用1234标示出来了，望老师帮忙把(FB、TB、FG、TG)给对号入座一下（例如：1=FB这样小弟就明白了，如有错误望老师指出）。再次谢谢老师造福广大学生！

为了您更好的分析原因，下面是我的XP7主板的正面和反面！图应该可以看清楚，如果看不清我再传大图给您！

chenbao008

UYFU 发表于 2013-3-8 18:35
老师您好
我刚开始玩老机，年前入手了台AIWA XP7，电容已更换，现在机器有以下症状，我尽量阐述的清楚些， ...

呵呵，拿表戳戳就知道了--------不要说木有表噢。

找到了吗？
找不到就不要折腾鸟。

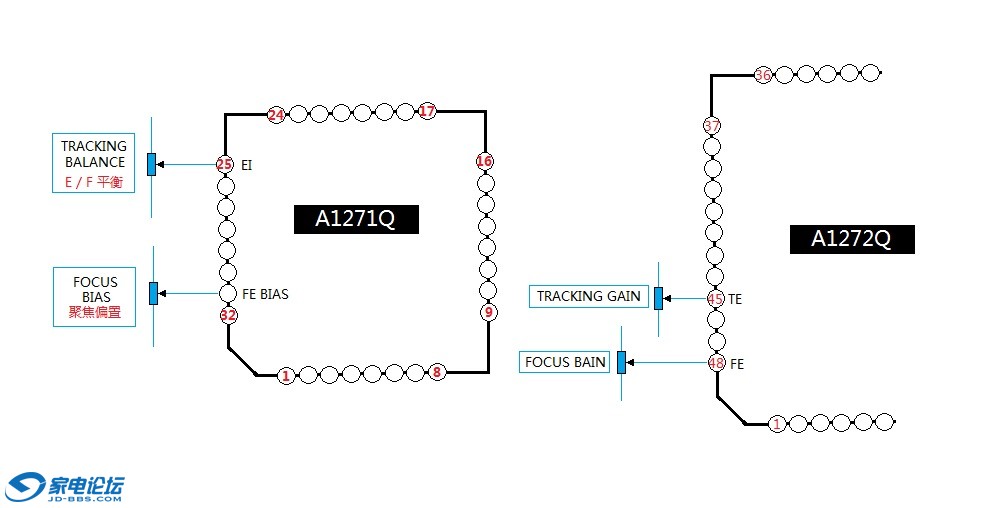

呵呵，右边滴那个CXA1272Q---48爪电位器是FUCOS GAIN.======标错了，就不改图片啦。

这位兄弟问滴是顾老师，偶僭越鸟。

kaosun

longlo 发表于 2013-3-7 16:27
通电按下播放按钮后光头不走，光头伺服部分没有卡死，主轴电机也没卡死。这台机器非常新，看样子就是20年 ...

就是Q405和Q403之间不是有3个点么，按下PLAY后，就应该检测到正5V 负5V和地线。

kaosun

chenbao008 发表于 2013-3-9 01:49
呵呵，拿表戳戳就知道了--------不要说木有表噢。

找到了吗？

这个兄弟画的言简意赅，赞一个！

kaosun

UYFU 发表于 2013-3-8 18:35
老师您好
我刚开始玩老机，年前入手了台AIWA XP7，电容已更换，现在机器有以下症状，我尽量阐述的清楚些， ...

这里有个我的老贴，没什么用，你看看无妨：
http://www.jd-bbs.com/forum.php?mod=viewthread&tid=2041405

UYFU

chenbao008 发表于 2013-3-9 01:49
呵呵，拿表戳戳就知道了--------不要说木有表噢。

找到了吗？

[s:18]俺真的没有表。。。所以偷懒直接想问老师哪个是哪个。。。

UYFU

kaosun 发表于 2013-3-10 13:23
这里有个我的老贴，没什么用，你看看无妨：
http://www.jd-bbs.com/forum.php?mod=viewthread&tid=20414 ...

谢谢老师！我看了这个帖子，虽然是77，但我根据您的标注试着调了XP7，现在基本读盘完美了，而且哒哒的声音也没了。。。呵呵    我基本上只动了上边的那个FB，下边那俩调到了中间。可惜没有表，电压那些什么参数无从知晓。。。但是感觉基本已经算完美运行了。。。再次感谢老师。我还发现我的主板上的2个元件有问题，可能开DSL有轻微底噪和他有关（松动的很厉害，我不知道这个元件叫什么，感觉也像电容似的，2个针脚，中间一圈像纸得东西都收缩了，莫非也漏液了。。您看下我画红圈的位置，想找机会去买一个换上看看）
