还可以拯救一下：一台已经放弃治疗的爱华170

dennischan2024

爱华全系列的机器我打理过太多了，专挑这个型号来讲是因为这个机型号具有一定的复杂性，代表性和普遍性。打理熟了时如果能够把这个机型也研究透了，爱华其它任何机型都是小菜一碟都不在话下....
（纯技术交流贴，供电子技术爱好者交流参考，那些讨论值不值得打理的就别来凑热闹了哈~）

一台别人打理失败的爱华J170, 已换过电容清洗过主板和机芯，换了皮带，折腾了一周各种修理硬是没搞出来，不要了只好扔给了我.....（远处飘来声音：打理有风险，接手需谨慎....）
但是呢，想不明白，就想看看什么情况为什么别人没搞出来这机器，所以就拿下来了

拿到手看外观还可以


内部也不算太糟

dennischan2024

交易区新帖推荐

测试发现的问题：收音无声，磁带走带也无声，有背景噪音，前面板数显正常，但搜台显示不能自停
着手处理思路：
1、先从收音线路着手。因为维修收音时可以断开主板在正面检查线路。而先从磁带检查要另外用线接磁头和马达线起来测试，非常麻烦
2、收音线路先从AM开始，再看FM。因为AM的线路相比FM要简单一些
3、收音问题修复后再看磁带前放电路

线路检查思路：
1、先查各个看得到的过孔是否有存在不通的现象
2、再查肉眼能看到到的线路中哪些位置有腐蚀过的痕迹（显黑色），然后重点查这些位置的线路是否存在通断
3、查容易断脚的元器件是否存在腐蚀断路的情况
4、根据功能有针对性地查元器件是否存在损坏现象

好了，开始查AM功能
理论上先假设前面板的DC-DC电路没问题（极少会出问题，基本上也不太会出问题，碰到有问题的情况很少），
查TA8132芯片的供电电压，正常
查输入回路进入1脚的电压，正常

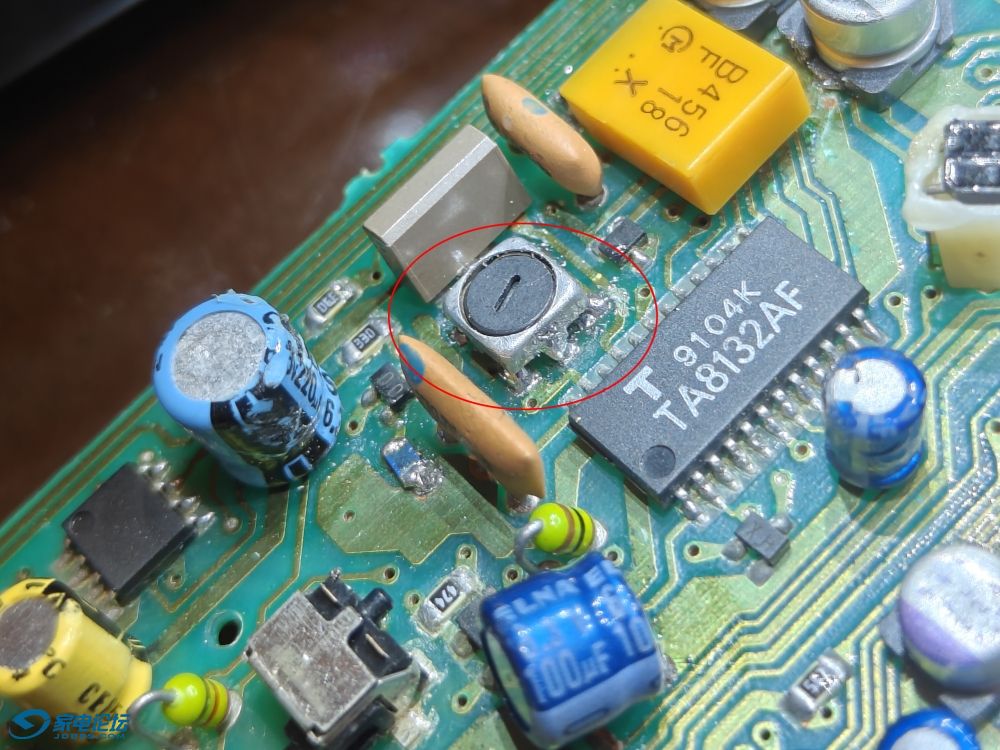

查22，23脚电压有些不正常。检查外围元件，发现OSC的脚有开路



说明内部线圈已经开路了。这种情况比较常见。主要是线圈接脚位置有部分是祼露在外面的，如果氧化或者受漏液腐蚀极有可能断开
换这个零件非常麻烦，极小的元件有六个脚被焊在PCB板上，而且脚还被金属外壳的罩子挡住。不能用热风枪吹，怕会弄坏里面的焊接点。要取下来难如登天....

dennischan2024

想到一个办法，就是从备件PCB里把这个零件连同PCB一起剪下来，再用刀口烙铁压在背面给PCB加热，使正面的六个焊点焊锡自动熔化而脱离开来

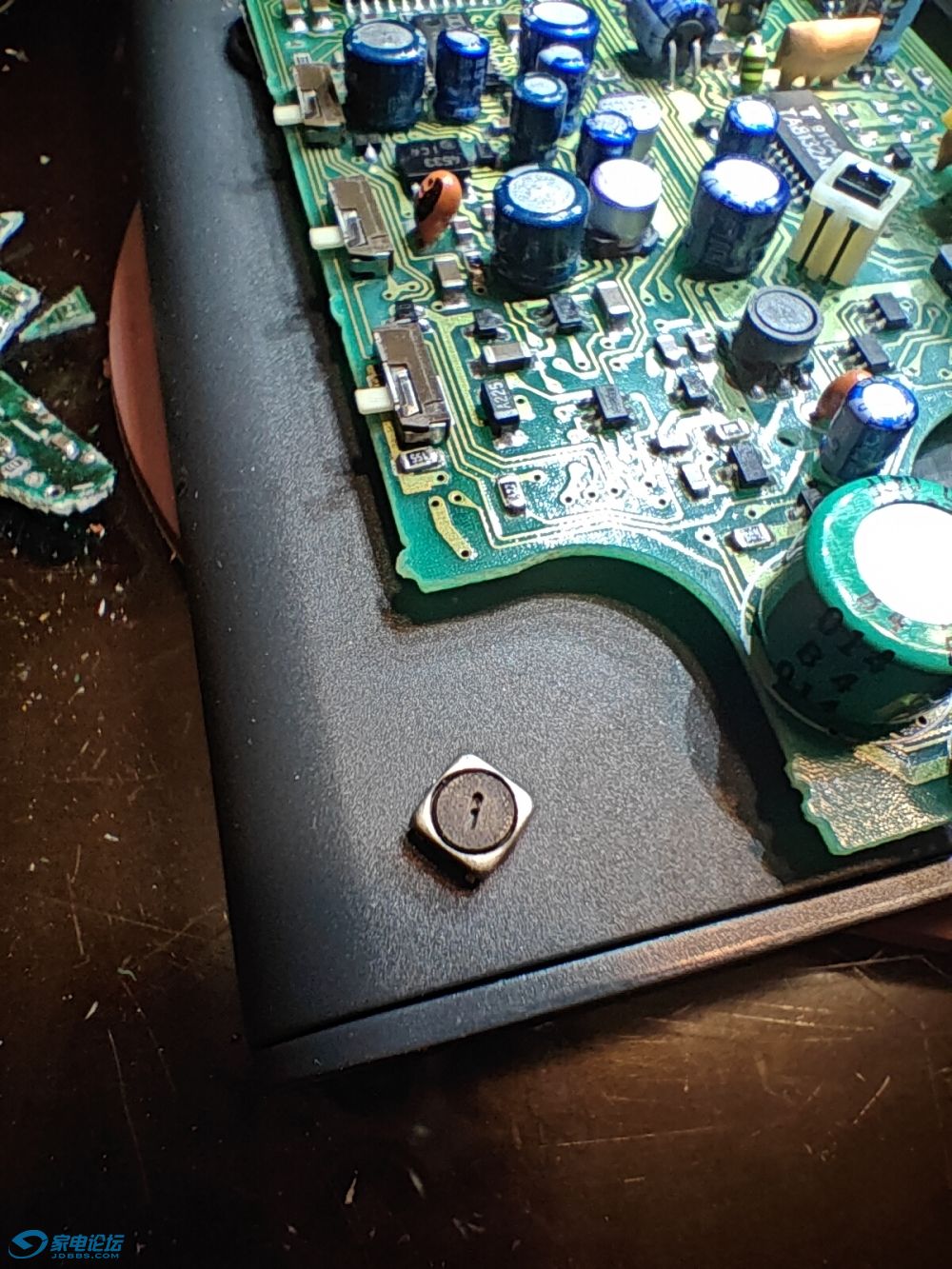

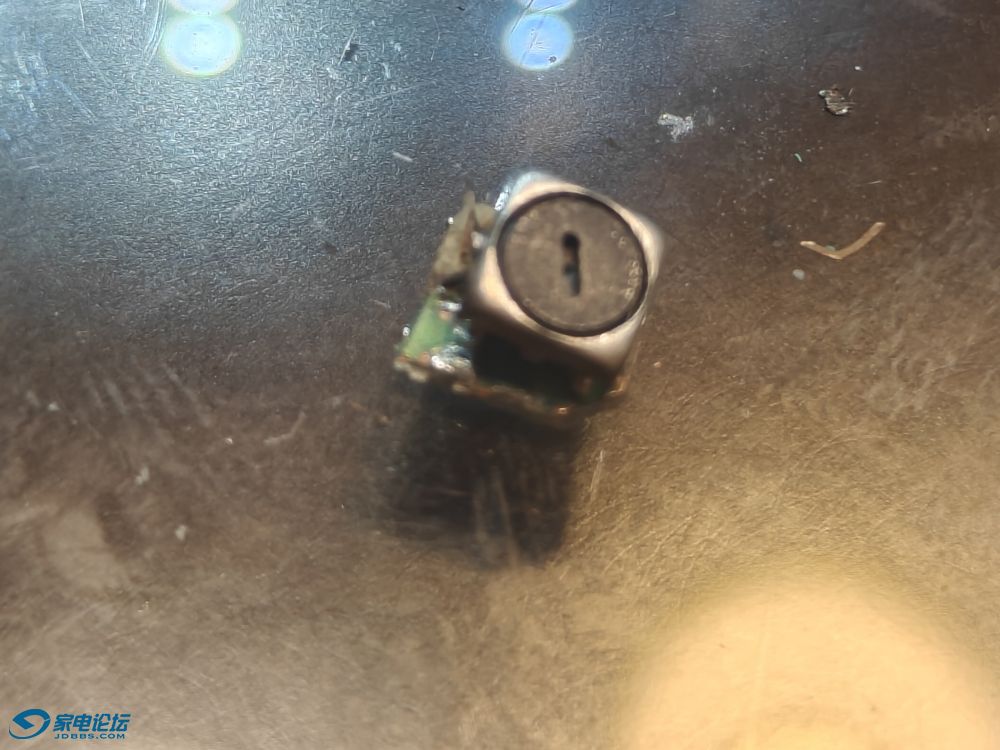

取下来的零件

dennischan2024

原来损坏的零件拆下来就用暴力法，直接剪碎取下来。再把新零件用针状铬铁头加上放大镜辅助，焊上去。实在太小了，焊点不是那么好看，结实就行

dennischan2024

AM还是无声

查VT无电压，顺着VT回查接到FM的TA8158和AM的输入回路发现有开路

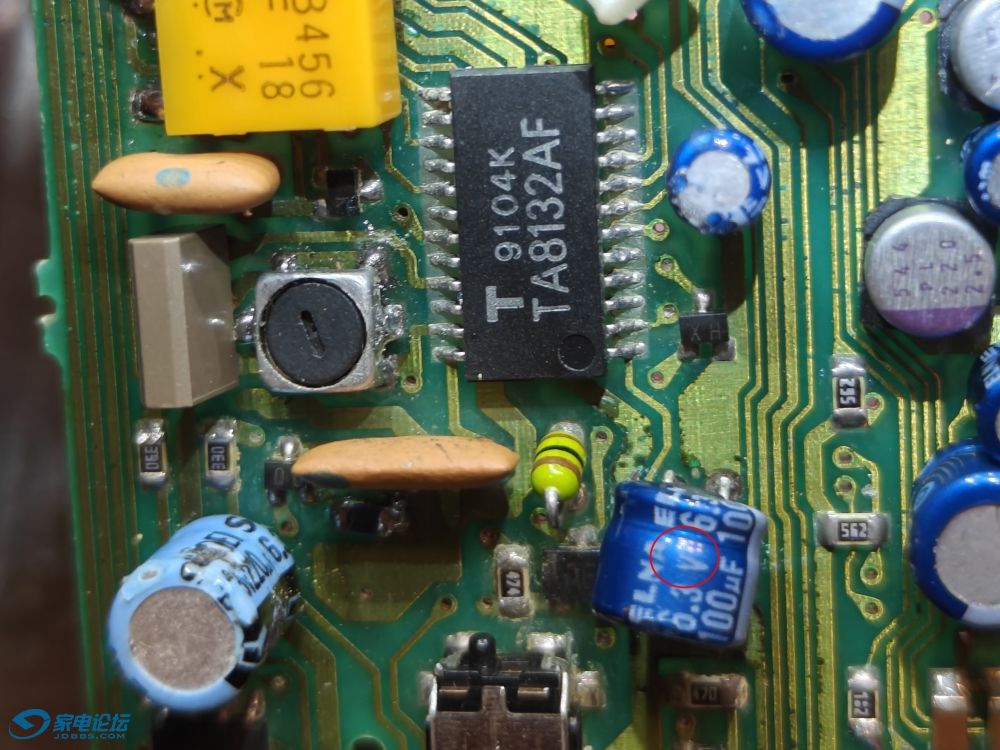

这个100UF的电容下面有两个过孔，是被白漆覆盖着的，因为有白漆的保护，这两个过孔也极少会出现有问题。但是这台机器这个位置的白漆全没了，说明之前这个位置可能被腐蚀过，洗板的时候白漆就全掉了
检查下面的过孔，果然有开路现象！！把过孔扩大，插入一个零件脚焊接起来。
测试发现FM和AM的搜台都能自停了，但是收音仍没有声音。说明收音线路部分的功能基本已经正常，只是信号还没有被后面的电路接通

检查TA8132的两声道输出电压是正常的，其它各脚电压也没大的问题，TA8158, TD6134的各脚电压也都是正常的。理论上收音功能应该是没问题了，问题可能出在后级的线路上，怀疑是杜比芯片的问题。
查杜比芯片BA1102芯片的收音输入端电压也是正常的，输出端的电压也一样是正常的，故怀疑杜比芯片没将收音功能接通，可以查下周边零件和线路是否存在问题

逐渐排查各脚，发现杜比BA1102芯片的第4脚R/T开关电压为0.7V，而收音时它的电压应该为0V才对，所以杜比芯片一直被处于磁带放音模式，没有接通收音功能
按照第4脚走线查下去，发现走线经过这个PAUSE拨动开关的下面，测导通性发现下面已经断路......

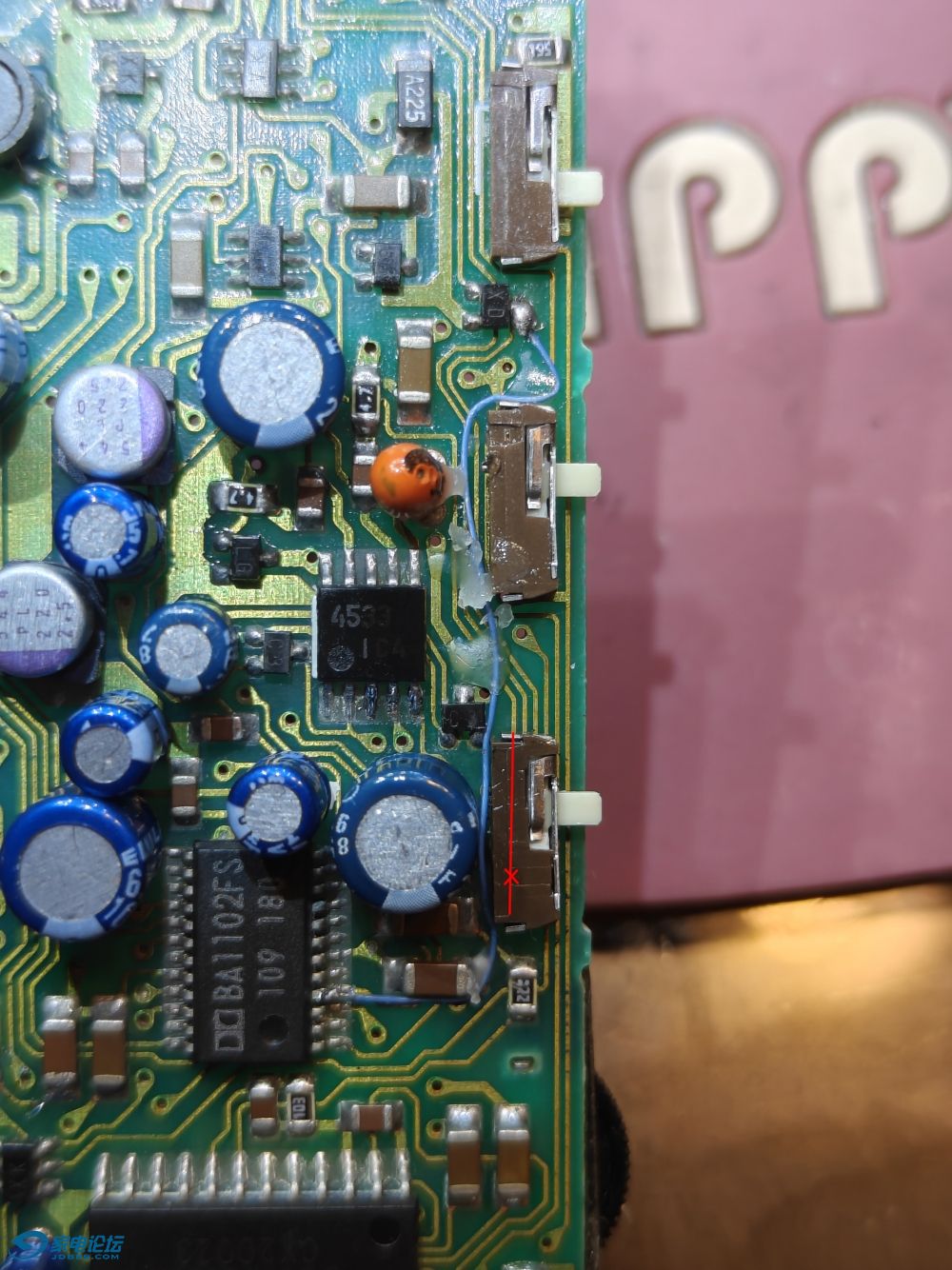

找一根导线从BA1102的第4脚直接接通到开关三极管Q104的集电极上（背面无法走线），再用蜡将线固定在板上防止走线乱走动。




开机测试，FM和AM收音功能都正常！ 但....

新问题又发现了，左声音时好时坏，有时候是正常的，有时候轻轻碰一下PCB又只有轻微的声音，甚至是把主板翻一个面又不正常了，左声道一直在声音大和声音小之间变化
还有的问题是，虽然收音有信号了，但是似乎声音很轻，和正常的收音声音明显不同，可以判断为接收的信号较弱，或者是收音线路仍然存在故障未排除

dennischan2024

交易区新帖推荐

这个问题最麻烦，到底是哪个零件存在虚焊的问题很不好找，因为稍稍轻微碰一下任意一个零件声音就变轻了，这使得这个问题的排除花了大量的时间仍然无果.....

用30倍放大镜一个一个检查元器件的焊脚，正面和反面都检查，都没发现问题，这下陷入了僵局....

为了判断是TA8132的问题，还是在杜比芯片或者后放上的问题，接上磁头线和马达测试磁带放音功能，故障一样都是左声道问题依旧。据此判断是杜比芯片和LA4533后级放大芯片部分存在问题

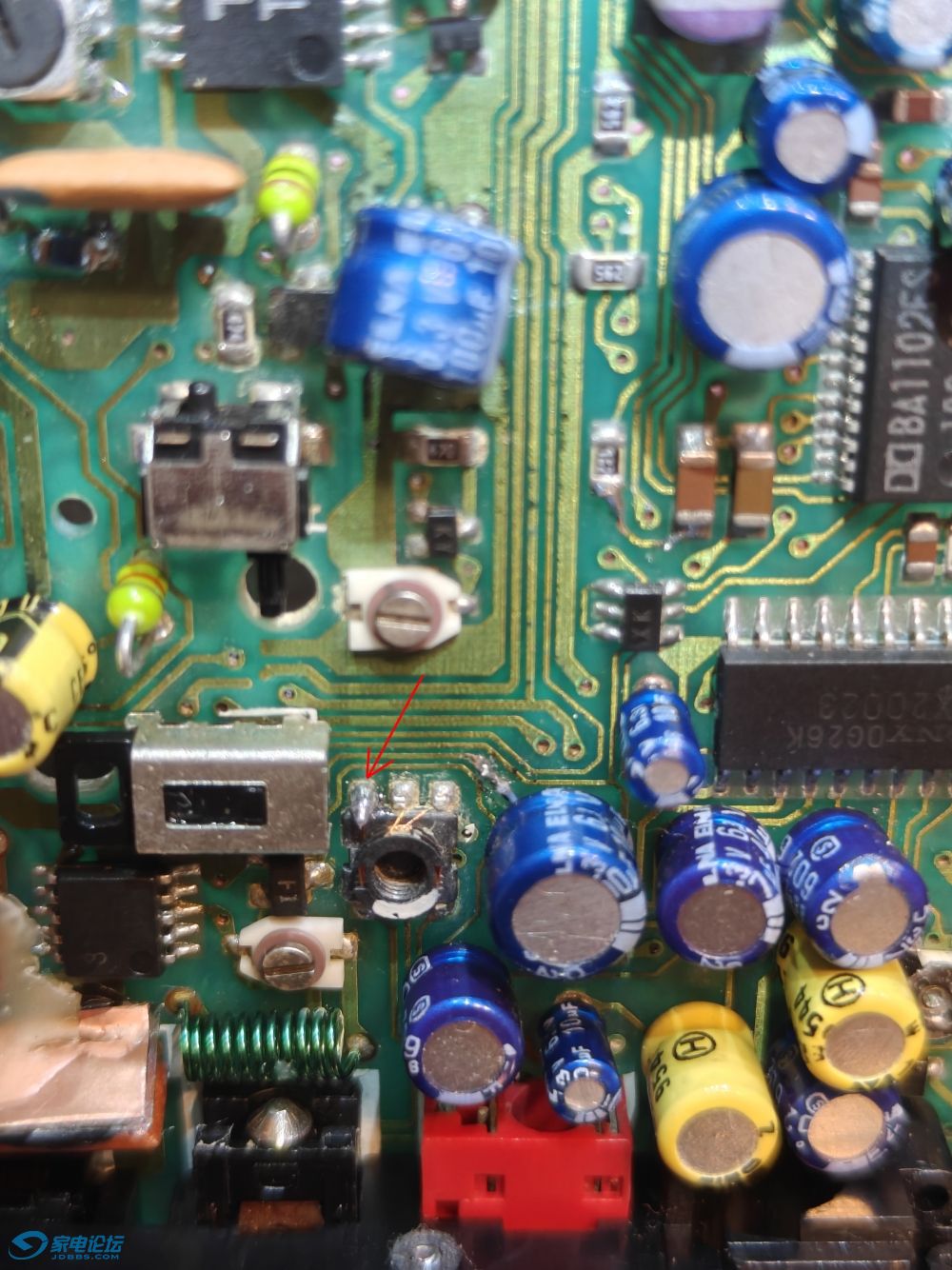

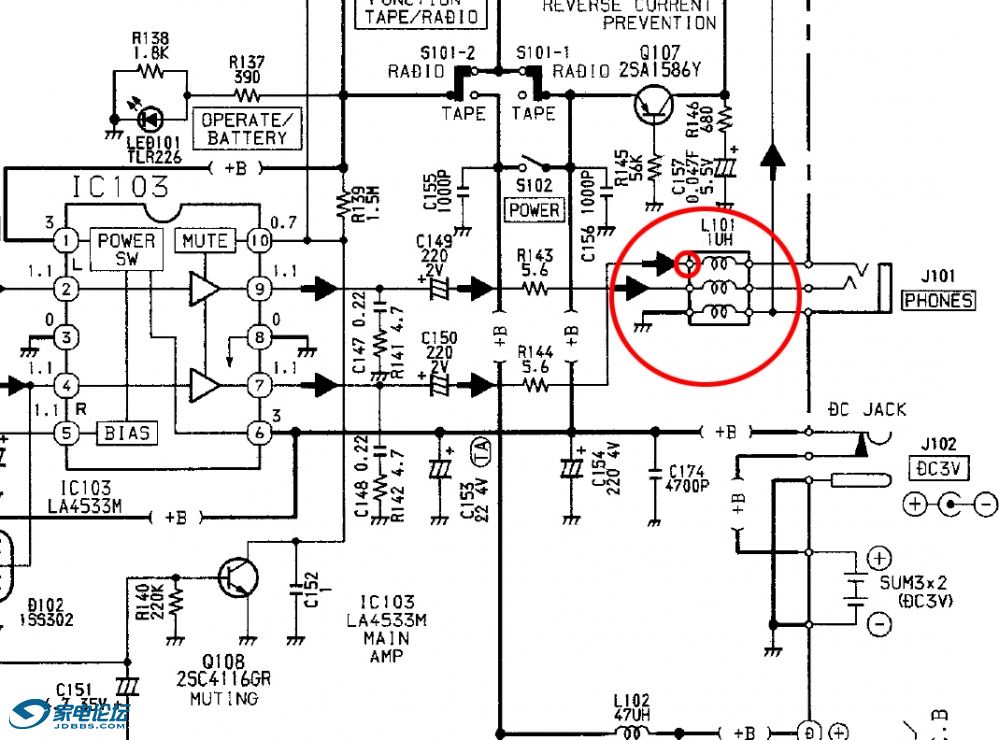

再用30倍放大镜正面检查这个区域，偶然发现串联在耳机输出的电感脚有点点异样，一根脚焊在上面的线圈头好像半断不断的样子....



细查后发现，这个L声道的输入脚确实存在半断线现象，断线和上面碰到的OSC线圈状况一样。都是线圈接到焊脚位置有部分祼露的线被腐蚀后变脆了，处于半断开状态。难怪声音时好时坏。关键是它还不是完全断开，而是开路成一个较大电阻状态的半连通状态，所以还是能通过微弱信号，在耳机听到有极小的声音。用尖铬铁头配合放大镜补焊一下。现在左声道终于恢复正常状态，两边声道的收音信号都正常了
同时收音信号弱的问题也一起解决了！原来由于此处断线，耳机线本身是充当FM天线的功能，整个左声道回路相当于也间接影响了天线性能

dennischan2024

现在收音功能正常了
随即发现，FM不能在MONO/ST间切换。。。
看别人的维修好像碰到不少这样的情况，但我之前维修过很多这个机型，从来没发现这个问题。这次算真碰上了

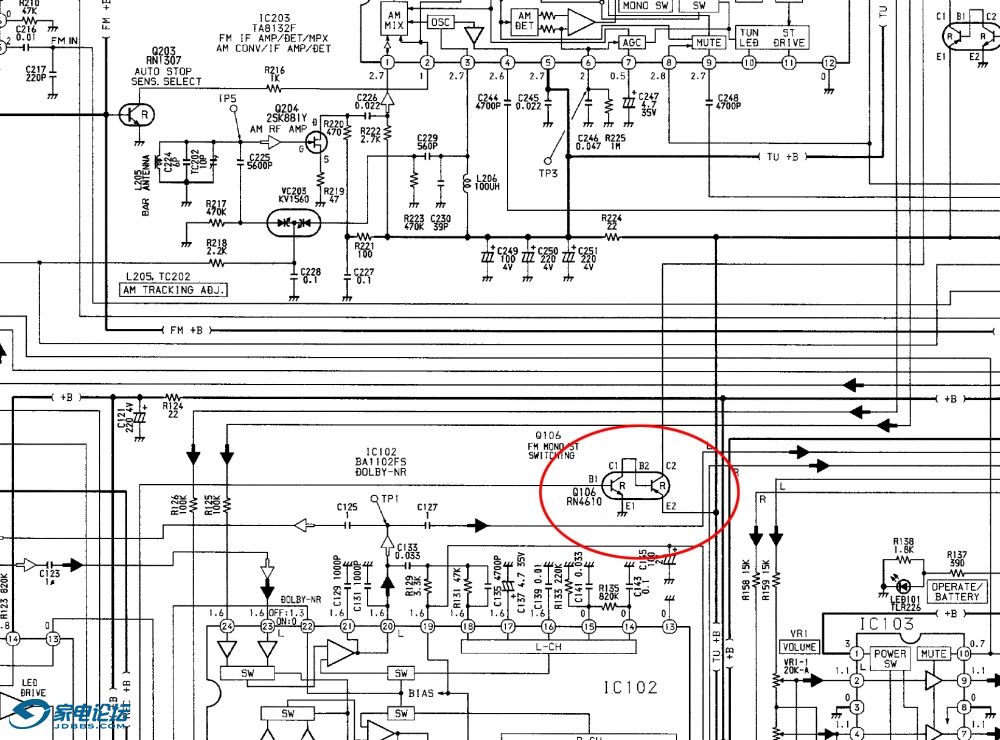

检查TA8132的第17脚电压一直为3V， 无论MONO/ST开关怎么切换该电压始终没变化。说明双三极管Q106的控制上出现逻辑问题。
由于MONO/ST开关打在ST位置时，双三极管Q106的前级三极管基极是悬空的，理论上后级三极管也是不与电源导通的状况，这样IC第17脚的电压就应该下降。但事实上是无论前级三极管基极是悬空还是接高电平，后级三极管的发射极和集电极间始终是导通的，这使得IC的第17脚电压一直在高电平不发生变化，所以FM立体声功能就一直切换不了到ST模式。

分析该电路发现，设计存在缺陷，后级三级管的基极控制电压完全依靠前级的集电极和发射极间穿透电流形成的电压来控制不科学，万一该穿透电流因为管子老化或其它不稳定的原因导致两极电压发生变化，就会出现失控现象




找到问题就好办了，想了几个可以解决的办法：
1、在前级三极管基极对地接一个电阻
2、在前级三极管发射极对地接一个电阻
3、在后级三极管基极和发射极间接一个电阻
可能还有更好的办法，欢迎补充...

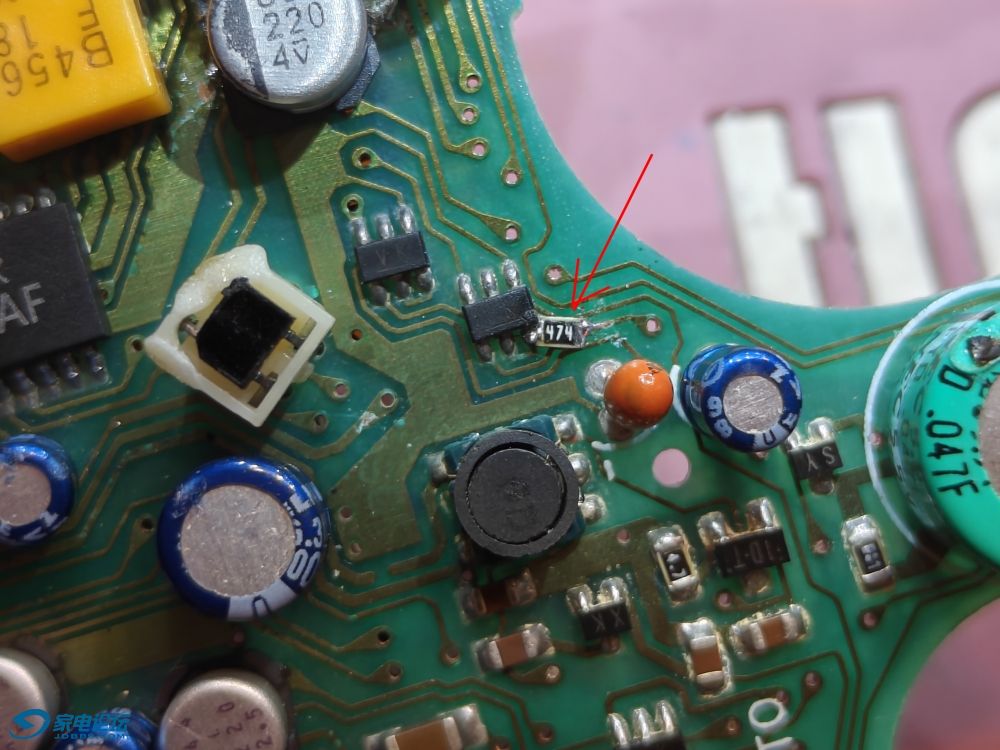

比较了接电阻的位置，我选了第3种方案，因为这个方案接电阻最简单和方便。如图，找了颗480K的电阻并联在后级三极管的基极和发射极间。这种修复方法的优点在于只加强了控制开关的控制逻辑，对整个电路的工作原理和任何功能都没有任何影响。



久违的立体声出现了。现在MONO/ST开关功能切换自如，恢复正常了，无立体声的问题立即解决了

以上方法适合于没有热风枪的维修，如果有热风枪就好办多了，只要把这个Q106取下来清洁一下底面和PCB表面，再焊回去也能解决。原因是下面的脏污物形成的电阻会影响Q106的开关判断。

至此，收音功能上的问题彻底解决完成

dennischan2024

现在接上磁头排线，电机小板，装上磁带试听发现还是左声道轻声
打开收音机功能时，左右声道都是平衡和正常的，仅仅是放磁带的时候出现左声道轻声的问题。

排查CX20023的各脚电压，都是正常的， 输入的3，22脚电压正常，输出的6，19脚电压也是正常的，磁头排线也能输出信号，说明CX20023工作是正常的。问题应该出在周边元件上。
逐渐排查过孔，走线，折腾了几个小时，最后发现SFR101电位器好像不太正常，存在断路现象

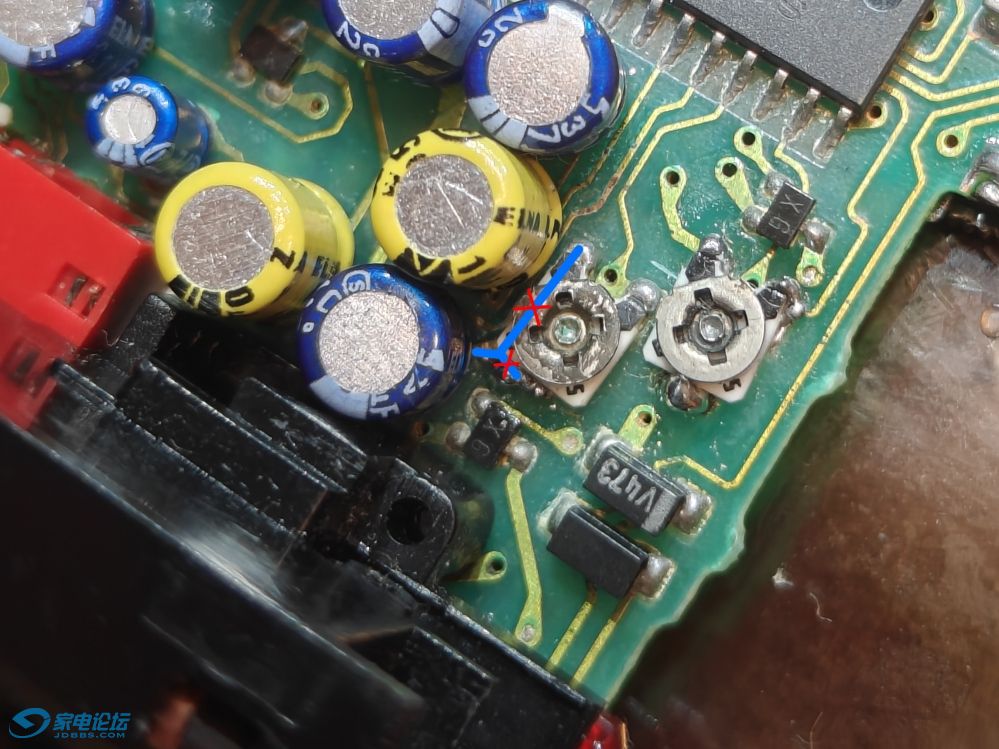

经查发现SRF101下面的走线已经开路了，估计大可能是腐蚀断开的。因为被电位器遮挡着，很难查到这个问题。如图，蓝线是下面的走线，两个位置都断开了，造成电位器成开路现象



重新接线补焊一下，问题解决



最后总结：
1、不要随便接修别人的二修机...., 你根本不知道别人动了什么地方，查问题虽然最终一定能查出来，但是得查个半死....
2、隐藏在元件下面的过孔和走线也是断路的重灾区，这次发现的问题有三个是这种情况。非常不好查
3、祼露的电感，中周等绕线线圈的零件脚，是最容易引起断线的。原因就是祼露的线头很容易被氧化脆化，如果碰上漏液是100%断线。这次打理发现线头断的问题就有两个。
4、先修收音机功能，再修磁带功能，能最大限度减少频繁的维修动作对机器的伤害，节省很多不必要的时间。
5、躺着的那个100UF电容体积不能太大，实在有点大的，安装时向下面倾斜一点点（上面有图示意），不然会碰到机芯上的开关回位杆，引起磁带触动开关不能归位而长期通电下去的问题
6、这个机型具有一定的复杂性和代表性，熟悉了这个机型的打理手法，打理其它任何一台机都不过是洒洒水

dennischan2024

最后，调整SFR101和SFR102，使左右双声道声音最大同时两边音量平衡
再调整电机调速电位器，使带速标准
最后调磁头方位角

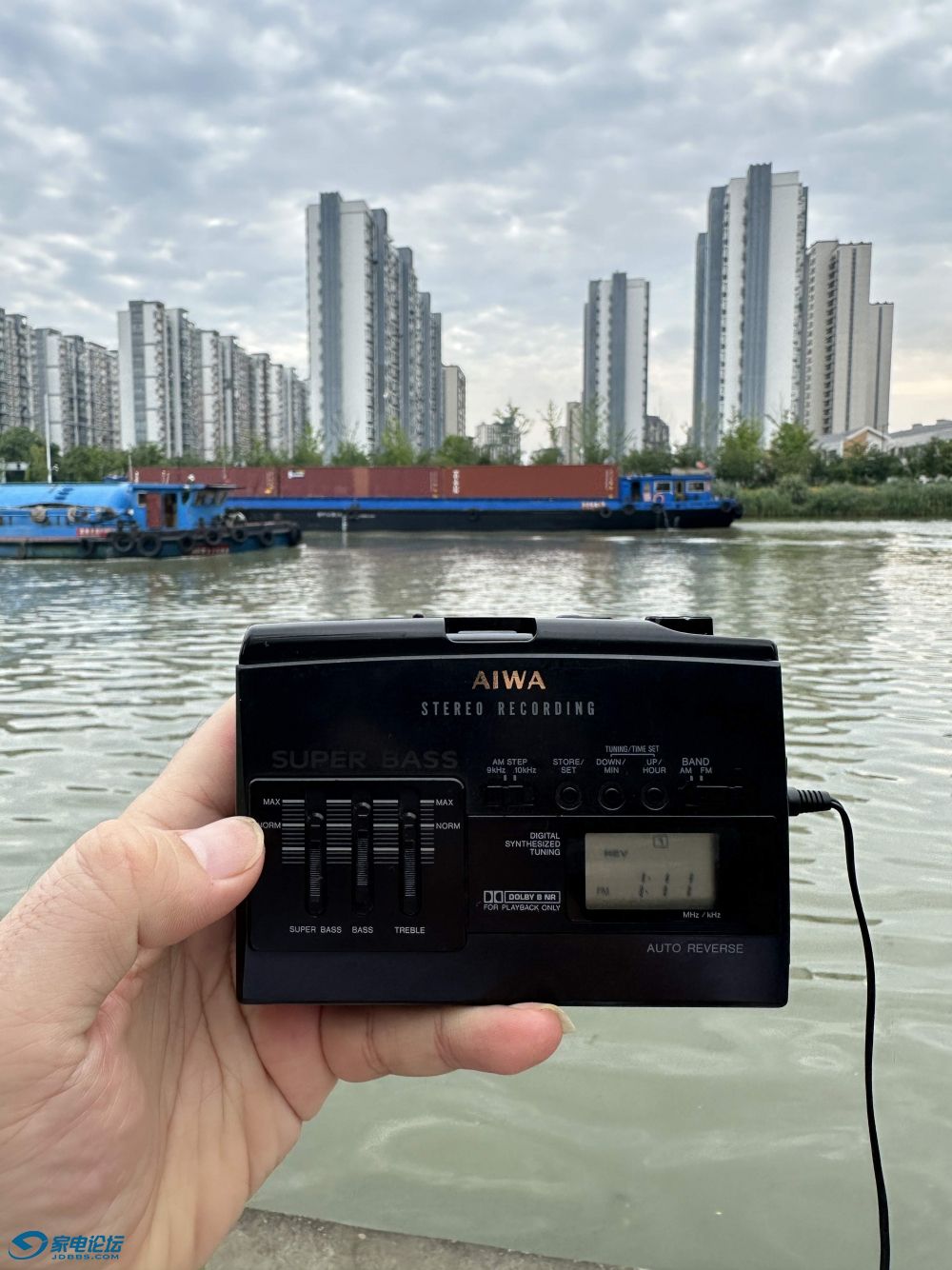

全部功能完美恢复后装机试听，一切正常



背着这台机器外出健身跑步5KM, 全程剧烈抖动但声音依然稳如老狗，无半点颤音.....
这样的表现谁与争锋？？

Philips828

厉害了！感谢分享

freestorm_

技术大拿

人杰123

顶维修技术贴

wl-0916

老哥， 没看你分享FM的故障解决方法

gdxncwd

技术强贴，不是一般人能学会

dennischan2024

wl-0916 发表于 2024-7-15 16:37
老哥， 没看你分享FM的故障解决方法

有呀，就是VT输出电压不正确，引起搜台不能自停。信号差也是输出线断的问题引起，修复后就正常了
