打理一台爱华JX505

dennischan2024 · 发表于 2024-7-2 14:35

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 dennischan2024 于 2024-7-2 17:34 编辑

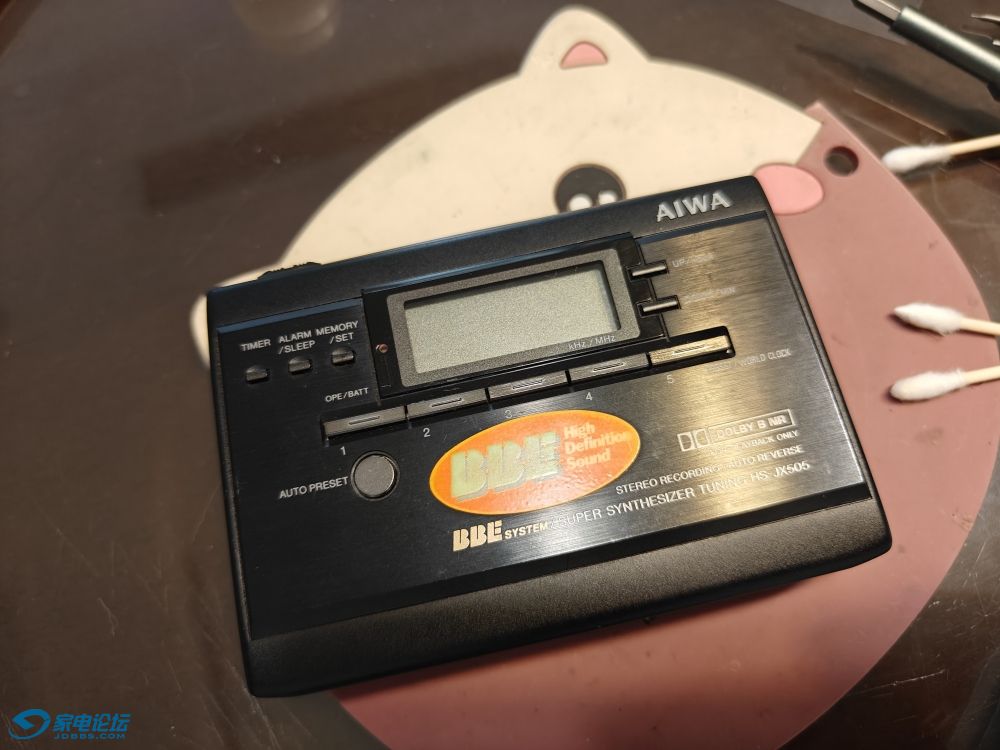

很便宜收了一部全套配件的爱华JX505的机器，主机外观除了LCD老化外，其它面成色很不错，功能是肯定不行了，马上着手打理

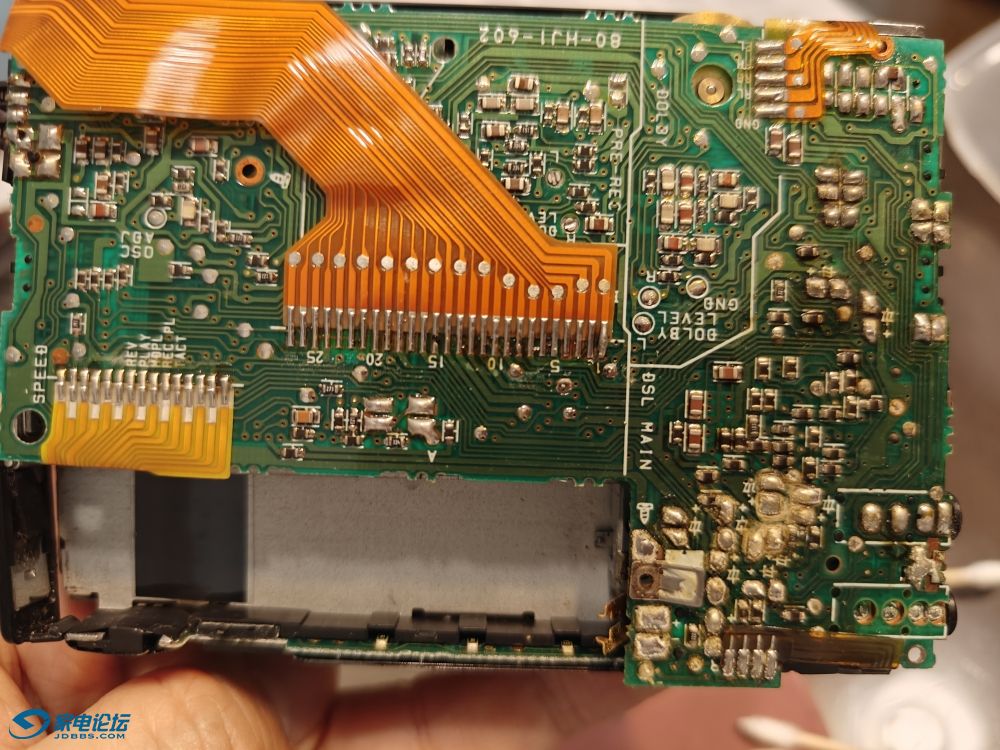

打开后盖，可以看到PCB板已被被漏液腐蚀了，这机器有两个地方是电解电容集中的位置，基本腐蚀的地方也是这两个地方。

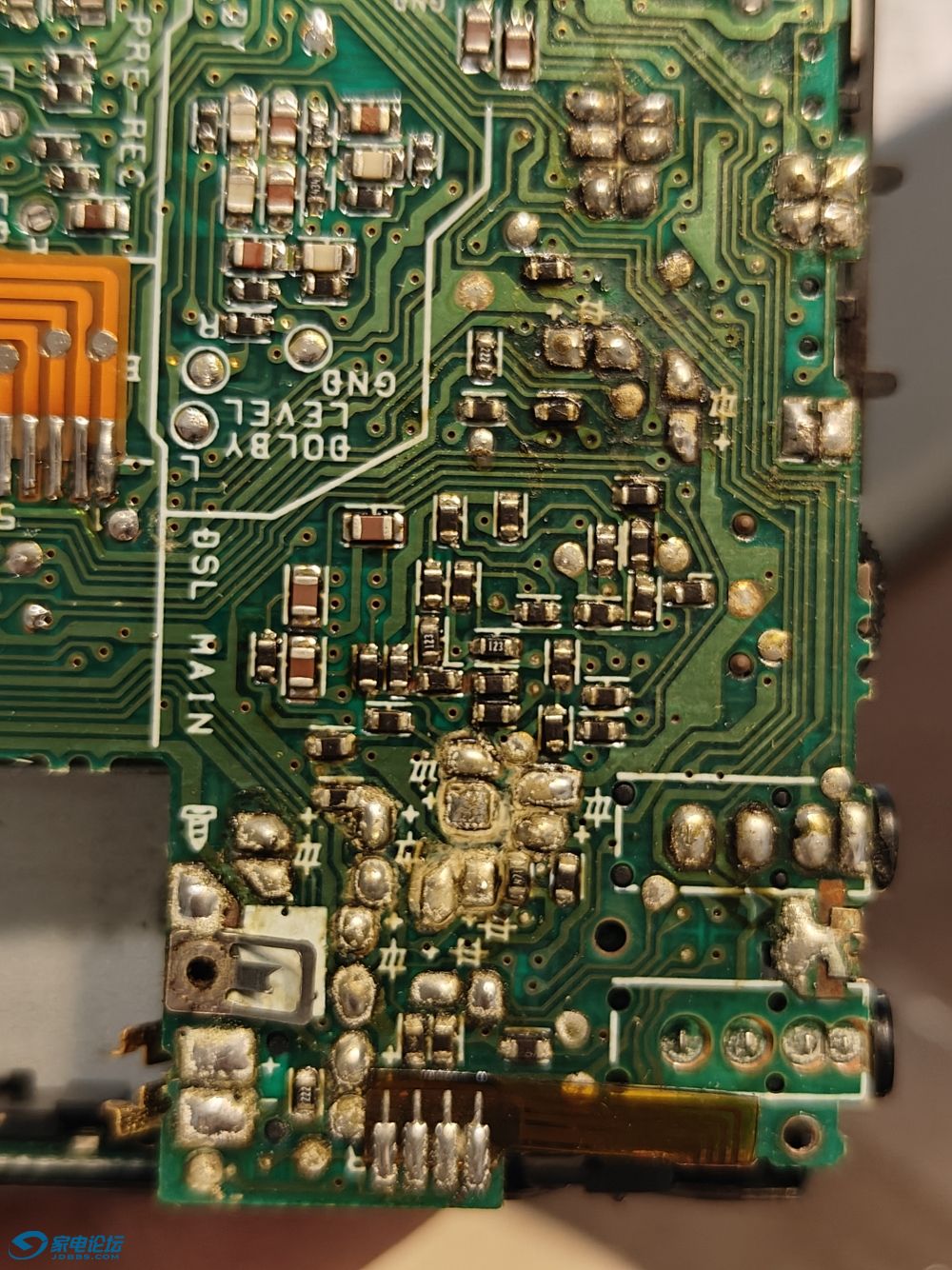

看这个腐蚀的位置也不轻

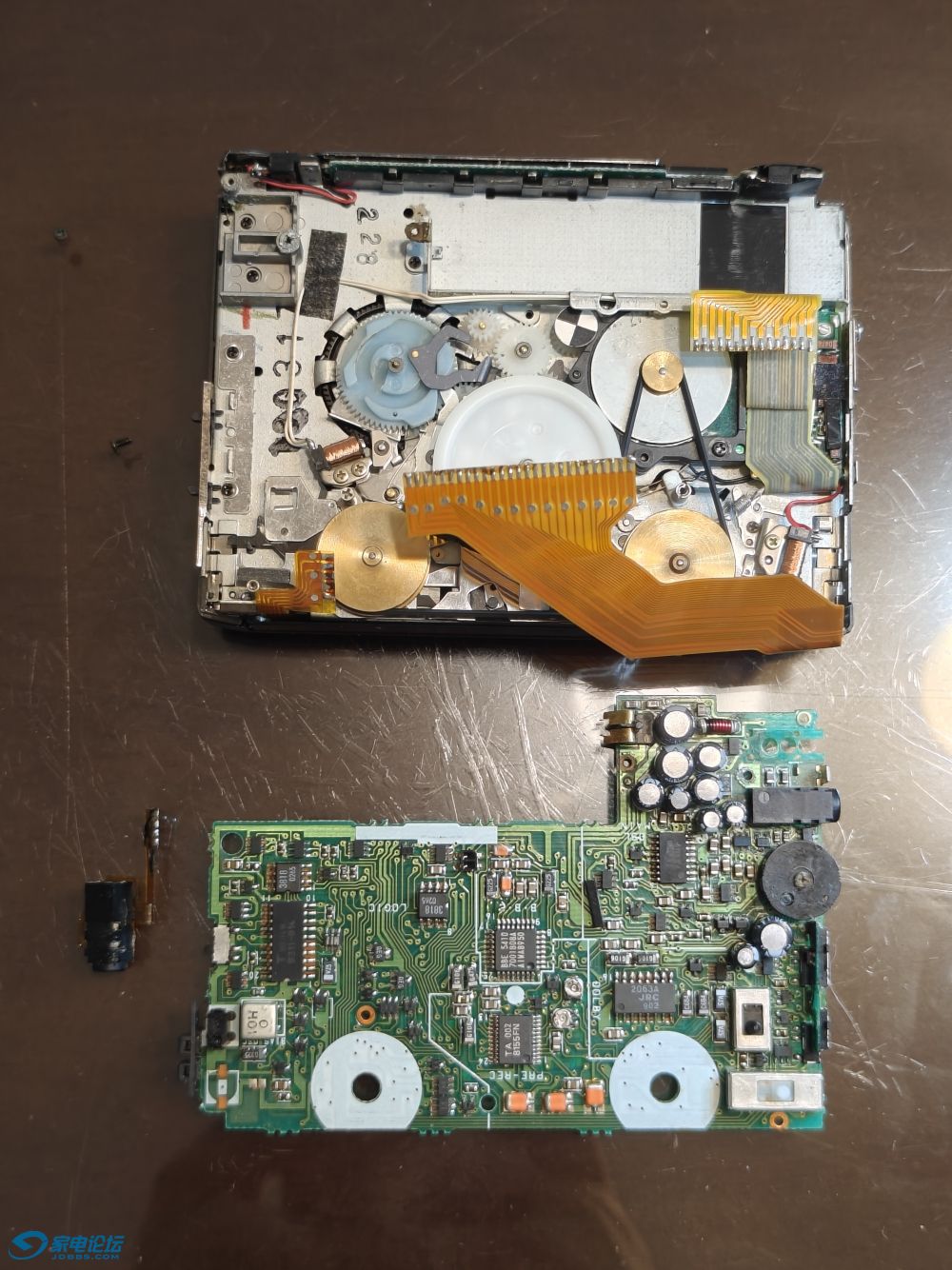

取下主板，皮带居然还是好的！
观察正面，有些线路已经腐蚀断了，后期需要修补连接起来

dennischan2024 · 发表于 2024-7-2 14:37

交易区新帖推荐

本帖最后由 dennischan2024 于 2024-7-2 15:26 编辑

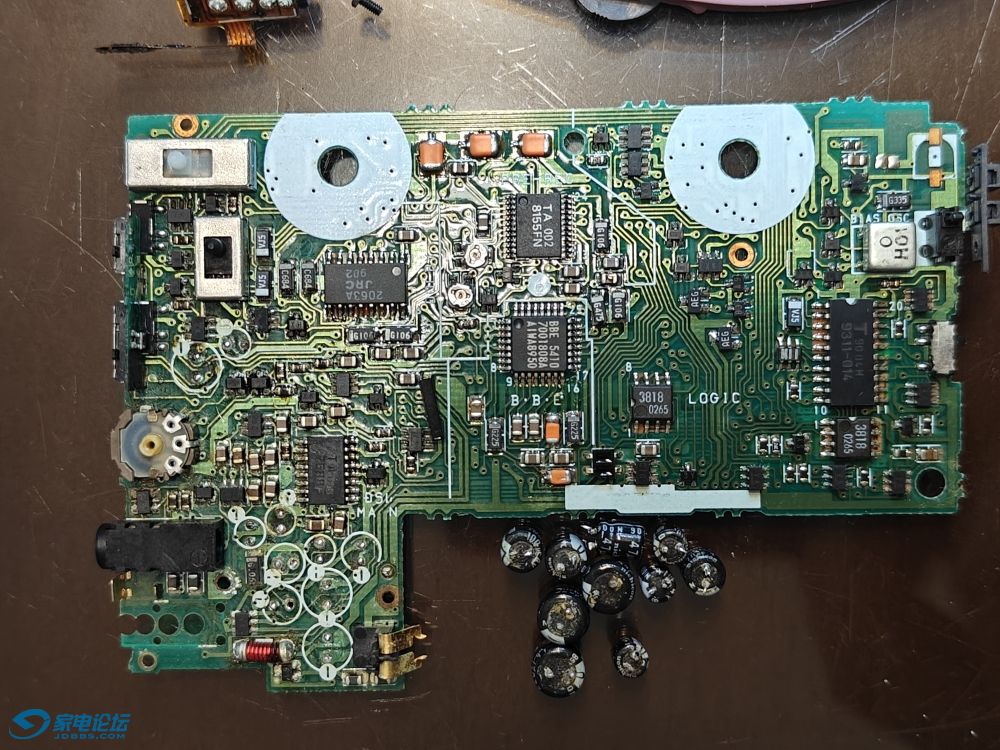

一共10颗电容，全部腐蚀完蛋，都取了下来

记下电容的位置和容量，以及正负极

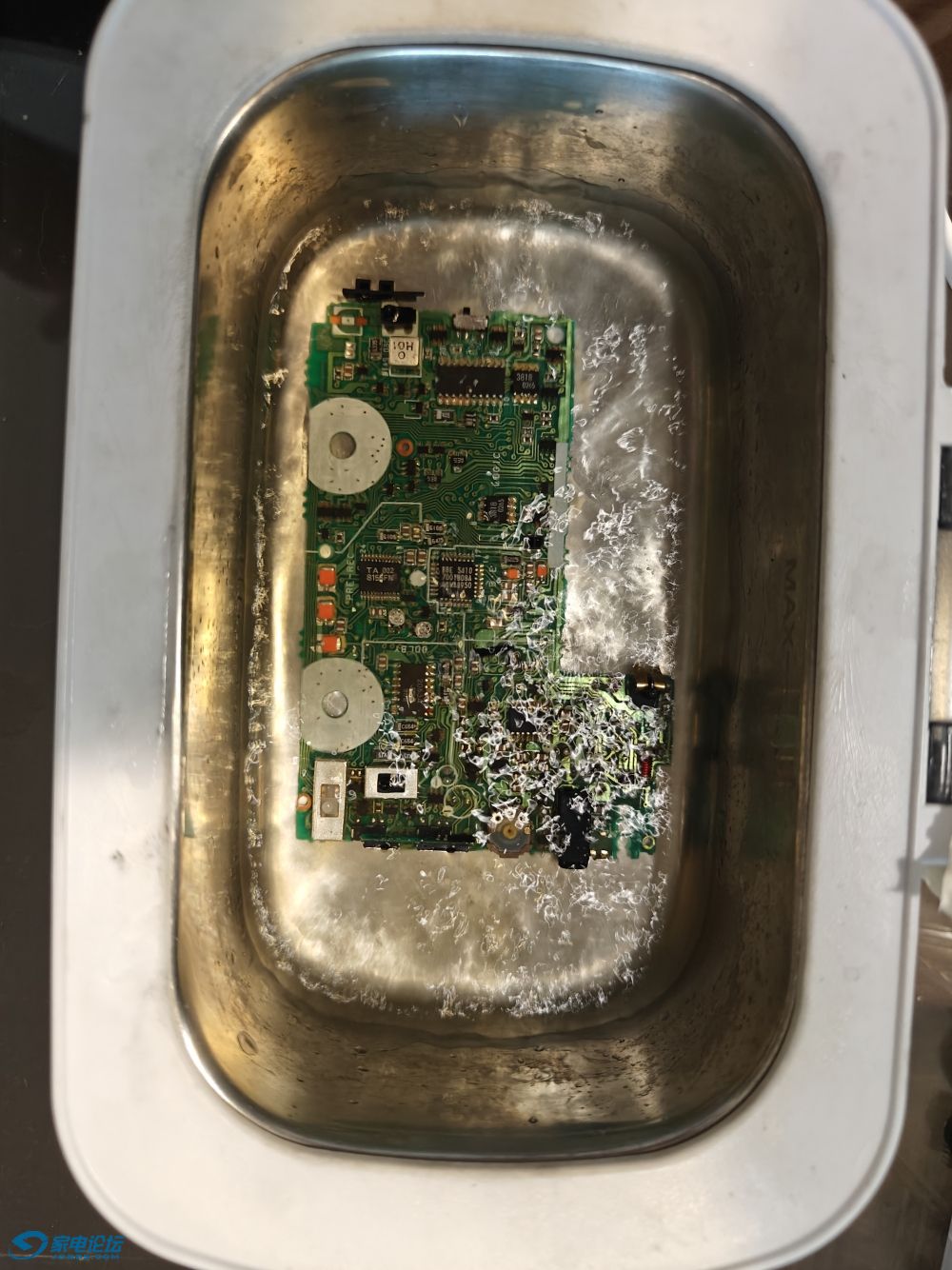

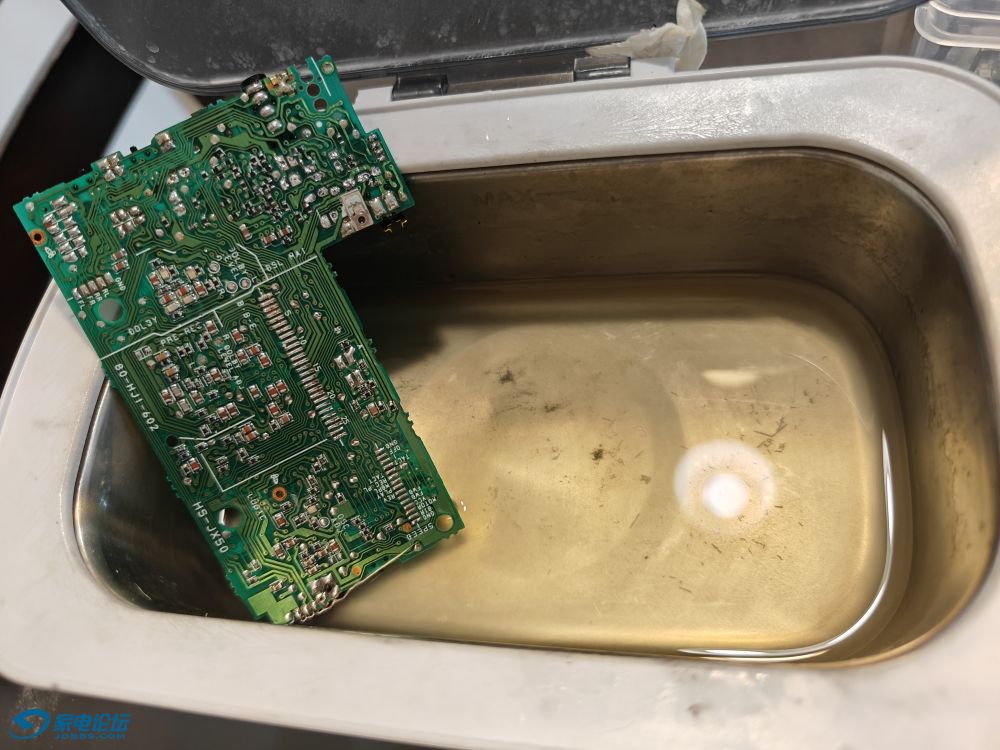

超声清洗

洗出一锅脏东西

dennischan2024 · 发表于 2024-7-2 14:40

本帖最后由 dennischan2024 于 2024-7-2 14:57 编辑

电控机维修难度低，没啥好说的，无非就是换电容和查问题修补线路，和其它机一样不重复赘述了，此处省略几百字。。。

说下修前面板显示屏

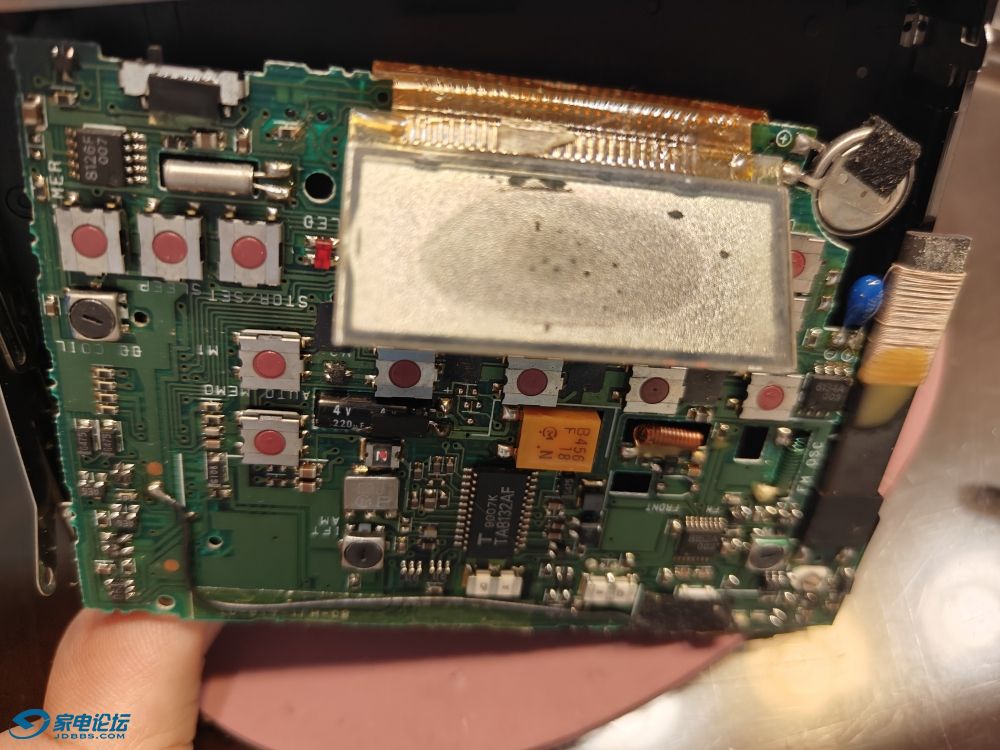

打开前面板，取下显示板，背纸已经老化了

用刀片翻起背纸一角，就可以用手撕下来

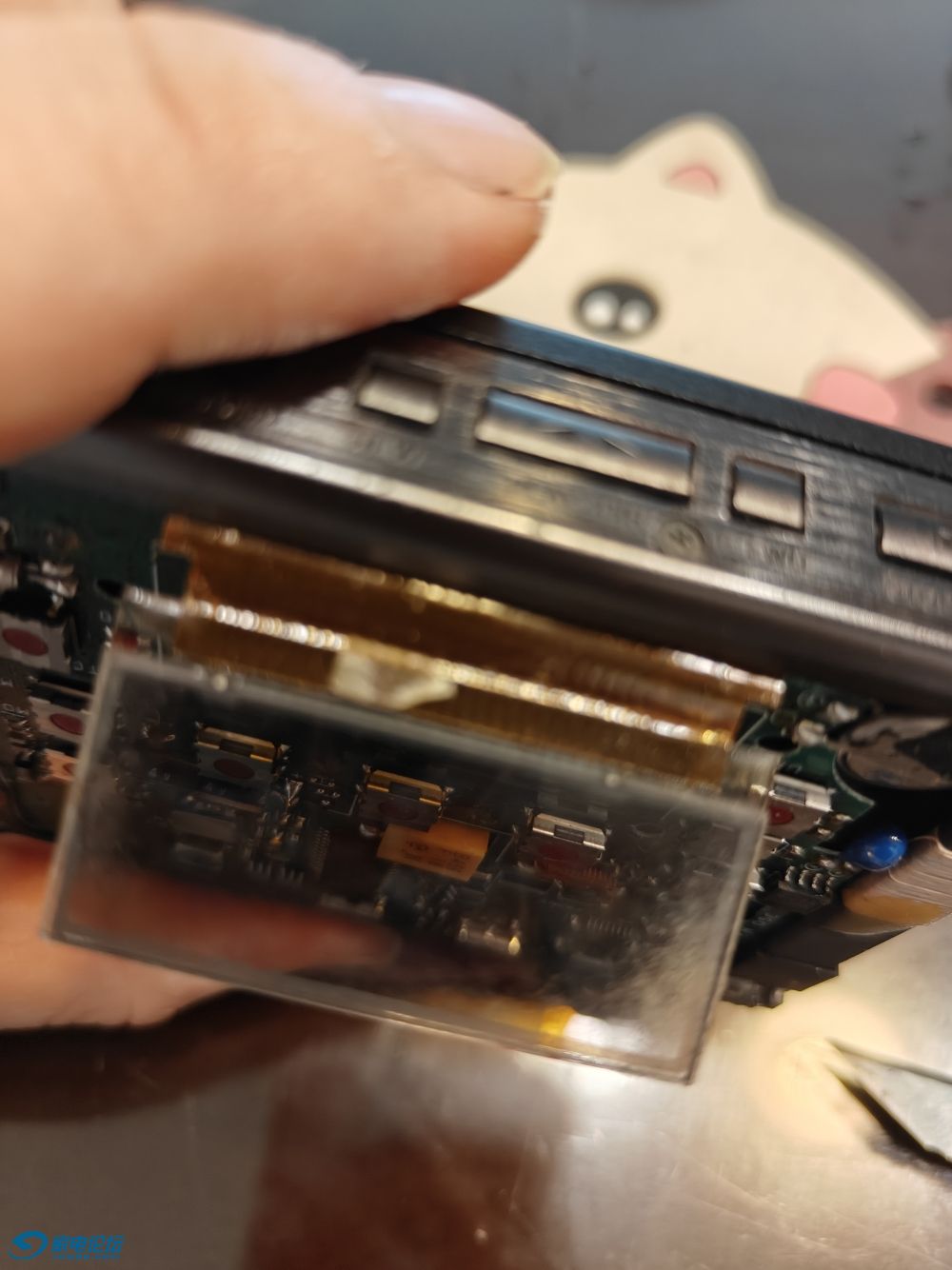

撕掉背纸后的玻璃显示屏

用酒精轻拭背面干净，最后用无尘布再擦拭至无任何杂质

dennischan2024 · 发表于 2024-7-2 14:44

贴上购买的背纸，这个型号的背纸比较特别，是带有珍珠光泽的，网上找不到完全一模一样的，所以找了一款非常接近的背纸。
贴这个背纸就和手机贴膜一样。不过要小心整个更换过程不要拉扯到LCD的排线，万一拉脱就就麻大烦了，要去找手机店重新压排线，这个一般维修没有这个工具。
我更换过几台，都是连着排线操作的，只要小心就没事

看这个珍珠光泽比较接近原厂了

dennischan2024 · 发表于 2024-7-2 14:47

本帖最后由 dennischan2024 于 2024-7-2 17:33 编辑

最后对机芯润滑，清洗压带轮，皮带没坏所以不换用回原来的，装机，完工

dennischan2024 · 发表于 2024-7-2 14:49

交易区新帖推荐

本帖最后由 dennischan2024 于 2024-7-2 14:54 编辑

搞好的几台机

gundamws · 发表于 2024-7-2 15:40

不错。。好看。。。

凌魂风 · 发表于 2024-7-2 15:43

搞电容那一关我就过不了。

yghaoua · 发表于 2024-7-2 15:49

这是价值几百块的手艺啊！

garfiled · 发表于 2024-7-2 15:57

背贴纸在哪儿买的？PM下链接或关键词

overlook · 发表于 2024-7-2 16:33

好手艺~~~~~

yjjel · 发表于 2024-7-2 16:50

大佬能否给一个背光片的链接

bughuihui · 发表于 2024-7-2 16:54

厉害

ddn78 · 发表于 2024-7-2 17:33

楼主，屏幕背纸的购买链接能否分享下

爱你2068 · 发表于 2024-7-2 18:42

高手出手这机子音质什么水平
