天逸的AD-89D，一台功能超级强大的HI-FI功放

图/文：辨机

作为家庭HI-FI音响组合，通常得有音源、功放、音箱三大要素搭配而成。而音源又得细分为独立的CD机、数播机（包括U盘/TF卡本地播放、蓝牙接收）。还得购买高品质的信号连接线等等，在搭配时既耗资又相对有些麻烦。然而自从天逸的AD-89D HI-FI功放应市后，这些烦恼都迎刃而解了。因为AD-89D将诸多的高保真音源和功放绑定在一起，功放自带各种音源，集成了CD播放、流媒体播放、前级解码、后级功率放大等多功能于一身，支持CD碟、蓝牙、U盘、TF卡本地播放、APP操控；支持光纤、同轴、USB-Audio等多组数字信号输入。因而极大的简化了音响搭配的麻烦，只需选择一对合适的音箱与之连接，一套功能强大的HI-FI音响就心想事成了，就这么简单！对此感兴趣朋友，敬请跟随我的图/文介绍，一起去详细了解一下这台神奇的多功能HI-FI功放吧：

AD-89DHI-FI功放的设计特点和电路分析：

该功放外观为一体化雅黑色金属机箱结构，全铝合金的柔性磨砂面板造型端庄，观感敦厚、加工精细、古韵浓郁...... 面板正上方镶嵌着一块12位的精致液晶屏，开机就会在屏幕上显示出一排清晰的Loading......湖蓝色LED点阵字符，操控调整功放时的状态和具体的数据也会在这里显示。面板下方是CD碟片的进碟窗口，左侧对称排列着6只精致小巧的控制按钮，右侧为一只相对庞大的多功能音量旋钮，整个面板布局清爽规范，颜值颇为大器和耐看！

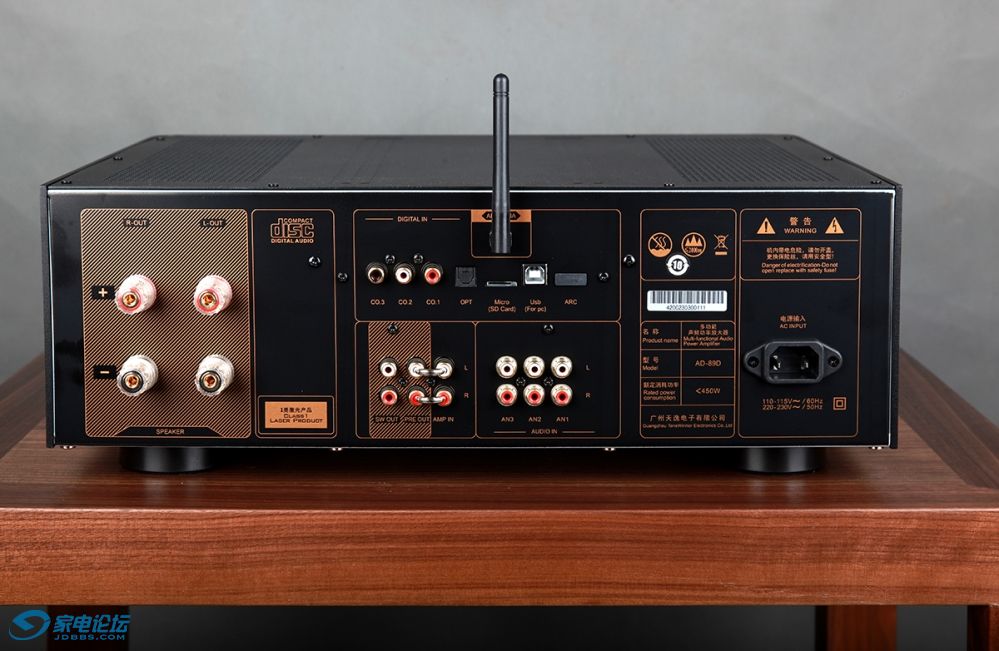

机器背板的各种音频信号输出/输入端口昭示着它具备强大的功能：其接口包括一个USB Audio（电脑数据线输入U口）、一个Micro/SD Card（迷你SD存储卡）、一个电视机数字音频回传ARC HDMI端口、一个光纤数字输入端口、三个同轴数字输入端口、三对模拟音频输入接口、一对低音炮SW OUT音频输出接口，一对发烧友喜欢的前/后级电路分离专用U型插销连接口，两对高端镀金喇叭线接线柱、一只傲然独立的蓝牙接收天线...... 如果你对这台功放的功能有所怀疑，不妨看看它所配置的这只多达46键的遥控器、以及它的APP功能，就会明白它的功能有多牛！

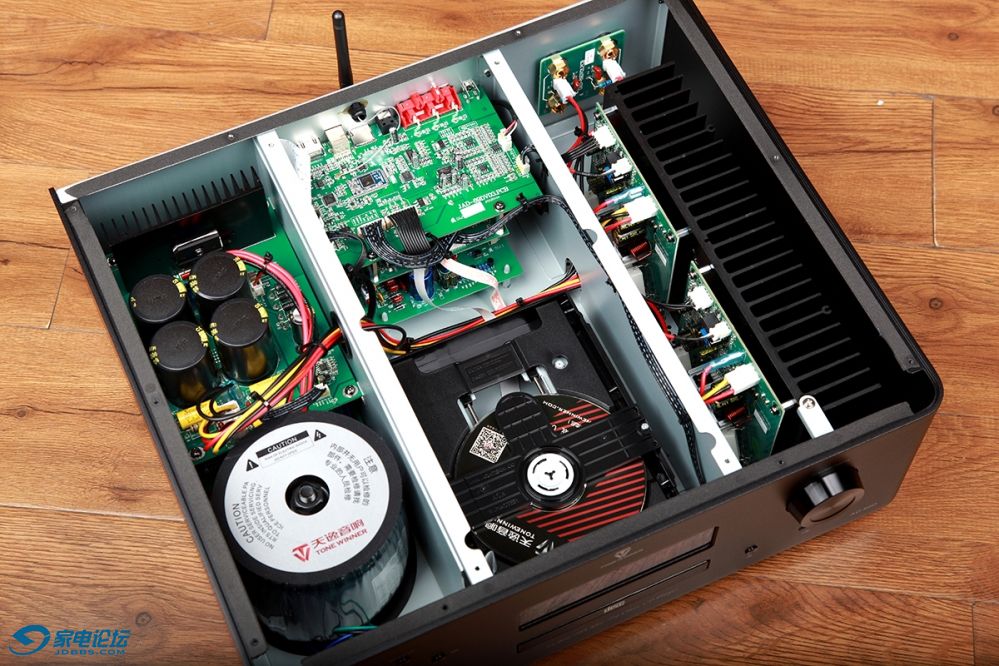

打开雅黑的磨砂铝合金盖板，整机采用了金属板将机器内部空间隔离成三箱屏蔽结构：左边为整机的供电系统，为保证该功放具备温润细腻的音质音色，供电部分依然不惜成本的坚持使用大环牛加持大水塘的模拟电源供电设计；机箱的中间为数码/模拟音频信号的输入、解码、前级音频预放大电路所在......

设计师在此专门制作了一只黑匣子般的金属屏蔽盒固定在其上，以杜绝周边的强电磁波游离干扰，确保音频源头尽可能的洁净；右边紧邻巨型黑色铸铝梳状散热器，8只大功率晶体管紧贴安装于其上，是左/右声道的后级音频功放电路及散热系统所在。

位于机器中间的黑匣子内，是AD-89D最具技术含量的音频信号及整机操控CPU中枢：这里囊括着该机的数码/模拟音频信号的输入及数/模解码、前级音频小信号预放大电路，还有本机独有的CD机的机械/电子伺服及控制中心等等......

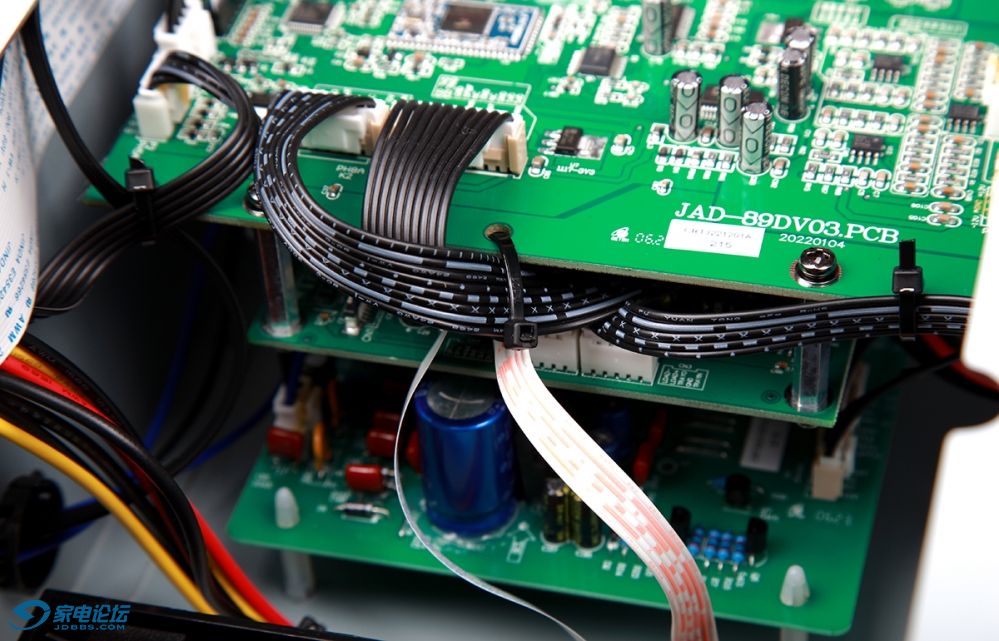

通常情况下，消费者是无缘见到黑匣子内的庐山真面目的，这需要专门的工具才能打开此盒：打开黑匣子：映入眼帘的是CD机芯和三层叠装的三张电路板：最上层的那张电路板是蓝牙及USB/SD Card /FOR PC信号接收、光纤/同轴数字/模拟解码电路。

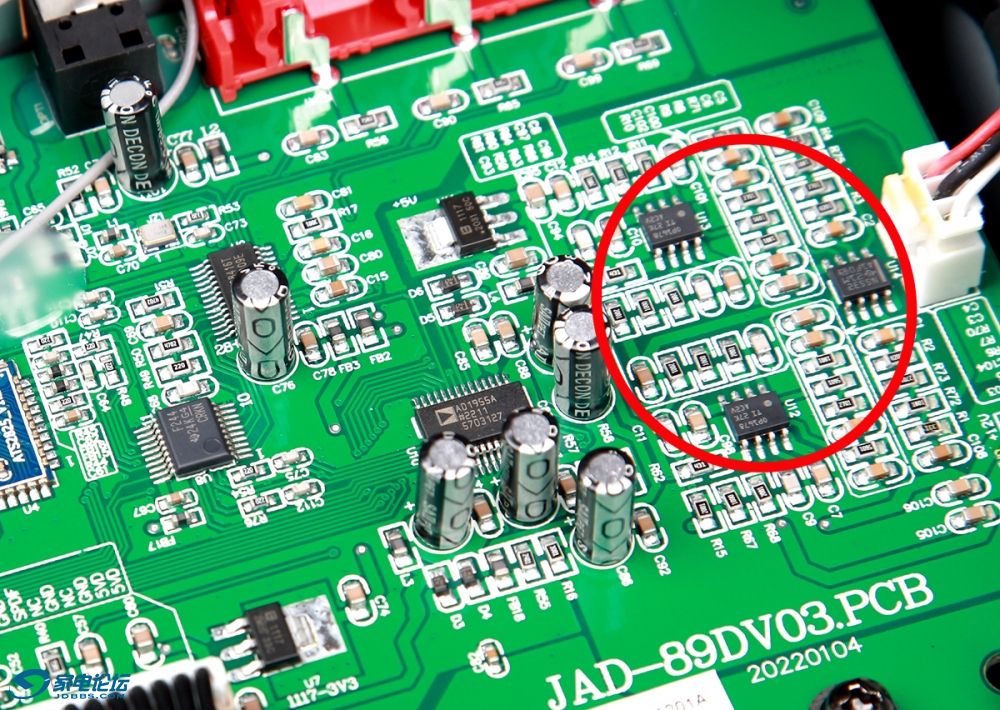

数字音频信息接收电路为美国著名的水晶半导体CIRRUS LOGIC 8416CZZ集成芯片。其中担任高品质的双声道数字音频D/A解码及转换的解码芯片，选用的是发烧界被受推崇的美国AD公司性能卓越的AD-1955音频DAC芯片；解码后的模拟音频信号经由两只OPA-1678组成的缓冲/整形/滤波/放大，然后进入NE-5532运放模块进一步扩流放大后，将纯净的音频信号送入到后级功放电路进行进一步的电流扩容和功率放大并输出去推动音箱发声。

OPA-1678运放是美国德州仪器TI公司新构架的场效应JFET音频专用的发烧运放OPA1678，此运放中频及人声的听感比较圆融醇厚，有较浓的胆机韵味，音质特别细腻温润。而且声音中的多元泛音也相对较多，听感顺滑圆融，极少毛刺。聆听天逸HI-FI试音碟中蔡琴演唱的《机遇》一曲，歌声有非常明确的辨识度和“蔡琴味”，声音的磁性饱满、歌声醇厚浓郁；听发烧靓碟童丽演唱的君再来2中的《山茶花》、梦江南专辑中的《牧羊姑娘》、《有见雨夜花》等歌曲时更能体现童丽唱腔中的声音非常的甜美细腻、晶莹通透，歌声清晰绚丽，阳光美艳，极富穿透力......

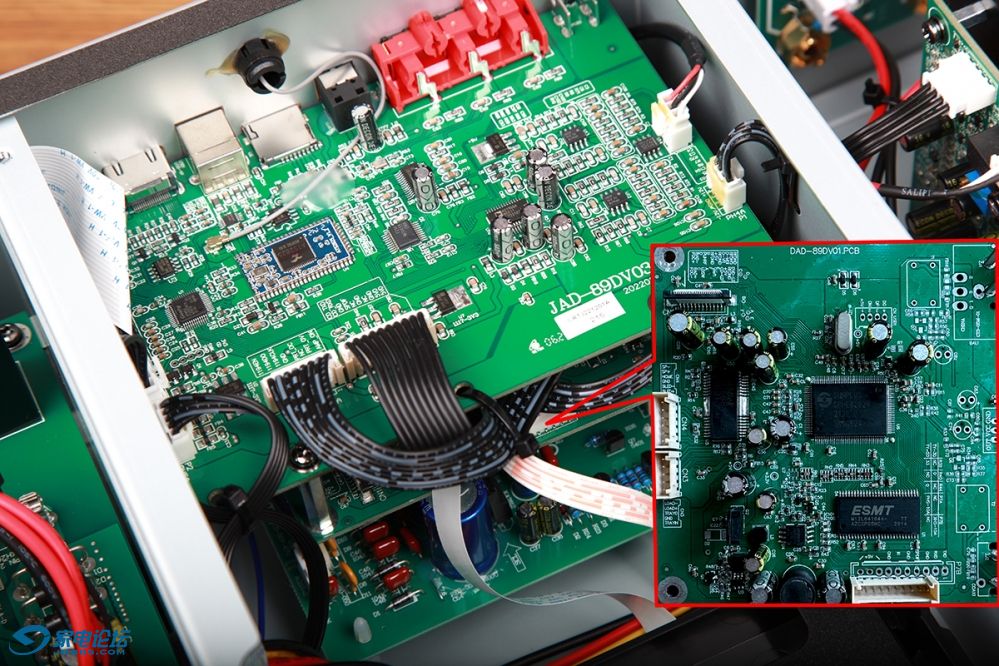

位于三层叠装中间的印制电路板为CD机的伺服/控制电路，总控CD机的所有功能，对应的机械转盘为日本三洋机芯，马达驱动芯片为AM5888S-L/S，储存芯片为ESMT M12L6414A，以及SUNPLUS的SRHE8202R大规模单片机处理器及大量优质阻容原件等，印制板焊点光洁牢固，一看就知是自动化程度很高的智能贴片波峰焊流水线的杰作。

CD机芯的机械/电路方案为日本三洋专业级 CD机芯电路方案，该方案经过长期的使用检验证明其机芯运行平稳可靠、读码和纠错能力强大。天逸的专业独立CD机基本都是采用这种机芯方案，多年使用后确认运行平稳、读碟和纠错能力都比较强、质量上乘、稳定可靠。

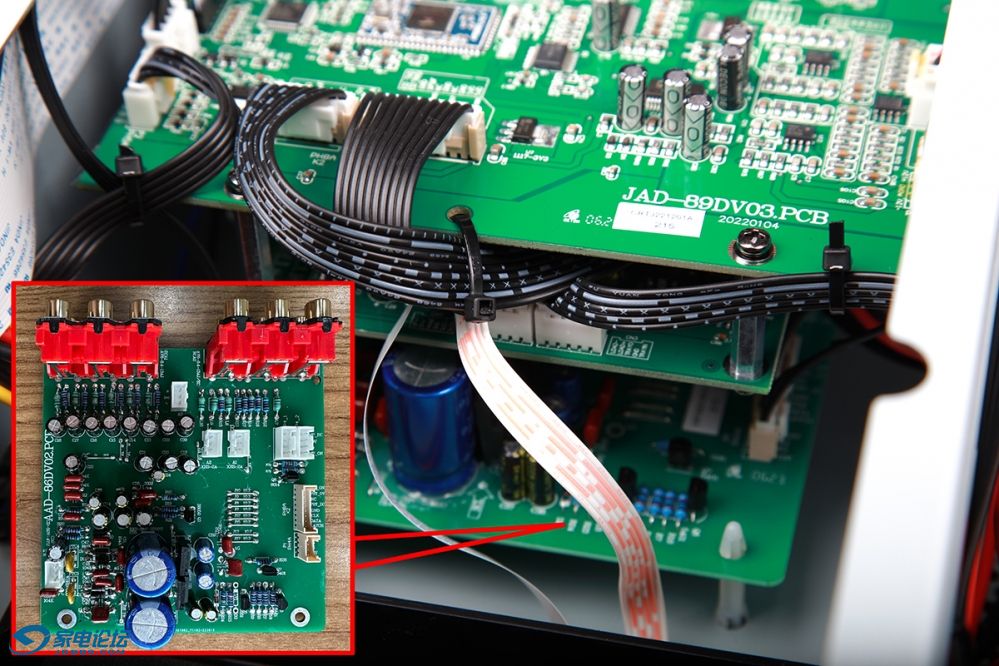

位于三层叠装下层的电路板为外接输入模拟音频信号的分离元件前级放大电路，音频小信号在这里完成10倍放大后输入到后级功放电路板进行进一步的音频功率放大输出......

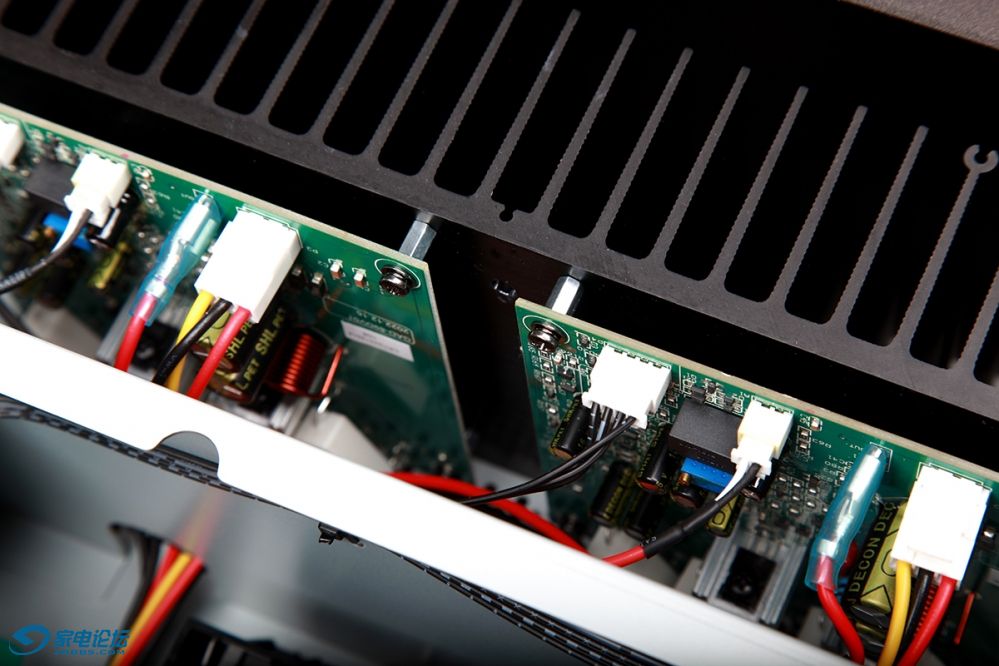

至于位于功放右侧，就是AD-89D的功放主场了，这里矗立着一块巨大的经阳极钝化染色工艺精加工处理的铸铝梳状散热器，以及紧贴其上的两张左/右声道功放电路板，电路板上的电子元件都为小型的贴片元件，经由程控自动化波峰焊流水线接贴片于其上，焊点光洁，工艺先进，可靠性极佳！

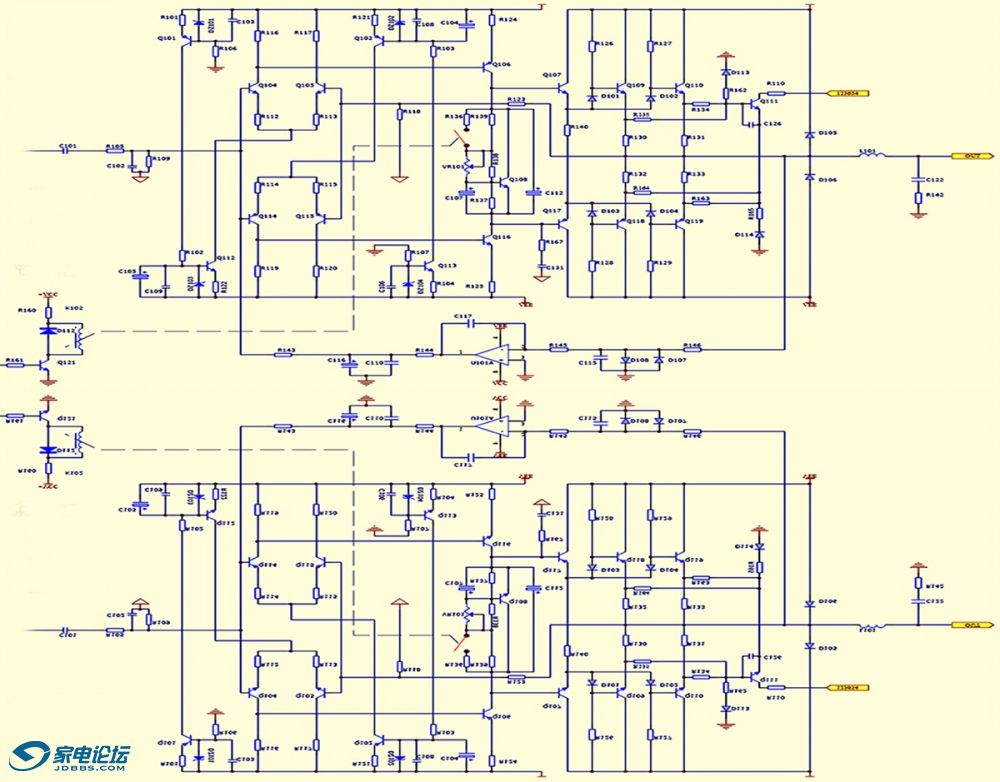

笔者根据其印制板实物大致还原出功放的主体电路：其后级功放电路为非常典型的中端高保真功放电路：双电源对称、第一级为典型的差分电压放大，第二级为共射扩容放大，第三级为偏置设定及温控补偿，并采用直流伺服以大环路动态负反馈电路进一步减小整个电路的失真度，末级经进一步过扩流后以两级达令顿推挽功率放大的形式输出：每声道由两对韩国KEC大功率对管KTD1047/KTB817担纲功放。全机共用了8只大功率管。功率可谓充沛！

KTD1047/KTB817是专门为高保真音频功放开发的大功率对管，其关键指标如耐压（Uceo/V）/电流（Ic/A）/功率（Pc/W）分别为160V/12A/100W，这三项指标有两项已明显高过东芝经典大功率管2SC5198/2SA1941（140V/10A/100W），音质音色的听感两者比较相似。整机用了4对KTD1047/KTB817大功率对管，可以提供信噪比大于95dB、频率响应范围为10Hz-50KHz、整机失真度小于0.05%、输出功率为2X130W （8Ω）或2X180W（4Ω）的充沛功率去推动所搭配的HI-FI音箱发音重放音乐。

此外，AD-89D还有两个比较有意思的发烧设计，其一是继承了天逸自创的背板前后级电路用金属U型插销连接，这种友好的设计可以满足发烧友在此处拔掉U型插销将合并式功放变为前后级分体式功放的，从而满足在此更换任意品牌（或电子管、或晶体管）的独立前级放大器，以感受不同的音质音色和不同的音响韵味，提升音响组合的档次。

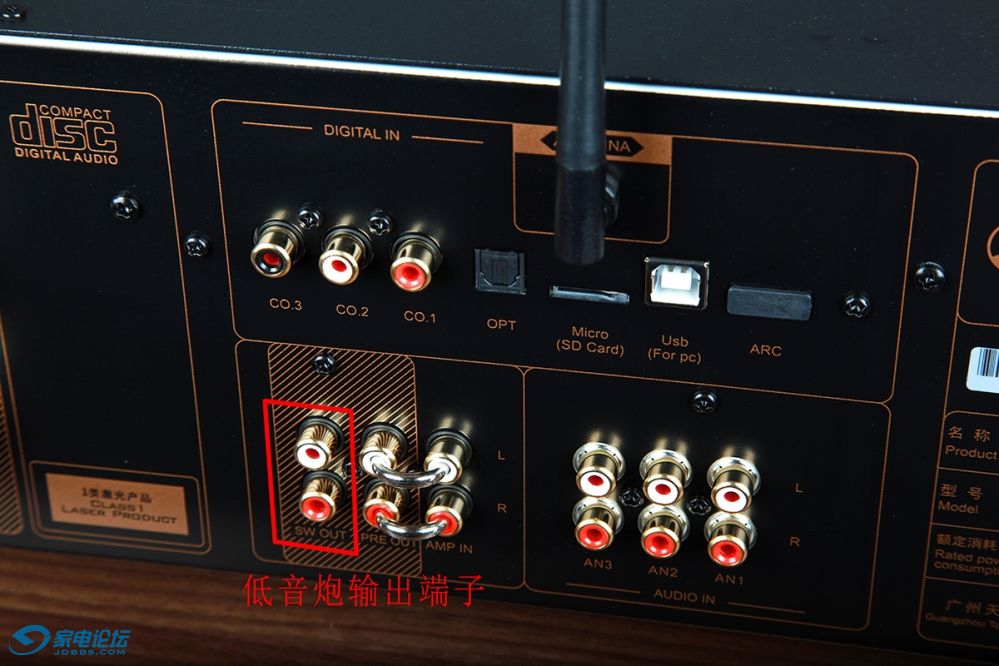

其二是专门设计了SW OUT低音炮输出音频信号端子，这对于听惯了2.1声道多媒体音响的重口味低频癖发烧友而言更是投其所好的设计，只要用莲花端子信号线将其接入到一只大功率有源低音炮音信号输入端，即可以将整套HI-FI音响组合变身成非常实用的2.1高保真音响系统。这对于习惯了听2.1系统电脑多媒体音响的朋友来说，也算是一种另类的HI-FI玩法，毕竟有很多年轻人钟情于低音更加的浓郁，更加的震撼。

其三就是该机都有的HDMI ARC音频回传功能，只需在此用一根HDMI线和大屏幕电视的HDMI ARC端口相连，作为电视机的辅助音响伴侣，将极大的提升用电视机看电影电视的声音效果，声音饱满、宏亮，音质音色俱佳，一定可以带给您非同凡响的超级享受！

此次的HI-FI组合搭配为极简模式：一台AD-89D功放，就囊括了几乎所有的音源，简单清爽，只需搭配一对音箱即可。我为其搭配的音箱是天逸最经典的HI-FI落地式音箱“童笛2号”，该音箱我已玩了多年，非常熟悉它的脾气秉性，音质音色都很不错，听感值得信赖......

关于该AD-89D HI-FI功放的试听感受：

试音的第一要素就是检验重播音乐的音质是否细腻、油润、精致、顺滑？作为万琴之王的钢琴和小提琴的音质音色是最能表达其意、也是检验HI-FI组合音质音色是否好听耐听的试金石。此时正值三月，窗外春光渐浓，暖阳如醉，我应时应景的挑选了一张不久前购得的拿索斯Hi-Res音乐特辑《不负春光》。选播其第一首：贝多芬 F大调第五小提琴奏鸣曲，俗称《春天奏鸣曲》。

这首《春天奏鸣曲》中，曲中钢琴与小提琴的声部内容并重，角色互为主次，互相竞奏又相互交融，一唱一和，相映成趣！在这套音响的演绎中：钢琴的琴声极为饱满晶莹，小提琴的琴声丝滑圆融，韵律通透美艳犹如万里蓝天中的春阳，乐曲时而柔和抒情，时而振奋昂扬，十分生动地描绘出了一幅春意满园、桃李竞放的春之盛景，音乐味十足，有极强的画面感......

人声的听感表现也是验证一套HI-FI音响音质音色听感的最重要部分：此次我选择的是由世界著名巨星歌手席琳·迪翁演唱的《泰坦尼克电影原声》CD碟。席琳·迪翁凭借泰坦尼克电影中的一首主题曲《My Heart Will Go On》（我心永恒），获得了第41届格莱美奖“年度歌曲”及“年度制作”大奖，并获得了年度“最佳流行女歌手”等大奖，在商业和演艺事业上取得了巨大成功。除了格莱美奖之外，《My Heart Will Go On》还获得了奥斯卡最佳电影歌曲奖，并且在其他多个音乐奖项中获得了提名和胜利......

作为超级巨星的流行女歌手，席琳·迪翁的歌声丝滑圆融如行云流水，神韵天成。音质非常干净通透、音色非常完美；明亮且富有厚度、音域宽广、演唱技巧十分精湛。而且此曲的伴奏是以管弦乐为主体，气势磅礴、动态庞大，有相当强烈的渲染力，以至于后来不少古典音乐作品集锦唱片中，也把此曲视为严肃题材的作品选入其中，可见其地位不凡！我也曾多次将此曲作为HI-FI器材的人声试音天碟来试听检验器材的真实水平和美誉度。此次选择在AD-89D上重播此碟来验证其人声演绎水平，感觉AD-89D在演绎此碟时的音质音色以及音乐的韵味、明亮度还是比较令人满意的。

动态范围和声场广袤的检验：我选择了播放柏恩斯坦的管弦乐曲目《The Magnificent Seven》，用以检验AD-89D功放在播放大动态交响乐的气势、声场还原能力以及面对面大动态时的瞬态响应、音乐解析力等等......

《The Magnificent Seven》是一部上世纪1960年的美国西部片，根据黑泽明的不朽经典《七武士》改编而成。该片的主题曲同样名为《The Magnificent Seven》，由著名的奥斯卡金奖作曲家埃尔默.伯恩斯坦创作。这首主题曲激情澎湃、节奏欢快，成为了电影的点睛之笔，并广为流传。后来成为了大家耳熟能详的万宝路烟草广告名曲。此曲把美国牛仔那狂放不羁的性格以及令人荡气回肠的壮丽画面描绘得惟妙惟肖，令听众无不热血沸腾。多年之后被音乐发烧友誉为是美国交响乐的代表曲之一，非常出名！用此曲检验AD-89D在播放大部头交响乐时的综合听感表现时：我把音量调整到45左右就已经有了相当不错的声压，声音宏亮，听感充盈：当嘹亮的铜管乐和管弦乐器齐奏时，室内的声压磅礴，声场广袤无垠，雄浑而令人振奋的音乐气场完全笼罩了一切，声音的离箱感也比较突出！音乐的解析力也不错，闭眼聆听：小提琴、中提琴、大提琴群在面前数米以外扇形排开，气贯长虹！而双簧管、单簧管以及园号、大管的声音仿佛离我有数十米之遥。打击乐和嘹亮的军号让人精神振奋......足以说明AD-89D应对此类激情澎湃的大部头交响乐时游刃有余，整体听感不错，没有任何压力！

音源切换至迷你Micro sd (TF 卡）以及U盘插入播放模式，播放我从正版CD碟上抓轨的WAV音乐，继续试听检验AD-89D的低频下潜、动态响应和瞬态响应：播放来自瑞典的《黑教堂》：音乐庄严肃穆，精制录音的一尘不染、纤毫毕现，将教堂音乐本就洁净空灵的音色音场还原到极致。闭眼聆听，一不小心便会沉溺其中，仿佛远离俗世，进入羽絮飘零的纯白国度、从双耳到灵魂都接受了耶稣的洗礼。此时你会顿悟何谓天碟级教堂堂音？那就是由管风琴营造出的低频效果“活生生的扑面而来”，巨大的管风琴声所营造出的音场非常的宽阔，那是一种自然的低频效果，没有打击乐“生猛”，更不像纯粹的电子合声所营造出的低频那么“虚张声势”。它的质感极其强烈，音浪就像涨潮时的余波，有序的“层层压上”而不是一股脑儿的涌向岸边。中低音部下潜很深、很扎实、力道绵密霸道、弹性十足！

由于AD-89D功放特别设计了低音炮信号输出端口，此时我有意在组合中增加一只天逸新款的风暴4000有源低音炮，其低频效果立马就显得更加的震撼！换放老鹰乐队的《加州旅店》及《电子贝多芬》时，低频更是如层层浪潮滚滚而来，质地结实的低频大鼓和蓬松的贝斯和弦所酿造出来的浓郁低频有非常漂亮的弹性和勾魂的雄浑之力，混合着晶莹透通的钢琴声和高亢美艳的小提琴协奏，整整谋杀了我一下午的宝贵时间还是意犹未尽，深信以AD-89D为核心的这套中档HI-FI器材的实力与听感的确无愧于HI-FI器材的称谓，相当不错！

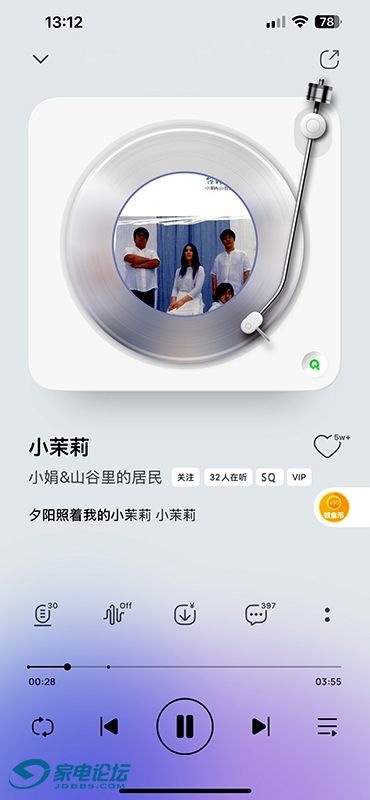

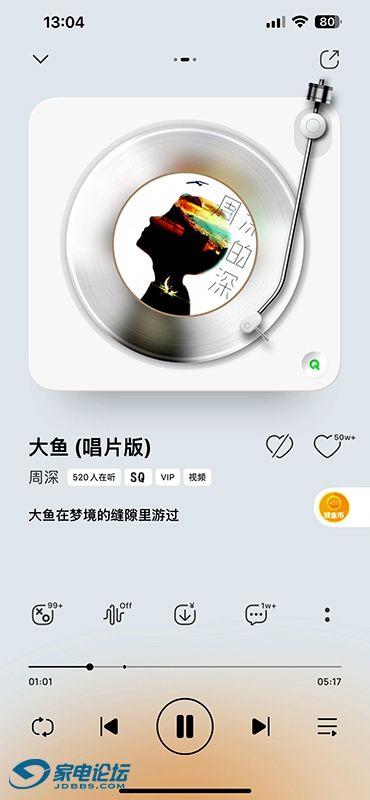

随后我将AD-89D切换到蓝牙接收状态，通过APP和QQ音乐播放了几首经典流行歌曲：如小娟与山谷里的居民专辑中的《小茉莉》、李健的《抚仙湖》、周深的《大鱼》、赵雷的《南方姑娘》、《成都》等.......

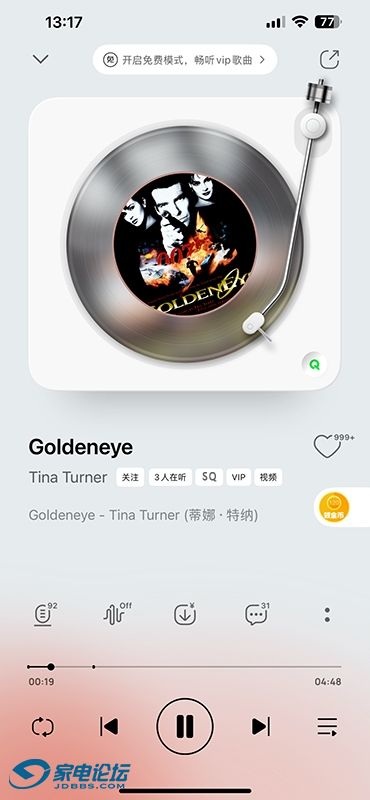

以及犹太女神 Esther（伊斯特·奥法林）演唱的La Vezina Catina（邻家女孩）、Aaron Neville演唱的SOMEWHERE,SOMBODY（某人，某处）、美国摇滚乐主母咆哮母狮Tina Turner演唱Golden Eye奥斯卡电影《黄金眼》主题曲等等......所听到的人声和配乐都非常的细腻、晶莹通透、甜美圆融、节奏明快、大气磅礴，歌声犹如天籁般非常的鲜活动听，仿佛是在春日午后的暖阳下品尝一杯香气迷人、口感浓郁的明前茶一样让人心旷神怡，宠辱皆忘......
