新颖娇小的天逸HI-FI新品:AD-60功放写真及使用感受

2024-7-8 09:40| 发布者: 家电论坛 |原作者: 辨机

新颖娇小的天逸HI-FI新品:AD-60功放写真及使用感受
图/文:辨机
一直以来,HI-FI音响器材都是非常讲求血统传承的,其内容包含音质音色的风格/韵味传承,同时也包括外观及设计工艺的传承。以至于很多HI-FI名机虽然经历的半个世纪长达几代的更迭升级,但其根本的血统基因也能在每一代产品得以或多或少的体现,尤其是HI-FI功放或音箱。以至于人们单凭一眼一耳就能八九不离十的判断出这是那个品牌的产品,很多知名的HI-FI厂家借此早已形成了自己的印象“风格”,固守着昔日的辉煌以品牌辨识度博得爱家的欢心。然而随着时代的进步、科技的日新月异以及消费群体精品化审美情趣日渐浓盛,HI-FI器材早已不是那些“发烧友”只追求音质音色不关注外观的“发烧音响”时代了。外观颜值作为现代美学的标志,早已深入到人们日常生活的方方面面,如今的HI-FI器材不仅仅要求听感上的音质好、音色美妙,消费者对外观颜值的看重,往往会在最初瞟一眼的瞬间就决定了购买意向。音质加颜值,正是时下选购HI-FI器材的新标准,尤其时下玩HI-FI的群体日渐年轻化,他们更看重HI-FI器材中有更多时尚的元素和高颜值的加持。因而许多传统的HI-FI厂家也开始尝试在传承的基础上寻求突破,然而对于HI-FI器材的外观设计大多都比较严谨且千篇一律、千人一面,新面孔极难被众生认可。这需得厂家大胆姿肆、不守成规,逞才摛藻,妙手琢珠,方能笑傲江湖!作为在国产HI-FI领域卓有建树的天逸音响,从去年起也开始了在HI-FI功放的外观设计上进行了大胆的设计探索,力争求新求变,设计出偏重于年轻化、时尚化、小巧玲珑、既新颖跳脱又意蕴深远的精品外观。之前的AD-89D功放就是一个倍受好评的尝试。借此东风,天逸最近又推出了第二款新面孔的HI-FI功放AD-60,希望能以它的小巧精致、时尚典雅、功能实用等优势来博得众多年青一代音响爱家的青睐。



对天逸新产品AD-60 HI-FI功放的整体印象和详细解剖:
AD-60功放最大的特点就是精小玲珑,非常适合听音环境不大的二人世界、单身贵族或书房近场聆听高保真音乐,它的三维和天逸曾经最“小巧”的HI-FI功放放在一起比较,其体积几乎减少了1/3,全铝合金的箱体结构紧凑,加工精细。极简的设计风格让人倍感清爽,铝合金拉丝面板上仅有一只加工得珠圆玉润的电源按钮和一只音量旋钮,配上黑色的亚克力湖蓝色数码显示屏,将时尚、端庄和洁净演绎到让人有“眼前为之一亮”高度!以至于自以为是颜值控的我也比较中意!

正所谓麻雀虽小,五脏俱全,别看AD-60的体积和AD-66Dpro 相比体积小了3/1,但它的功能居然一样不少,从机器正面和背板的显示屏和诸多接口就能看出,它同样具备高保真数播、发烧级数/模解码、高保真的功率放大、非常实用的耳机放大等多功能为一体,支持蓝牙5.0,U盘/TF卡本地播放、APP操控,支持光纤、同轴、USB-Audio等多组数字信号输入,支持红外遥控和手机APP对于功放主体的各种调控与操作等诸多实用的功能。唯一不同的是,AD-60的功率储备和音频输出功率比AD-66DPRO小了一丢丢,我们可以简单的将其认定为它是AD-66 DPRO的迷你版。体积虽然娇小,但音质音色和整体听感与其同样非常的细腻好听和大气磅礴!以至于小环境近场盲听高保真CD唱片,让人几乎无法区分出两机有何明显的差别......

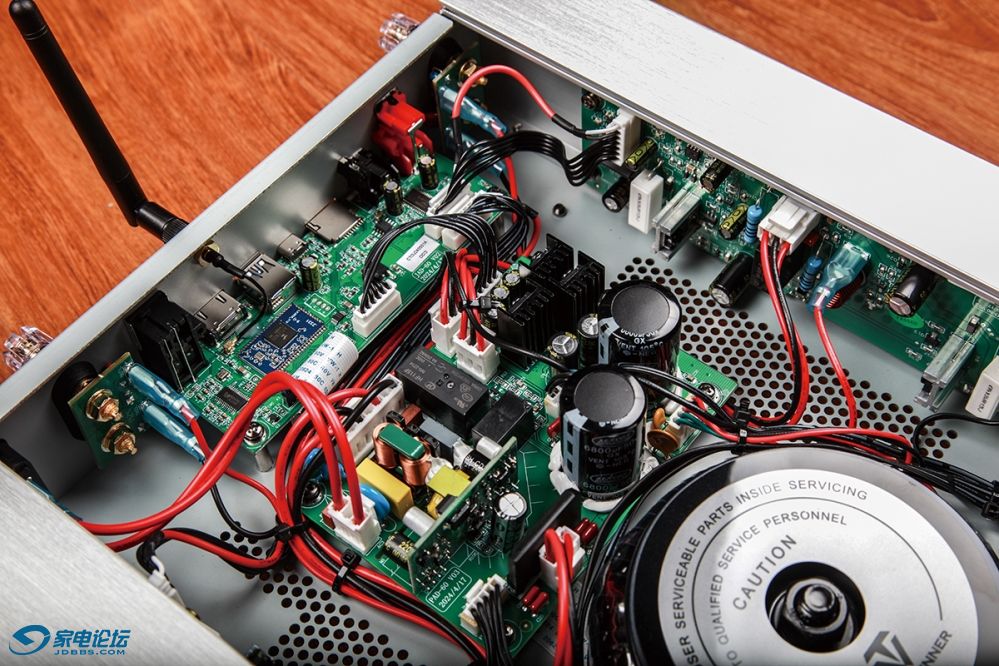

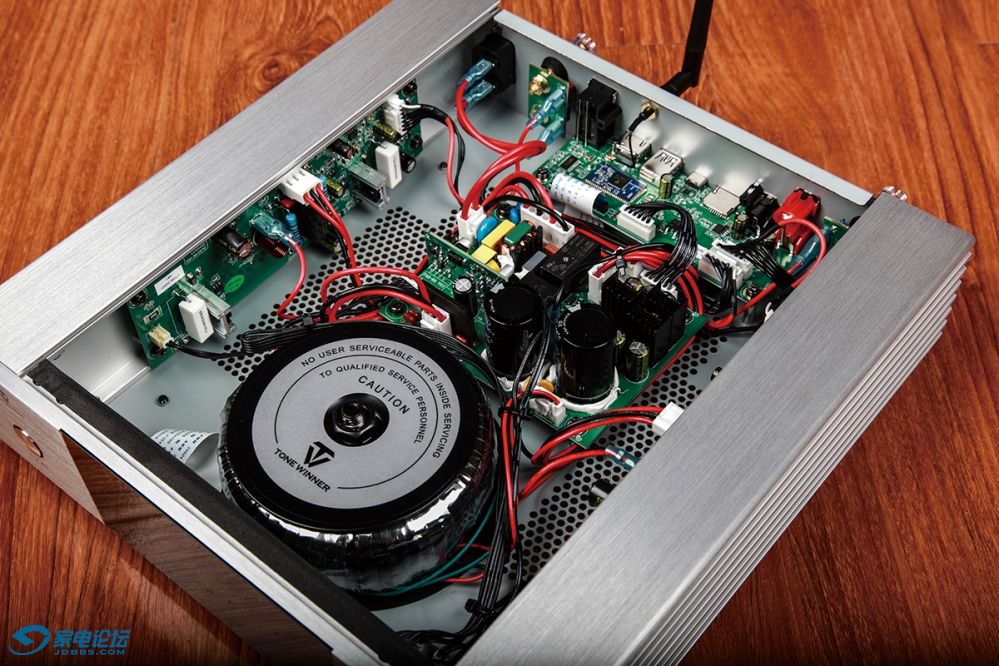

打开AD-60的上盖板仔细查看,箱体虽说小巧玲珑,但相应的电路印制板却是量体裁衣般非常得体,整机电路的设计分为五大主体:分别是模拟音频信号输入与数字音频解码及蓝牙接收电路板、主体左/右功放电路板、储能供电电源及110V220V专利双电源管理系统板、以及面板的液晶显示电路板。机箱内的电路板排布井然有序,整洁美观,各种电子元器件填充占有率充盈饱满,显得专业、美观养眼。可赞的是:除了体积相对庞大的巨型环牛占据着功放前方不小的空间以增强功放的防震重心外,各电路板周边依然留有足够的空间有利于机内的空气流动散热,这是小体积功放设计所必须的要素,不仅有利于长时间高功率大声压的工作散热所必须,也有利于降低功放各部分电路的相互干扰,降低功放的本底噪音等等......
位于功放后侧的信号输入数字解码板上,仔细观察,该电路板上集中安装了以ATS2835X集成芯片为首的5.0版本蓝牙模块,这是时下最主流的专业级高保真蓝牙音频芯片,集成了蓝牙控制器(包括射频和基带)、电源管理单元、音频编解码器等模块;支持LE Audio,延时低至20ms,支持双向的高清语音传输,支持多声道无线传输,支持经典蓝牙和LE Audio共存;支持全格式音频解码和丰富的音频后处理技术,让声音有着更高的还原度和保真度。更重要的是:蓝牙5.0传输速度和有效传输距离均比蓝牙4.0更快更远;其传输速度相比之前4.2蓝牙芯片,5.0的传输速度是它的两倍,上限达到了2Mbps,而且更加稳定,也能兼容老的蓝牙版本,功耗更低,续航能力也更好;有具体的资料表明:5.0版本在无遮挡的理想环境其传输距离理论上可达300米,是蓝牙4.2的4倍。让AD-60的蓝牙播放功能得到了不错的音质和稳定的听感体验。

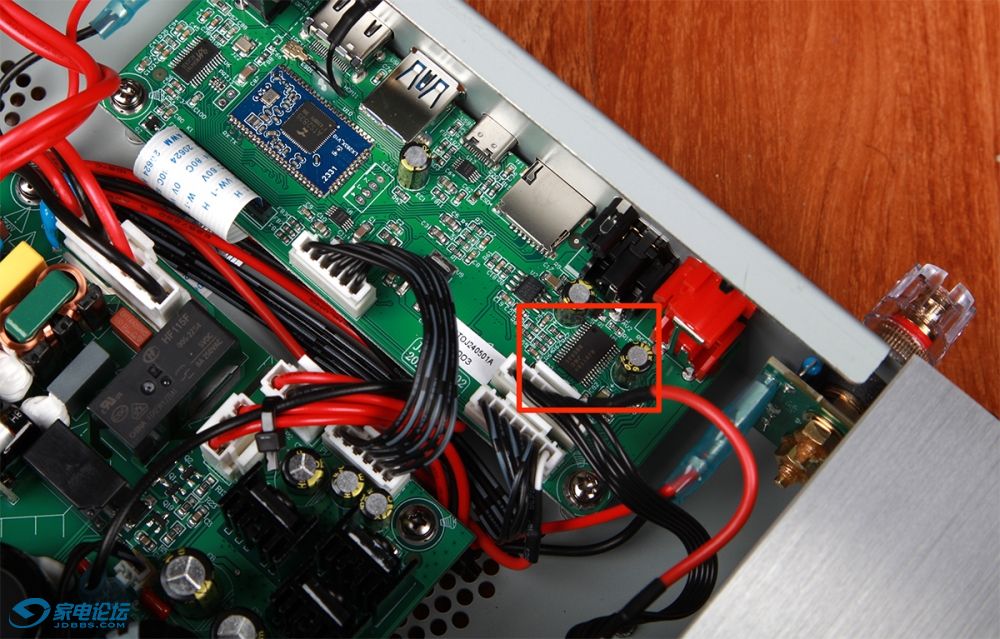

AD-60的光纤及同轴输入的数字信号处理芯片,依然选择的是由美国Analog Devices公司一直在产、性能和听感效果双优的AD1955解码芯片、配合精度和稳定性极高的石英晶体振捣器来担纲。该芯片拥有24bit/384KHz多比特∑△D/A转换能力,可提供动态范围极大,失真度小于-110db,背景噪音几不可闻的听感效果。是一枚迄今为止音响圈评价甚高、非常发烧的D/A转换器。这部分电路的升级主要是体现在解码输出的前置运算放大器。AD-60前级运放选用的是两枚美国德州仪器TI公司新构架的场效应JFET音频专用的发烧运放OPA1678,此运放在 1kHz 时可实现 4.5nV/√Hz 的低噪声密度和 0.0001% 的低失真度,从而提高了音频信号保真度。它们在 2kΩ 负载下还提供 800mV 范围内的轨至轨输出摆幅,有效增加余量并实现动态范围最大化。
AD-60的音量电位器选用的是日本原装进口的发烧级电子音量芯片NJW1194,以杜绝机械电位器使用时间稍长就会带来的接触不良、产生噪音的弊端,使其音量调整真正做到了精细和永不磨损。并能同步将调整数据传输到功放面板的湖蓝色液晶显示器上显示出来,为功放的操作控制带来直观、可靠和精确的保障。
主功放电路为倍受好评的HI-FI经典电路,分左/右声道分别布局安装于功放左/右两侧,两对大功率管紧贴散热器,让我无法看到它们的身影。根据印版各电子器件排布来分析,该电路输入级为典型的单端输入、双端输出的差分放大加镜像恒流源负载电路,该电路不仅具有极低的输入噪声,亦可以大大改善电压放大级的电压增益和稳定性,第二级为共基电路恒流源负载,其功能是进一步提高电压增益以改善电路放大级的线性特征和频率特性,使动态大、驱动力强、转换速率高、谐波失真小、高频特性得以更宽的延展。在此电路的基础上,特别设计了大环路直流伺服电路和适量的负反馈电路,以确保该机在满负荷工作时的失真度尽可能小,以改善音质的听感,同时也使得整机的各项指标尽可能稳定可靠。
其末级功放设计为工作点可随输入信号变化的大电流甲乙类功率放大电路:其原理可以定性的表述为:当无音频信号输入时功放级的静态电流仅仅维持在保证两推挽功率管不会工作在截止区,而当有音频号输入时,功放级的静态电流将迅速提高至一个较高的大电流工作状态,保证有充沛的甲乙类功率输出。由于功放管任何时候都不会工作在截止区,从而不会产生乙类放大器的开关交越失真,同时因为无信号时推挽管的工作电流不是太大,又避免了甲类放大器的发热量太大的缺点,可谓一举两得。由于AD-60整机输出功率一般不会超过2X50W(8Ω),故而在10-30平方的房间播放比较合适,而在更小的环境近场聆听或用耳放聆听时,由于输出电流较普通的甲乙类电路要大,可视为小甲类,故而音质细腻、音色较为温润,胆味较为浓郁、听感非常舒适......
为配合这种适合于近场聆听的温润圆融的听感,AD-60功放末级的推挽大功率管选用了两对专门度身定制于HI-FI发烧名厂并印有天逸logo的大功率管2SC5198/2SA1941,2SC5198/2SA1941是天逸HI-FI功放中使用频率较高的大功率管之一,著名的高端HI-FI铭机AD-3DPRO+就是使用的这种大功率对管。从厂家提供的测试数据来看也有理由相信它的音质音色是同类型中非常适合于近场聆听高保真音乐的优秀大功率对管。而且这对管子相互之间的配对性能非常出色,指标一致性非常好!易于大量配对筛选且线性度好,增益较高,可以使输出信号有更高的放大比率。听感上音质细腻,背景非常的宁静通透,声音的解析力很好,声音的密度集中,中气十足,频率响应也相对较宽,高频的延展好,细节和堂音都比较丰富。音色方面:偏重于温润圆融的暖色调,音乐味醇厚浓郁,对于流行乐和人声的表现非常到位!
笔者注意到:电路板上所有的电阻均选用优质的五色环电阻和高品质电容。至于供电电源,通常这种玲珑体积的HI-FI功放通常的做法都采用以D类数字电源供电,但为了充分的展现传统模拟电源音质更好、音色油润的音乐味,AD-60依然不惜成本的采用了纯铜线大环牛加储能大水塘的方案:电源滤波大水塘储能容量为15000微法。供电中枢的环形变压器为100W,整机的功率储备应该算是比较发烧和功率充沛的了!
为满足该功放出口海外,AD-60的供电同样采用了天逸专门的双电源自动转化专利技术,实现~110V与~220V电压的自动识别转换,以适应全球通用的供电环境,无论在国内还是在海外皆可正常使用。机内设置过压/过流保护电路,能够在电压超过预设的电压上限值时,使变压器的两组初级线圈保持在串联模式,避免电源电压的误判,防止过高电压烧毁设备,起到保护作用;并增加了低至0.5W功耗的待机工作状态,使该功放在使用上更加的人性化、使用更加的方便快捷、更加的节能环保......
附加功能方面:AD-60设计了标准的方口USB-AUDIO接口电路,仅需一根标准的方口数据线和电脑直连,就能顺利的播放高192KHz/24Bit采样率的高码率音频。因而可以把AD-60当成高保真外置电脑的声卡,将会大大提升PC音频播放的听感效果!

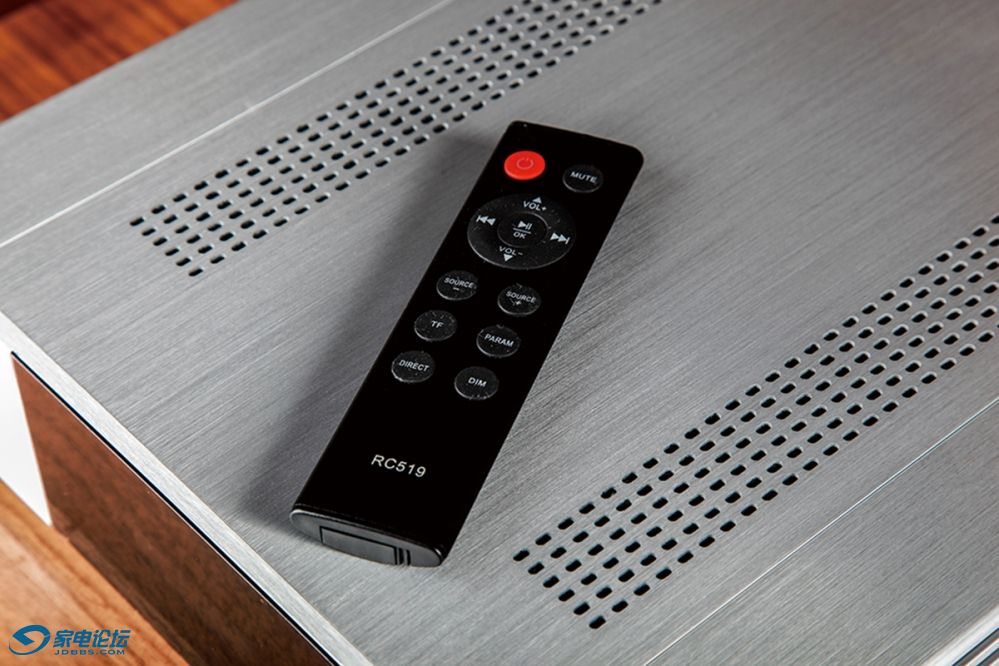

为了使用体验更加的方便和多能,AD-60除了拥有传统的红外遥控功能外,也植入了天逸独有的HI-FI APP功能,可直接手机APP对其调整和控制,其APP的页面观感既端庄又专业,一目了然,使用流畅,功能全面。轻动手指,即可操控功放的音量大小、高低音调整、各种音源切换,一切功能尽在自己的手机APP掌握之中。配合QQ音乐或HI-FI音乐专业版曲库无限,随时选曲。喜欢用遥控器的朋友同样可以手握小巧精致的红外遥控器,一切尽在您的掌握之中。
需要重点说明的是:AD-60功放体积虽小,但它却依然设计了HDMI ARC(电视机音频回传功能)及超低音音频信号输出两个特实用的功能接口,有了这两个特殊的功能接口,该功放就可以很方面的配合客厅电视机组成很实用的2.1系统的家庭影院,以大大提升在家观看电视节目的体验感。尤其是该功放的低音炮输出接口更是超级实用:关于HI-FI功放搭配有源低音炮之举,虽然有一些HI-FI发烧友固执的认为玩HI-FI就是要保证CD录音绝对的保真重放,原汁原味,不带调音台,不带低音炮等等...... 但年轻一代的爱乐朋友就喜欢将重量级的低音炮加持在传统的HI-FI音响上玩2.1,就喜欢玩心跳玩震撼!AD-60特别为大家准备了超重低音输出接口,只要用普通的莲花端子信号线接入一只大功率有源低音炮,譬如天逸新品风暴系列2000有源低音炮,即可以将整套组合变为2.1的高保真系统 。配合具备音频回传功能的高清大屏电视机接通HDMI ARC,放在客厅的电视机旁,就是一套兼顾看电影/电视剧的高保真音响系统,这套非常实用的2.1高保真音响将极大的提升你在家看电视的整体体验。它能既带给您高度保真、婉约飘逸的纯音乐享受,也可以得到滚滚如仲夏沉雷、惊天动地的电影大声压低频震撼效果!
厂家给出该新功放的部分电气指标,体积虽小,但指标却比较漂亮,足以令人刮目:
信噪比:≥100dB/A计权
频率响应:20Hz-100KHz(+1/-3dB)
失真度:≤0.025%(1KHz,正常工作条件)
输出功率:50W/(8欧)单声道 ;80W/(4欧)单声道
整机尺寸:300X335X83mm(宽X深X高)
实际现场试听体验及其感受:

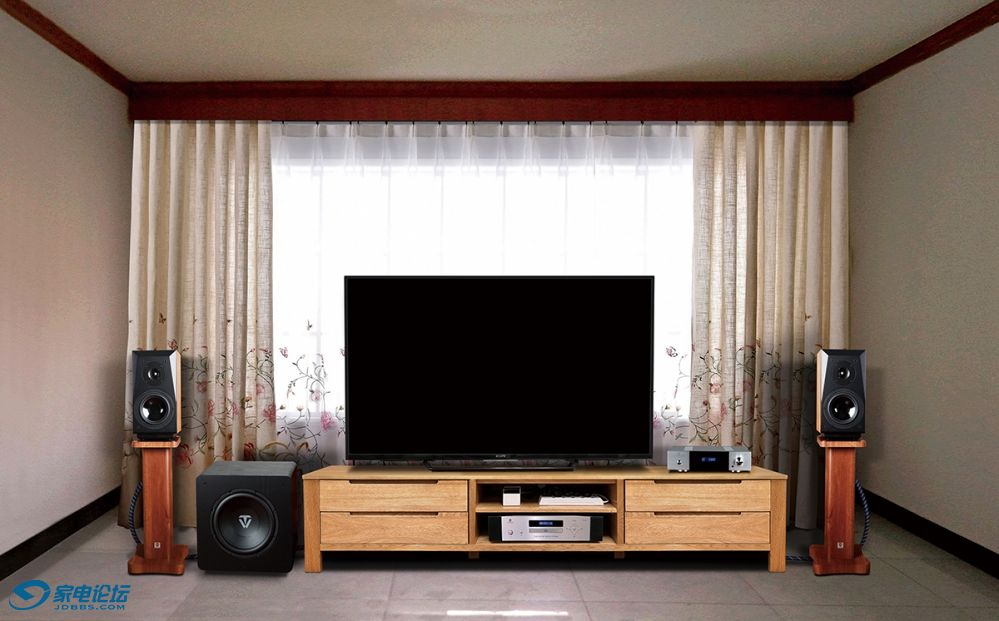

由于该功放娇小玲珑,更适合于在小环境近场播放,故而我将全套搭配搬到了相对较小的试音间,此次搭配的器材为:
1. SONY 65寸的4K电视机一台(客厅必备)
2. 当贝B3pro电视盒子一个(客厅必备)
以下就是新增音响器材了:
3. 天逸AD-60HI-FI功放一台(该新功放分为流光银和曜石黑两种外观可选)
4. 天逸童笛C6书架式HI-FI音箱一对
5. 天逸TY-30 CD播放机一台
6. 天逸风暴SUB-2000有源低音炮一只
7. 丹麦皇家御用B&O PLAY H9动圈式耳机一副
用一条HDMI1.3以上的信号线将网络信号源当贝B3pro电视盒子和SONY 65寸的4K电视机连接起来,再从电视机的光纤音频输出(或电视机HDMI ARC音频回传)的端口用一条高品质的专业光纤线(或一条HDMI1.3)和天逸AD-60功放的光纤输入口(或HDMI ARC音频回传端口)连接起来,(我习惯选用音源输入为光纤输入OPT,这一点很重要,是升级电视伴音最关键的一环);然后用一对无氧铜莲花端子线将CD机和功放连接起来,用一对6N以上的无氧铜喇叭线(笔者选用的是天逸金环蛇成品喇叭线,听感颇好)。将功放和童笛C6书架式音箱连接起来;最后用一对莲花端子信号线将AD-60功放的低音炮输出端和USB-2000有源低音炮的信号输入端连接起来,一套比较理想的客厅高保真2.1声音系统就算升级完成了。

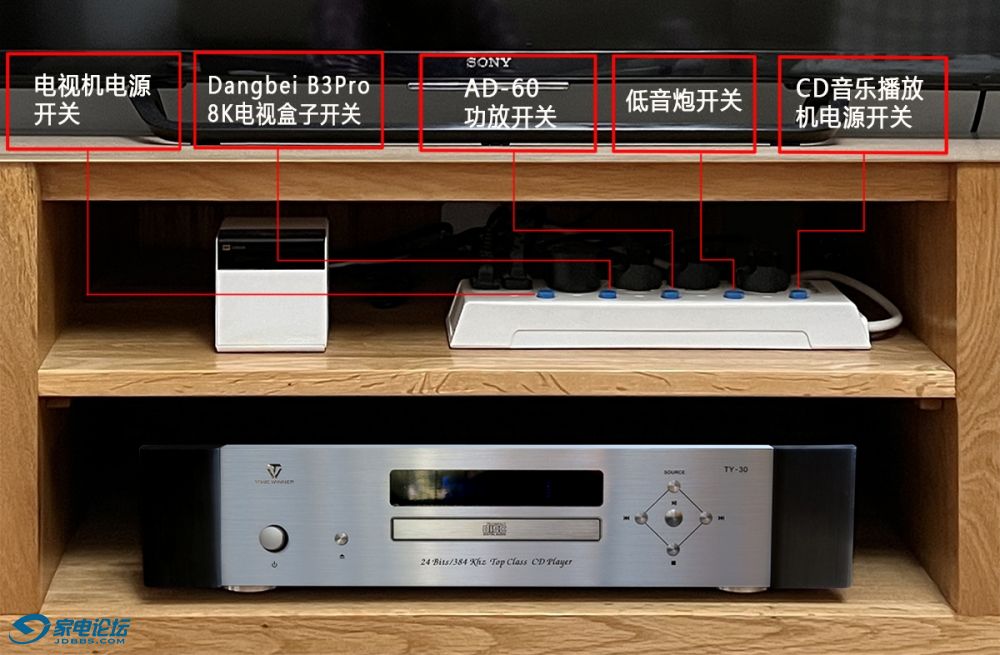

需要强调说明的是:所有器材的供电插头要统一集中在一只排插上,我选用的是飞利浦的5路独立开关供电,分别将电视机、电视机顶盒、功放、CD机、低音炮等按下图所示一一插入取电排插。一次性插好电源插头以后使用就不必以后再反复拔插了。看电视、听音乐时,只需按动相应的电源按钮开关控制各台设备的工作或断电状态,让其各事其主,使用非常安全、方便、快捷。
试听开始:首先还是以CD机为音源播放一些耳熟能详的试听天碟:
播放熟悉的《蔡琴民歌》第一首“被遗忘的时光”:蔡琴的声音特点非常到位,那种略带沙哑但醇厚而充满磁糯的女中音,极好的表达出了蔡琴淡淡的忧伤和静如止水的心情,唱腔中的特有的喉音和换气时的口水声清晰可闻,纤毫毕现,听感圆润但绝对不失质感,声音的结像和口型的大小非常逼真。仿佛琴姐就站在舞台正前方垂手伫立,娓娓道来的向我述说着那段衷肠,一种淡淡的幽怨油然而生…… 这一段唱腔笔者听过千遍,就声音的音质音色而言,肯定可以用优异来形容,而且,这套音响在近场小音量监听时,感觉演绎出来的听感特别舒服,特别油润、特别耐听。尤其有源低音炮风暴2000的加入,在播放第8首渡《渡口》的低频大鼓声非常的浓郁和深沉,低频的下潜深度和鼓皮的弹性堪比中大型的落地式音箱,声音有质有型,颇为震撼!
播放《小提琴幻想曲》(片号:DG449 658-2),这张CD试音碟收罗了9首最受欢迎的从巴洛克时代到20世纪的小提琴名曲,由世界顶级小提琴演奏家精心演奏录音刻碟,其中包括在世界音乐界极负盛名的小提琴演奏大师阿卡多、明茨、卡莱马及俄罗斯音乐大师米尔斯坦及奥伊斯特拉赫等等。播放中我能非常清晰的感受到每一位大师在乐曲中极尽炫技和烂熟的小提琴演奏技巧和奔放的激情,琴声时而油润圆融如飘在微风中的丝缎,时而如浓郁醇香的扑鼻茅台、时而如空气中细若游丝的一缕颤抖,时而又如激情四溢的长江大河……事实上,无论你对小提琴的音质音色有多么喜欢和多么深刻的了解和期待,都无法拒绝这套音响和这张小提琴幻想曲CD碟所营造出来的音乐味和令人一听钟情的音乐魅力和韵味!
播放大部头的音乐剧CD曲目《HI-FI天鹅湖》,这是一张由苏达兹指挥维也纳交响乐团的发烧天碟(片号:DENONGES-805),这张冠以HI-FI名头的《天鹅湖》并非柴可夫斯基的全曲版本,而是在四幕芭蕾舞曲中秸取了其中最精彩的十三个乐章来演奏,且全部都是最受柴迷欢迎的曲目。以我所搭配的这套音响来播放此碟,并非它的音场营造得多么庞大,事实上,以仅仅2×50W(8Ω)的功率输出能力,它所出彩的亮点并非能营造出广袤无垠的声场和震撼人心的舞台气势,但它的演绎确实空前的生动和华丽,整张CD碟听起来非常的细腻和通透,背景宁静,空气感、空间感良好,各部分音乐的发声点定位确切,仿佛整个维也纳交响乐团就活生生的在你的前方列阵演绎,有相当不错的三维立体感。良好的音乐解析力让各部音乐的线条感和通透感充分的展现,同时还不失甜美圆融的音乐韵味,尤其第六段的双人舞乐曲中的小提琴琴生更是充满了让人心醉的柔滑和丝缎一样的光泽,让我十分的受用和深深的迷恋其中……

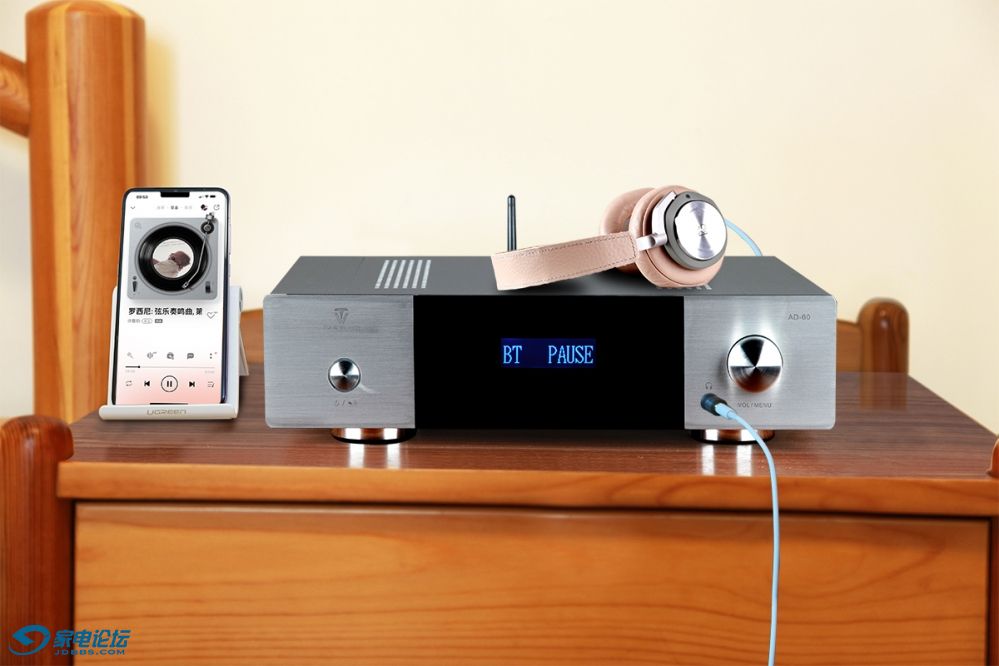

由于AD-60体积小巧,非常有利于搬动,加上该机设计有3.5mm的发烧耳机插口,可以毫不费力的将它带到了我的卧室,安放在床头柜上,所配耳机为丹麦皇家御用B&O PLAY H9动圈式耳机,音质非常细腻、醇正,气势宏大,动态惊人,无论是聆听交响乐、古典乐、还是爵士、蓝调、民谣都非常养耳.....
此时月上树梢,诸事消停,经历一天的奔波劳碌此时也渐渐平复,正是静下心来聆听音乐的好时候,我躺在舒适的床上,打开天逸APP,转换音源模式为蓝牙,在手机QQ音乐中选择了Maastricht Salon乐队演奏的古典乐《小夜曲集》。古典乐中有一种专门在晚上演奏的乐曲,那就是“小夜曲”,据传是源自18世纪70年代在欧洲贵族宫廷里出现的一种器乐重奏或小型乐队演奏的娱乐性组曲,便称之为小夜曲,用现代的语言来表达,也许就是小资情调吧:其风格休闲抒情、明朗轻快,优雅从容,很多曲调都比较平和舒缓,以钢琴或小提琴协凑为主,没有太高的动态和激烈的高低起伏,寓意宁静和沉思的特色......正好和这台功放的近场轻奢品味契合。
我将TY-60的音量调到30左右,播放其中的《托赛利小夜曲》,TY-60的音乐声细腻干净,不疾不徐,不噪不闷,简直是美极了:弦乐群配合着女声合唱团和谐的吟唱,穿插着晶莹通透的小提琴和钢琴及三角铁的清亮之声,偶尔传来几声夜莺的啼唱,配合音乐背景淙淙的流水声,仿佛我就置身夜晚的森林小木屋中,四周薄雾缭绕,窗外满目星空、树影婆娑,如斯美丽的声音湿漉漉、亮晶晶的就这样在我耳畔呢喃,引领我渐渐的进入香甜的梦乡......

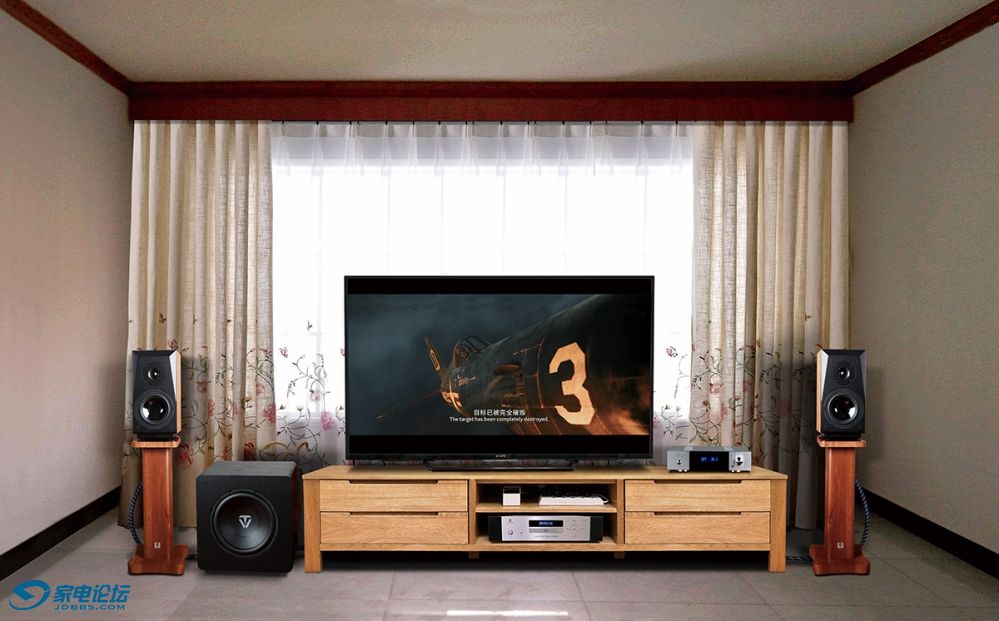

随后用当贝B3pro和爱奇艺奇异果APP为节目源,节选播放了几部气势磅礴、劲爆效果突出的科幻、战争和灾难大片:如声画效果一流的《2012》、奇幻瑰丽音效突出的《流浪地球》、《世界末日》,枪炮密集爆炸震撼的《水门桥》、《猎杀U517》等...... 虽然用这套2.1声音系统来看电影没有全景声的立体环绕效果,但它们所营造的声场和充沛饱满的声音效果,还是大大地加强了在客厅观影的整体效果。尤其低频的量感和质感提升明显,声音的结像清晰,低频的质感突出,声音收发自如,拳拳到肉、针针见血、再没有电影伴音那种单薄、浑浊、含糊不清的听感效果了!而且在枪战大片中的震撼感和现场感得到了大大加强,声场大、爆炸声惊天动地、气浪汹涌!尤其大狙子弹出膛、击中钢铁时的声音听感清脆刚劲,仿佛有无穷无尽的穿透力。随之而来的低频次声波更是连绵不绝、浓郁而持久......

试用表明:AD-60的确是一台玲珑可爱、功能齐全,外观新颖、音质音色不错的HI-FI功放。它的音质细腻,温柔甜美,音色中性偏暖,比较耐听,音乐的解析力也不错,具备高解析力的同时还能不失醇厚温柔的音乐味是它最吸引我的特点。更主要的是它小巧精致的外观让我中意,碍于客厅面积本就不算太大,无法摆放体诸如AD-1APE/AD-1PA之类积庞大的器材。而将这台轻盈的AD-60放在电视机柜上或者搬入卧室床头柜上当高档耳放使用,本就没有丝毫的违和感,何况它的售价也很温柔,平时用它来听听音乐看看电视电影挺好。事实上,笔者这些年也算是阅“机”无数,能让我一见钟情的功放并不多,这台AD-60不错,我喜欢!
