好声音的秘密 —— dCS LINA的柔性线路板究竟有多先进

2024-6-11 17:20| 发布者: 体验中心 |原作者: 体验中心


LINA丽娜的机身宽带仅为Bartok巴托克的一半,也即是1/2标准机身宽度:220mm,但dCS却宣称:Bartok的所有元件都“塞”进LINA这么小的机箱中。要知道,Bartok的机箱内各组线路板已经将机箱内空间塞得满满当当的了,那dCS是如何做到的呢?

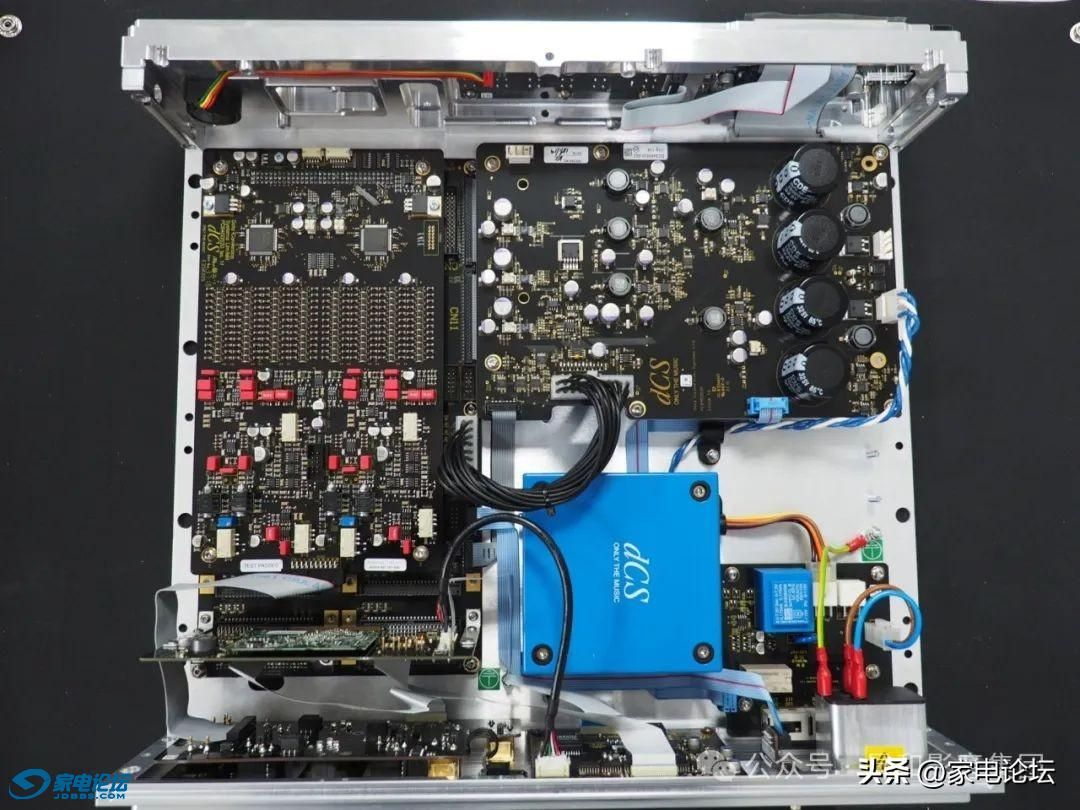

Bartok巴托克机内大大小小的线路板有10块之多,很多线路板之间是采用常规的排线和接插件连接的。

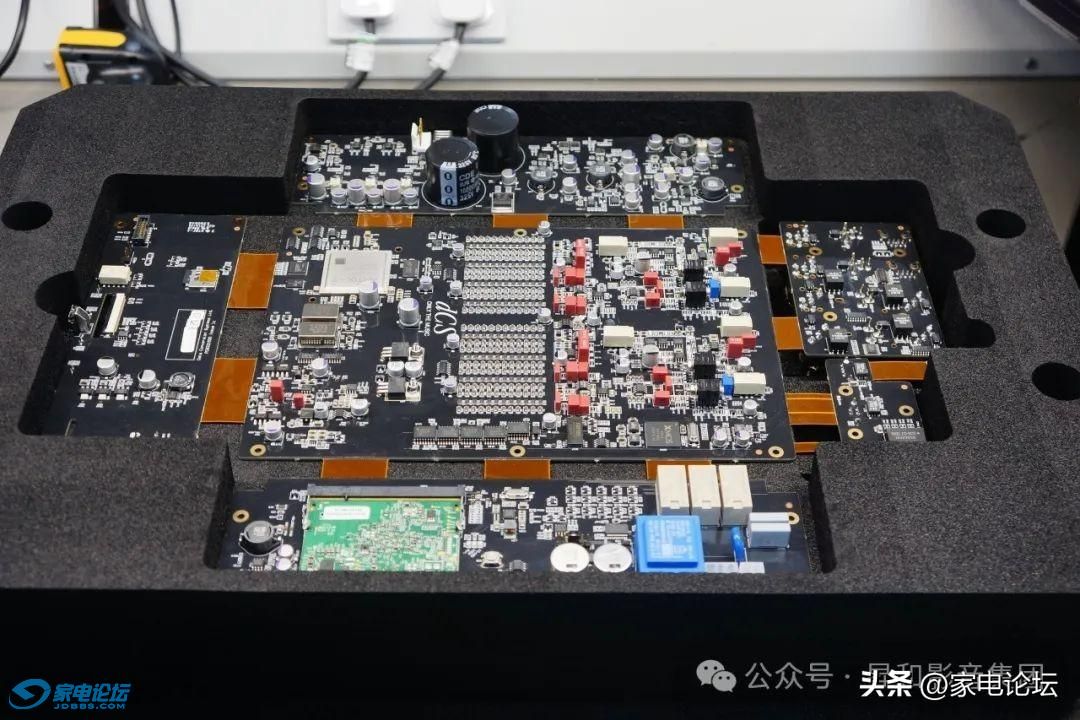

LINA小小的机箱内壁几个面也都装满了大小共7块线路板,关键是这些线路板之间的连接并没有采用常规的排线和接插件。

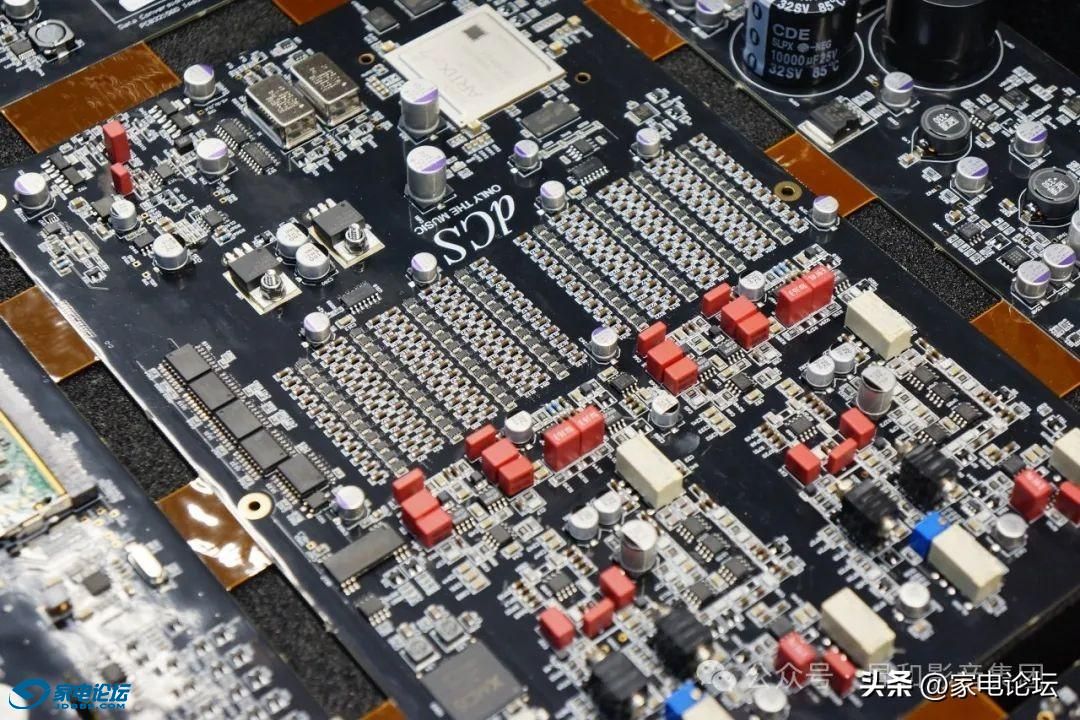

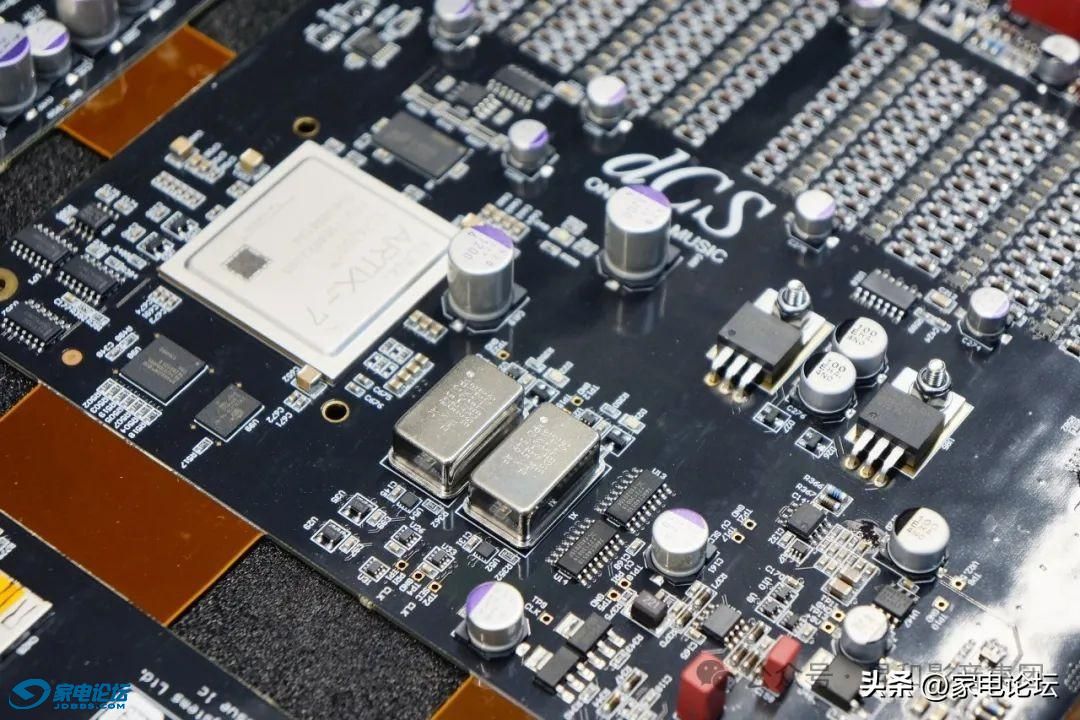

首先,LINA丽娜保留了完整的Ring DAC线路,这项dCS的核心技术由PPL锁相环线路、FPGA(Field-Programmable Gate Array)现场可编辑门阵列、电阻阵列及由全分立元件组成的全平衡模拟信号放大电路等线路组成。同时还内嵌了XMOS界面的USB异步数据传输线路,完美对应DoP和Native原生DSD信号的传输。环环紧扣、缺一不可。

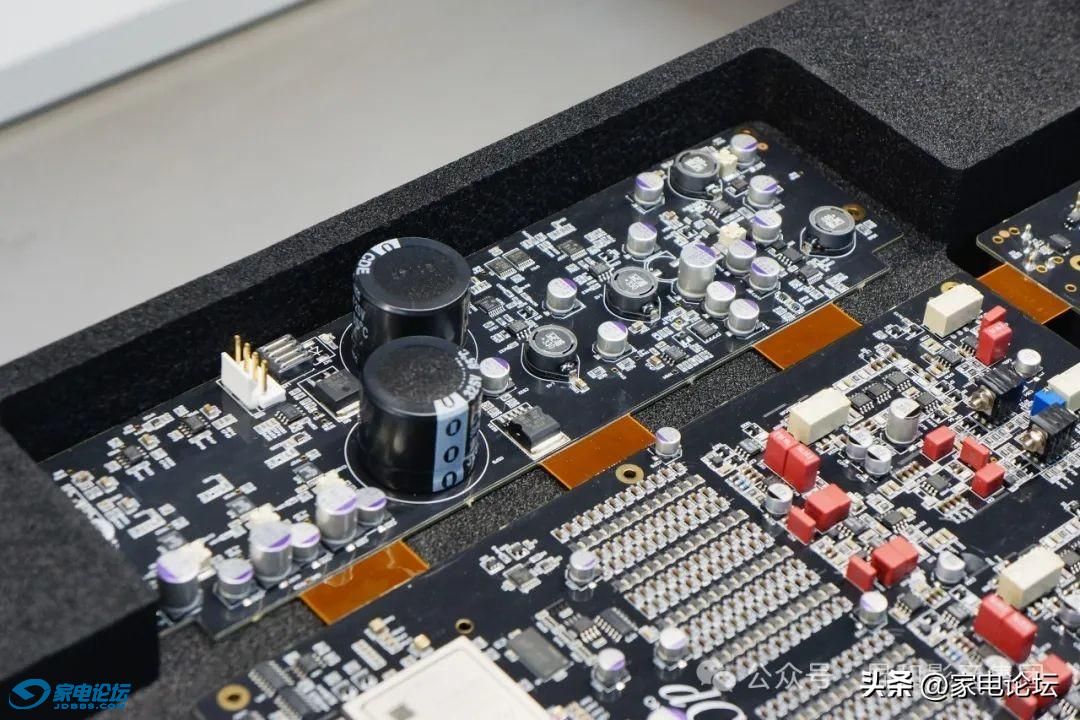

其次,LINA采用重新设计的电源线路板,根据机身侧面的尺寸修改,并且优化线路的排布,让多组电源输出线路分别对应Ring DAC线路主板的各线路位置,令每组线路的独立供电路径更顺畅。

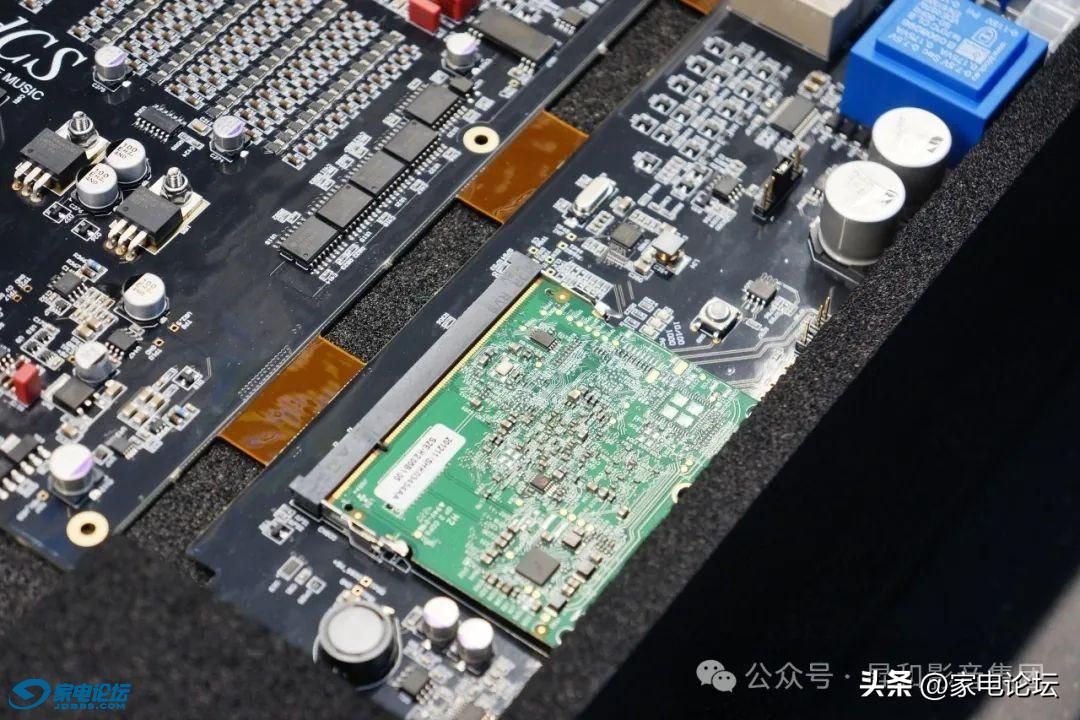

然后,dCS将数播主控线路,以及电源待机触发小变压器集成设计在Ring DAC线路主板另一侧的独立线路板,从而高效地利用机内有限的空间保留了双变压器的设计。


靠近Ring DAC线路主板数字信号部分的位置,则是控制和显示线路板。


靠近全平衡模拟信号放大电路的位置当然是模拟输出线路板,所有输出端子均直接焊接在线路板上,从而避免额外的接线带来音质的损耗。

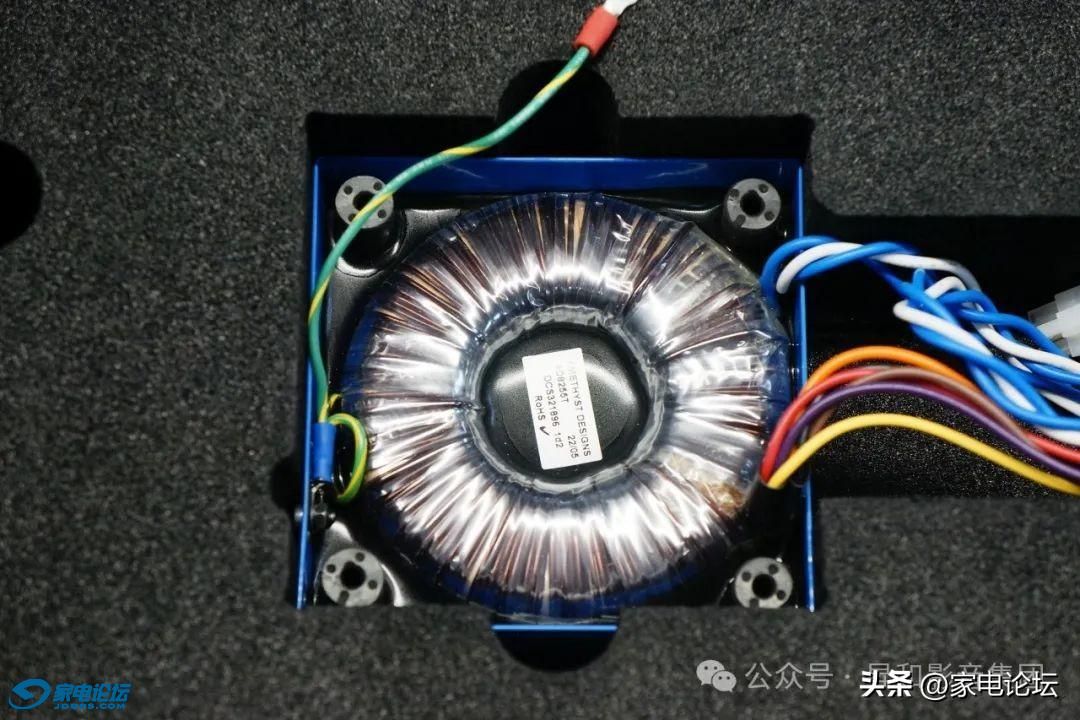

LINA的底座内会安装一只被灌封在蓝色金属外壳内的环形变压器,从物理上杜绝震动和磁场的干扰,为整机提供纯净充裕的能量。

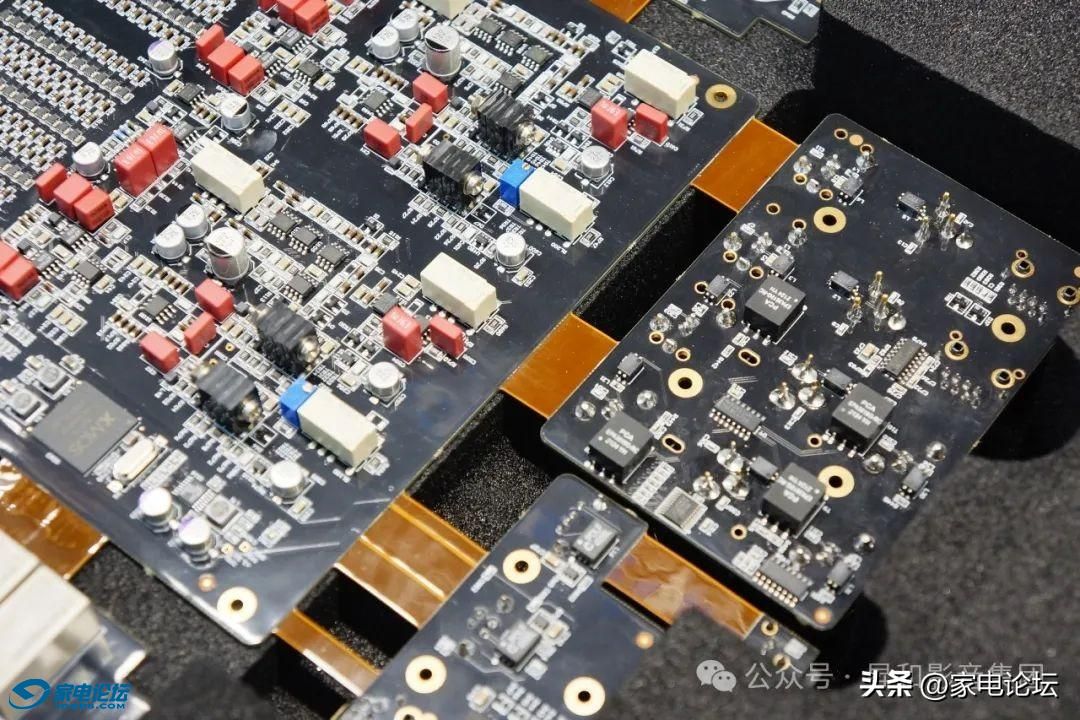

以上的这些线路板之间均经过可折叠的“柔性线路”做中间的连接(图片褐色部分),这些连接完全是由线路板内的线路导体层直接引出的,并非采用任何接插件和额外的排线来连接,因此确保了每块线路板之间的线路连接没有断点,无论是电源供应、数字或模拟音频信号都能够极其顺畅地传输,同时还获得更出色的声音纯净度、更丰富的声音细节。另一方面,通过“柔性线路”的弯曲,可将每块线路板安装在各种的机箱壁面内,从而充分利用了LINA有限的机箱空间,打造立体、高效的架构。在高端音响层面,“柔性线路”的应用可谓dCS的独创,让小巧的LINA可拥有完全媲美大型机的完整性能和出类拔萃的声音表现。
