买了真空泵和表，今天自己抽了一台试手，图文分解全过程，求点评指正~~~~

2015-8-10 12:21| 发布者: 白电编辑 |原作者: primorac|来自: 家电论坛

   为个空调抽真空研究了好久，可参见以前的讨论帖：    自购空调抽真空用的冷媒压力表，求专家建议
   空调内外机连接管路长度有最低限制么？
   要买真空泵了，1升还是1.5升？正压拔管的压力对真空表有损害么？

   今天买的真空泵到货了，花了点时间自己先抽了一台，用自己的设备想怎么抽怎么抽，真爽。

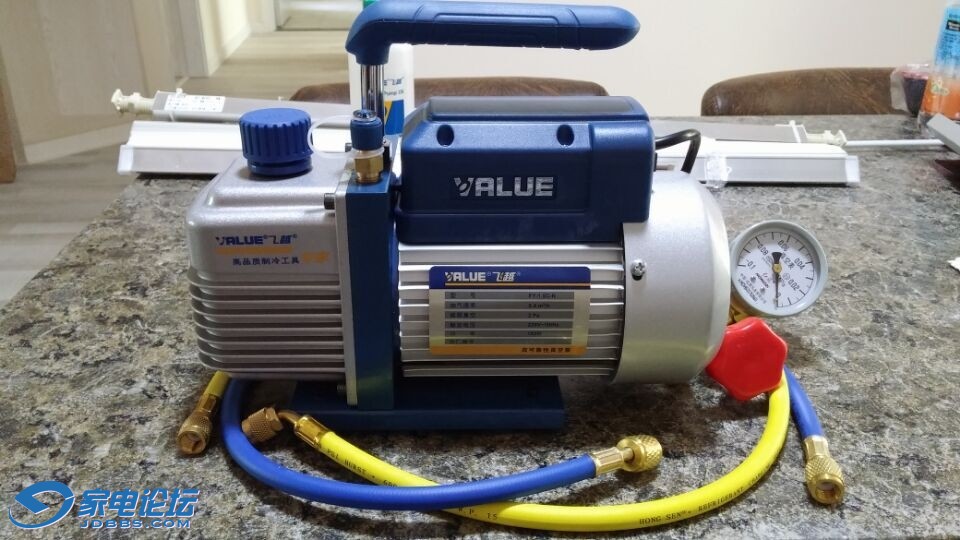

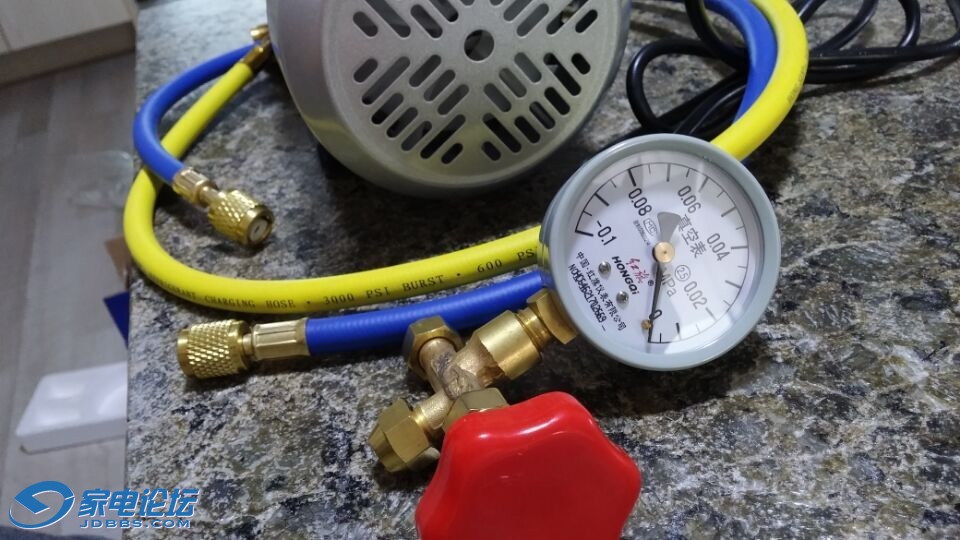

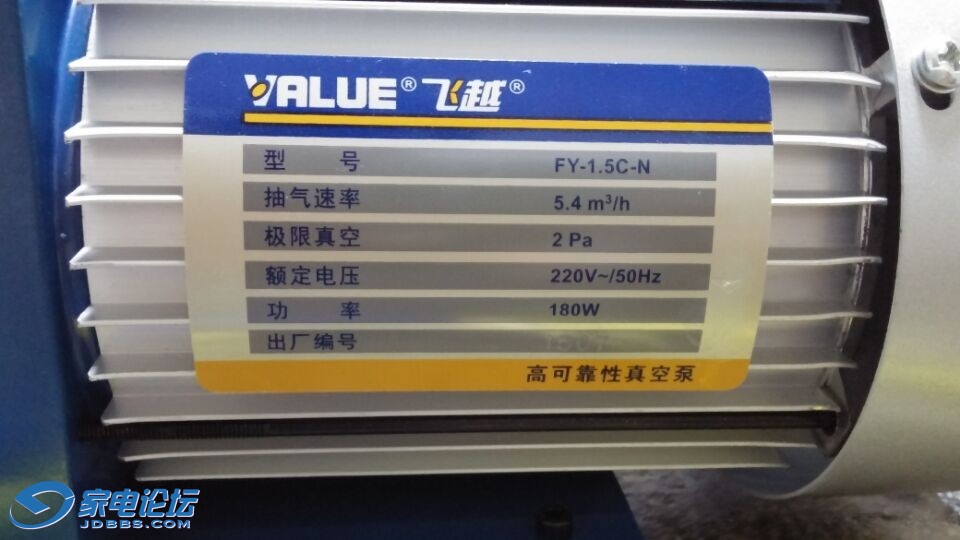

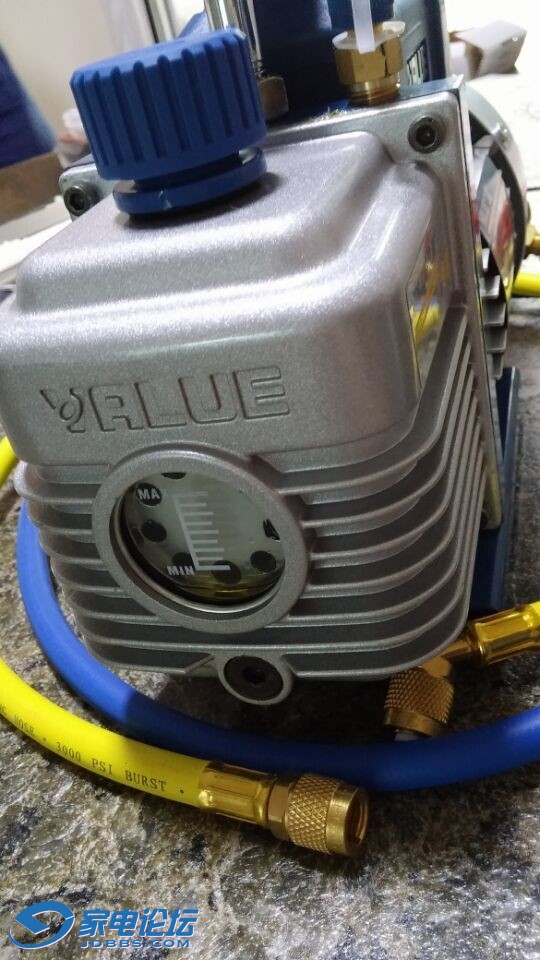

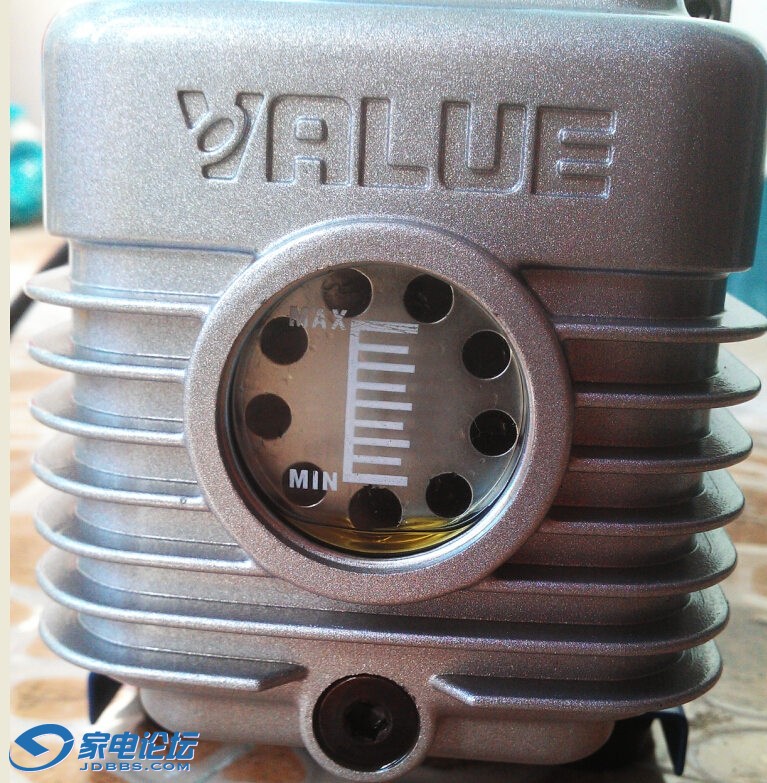

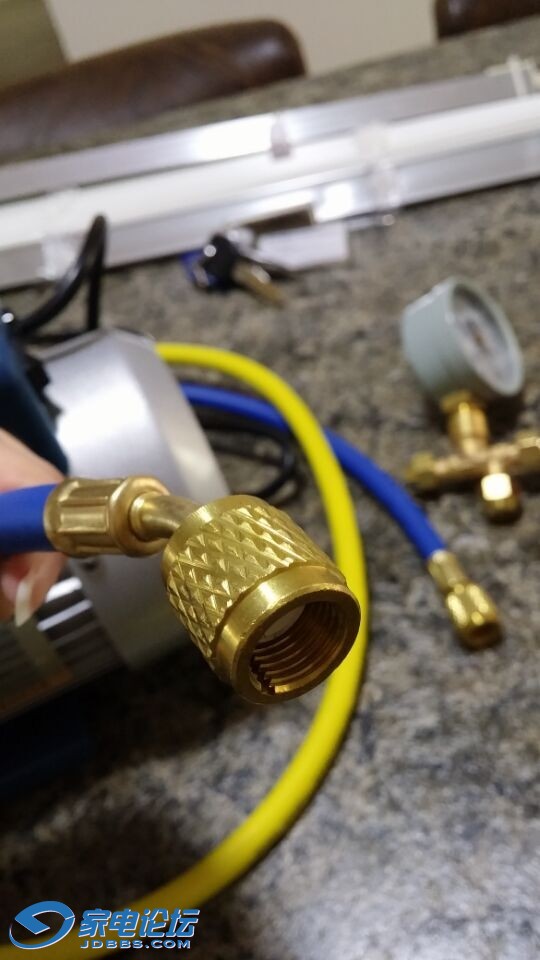

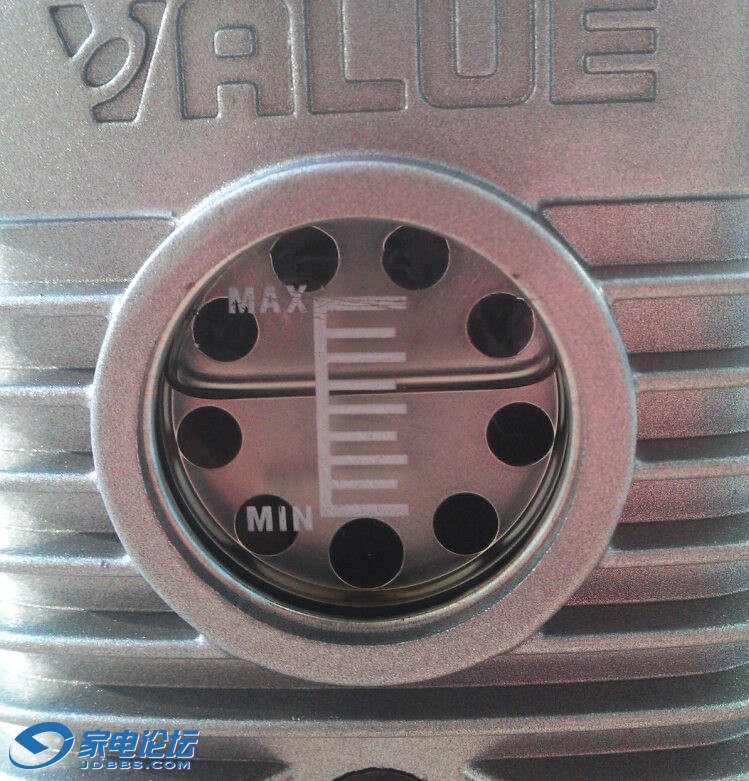

   先上设备图：


下面上抽真空图：

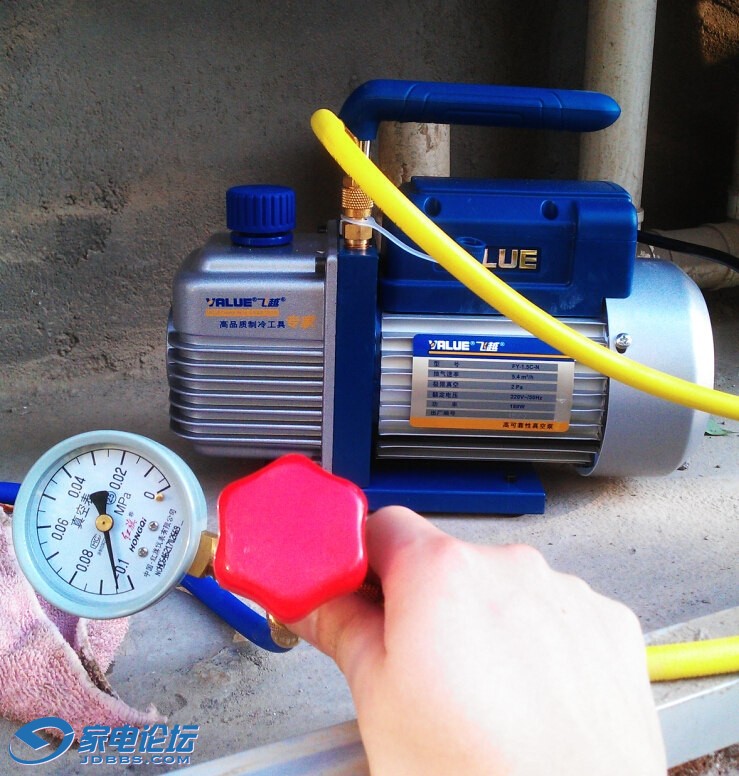

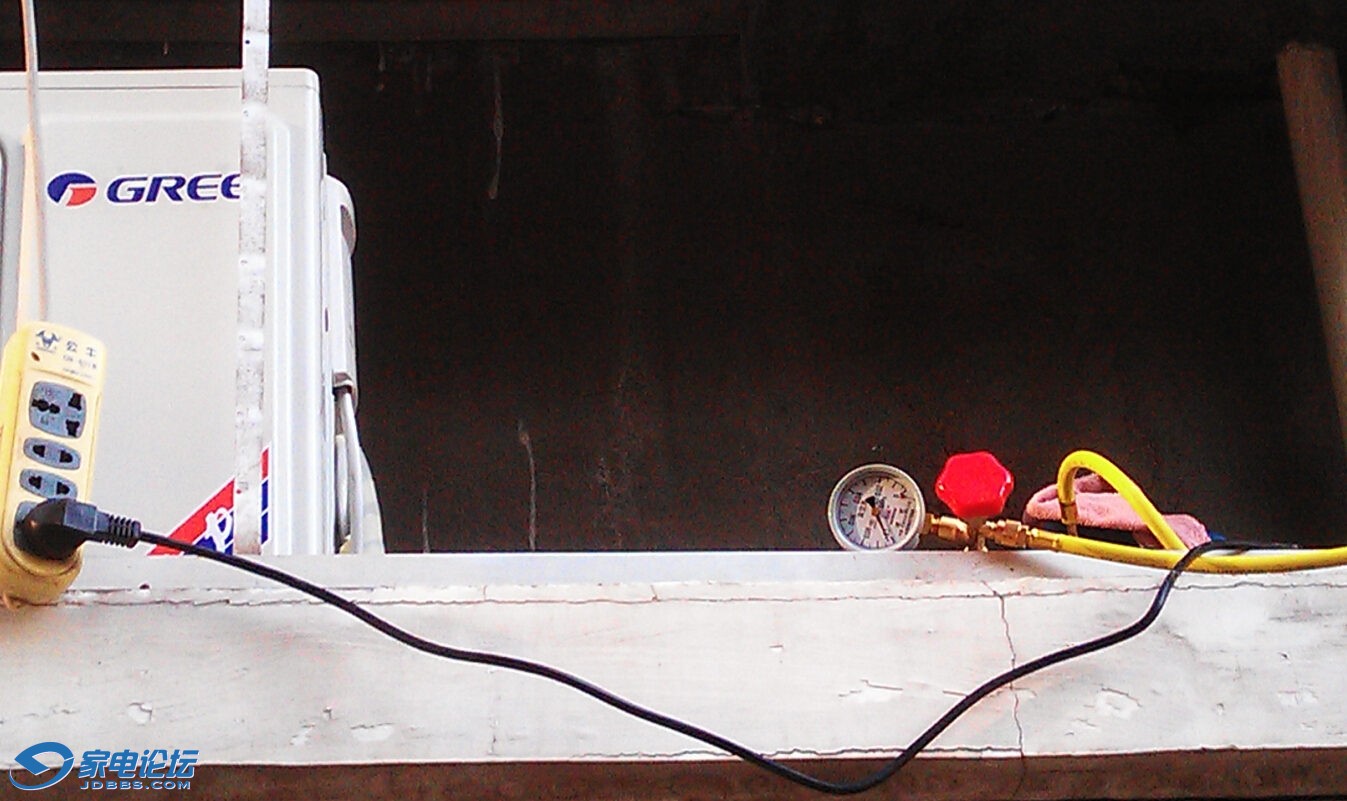

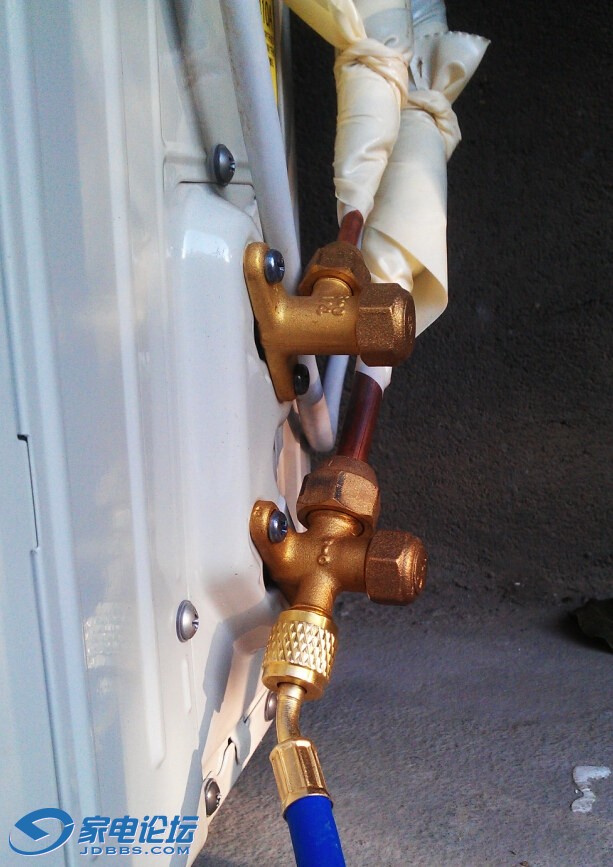

1、连接好真空泵-表阀-空调气阀，确保空调气阀顶针被顶开。此时指针是0（买的真空表默认是未归零的，不会调随它去了）

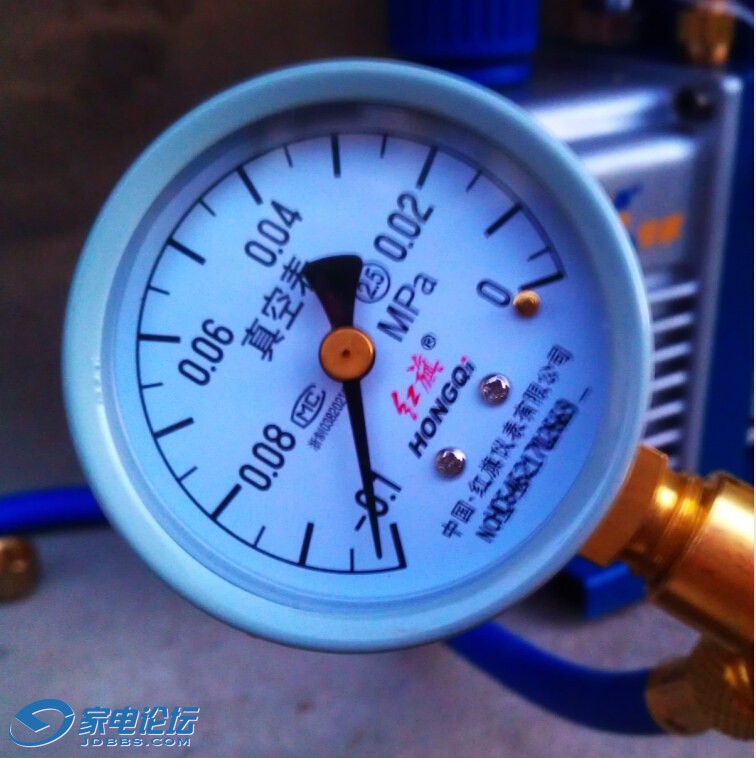

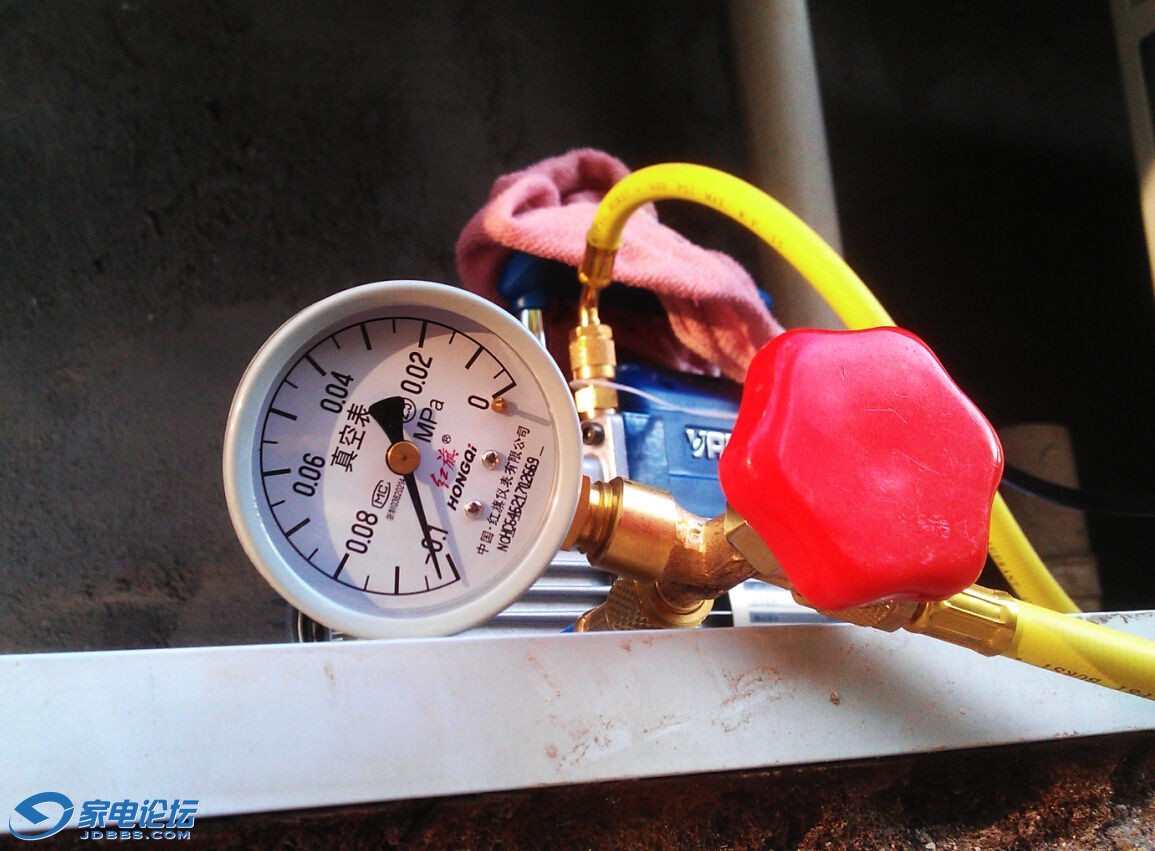

2、先开泵后开表阀，开阀速度不要太快，缓慢拧开。真空表刻度从0BAR逐步旋转到-0.096BAR，总耗时约3秒。

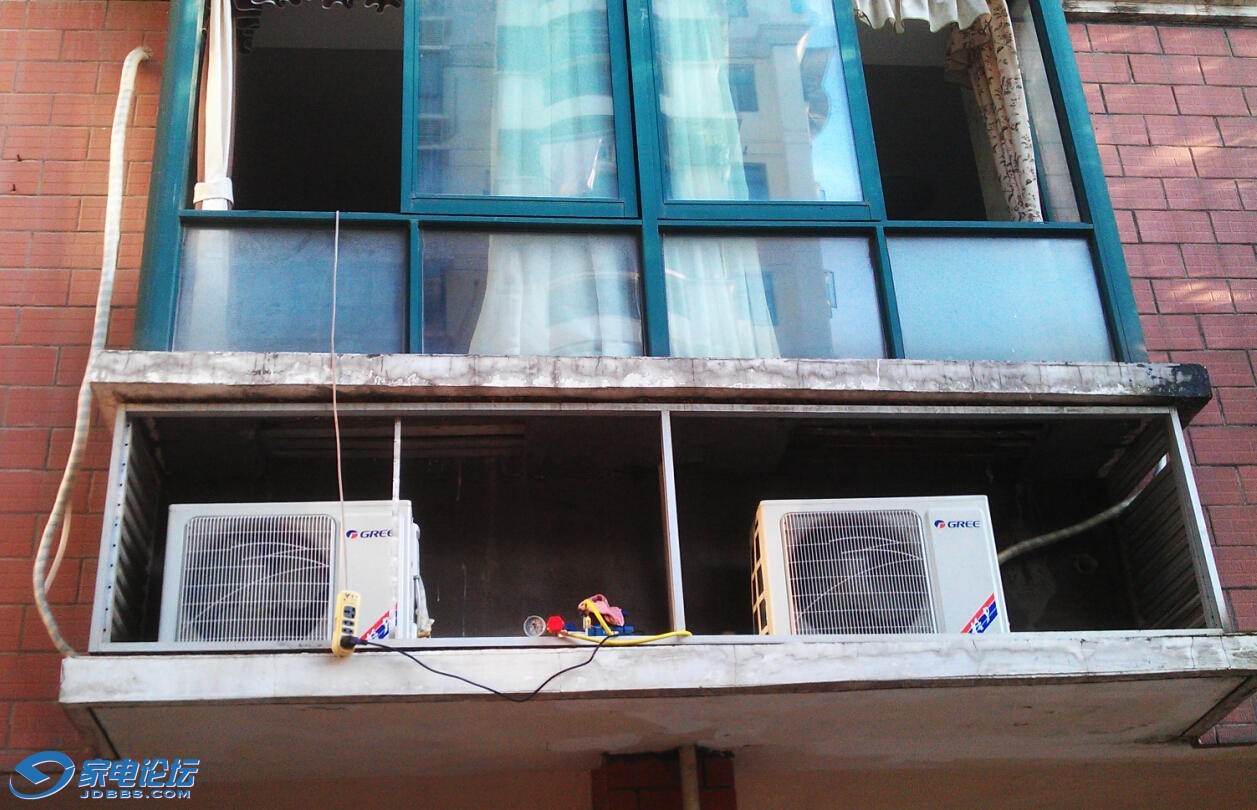

3、抽真空7分钟后，指针仍为-0.096BAR，这个时候先关表阀后关泵。开始保压5分钟，指针未变动，说明无漏气。我在二楼，用个架梯刚好能够到空调，具备了自己抽真空的条件。

4、先开泵后开表阀，继续抽真空1小时整。这个过程是漫长的，很多人说抽真空一刻钟，二十分钟差不多了，再多抽也没什么意义。有没有意义我不清楚，但是我有时间就多抽，数据证明还是有变化的。在这1个小时内，表的指针从-0.096BAR艰难的指向了-0.098BAR（这里不谈表可能的误差，仅说看到的指针变化），然后再也不动了。我想其实这剩下的-0.002BAR的变化需要的设备价格就得上数量级了。

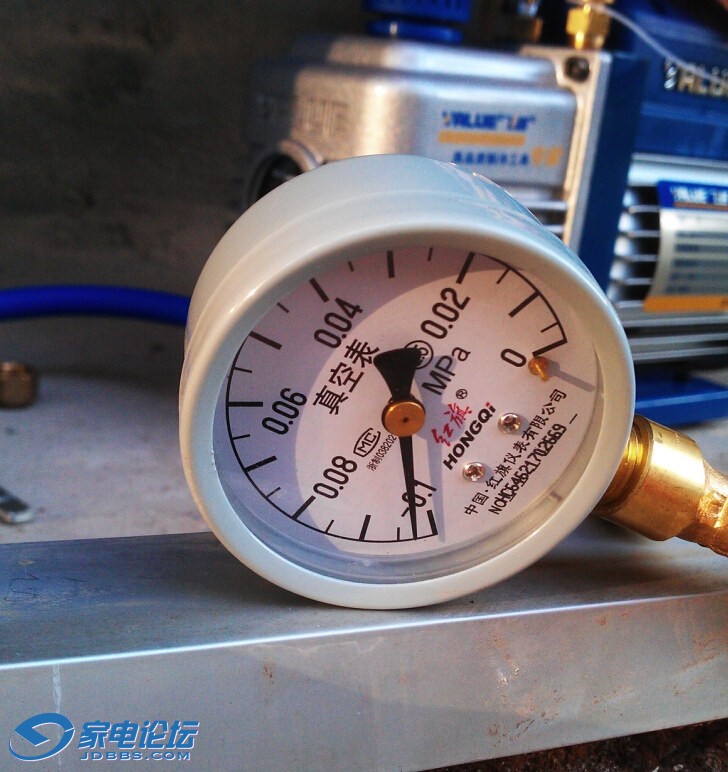

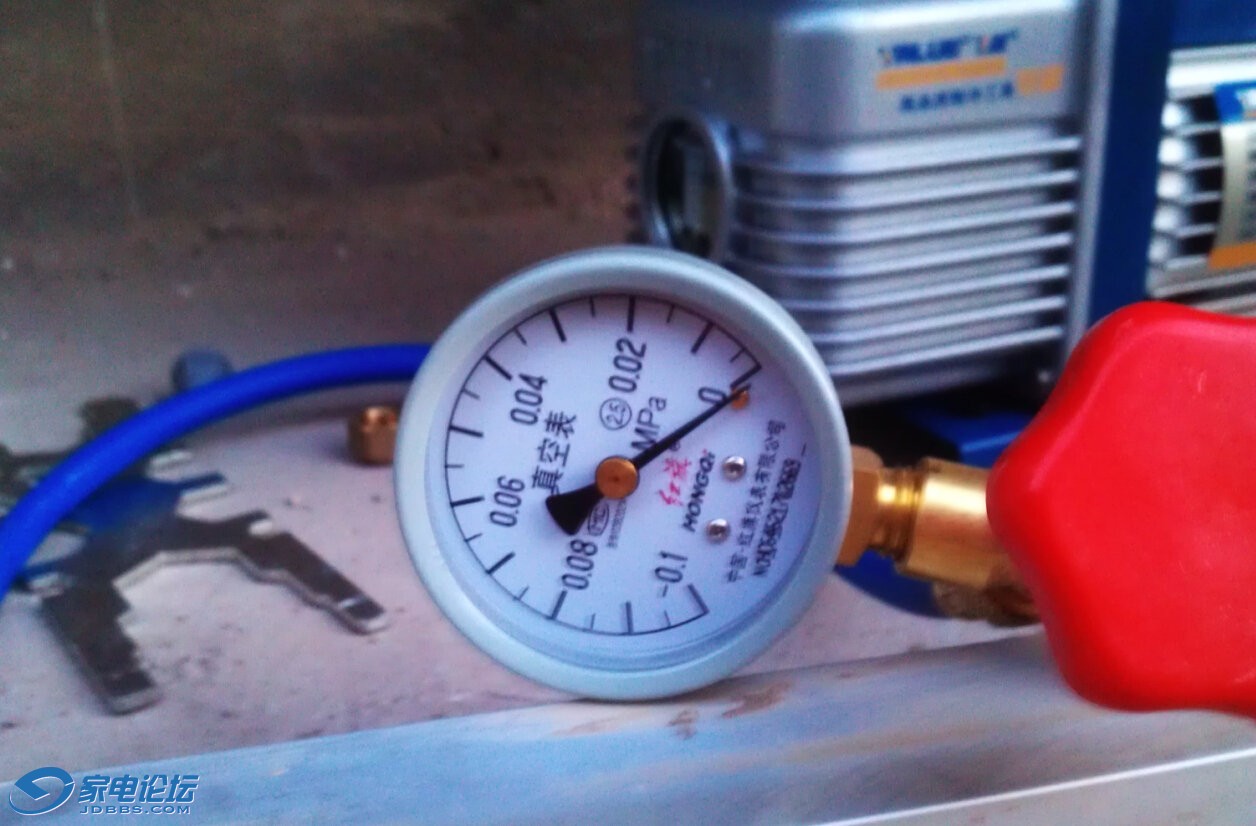

5、1个小时后，先关表阀后关泵，指针保持在了-0.098BAR左右。如果再继续抽1个小时或者2个小时指针还能否变化我也不想尝试了，真空泵外壳已经很烫了。

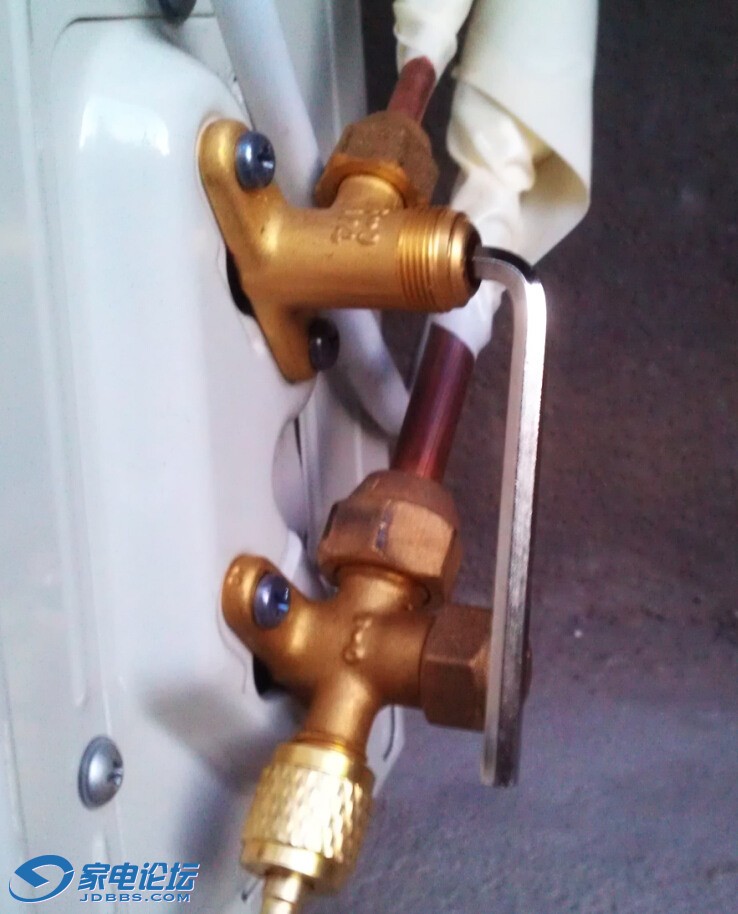

6、插上内六角扳手，此时还没有拔管。

7、先用内六角扳手开外机液阀逆时针旋转90度3-5秒放少量冷媒后顺时针旋转关闭液阀，瞬时真空表刻度回转至零。

8、以最快的速度将管的接头与空调气阀分离。理论上正压拔管会听到明显的放气声，但是不知道是我耳背还是冷媒放的不够，或是室外的缘故，我从视觉上和听觉上都没有察觉到明显的放气现象。有待于我明日第二台机器上验证。

9、逆时针旋转多圈完全打开空调外机液阀和气阀到底后，分别将液阀气阀顺时针回转90度左右，避免阀门并死便于日后检修。

10、活动扳手拧好外机液阀和气阀上所有螺帽并紧固。

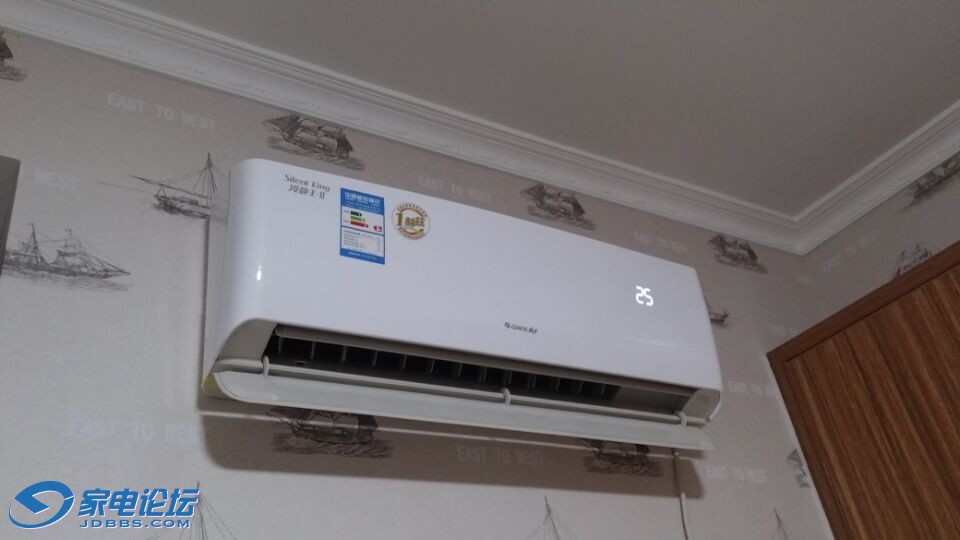

11、空调开机运行，外机内机顺利启动运行制冷。此时在空调外机液阀气阀接口处都喷上淘宝卖家送的泡沫检漏剂，无任何泄露，抽真空完成。

整个过程自认为严格按照抽真空步骤执行，请各位专家点评指正，为剩余2台挂机1台柜机抽做准备。话说这26机我都抽了1个小时，那35机和72机我该抽多久呢？


路过

雷人

握手

鲜花

鸡蛋

收藏邀请

上一篇：空调拥有量有增长潜力新品大打健康智能牌下一篇：空调成上半年家电市场唯一负增长品类

发表评论

最新评论

引用江城隐士 2015-8-2 00:48: 好玩吧

引用 primorac 2015-8-2 00:56: 本帖最后由 primorac 于 2015-8-2 00:58 编辑

江城隐士发表于 2015-8-2 00:48
好玩吧

抽真空好玩，发帖不好玩，求大师指点不足！搞半夜了，先睡觉。

引用 qc115 2015-8-2 08:03

引用 lumix7 2015-8-2 09:49: 规范操作！柜机就抽两小时

引用江城隐士 2015-8-2 10:29: 不错的，普通网友能搞懂，并且幸运的搞定，很不简单。
我只说我的想法，不一定对，也不一定有代表性，只是我的觉得和臆断，以下说法有些绝对。
第一，你确认顶针打开的依据是开阀放冷媒后，指针回正的了，这本身没错，只是有风险。如果你打开阀，又没有回正，怎么办，虐心不。我的建议，是开泵抽后，压力降一些，然后拧松高压截止阀细管的螺母，这时真空泵声音变大、指针回转，都说明顶针真的顶开了。但是如果没这步，就不安全了，很可能事倍功半；
第二，用真空表，这点很不错，但要是再串个压力表就完美了，压力表应装在外机接头后和真空表前，这样抽完真空后，就可以吧压力表阀关闭，这样不会损坏表，同样，如果有了压力表，也能同时检查系统运行压力是否正常，这个属于加分项；
第三，听觉、视觉只是一方面，还有触觉，手没有感觉到气流吗，这是有风险的。拆接头很讲究，手快手慢不是一个结果的。另外既然都买这么全了，干嘛不再买个加液阀呢，这样就更有保障了；
第四，装工具之前，先要检查下软管接头是不是完好的，有没有密封圈，是否损坏，有没有顶针头，是否歪斜。
最后，铜端盖一定要拧死，漏不漏就看这里了。

引用 wangpingsl 2015-8-2 10:55: 厉害，动手能力强。

引用 lumix7 2015-8-2 11:26: 确认有没有顶开顶针可以这样：连接好后，先开泵听泵的声音，这时泵是很闷的，再打开表阀，泵的声音一下变得清脆有力且持续说明顶针的顶开了

引用江城隐士 2015-8-2 12:29: lumix7 发表于 2015-8-2 11:26
确认有没有顶开顶针可以这样：连接好后，先开泵听泵的声音，这时泵是很闷的，再打开表阀，泵的声音一下变 ...

我也认为您说的没错，但如果内机堵死呢，管子折瘪呢。所以我认为拧松高压管螺母应该最可靠

引用 qqings 2015-8-2 14:20: 好,强烈支持....
你的好处是自己能够到外机,可惜我住13楼,外机在飘窗上面,连看都看不见,要不我也自己买泵自己抽了.
4台三菱电机被垃圾安装工抽真空几分钟,然后也不知道正压还负压拔管的装了,反正我看不见,不过用到现在也还一直正常.

引用 lumix7 2015-8-2 14:43: 江城隐士发表于 2015-8-2 12:29
我也认为您说的没错，但如果内机堵死呢，管子折瘪呢。所以我认为拧松高压管螺母应该最可靠

隐士兄您招这是终极大招！

引用 lm810608 2015-8-2 17:17: 我也是和lz一个纠结的难受我买了个双极泵  还有氟表都有了    其实这东西不只是自己家用空调用汽车也一样  自己抽真空加氟加氟油还是比较靠谱的...

ls大师推荐的加液阀很不错  要收一个

还有lz的泵不是新冷媒的泵  建议加一个单向阀  这样万一干活的时候停电可以防止逆流

引用 lm810608 2015-8-2 17:17: 我也是和lz一个纠结的难受我买了个双极泵  还有氟表都有了    其实这东西不只是自己家用空调用汽车也一样  自己抽真空加氟加氟油还是比较靠谱的...

ls大师推荐的加液阀很不错  要收一个

还有lz的泵不是新冷媒的泵  建议加一个单向阀  这样万一干活的时候停电可以防止逆流

引用拖鞋d 2015-8-2 18:31: mark

引用江城隐士 2015-8-2 20:10: 没见过一台能把油抽回去的

引用 cowxp 2015-8-2 20:17: 我也买了台双极泵，自己安装了两台，帮朋友安装了三台，我的操作是让空调运行10分钟后才拔管，应该比你规范。

引用 jybabe 2015-8-2 21:01: 抽真空前，可以先先反向连接表阀，关闭表阀，开启真空泵，
一段时间后看看能抽到的极限压力是多大。

对于普通的民用小泵，可以在一次抽真空10分钟后先关闭表阀，开一下液阀或气阀并立马关闭，
让管道内充满氟利昂。再次开启真空泵抽真空，可以最大限度的抽光空气，相当于将真空度提高一到两个数量级。

引用 lugangqiang 2015-8-2 21:43: 本贴是好贴

引用 lumix7 2015-8-2 21:56: cowxp 发表于 2015-8-2 20:17
我也买了台双极泵，自己安装了两台，帮朋友安装了三台，我的操作是让空调运行10分钟后才拔管，应该比你规范 ...

不开阀运行吗？开的话运行10分钟后再拔管，那拔的时候冷媒不是哗哗的往外喷啊？

引用云云朵 2015-8-3 00:22: jybabe 发表于 2015-8-2 21:01
抽真空前，可以先先反向连接表阀，关闭表阀，开启真空泵，
一段时间后看看能抽到的极限压力是多大。

版主！这样操作是不是会把一些制冷剂抽走？我的空调类似这样操作，会损失一些制冷剂，会影响吗
