景丰UDS系列数字流服务器功能多样, 使用ARM+FPGA+DSP+ES9018*2解码或WM8741*2 解码作为基本硬件架构
(FPGA可以同时支持2种解码芯片,每片ES9018和WM8741 D/A转换器做一个通道,采用双差分耦合--8路并联方式输出以获得最佳性能),
时钟采用3组独立的专门为数字音频研制的时钟晶振(44.1KHz,48KHz,和DSD)格式。

时钟抖动和相位噪声达到--Phase Jitter ±1kHz -150 dBc/Hz(Typ),比常规的温补有源晶振性能要提高一个数量级.
本机电源同时采用3组噪声系数超低的ADP150电源芯片做二次稳压,给3组独立时钟晶振(44.1KHz,48KHz,和DSD)单独供电,
这样可以保证每路时钟信号互不干扰,并且整个电路还有屏蔽罩和周围的电路做彻底的隔离,只有这样才能保证整个系统的时钟性能.

UDS系列支持更多的数字音频格式,包括DSD/DTS/PCM (FLAC,DSD/ISO/DIFF/DSF, APE,AIFF, Apple Lossless (ALAC), AAC,etc),
支持PCM 32Bit /768KHz, DSD 64,128,256超高码流音频格式, 所有信号采用源码输出的方式进行硬件解码.
同时提供完整的音频参数设置菜单

模块化DIY配件
机箱内所有功能电路采用模块化设计,每个功能模块都可以根据用户需要来DIY选配
(包括ES9018*2 DAC模块, WM8741*2 DAC模块, Analog输入ADC模块,HDMI DAC模块)
非常灵活的组合成更加个性化的数字流服务器.

个性化网络电台.
更加好用的网络电台,网络电台支持台标显示,电台录音,支持用户后台手动添加电台,创建个性化的电台列表播放等各种方便的应用用户体验.
这些功能都是在上一代产品的不断完善.

更丰富的接口
支持各种齐全的输入输出接口,包括S/PDIF RCA,AES/EBU, Optical,HDMI,Analog输入ADC等各种数字音频接口,
相当于具有模拟前级,数字前级,模拟录音机,数字录音机,支持DSD录音格式,
采用蓝光光驱播放CD和CD抓轨/ Ripper等众多功能于一体的数字流服务器.

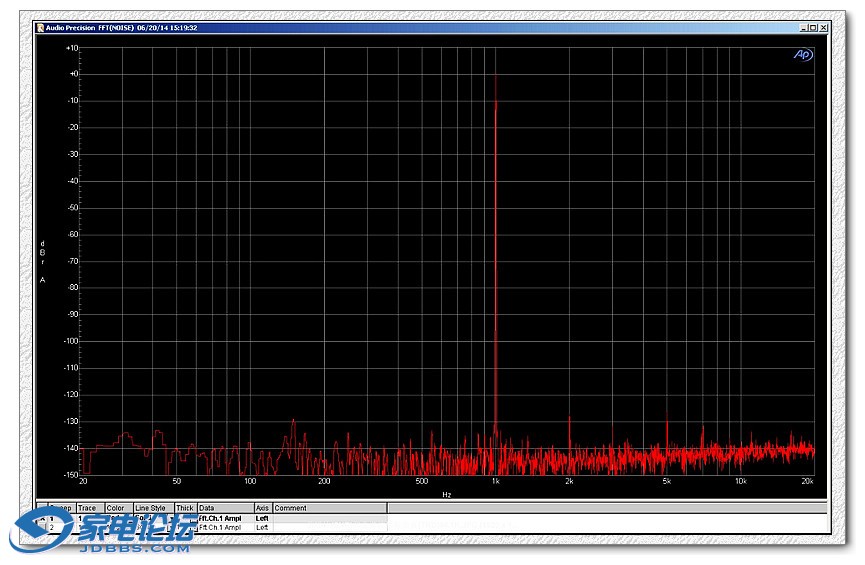

上图为该机输出信噪比

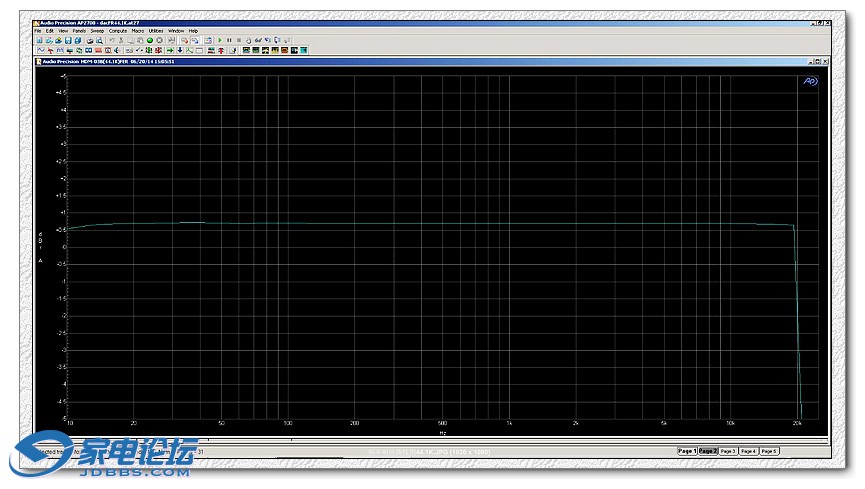

上图为频宽测试

景丰专注研发播放机多年，新出品的UDS系列播放机在最近闭幕的德国慕尼黑音响展上受到众多国外用户的关注

补充一些产品的技术细节,这样对技术比较关注的用户可以和同类的播放器对比一下:

数字技术的发展实在太快,景丰唯有不断的超越才能保持领先的优势!

硬件方面:

1 采用7寸1024*600高分辨率显示屏,目前市面上的数字音频播放器基本上是低分辨率4.3寸电阻屏,分辨率只有480*272像素甚至更低,远距离显示时的用户体验很不理想,因此我们根据之前的用户体验和建议统一采用7寸的高清屏显示,Apple的mini IPAD也只是这个级别的分辨率;

2 ARM+高性能FPGA+DSP的顶级系统硬件架构, ARM CPU主频高达1GHz和512M/ DDR3超大内存,高性能硬件为将来的软件可持续升级打下基础,目前市面上大部分数字播放器采用的CPU主频只能跑到300-400MHz,并且内存还是最早的SDRAM芯片(比DDR3性能整整相差2代),因此后期很难支持到32BIT/384KHz PCM以上的更大码流音频格式和其他复杂一点的网络应用功能,我们上一代的播放器CPU采用600MHz主频,播放24BIT/192KHz 码流文件时,CPU的资源占用已经超过70%,再做其它应用时CPU的效率就显得不够用了;

3 所有数字音频相关的接口,根据数字音频接口协议规范,统一由FPGA电路编写底层接口,包括多路I2S输入接口,多路I2S输出接口,2声道S/PDIF输入输出接口,多声道S/PDIF输入输出接口,由FPGA电路实现数字音频的实时硬件解码输出合成I2S接口--这样数据和系统时钟信号重建都统一在FPGA芯片内部电路实现,在整个系统的原理上规避各种信号传输的抖动产生--因此可以把Jitter指标和相位噪声做到极低;

4 专业时钟管理电路,支持包括产生44.1KHz,48KHz,和DSD格式的三路专用的独立的时钟信号,采用专门为数字音频研制的时钟晶振,达到极低的时钟抖动和相位噪声--Phase Jitter,原厂提供的测试报告的相位噪声达到±1kHz -150 dBc/Hz(Typ),保证各种不同采样频率的I2S信号输出到D/A芯片转换时的精度和信噪比. 传统的温补晶振TCXO受制造工艺的制约,指标只能达到±1kHz -135dBc/Hz(Typ),恒温晶振OCXO的相位噪声是±1kHz -145dBc/Hz(Typ) 目前只有高性能铷钟的相位噪声才能达到或者超过 ±1kHz -150 dBc/Hz(Typ),说得通俗一点,内部的时钟性能完全可以达到铷钟的性能,;

5 FPGA主芯片采用ALTERA公司最新四代Cyclone IV系列,具有很高的性能价格比 FPGA采用内部支持DSP功能的系列产品，DSP支持浮点运算可以进一步提高数字信号的精度和动态范围,可以实现如FIR滤波器,数字动态降噪算法,数字EQ 等DSP后处理功能;

软件方面:

1 基于Linux 3.0的操作系统内核,整体性能有很大提升和优化,明显比目前市面上Linux 2.6内核操作系统高效和稳定,全面提升系统运行速度;

2 基于WIN8风格的全新设计的人性化UI界面,带来良好的用户体验,包括支持本地文件检索等系统操作功能,用户在海量硬盘很容易找到自己需要播放的歌曲,支持文件管理功能,用户可以创建个性化的音乐文件列表播放;

3 支持更多的音频格式, 包括768K/384K/192K/96K/48K和705.6K/352.8K/176.4K/88.2K/44.1K/32K 等各种PCM和DXD数据流,DSD64(2.8224MHz)/DSD128(5.6448MHz)/DSD256/DSD512数据流SACD的ISO-DSD镜像文件的播放及解码;

4 USB接口采用USB总线并行数据传输和FPGA数据通信方式,USB接口只是传送PC端的数据,时钟和信号合成由FPGA来实现,整体性能和带宽远高于通过USB转I2S的串行总线接口方式输出，后期软件升级也很容易支持到32BIT/768KHZ格式,

5 支持CD-ROM播放,自动CD Ripper--抓轨和文件管理功能:

6 支持WIFI直连播放控制,网络播放和控制时完全摆脱传统路由器的束缚;

7 优化的网络控制协议,通常标准的DLNA协议会过滤一些高码流的音频格式文件,经过优化的网络控制协议可以兼容更多的音频格式;

8 更加好用的网络电台,网络电台支持台标显示,电台录音,支持后台手动添加电台,创建个性化的电台列表播放等各种方便的应用功能;

9 记忆播放,一键播放等系列的人性化操作功能;

10 支持快速开关机功能;

11 支持曲间无缝播放;
